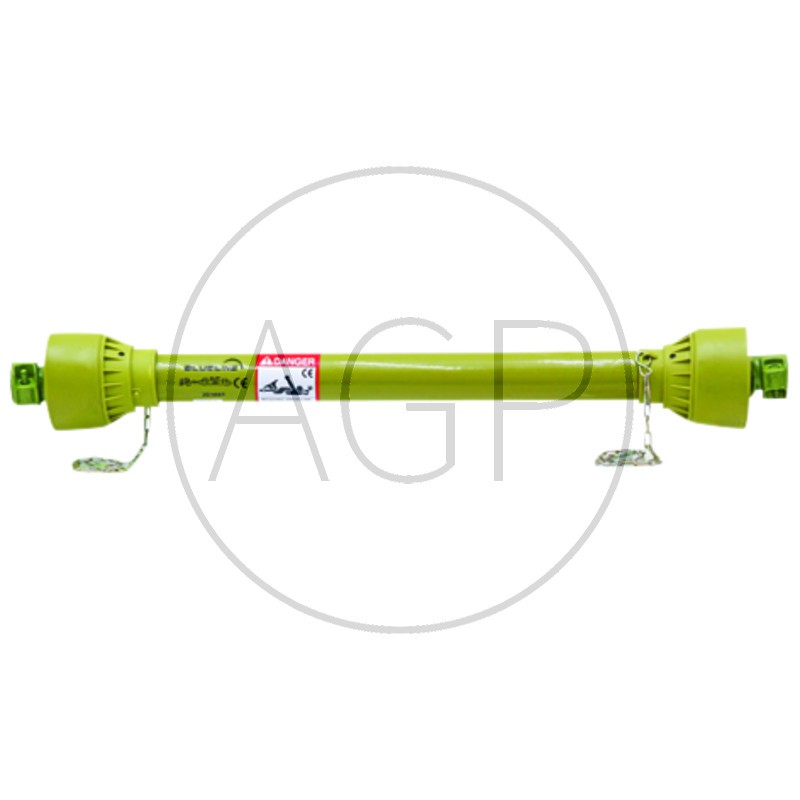

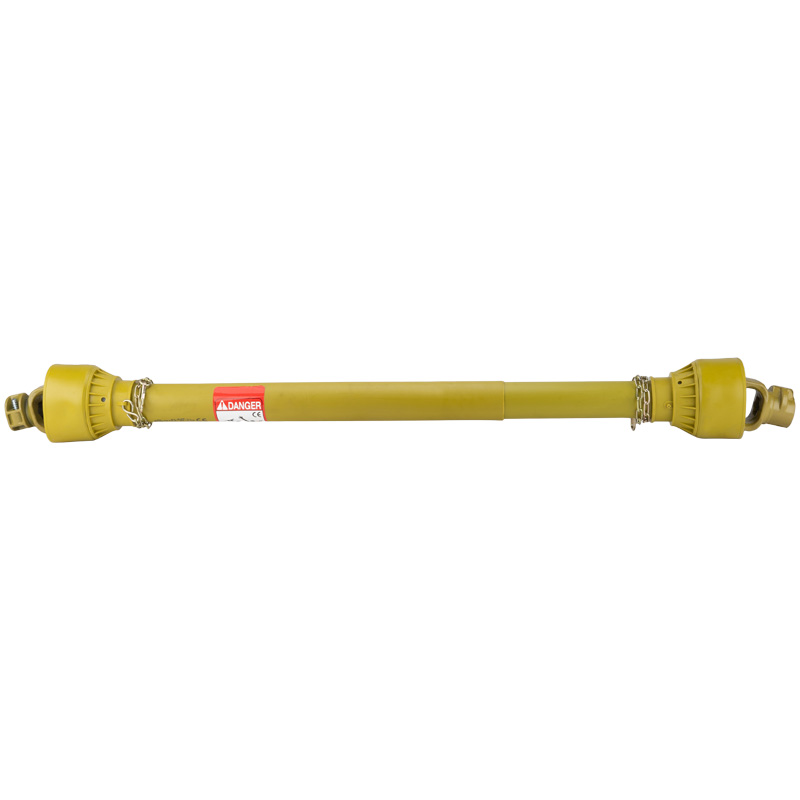

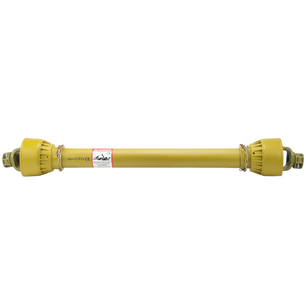

Kardanová hřídel 860 mm s trojúhelníkový profilem o výkonu až 39 kW a šestidrážkou

Kardanová hřídel 860 mm, standardní šestidrážka, trojúhelníkový profil

Kardanová / kloubová hřídel k traktoru o délce 860 mm je určena pro přenos výkonu mezi vývodovým hřídelem traktoru a připojeným pracovním strojem. Vhodná je pro zemědělské, komunální a zahradní stroje se standardním připojením 1 3/8" – 6 zubů (šestidrážka) na obou stranách.

Kardan je vybaven italským trojúhelníkovým profilem, který zajišťuje pevný přenos krouticího momentu a zároveň umožňuje teleskopický pohyb hřídele při práci stroje. Díky kompaktní délce 860 mm, měřené od středu kříže po střed kříže, je vhodný pro stroje s kratší vzdáleností mezi traktorem a poháněným nářadím.

Kardanové hřídele se běžně skládají z teleskopických profilových trubek, křížových kloubů a ochranných krytů, které umožňují přenos výkonu i při pohybu mezi traktorem a pracovním strojem.

Technické parametry a výhody

• Kardanová hřídel pro traktory a PTO nářadí

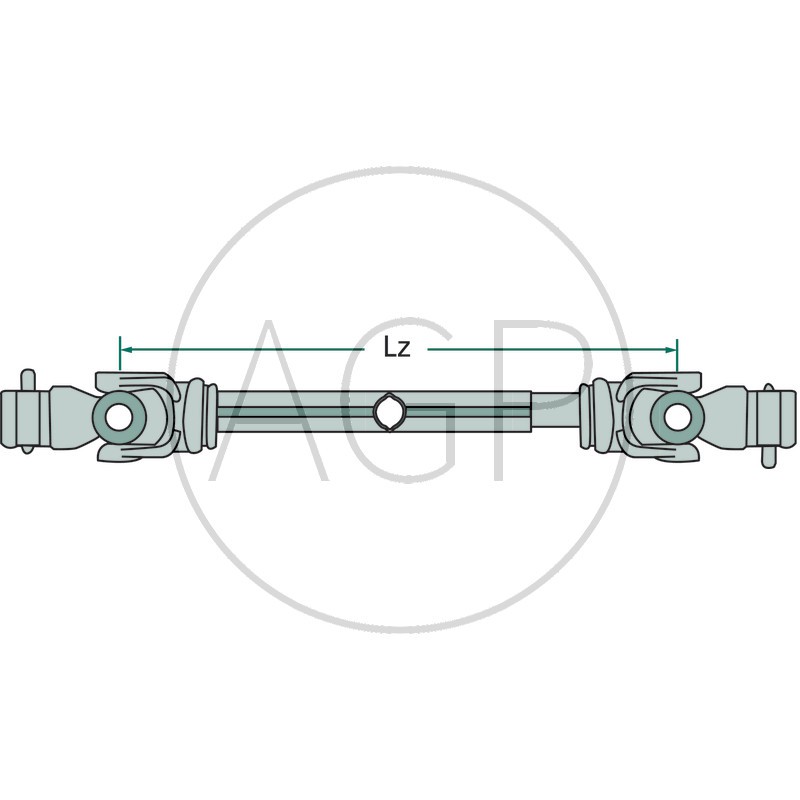

• Délka 860 mm (měření délky od středu kříže po střed kříže)
• Standardní připojení 1 3/8" – 6 zubů na obou stranách (standardní šestidrážka)
• Konstrukční velikost 4
• Italský trojúhelníkový profil
• Výkon 26 kW / 35 PS při 540 ot/min
• Výkon 39 kW / 53 PS při 1000 ot/min
• Možnost zkrácení podle konkrétního traktoru a stroje
• Vhodné pro sekačky, mulčovače, shrnovače, rozmetadla, lisy a další PTO stroje
• Vnitřní profilovaná trubka: 36,1 mm
• Tloušťka vnitřní trubky: 4,4 mm
• Vnější profilovaná trubka: 43,3 mm
• Tloušťka vnější trubky: 3,3 mm
• Velikost křížů: 27 × 74,6 mm

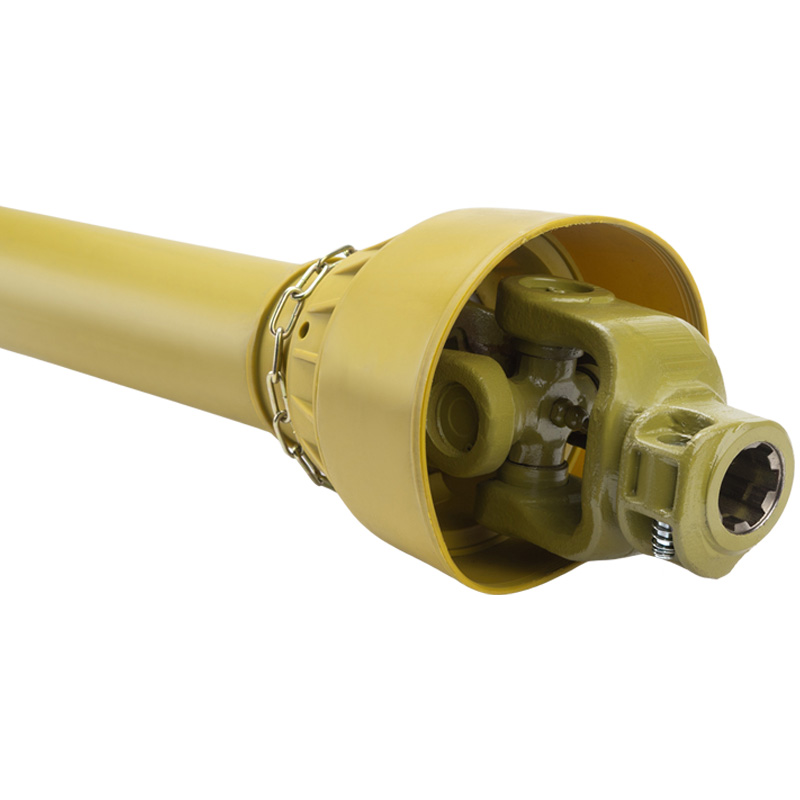

• Zajištění: pružný zajišťovací kolík

Vhodné použití

Tato kardanová hřídel je vhodná pro středně zatížené PTO pohony, například pro:

• rotační sekačky
• bubnové a diskové sekačky
• mulčovače
• shrnovače píce
• obraceče
• rozmetadla hnojiv a vápna
• lisy na malé a střední balíky
• čerpadla
• míchadla
• další PTO poháněné zemědělské a komunální stroje

Použití vždy záleží na požadovaném výkonu stroje, otáčkách PTO, délce kardanu, pracovním úhlu a typu připojení.

Standardní připojení 1 3/8" – 6 zubů

Na obou stranách kardanu je standardní připojení 1 3/8" – 6 zubů, které se běžně používá u zemědělských traktorů a PTO strojů.

Výhody tohoto provedení:

• běžný zemědělský standard
• stejné připojení na straně traktoru i stroje
• jednoduchá montáž pomocí pružného zajišťovacího kolíku
• široká kompatibilita s PTO nářadím

Před nákupem doporučujeme ověřit, že má váš traktor i pracovní stroj shodné připojení 1 3/8" – 6 zubů - standardní šestidrážka.

Trojúhelníkový profil kardanu

Kardan je vybaven italským trojúhelníkovým profilem. Tento typ profilové trubky zajišťuje pevné vedení obou polovin kardanu, dobrý přenos krouticího momentu a možnost teleskopického pohybu při zvedání nebo spouštění nářadí.

Výhody trojúhelníkového profilu:

• pevný přenos výkonu
• dobrá odolnost proti kroucení
• plynulý teleskopický pohyb
• vhodné pro běžné zemědělské stroje
• snadné zkrácení při úpravě délky

Správně promazané profilové trubky jsou důležité pro hladký chod kardanu a menší namáhání převodovek.

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný provoz. Kardan nesmí být při práci ani příliš zasunutý, ani příliš vysunutý. Příliš dlouhý kardan může při zvednutí stroje tlačit do převodovky traktoru nebo nářadí. Příliš krátký kardan zase nemusí mít dostatečný přesah profilových trubek.

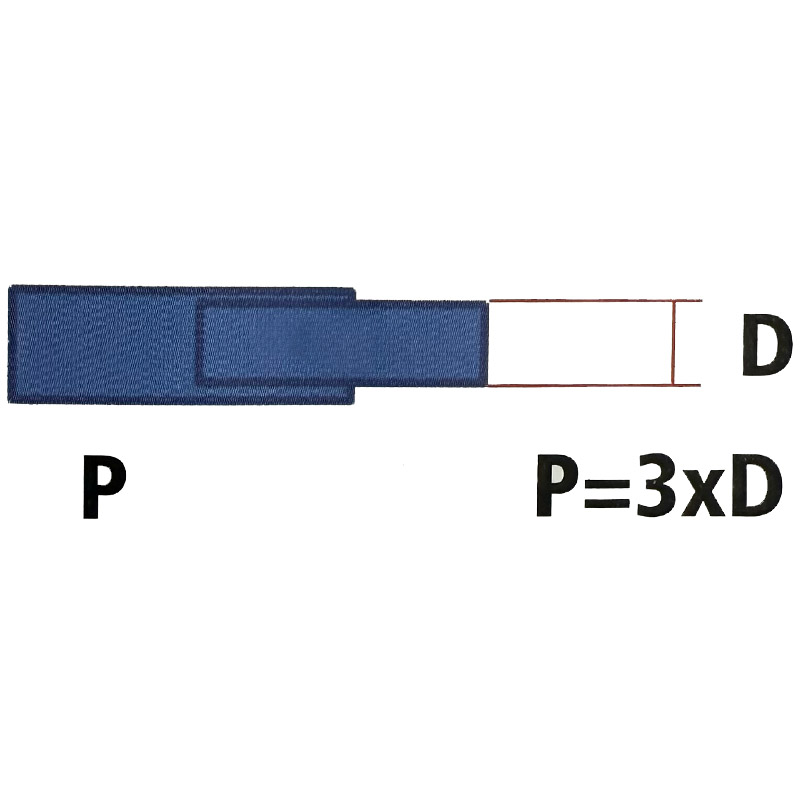

Doporučený kontrolní vztah:

• P = 3 × D

kde:

• P = minimální přesah profilu
• D = průměr / rozměr vnitřní profilové trubky

Tento přesah by měl být zachován ve všech pracovních polohách stroje.

Postup při úpravě délky

Při zkracování kardanu doporučujeme:

1. Rozpojit obě poloviny kardanu.
2. Přiložit je vedle sebe mezi traktor a stroj v nejkratší pracovní poloze.
3. Ověřit, že kardan není příliš dlouhý ani příliš krátký.
4. Sejmout ochranné kryty.
5. Profilové trubky i plastové kryty zkrátit vždy o stejnou délku.
6. Odstranit otřepy po řezu.
7. Promazat kluzné plochy.
8. Kardan znovu sestavit.
9. Zkontrolovat přesah, délku a pracovní úhel.

Po zkrácení musí jít kardan volně zasouvat a vysouvat v celém pracovním rozsahu stroje.

Pracovní úhel kardanu

U běžných kardanových hřídelí s jednoduchými křížovými klouby je důležité hlídat pracovní úhel. Výrobce Walterscheid u standardního provedení s jednoduchým univerzálním kloubem uvádí možnost ohybu až do 25°, přičemž standardní provedení je vhodné pro pohony s rovnoběžnými osami.

Doporučení pro praxi:

• do 25° – běžný pracovní provoz
• do 45° – pouze krátkodobě a s opatrností
• nad 45° – pouze ve stojícím stavu / bez zatížení

Pokud stroj pracuje dlouhodobě ve větším úhlu, může docházet k vibracím, nadměrnému opotřebení křížů a vyššímu zatížení převodovek.

Bezpečnostní informace

Kardanovou hřídel používejte pouze s nepoškozenými ochrannými kryty a bezpečnostními řetízky. Ochranné kryty mají zabránit kontaktu obsluhy s rotující hřídelí. Bezpečnostní materiály k PTO hřídelím uvádějí, že PTO hřídele mají být zakrytované po celé délce a ochranný kryt traktoru i stroje má překrývat kryt hřídele alespoň o 50 mm.

Důležité zásady:

• nepoužívat kardan bez ochranných krytů
• vždy zajistit kryt bezpečnostními řetízky
• před montáží vypnout motor traktoru
• nepřekračovat povolený výkon a pracovní úhel
• nevstupovat do prostoru rotujícího kardanu
• při poškození krytu jej ihned vyměnit

Rotující kardan je velmi nebezpečný. Poškozený nebo chybějící kryt výrazně zvyšuje riziko úrazu.

Údržba kardanu

Kardan je potřeba pravidelně mazat a kontrolovat. U PTO hřídelí se běžně doporučuje mazání křížů a kluzných částí nejpozději po každých 8 provozních hodinách, zejména při intenzivním nebo prašném provozu.

Doporučujeme pravidelně kontrolovat:

• kříže kardanu
• zajišťovací kolíky
• profilové trubky
• ochranné kryty
• bezpečnostní řetízky
• vůle v kloubech
• poškození nebo deformace trubek
• mazání kluzných částí

Nedostatečné mazání může způsobit zadírání, vibrace, vyšší opotřebení a poškození křížů nebo převodovek.

Kdy kardan vyměnit

Kardanovou hřídel doporučujeme vyměnit nebo odborně zkontrolovat, pokud se objeví:

• vůle v křížích
• vibrace při práci
• poškozené profilové trubky
• špatné zasouvání / vysouvání kardanu
• prasklý nebo chybějící ochranný kryt
• poškozené zajišťovací kolíky
• neobvyklé zvuky při provozu
• kardan byl přetížen nebo mechanicky poškozen

Poškozený kardan může poškodit nejen pracovní stroj, ale také vývodový hřídel nebo převodovku traktoru.

Důležitá poznámka k výběru

Při výběru kardanu doporučujeme ověřit:

• délku (860 mm v zatažením stavu)
• způsob měření délky – střed kříže / střed kříže
• výkon stroje při 540 nebo 1000 ot/min
• připojení 1 3/8" – 6 zubů
• velikost křížů 27 × 74,6 mm
• profil trubky – trojúhelníkový italský profil
• pracovní rozsah a délku po případném zkrácení
• typ připojeného pracovního stroje

Nejste si jistí kompatibilitou? Pošlete nám délku původního kardanu, typ stroje, výkonové požadavky a fotografie koncovek – rádi ověříme správný díl.

Zajímavost z praxe

Kardanová hřídel se často kupuje podle délky, ale stejně důležité jsou také výkon, profil, velikost křížů a pracovní úhel. Dva kardany stejné délky nemusí být stejně zatížitelné. U výkonnějšího stroje může slabší kardan rychle odejít na křížích, profilu nebo koncovkách, i když rozměrově „pasuje“.
