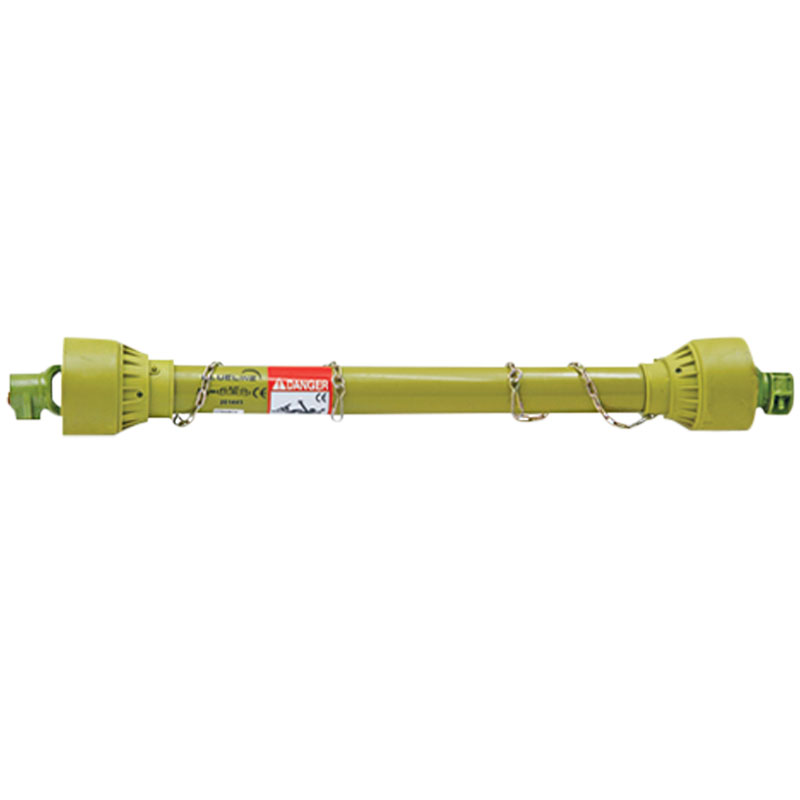

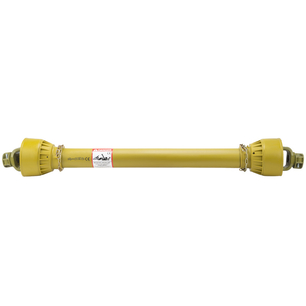

Kardanová hřídel o délce 560 mmo výkonu do 18 kW s trojúhelníkovým profilem

Kardanová hřídel 560 mm | Trojúhelníkový profil, 6 drážek, do 18 kW

Robustní a spolehlivá kardanová hřídel určená pro přenos výkonu mezi traktorem a připojeným zemědělským nebo komunálním strojem. Tato kloubová hřídel je vhodná pro široké spektrum aplikací v zemědělství – od rotačních sekaček, mulčovačů, drtičů větví až po lehčí rozmetadla nebo malé shrnovače. Díky přesnému zpracování a uzavřenému systému je ideální volbou pro každodenní práci.

Technická specifikace

• Konstrukční velikost: B1
• Délka (Lz): 560 mm (měřeno od středu ke středu křížků)
• Výkonová kapacita (540 ot./min): 12 kW / 16 PS
• Výkonová kapacita (1000 ot./min): 18 kW / 24 PS
• Krouticí moment (540 ot./min): 210 Nm
• Krouticí moment (1000 ot./min): 170 Nm

Rozměry

• Připojení hřídele ze strany traktoru: 1 3/8" 6 drážek (standardní)
• Připojení hřídele ze strany zařízení: 1 3/8" 6 drážek (standardní)
• Profilové párování: P1 / P2 – trojúhelníkový italský profil
• Velikost kříže na obou stranách: 22 x 54.8 mm
• Typ spojení: Posuvný kolík / Posuvný kolík
• Uzavřený systém s plastovým krytem a bezpečnostními řetízky

Použití kardanu

Tato kardanová hřídel je navržena pro pohon zemědělských nářadí s nižší až střední náročností. Lze ji využít u:

• Malých obracečů a shrnovačů
• Rotačních brán nebo vertikutátorů
• Malých rozmetadel hnojiv
• Postřikovače
• Pohon čerpadla

Je třeba posuzovat dle výkonu.

Provoz a bezpečnostní zásady

• Při manipulaci a provozu kardanu dodržujte tato základní pravidla:
• Vždy vypněte traktor před připojením nebo odpojením kardanu.
• Před montáží promažte kardanové díly (zejména klouby a profil).
• Bezpečnostní řetězy správně upevněte – nesmí být napnuté.
• Nikdy nemanipulujte s hřídelí během chodu!
• Kontrolujte plastové kryty a bezpečnostní štítky – v případě poškození ihned vyměňte.

Čištění a údržba

• Čistěte kartáčem a jemným čisticím prostředkem.
• Nikdy nečistěte ložiska vodním proudem!
• Uchovávejte na suchém místě mimo přímé slunce.
• Mazání: Každých 8 provozních hodin je nutné promazat klouby a profil.

Bezpečné upravení délky kardanu

Před uvedením do provozu je nutné ověřit, že kardan není příliš vysunutý nebo stažený. Doporučený minimální přesah profilu se počítá dle vzorce:

P = 3 × D (kde P = minimální přesah, D = průměr vnitřní profilové trubky)

Postup zkrácení

• Umístěte hřídel do nejdelší pracovní polohy mezi traktor a stroj.
• Otevřete kryty, vyjměte poloviny hřídele.
• Profilové trubky a kryty zkraťte o stejnou hodnotu.
• Odstraňte otřepy, namažte a znovu sestavte.
• Ověřte celkovou délku, přesah a chod.
