Kardan k traktoru o délce 560 mm s trojúhelníkový profilem o výkonu až 55 kW

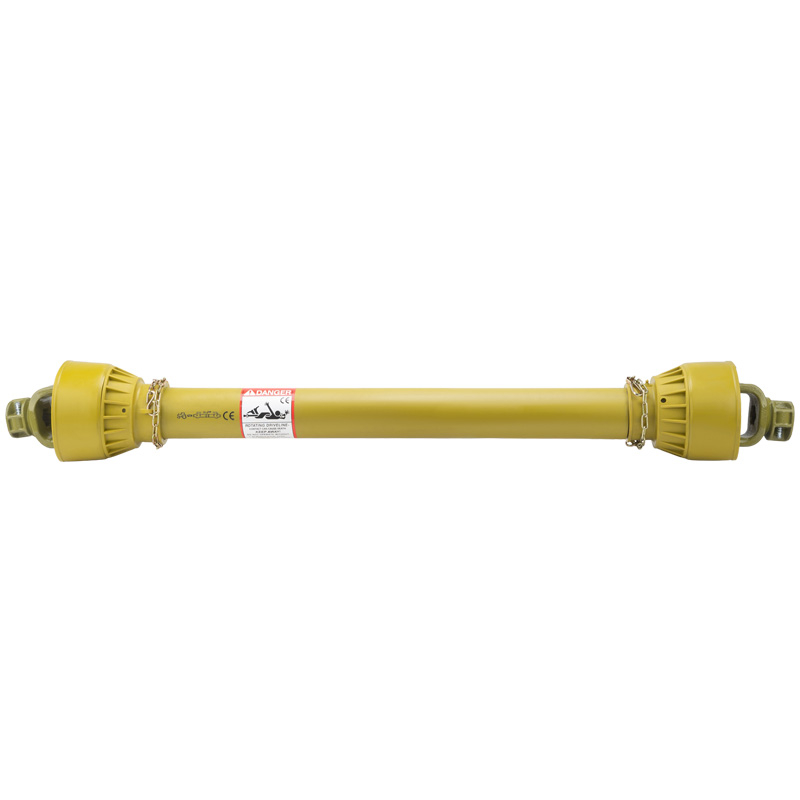

Kardanová / kloubová hřídel k traktoru – délka 560 mm, trojúhelníkový profil

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním nářadím u středně zatížených zemědělských strojů. Díky konstrukční velikosti 5, robustnímu provedení, odolným křížům a profilované trubce typu trojúhelník (italský profil) je vhodná pro aplikace, kde je vyžadován spolehlivý přenos vyššího krouticího momentu při otáčkách 540 i 1000 ot/min. Uvedená pracovní délka 560 mm (měřeno od středu křížku po střed křížku) představuje kompaktní provedení kardanu, ideální pro stroje a nářadí s kratší vzdáleností mezi traktorem a poháněným zařízením. Délku kardanu je možné bezpečně upravit zkrácením dle konkrétní kombinace traktoru a pracovního stroje.

Použití

Kardanová hřídel je určena pro zemědělské traktory a komunální stroje k pohonu PTO nářadí se středním zatížením, jako jsou například:

• sekačky a rotační sekačky
• mulčovače
• shrnovače píce
• rozmetadla hnojiv a vápna
• lisy na malé a střední balíky
• čerpadla, míchadla
• další PTO poháněné zemědělské stroje

Použití je výhradně určeno pro přenos výkonu mezi traktorem a pracovním strojem, v souladu s bezpečnostními a provozními pokyny výrobce.

Technické parametry

• Konstrukční velikost: 5
• Celková délka: 560 mm (od středu kříže po střed kříže)
• Výkon při 540 ot/min: 35 kW / 47 PS
• Výkon při 1000 ot/min: 55 kW / 75 PS
• Profil trubky: italský trojúhelníkový profil
• Vnitřní profilovaná trubka: 45 mm, tloušťka stěny 4 mm
• Vnější profilovaná trubka: 51,5 mm, tloušťka stěny 3 mm
• Velikost křížů (traktor i zařízení): 30,2 × 79,4 mm
• Připojení – strana traktoru: 1 3/8" – 6 zubů (standardní šestidrážka)
• Připojení – strana stroje: 1 3/8" – 6 zubů (standardní šestidrážka)
• Provedení: stejné připojení na obou stranách
• Zajištění k hřídeli: pružný zajišťovací kolík

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je naprosto zásadní pro bezpečný a bezproblémový provoz. Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze, jinak hrozí poškození kardanu, převodovky traktoru nebo připojeného stroje.

Vzorec pro minimální přesah profilu P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Tento vztah musí být dodržen ve všech pracovních polohách stroje.

Postup při úpravě délky

• Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
• Kardan nesmí být vysunut o více než polovinu přesahu P.
• Otevřete zámky a sejměte ochranné kryty.
• Profilové trubky i ochranné kryty zkracujte vždy o stejnou délku.
• Odstraňte otřepy, namažte kluzné plochy a znovu sestavte.
• Před prvním spuštěním zkontrolujte délku, přesah a úhel natočení.

Bezpečnostní informace

• Nepřekračujte maximální povolené zatížení
• Kardan provozujte pouze s neporušenými ochrannými kryty a bezpečnostními řetízky
• Před montáží nebo demontáží vždy vypněte motor a zajistěte jej proti spuštění

Maximální pracovní úhel:

• < 25° – trvalý provoz
• < 45° – krátkodobý provoz
• > 45° – pouze ve stojícím stavu

Údržba

• Mazání: nejpozději po každých 8 provozních hodinách promazat kříže a kluzné části
• Čištění: nečistoty odstraňujte kartáčem nebo jemným proudem vody (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození je nutná okamžitá výměna

Výhody kardanu

• vysoká mechanická odolnost pro střední a vyšší zatížení
• plynulý přenos výkonu díky trojúhelníkovému profilu
• kompaktní délka vhodná pro kratší prostory
• možnost přesného zkrácení na míru
• univerzální standardní připojení 1 3/8" – 6 zubů
• vhodný pro 540 i 1000 ot/min
