Kardanová hřídel k traktoru o délce 460 mm s trojúhelníkový profil o výkonu až 30 kW

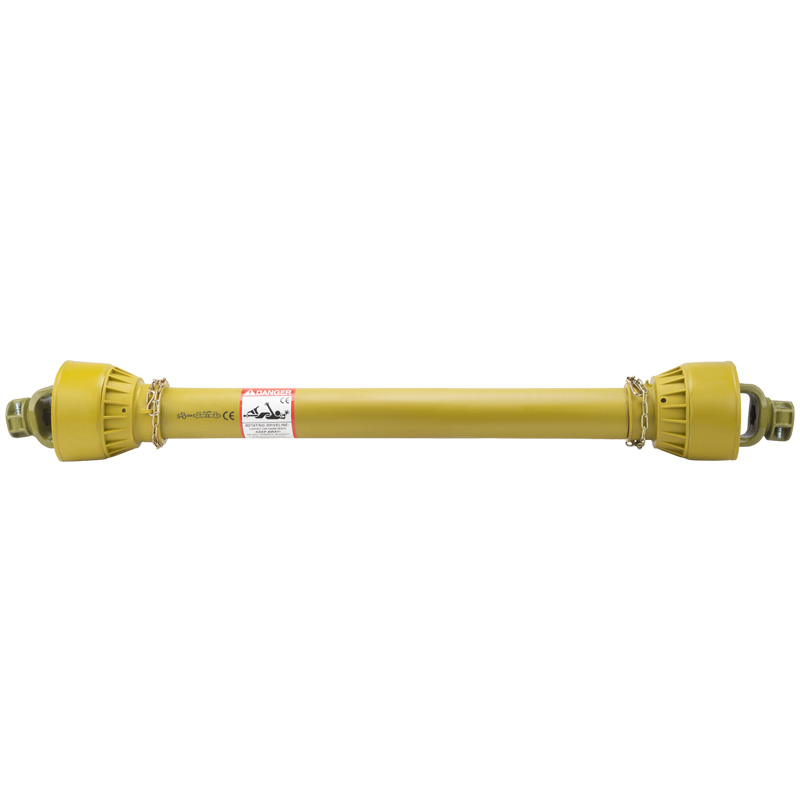

Kardanová / kloubová hřídel k traktoru – délka 460 mm, trojúhelníkový profil

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním nářadím u menších a středních zemědělských strojů. Díky konstrukční velikosti 2, kvalitnímu zpracování, odolným křížům a profilované trubce typu trojúhelník (italský profil) je vhodná pro aplikace, kde je vyžadován spolehlivý a plynulý přenos krouticího momentu při otáčkách 540 i 1000 ot/min. Uvedená pracovní délka 460 mm (měřeno od středu křížku po střed křížku) představuje krátké provedení kardanu, ideální zejména pro kompaktní stroje a nářadí s malou vzdáleností mezi traktorem a poháněným zařízením. Délku kardanu je možné bezpečně upravit zkrácením dle konkrétní kombinace traktoru a stroje.

Použití

Kardanová hřídel je určena pro zemědělské traktory a malotraktory k pohonu lehčího a středně zatíženého PTO nářadí, jako jsou například:

• sekačky a rotační sekačky
• mulčovače menších rozměrů
• shrnovače píce
• rozmetadla minerálních hnojiv
• lehké lisy a sběrače
• čerpadla, míchadla a další PTO poháněné stroje

Použití je výhradně určeno pro přenos výkonu mezi traktorem a pracovním strojem v souladu s bezpečnostními a provozními pokyny výrobce.

Technické parametry

• Konstrukční velikost: 2
• Celková délka: 460 mm (od středu kříže po střed kříže)
• Výkon při 540 ot/min: 20 kW / 27 PS
• Výkon při 1000 ot/min: 30 kW / 40 PS
• Profil: italský trojúhelníkový profil

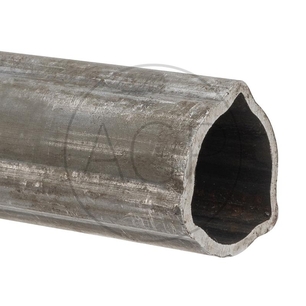

• Vnitřní profilovaná trubka: 29 mm, tloušťka stěny 4,1 mm
• Vnější profilovaná trubka: 36 mm, tloušťka stěny 3,2 mm
• Velikost křížů (traktor i zařízení): 24 × 61 mm
• Připojení na straně traktoru: 1 3/8" – 6 zubů (standardní šestidrážka)
• Připojení na straně stroje: 1 3/8" – 6 zubů (standardní šestidrážka)
• Zajištění k hřídeli: pružný zajišťovací kolík
• Provedení: stejné připojení na obou stranách (traktor / zařízení)

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný a bezproblémový provoz. Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze, jinak hrozí poškození kardanu, převodovky traktoru nebo připojeného stroje.

Vzorec pro minimální přesah profilu P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Tento vztah musí být dodržen ve všech pracovních polohách stroje.

Postup při úpravě délky

1. Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
2. Kardan nesmí být vysunut o více než polovinu přesahu P.
3. Otevřete zámky a sejměte ochranné kryty.
4. Profilové trubky i ochranné kryty zkracujte vždy o stejnou délku.
5. Odstraňte otřepy, namažte kluzné plochy a znovu sestavte.
6. Před prvním spuštěním zkontrolujte délku, přesah a úhel natočení.

Bezpečnostní informace

• Před použitím je nutné přečíst návod k obsluze
• Nepřekračujte maximální povolené otáčky
• Kardan provozujte pouze s neporušenými ochrannými kryty a řetízky
• Před montáží nebo demontáží vždy vypněte motor a zajistěte jej proti spuštění

Maximální pracovní úhel:

• < 25° – trvalý provoz
• < 45° – krátkodobě
• > 45° – pouze ve stojícím stavu

Údržba

• Mazání: nejpozději po každých 8 provozních hodinách promazat kříže a kluzné části
• Čištění: nečistoty odstraňujte kartáčem nebo jemným proudem vody (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození nutná okamžitá výměna

Výhody kardanu

• kompaktní provedení vhodné pro menší stroje
• vysoká mechanická odolnost
• plynulý přenos výkonu díky trojúhelníkovému profilu
• možnost přesného zkrácení na míru
• univerzální standardní připojení 1 3/8" – 6 zubů
• vhodný pro 540 i 1000 ot/min
