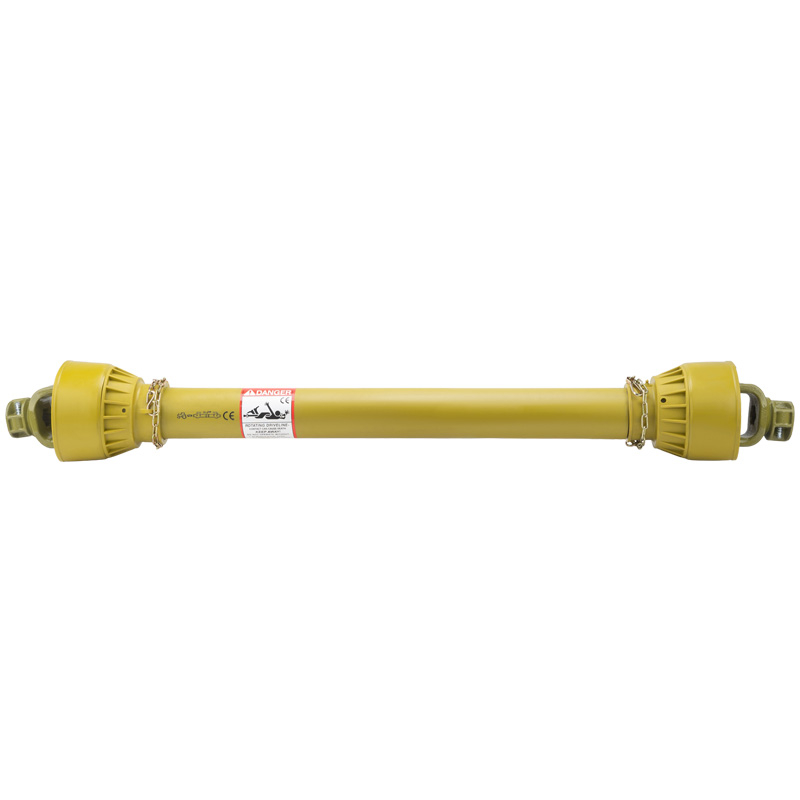

Kardan k traktoru o délce 560 mm o výkonu až 100 kW s trojúhelníkový profilem

Kardanová hřídel k traktoru – délka 560 mm, trojúhelníkový profil

Tato kardanová (PTO) hřídel je určena pro přenos vysokého výkonu mezi traktorem a připojeným pracovním strojem. Díky konstrukční velikosti 8, robustním křížům a profilované trubce s italským trojúhelníkovým profilem je vhodná pro náročnější zemědělské aplikace, kde je vyžadována vysoká odolnost, pevnost a spolehlivý přenos krouticího momentu. Pracovní délka 560 mm (měřeno od středu kříže po střed kříže) představuje kompaktní provedení kardanu pro stroje s kratší vzdáleností mezi traktorem a nářadím. Délku lze v případě potřeby bezpečně upravit zkrácením podle konkrétní kombinace traktoru a pracovního stroje.

Technické parametry

• Konstrukční velikost: 8
• Celková délka: 560 mm (od středu kříže po střed kříže)
• Výkon při 540 ot/min: 66 kW / 90 PS
• Výkon při 1000 ot/min: 100 kW / 136 PS
• Profil trubky: italský trojúhelníkový profil
• Velikost křížů: 34,9 × 106 mm (na obou stranách)
• Rozměr připojení k hřídeli od traktoru a stroje: 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách
• Zajištění k hřídeli: posuvný pružný kolík / posuvný pružný kolík (na obou stranách)

Použití

Kardanová hřídel je určena pro výkonnější traktory a PTO nářadí se středním až vyšším zatížením, například:

• těžší mulčovače
• rotační brány a rotavátory
• lisy na balíky
• rozmetadla
• půdní frézy
• další náročné PTO poháněné stroje

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný provoz. Kardan nesmí pracovat ani zcela stažený, ani příliš vysunutý.

Minimální přesah profilu: P = 3 × D, kde

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Postup úpravy délky:

1. Rozpojte obě poloviny kardanu a přiložte je mezi traktor a nářadí v nejkratší pracovní poloze
2. Zkontrolujte přesah profilu
3. Sejměte ochranné kryty
4. Zkraťte profilové trubky i kryty o stejnou délku
5. Odstraňte otřepy, promažte kluzné plochy a sestavte zpět
6. Před spuštěním zkontrolujte délku, přesah a úhel natočení

Bezpečnostní informace

• Nepřekračujte maximální povolené zatížení
• Kardan provozujte pouze s neporušenými ochrannými kryty a bezpečnostními řetízky
• Před montáží nebo demontáží vždy vypněte motor traktoru

Maximální pracovní úhel:

• < 25° – trvalý provoz
• < 45° – krátkodobý provoz
• > 45° – pouze ve stojícím stavu

Údržba

• Mazání: nejpozději každých 8 provozních hodin promazat kříže a kluzné části
• Čištění: odstraňujte nečistoty kartáčem nebo jemným proudem vody (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození nutná okamžitá výměna
