Kardan k traktoru 860 mm s trojúhelníkový profilem o výkonu až 30 kW a šestidrážkou

Kardanová hřídel 860 mm, standardní šestidrážka, výkon až 30 kW

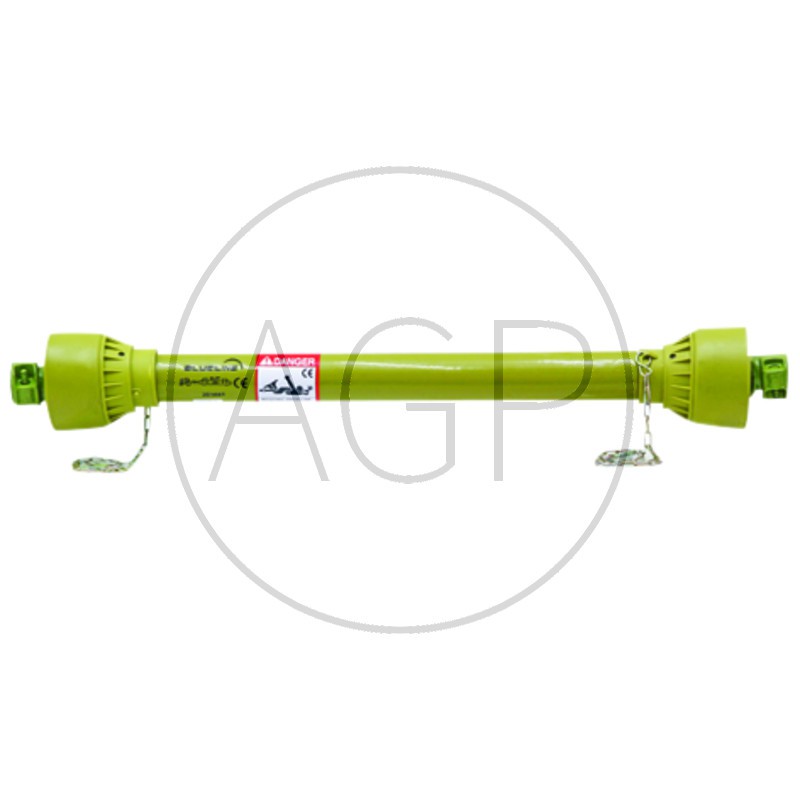

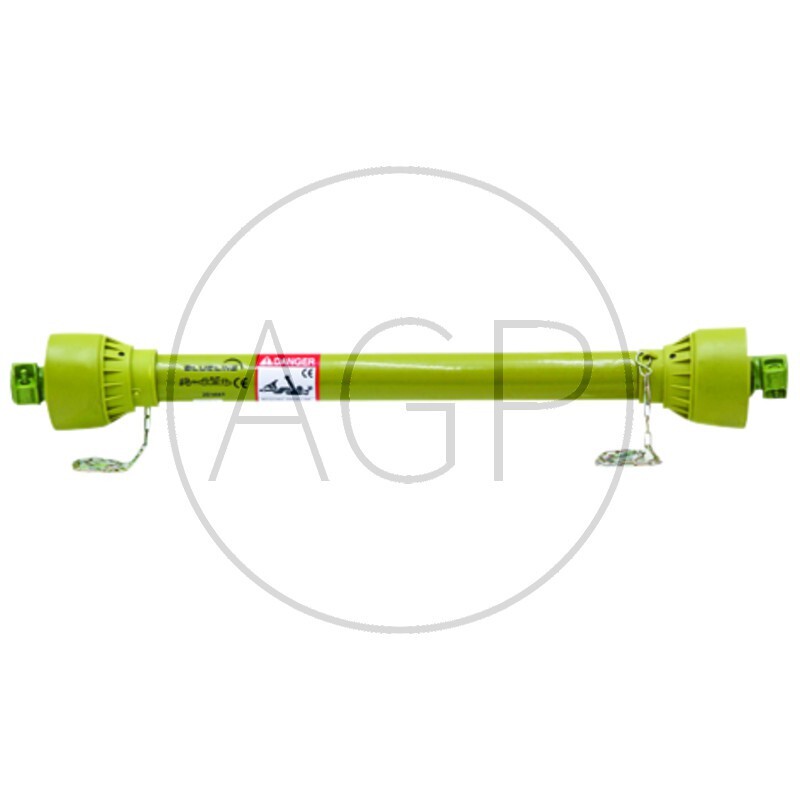

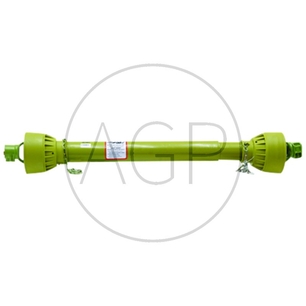

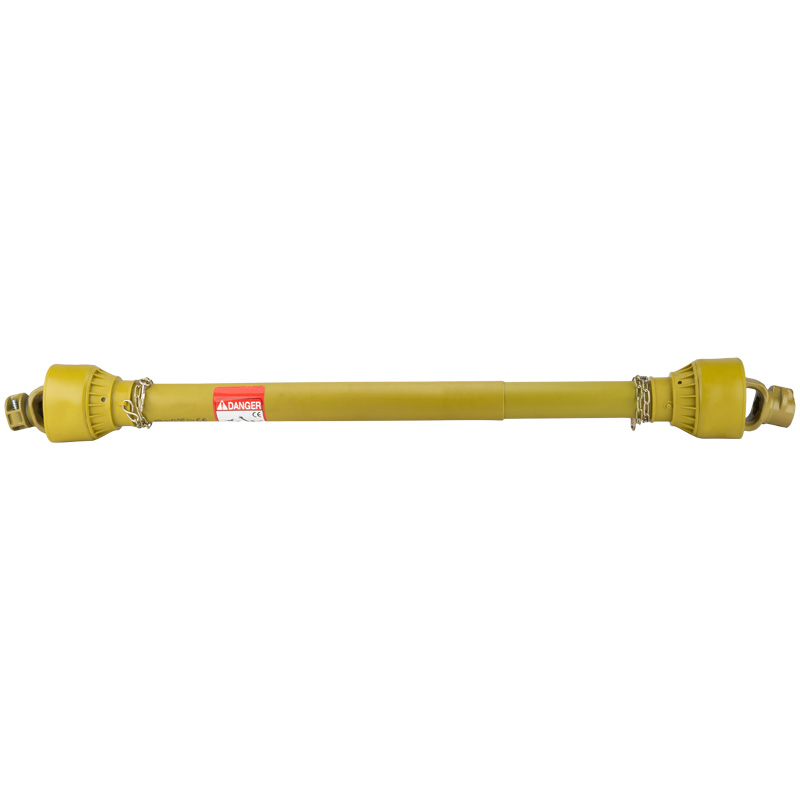

Kardanová / kloubová hřídel k traktoru o délce 860 mm je určena pro přenos výkonu mezi vývodovým hřídelem traktoru a připojeným pracovním strojem. Jedná se o standardní provedení konstrukční velikosti 2, vhodné pro lehčí až středně zatížené zemědělské a komunální stroje.

Kardan má na obou stranách standardní připojení 1 3/8" – 6 zubů, tedy běžnou šestidrážku používanou u většiny traktorů a PTO poháněného nářadí. Zajištění na obou koncích je řešeno pomocí posuvného kolíku, který umožňuje rychlé nasazení a bezpečné zajištění na vývodové hřídeli.

Délka 860 mm je měřena v zataženém stavu od středu kříže po střed kříže. Před použitím je vždy nutné ověřit správnou délku kardanu pro konkrétní kombinaci traktoru a pracovního stroje.

Technické parametry a výhody

• Kardanová hřídel pro traktory a PTO nářadí
• Konstrukční velikost:  2
• Délka 860 mm v zataženém stavu (měření délky od střed kříže po střed kříže)
• Standardní připojení 1 3/8" – 6 zubů na obou stranách
• Velikost kříže strana traktoru: 24 × 61 mm
• Velikost kříže strana zařízení: 24 × 61 mm
• Zajištění pomocí posuvného kolíku na obou stranách
• Italský profilový systém
• Výkon až 20 kW / 27 PS při 540 ot/min
• Výkon až 30 kW / 40 PS při 1000 ot/min
• Vhodné pro lehčí a středně zatížené stroje

Vhodné použití

Tato kardanová hřídel je vhodná pro PTO poháněné stroje s lehčím až středním zatížením, například pro:

• rotační sekačky menších výkonů
• obraceče sena
• shrnovače píce
• menší rozmetadla
• čerpadla
• míchadla
• menší komunální stroje
• další PTO poháněné příslušenství

Použití vždy záleží na požadovaném výkonu stroje, pracovních otáčkách, délce kardanu, úhlu práce a zatížení.

Standardní připojení 1 3/8" – 6 zubů - šestidrážka

Kardan je na obou stranách vybaven standardní šestidrážkovou koncovkou 1 3/8" – 6 zubů.

Toto provedení je běžné u zemědělské techniky a umožňuje připojení ke standardnímu PTO vývodu traktoru i ke vstupní hřídeli pracovního stroje.

Výhody:

• běžný zemědělský standard
• stejné připojení na obou stranách
• jednoduchá montáž
• rychlé zajištění posuvným kolíkem
• široká kompatibilita s PTO stroji

Před nákupem doporučujeme ověřit, že traktor i pracovní stroj mají shodné připojení 1 3/8" – 6 zubů.

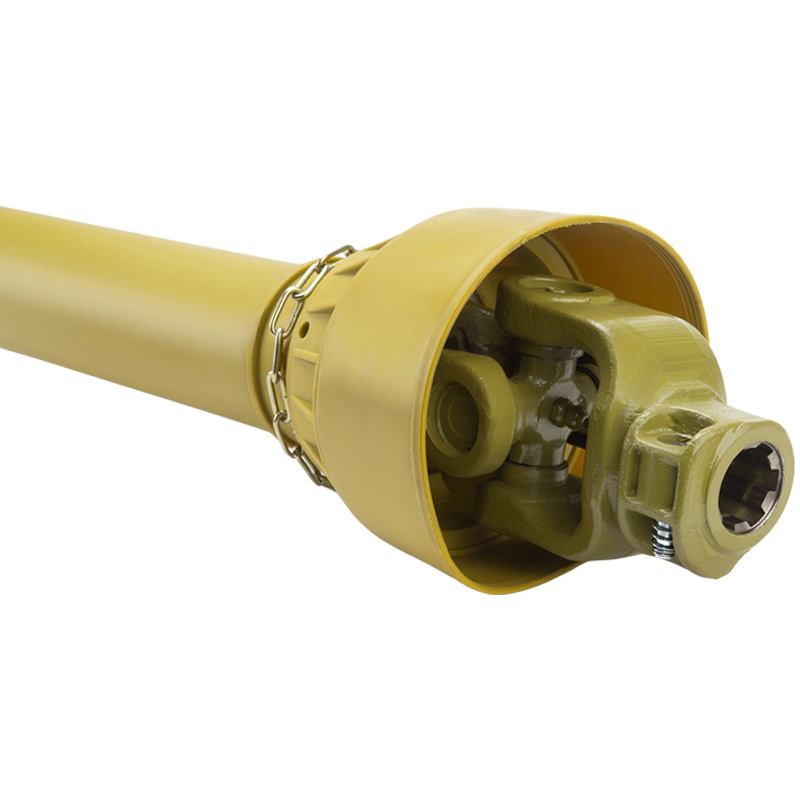

Zajištění posuvným kolíkem

Na obou stranách je kardan zajištěn pomocí posuvného kolíku. Po nasazení na drážkovanou hřídel se kolík zajistí v drážce a zabrání samovolnému vysunutí kardanu.

Výhody posuvného kolíku:

• rychlá montáž a demontáž
• jednoduché ovládání
• bezpečné zajištění na hřídeli
• běžné provedení u PTO hřídelí

Při každém připojení je důležité zkontrolovat, že kolík správně zapadl a kardan nelze stáhnout bez jeho odjištění.

Trojúhelníkový profilový systém

Kardan je vybaven italským profilovým systémem, který umožňuje teleskopické zasouvání a vysouvání obou částí kardanu při pohybu traktoru a pracovního stroje.

Profilové trubky umožňují:

• přenos krouticího momentu
• změnu délky při práci
• plynulý pohyb při zvedání a spouštění nářadí
• bezpečný provoz při správném přesahu profilů

Profilové části kardanu musí být pravidelně čištěné a mazané, aby se kardan volně zasouval a nevznikalo nadměrné namáhání převodovek.

Správná délka kardanu

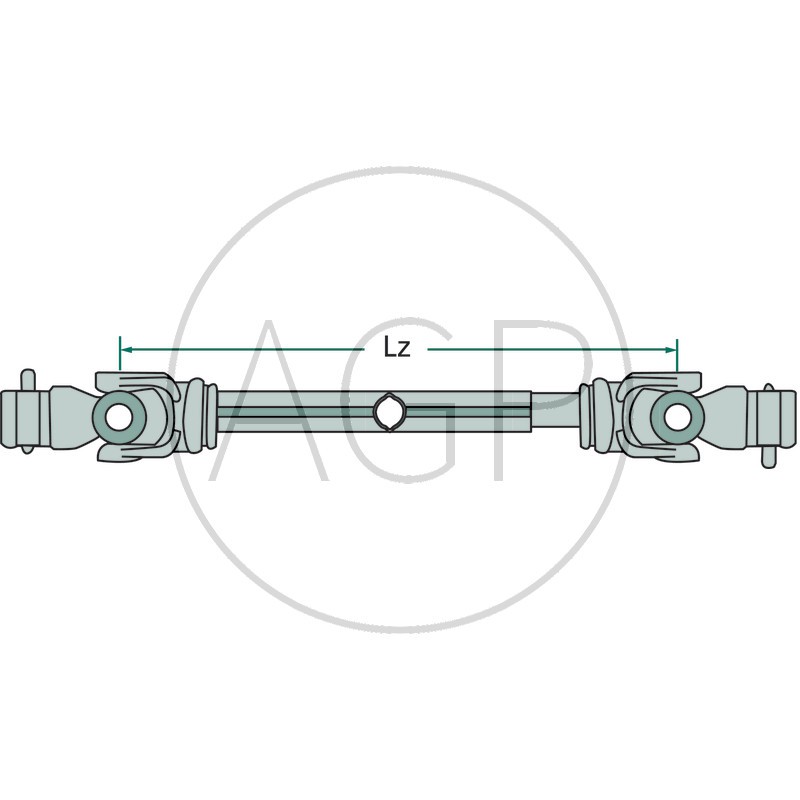

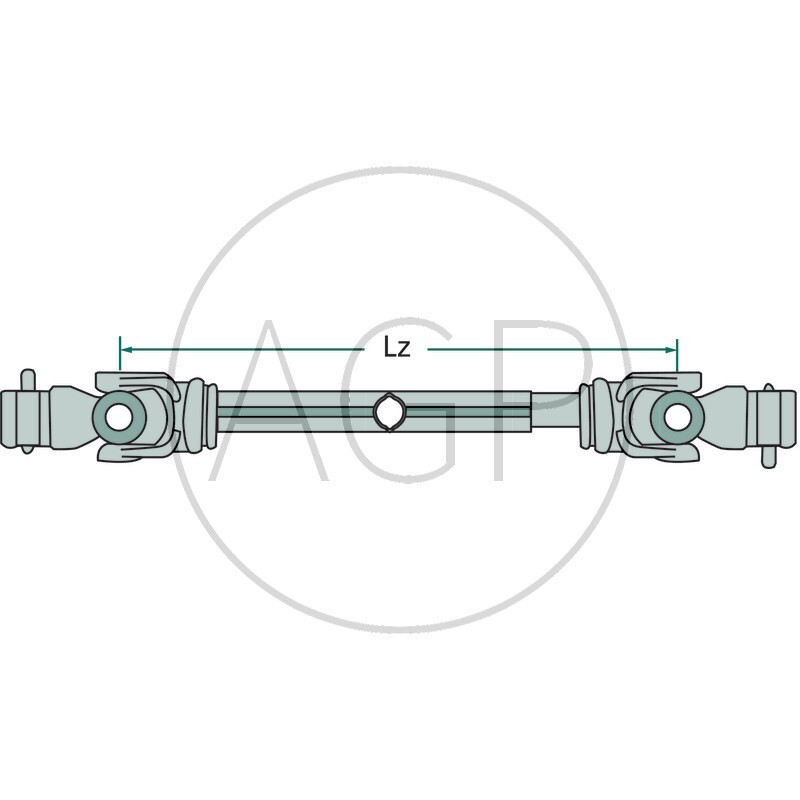

Délka 860 mm je uvedena jako – zatažený stav, tedy vzdálenost od středu jednoho kříže po střed druhého kříže při zasunutém kardanu.

Správná délka kardanu je zásadní:

• příliš dlouhý kardan může při zvednutí stroje tlačit do převodovky
• příliš krátký kardan může mít malý přesah profilů
• malý přesah může způsobit vysunutí nebo poškození kardanu
• špatná délka může poškodit traktor i pracovní stroj

Před prvním použitím je vždy nutné ověřit délku v nejkratší i nejdelší pracovní poloze.

Bezpečné zkrácení kardanu

Kardan lze podle potřeby zkrátit, ale vždy je nutné zkracovat správným způsobem.

Doporučený postup:

1. Připojte pracovní stroj k traktoru.
2. Nastavte stroj do nejkratší pracovní polohy.
3. Rozpojte obě poloviny kardanu a přiložte je vedle sebe.
4. Ověřte, zda kardan není příliš dlouhý.
5. Zkraťte profilové trubky i ochranné kryty vždy o stejnou délku.
6. Po řezu odstraňte otřepy.
7. Namažte kluzné části.
8. Kardan znovu sestavte a zkontrolujte volný pohyb.

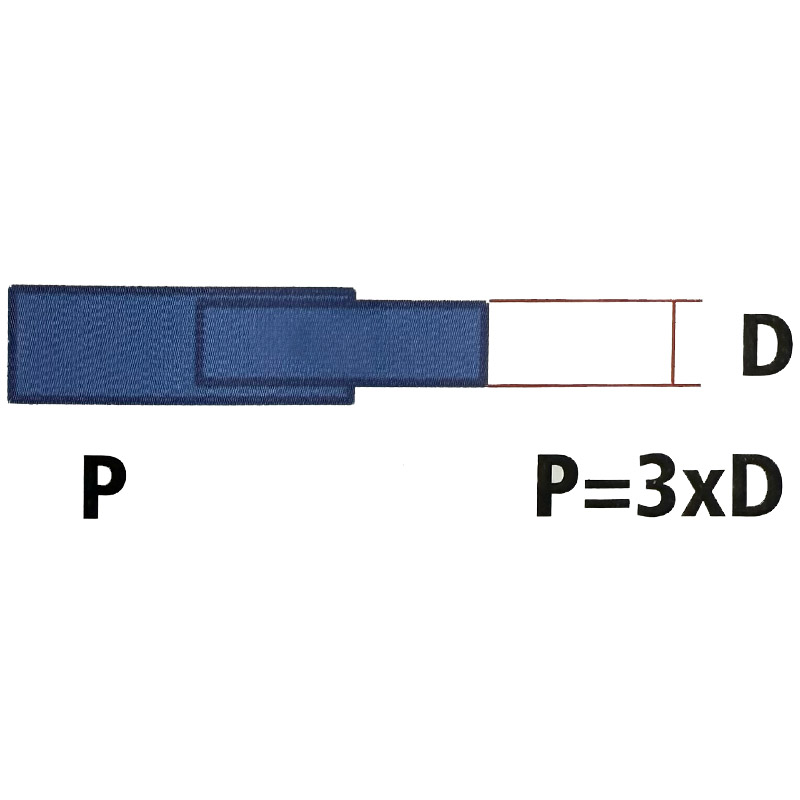

Po zkrácení musí být zachovaný dostatečný přesah profilů ve všech pracovních polohách.

Pracovní úhel kardanu

Při práci je důležité hlídat také pracovní úhel kardanové hřídele.

Doporučení pro běžný provoz:

• do 25° – vhodné pro běžnou práci
• do 45° – pouze krátkodobě
• nad 45° – pouze bez zatížení / ve stojícím stavu

Dlouhodobá práce ve velkém úhlu může způsobit vibrace, nadměrné opotřebení křížů a poškození převodovek. Pro práci při větším úhlu se využívají kardany s homokinetickými klouby.

Bezpečnostní informace

Kardanovou hřídel používejte pouze s kompletními a nepoškozenými ochrannými kryty.

Důležité zásady:

• nepoužívat kardan bez ochranného krytu
• kryty musí být zajištěné proti otáčení
• před montáží vždy vypnout motor traktoru
• nepřekračovat povolený výkon kardanu
• nevstupovat do prostoru rotující hřídele
• při poškození krytu nebo kříže kardan nepoužívat

Rotující kardan je velmi nebezpečný. Ochranný kryt a správné zajištění jsou zásadní pro bezpečný provoz.

Údržba kardanu

Pro dlouhou životnost doporučujeme pravidelně kontrolovat a mazat:

• kříže kardanu
• profilové trubky
• zajišťovací kolíky
• ochranné kryty
• kluzné části
• vůle v kloubech

Mazání doporučujeme provádět pravidelně, zejména při častém používání, prašném prostředí nebo práci v náročných podmínkách. Nedostatečné mazání může způsobit zadírání, vibrace a rychlé opotřebení křížů.

Kdy kardan vyměnit

Kardanovou hřídel doporučujeme vyměnit nebo odborně zkontrolovat, pokud se objeví:

• vůle v křížích
• vibrace při práci
• poškozené profilové trubky
• špatné zasouvání nebo vysouvání kardanu
• poškozený ochranný kryt
• nefunkční posuvný kolík
• deformace po přetížení
• neobvyklé zvuky při provozu

 Poškozený kardan může poškodit nejen pracovní stroj, ale také PTO vývod nebo převodovku traktoru.

Důležitá poznámka k výběru

Při výběru doporučujeme ověřit:

• délku 860 mm
• měření délky v zataženém stavu
• konstrukční velikost B2 / řada 2
• připojení 1 3/8" – 6 zubů
• velikost křížů 24 × 61 mm
• výkon při 540 / 1000 ot/min
• typ pracovního stroje
• požadovaný pracovní úhel

Nejste si jistí kompatibilitou? Pošlete nám délku původního kardanu, typ stroje, velikost křížů a fotografii koncovek – rádi ověříme správný díl.

Zajímavost z praxe

U kardanových hřídelí nestačí vybírat pouze podle délky. Stejně důležité jsou také velikost křížů, výkonová řada, profil a způsob zajištění. Dva kardany o stejné délce 860 mm mohou mít rozdílnou zatížitelnost. Tento model je konstrukční velikosti  2, proto je vhodný hlavně pro lehčí až středně zatížené stroje.
