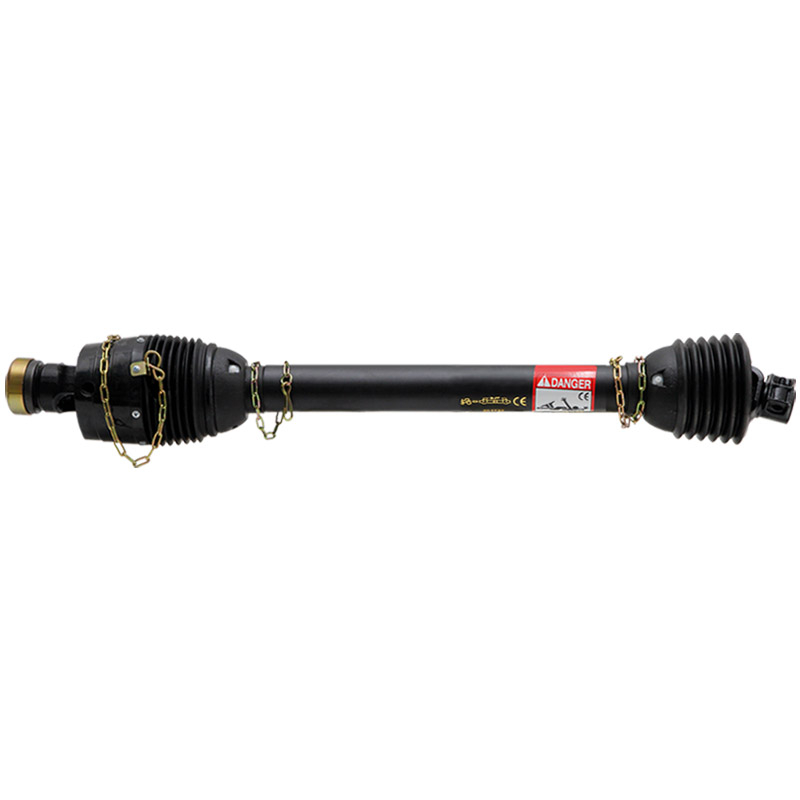

Kardan s homokinetickým kloubem o délce 860 mm a výkonu až 61 kW s trojúhelníkový profilem

Homokinetický jednostranný kardan – délka 860 mm, výkon až 61 kW, trojúhelníkový profil

Tento jednostranný homokinetický kardan je určen pro spolehlivý přenos výkonu mezi traktorem a připojeným pracovním strojem u aplikací, kde dochází k větším úhlům zalomení kardanu. Typicky se používá u mulčovačů, rotačních bran, rotavátorů, lisů, půdních fréz nebo dalších PTO strojů, které pracují v nerovném terénu nebo při častých změnách polohy.

Homokinetický kloub umožňuje plynulý přenos síly i při větších úhlech natočení, čímž výrazně omezuje rázy v pohonu, vibrace a nerovnoměrné zatížení převodových částí traktoru i připojeného zařízení. Díky konstrukční velikosti 6, robustním křížům a profilované trubce italského systému – trojúhelník je kardan vhodný pro středně těžké až výkonné PTO aplikace, kde je kladen důraz na stabilitu, dlouhou životnost a bezpečný provoz.

Uvedená délka 860 mm (měřeno od středu kříže po střed kříže) odpovídá kratšímu provedení kardanu, ideálnímu pro stroje s menší vzdáleností mezi traktorem a nářadím. Délku je možné bezpečně upravit dle konkrétní aplikace.

Technické parametry

• Délka kardanu: 860 mm (měřeno od středu kříže po střed kříže)
• Homokinetický kloub: jednostranný (na jedné straně)
• Konstrukční velikost: 6
• Výkon při 540 ot/min: 40 kW / 55 PS
• Výkon při 1000 ot/min: 61 kW / 83 PS
• Připojení vývodové hřídele (traktor / stroj): 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách

Rozměry profilů a křížů

• Velikost kříže – strana traktoru: 30,2 × 91,5 × 27 × 100 mm
• Velikost kříže – strana zařízení: 30,2 × 91,5 mm
• Profilované trubky: italský systém – trojúhelníkový profil
• Šířka vnitřní profilované trubky: 45 mm
• Šířka vnější profilované trubky: 54 mm

Konstrukční vlastnosti a zajištění

• Jednostranný homokinetický kloub
  Umožňuje plynulý přenos výkonu i při větších úhlech zalomení, minimalizuje rázy, vibrace a mechanické namáhání kardanu i převodovek.
• Správné umístění homokinetického kloubu
  Homokinetický kloub se montuje na stranu traktoru, kde nejlépe vyrovnává změny úhlů mezi traktorem a nářadím.
• Zajištění homokinetického kloubu – Twist lock
  Převlečný pružný kroužek pro rychlé, bezpečné a pevné připojení.
• Zajištění běžného kloubu – posuvný kolík
  Osvědčený a spolehlivý systém uchycení ke stroji.
• Řetízky pro zajištění ochranného krytu
  Zabraňují otáčení krytu spolu s hřídelí a výrazně zvyšují bezpečnost obsluhy.

Použití kardanu

Homokinetické kardany tohoto typu jsou ideální zejména tam, kde je nutné pracovat s většími úhly zalomení:

• rotační brány
• rotavátory
• mulčovače
• lisy na balíky
• půdní frézy
• další PTO stroje pracující v nerovném terénu

Vhodné všude tam, kde klasický kardan způsobuje rázy, vibrace a nerovnoměrný chod.

Bezpečné upravení délky kardanu

Vzorec pro minimální přesah profilu P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze. Před uvedením do provozu je nutné zkontrolovat pracovní délku ve všech polohách stroje.

Postup při úpravě délky:

1. Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
2. Kardan nesmí být vysunut o více než polovinu přesahu P.
3. Sejměte ochranné kryty.
4. Profilové trubky i kryty zkraťte o stejnou délku.
5. Odstraňte otřepy, namažte kluzné plochy a sestavte zpět.
6. Před spuštěním zkontrolujte délku, přesah a úhel natočení.

Provoz kardanu – bezpečnostní zásady

• Před montáží nebo demontáží vždy vypněte motor traktoru a zajistěte jej proti spuštění
• Při montáži kardan vždy důkladně promažte
• Řetízky ochranného krytu musí být správně upevněny
• Nikdy nemanipulujte s kardanem, pokud není zcela zastaven

Údržba a péče

• Mazání: každých 8 provozních hodin promazat klouby a kluzné části
• Čištění: kartáčem nebo jemným čisticím prostředkem (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození nutná okamžitá výměna
• Nečistit ložiska tlakovou vodou

Certifikace a normy

Kardan splňuje přísné bezpečnostní a kvalitativní normy EU (CE):

• EN ISO 12100-1:2008
• EN ISO 12100-2:2003
• EN 12466:2003
• EN 180 9674:2006

Výhody tohoto kardanu

• vysoký přenášený výkon až 61 kW / 83 PS
• jednostranný homokinetický kloub – plynulý chod bez rázů
• trojúhelníkový profil – vysoká pevnost a stabilita
• rychlé a bezpečné zajištění Twist lock
• vhodný pro středně těžké a výkonné PTO stroje
• certifikace CE – bezpečný provoz v EU
