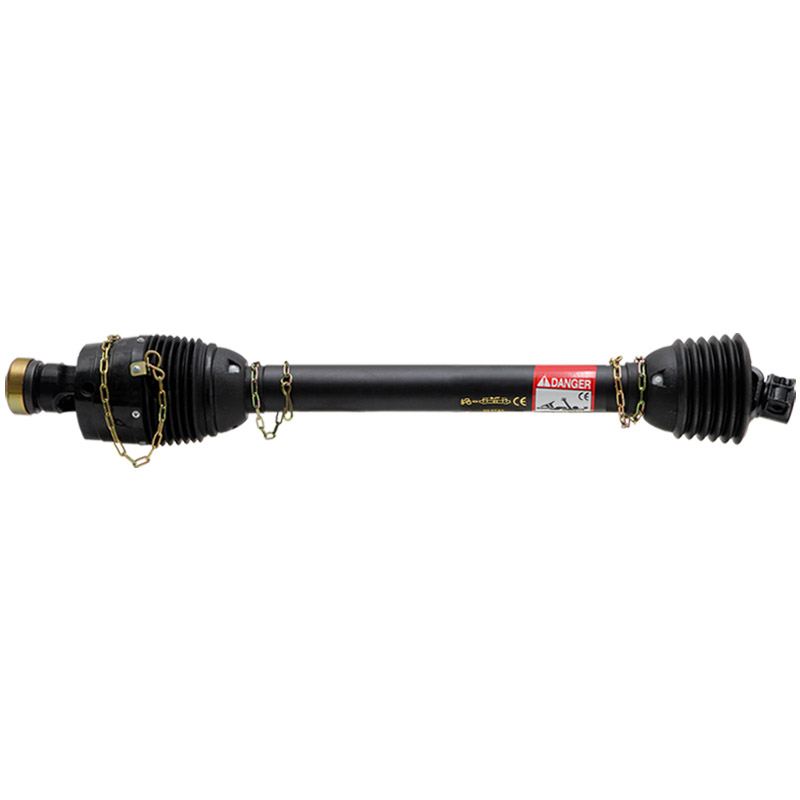

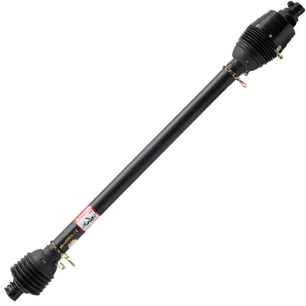

Homokinetický jednostranný kardan – délka 1210 mm (v zataženém stavu), výkon až 102 kW, profil hvězda

jednostranný homokinetický kardan pro vysoké zatížení
délka: 1210 mm (měřeno od středu kříže po střed kříže)
výkon: 66 kW / 90 PS (540 ot/min) – 102 kW / 140 PS (1000 ot/min)
homokinetický kloub na straně traktoru – plynulý chod i při velkých úhlech
profil trubky: hvězdicový – vysoká pevnost a odolnost
připojení: 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách
zajištění: Twist lock + pružný zajišťovací kolík
vhodný pro: mulčovače, rotavátory, lisy a těžké PTO stroje

8 999 Kč / ks

7 437,19 Kč bez DPH

Skladem na e-shopu

Skladem na prodejně

Kód:

Máte dotaz k produktu?

Napište nám, brzy se ozveme

Homokinetický jednostranný kardan – délka 1210 mm, výkon až 102 kW, hvězdicový profil

Tento jednostranný homokinetický kardan je určen pro přenos vysokého výkonu mezi traktorem a připojeným pracovním zařízením, jako jsou rotační brány, rotavátory, mulčovače, lisy na balíky, půdní frézy nebo sněhové frézy.
Homokinetický kloub umožňuje plynulý přenos síly i při větších úhlech natočení, čímž výrazně snižuje rázy v pohonu, vibrace a opotřebení převodových částí traktoru i stroje. Díky konstrukční velikosti 5, hvězdicovému profilu trubek a vysoké přenosové kapacitě je tento kardan vhodný pro výkonnější traktory a těžší PTO nářadí, kde je kladen důraz na spolehlivost, dlouhou životnost a bezpečný provoz.

Technické parametry

Délka kardanu: 1210 mm (měřeno od středu kříže po střed kříže)
Homokinetický kloub: jednostranný (na straně traktoru)
Konstrukční velikost: 5
Výkon při 540 ot/min: 66 kW / 90 PS
Výkon při 1000 ot/min: 102 kW / 140 PS
Připojení vývodové hřídele (traktor / stroj): 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách

Rozměry profilů a křížů

Velikost kříže – strana traktoru: 36 × 89 × 32 × 106 mm
Velikost kříže – strana zařízení: 36 × 88,8 mm
Profilované trubky: hvězdicový profil

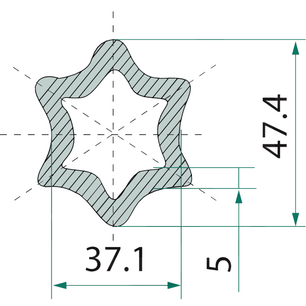

Šířka vnitřní hvězdicové trubky: 51 mm
Šířka vnější hvězdicové trubky: 61 mm

Konstrukční vlastnosti a zajištění

Homokinetický kloub (jednostranný) - Zajišťuje plynulý přenos výkonu i při výrazném zalomení kardanu, čímž minimalizuje rázy, vibrace a mechanické namáhání.
Správné umístění homokinetického kloubu - Homokinetický kloub se vždy montuje na stranu traktoru, kde nejlépe absorbuje změny úhlu mezi traktorem a nářadím.
Zajištění na straně homokinetického kloubu - Twist lock (převlečný kroužek) – rychlé, bezpečné a pevné uchycení.
Zajištění na straně běžného kloubu - Pružný zajišťovací kolík – osvědčené a spolehlivé řešení.
Řetízky k zajištění ochranného krytu kardanu - Brání otáčení krytu spolu s hřídelí a výrazně zvyšují bezpečnost obsluhy.

Použití kardanu

Tento typ homokinetického kardanu je ideální zejména tam, kde je nutné pracovat s většími úhly zalomení:

rotační brány
rotavátory
mulčovače
lisy na balíky
půdní frézy
sněhové frézy
další výkonné PTO stroje

Využití všude tam, kde klasický kardan způsobuje rázy a nerovnoměrný chod.

Bezpečné upravení délky kardanu

Vzorec pro minimální přesah profilu: P = 3 × D, kde:

P = minimální přesah profilu
D = průměr vnitřní profilové trubky

Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze. Před uvedením do provozu je nutné ověřit pracovní délku ve všech polohách stroje.

Postup při úpravě délky:

Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
Kardan nesmí být vysunut o více než polovinu přesahu P.
Sejměte ochranné kryty.
Profilové trubky i kryty zkraťte o stejnou délku.
Odstraňte otřepy, namažte kluzné plochy a sestavte zpět.
Zkontrolujte délku, přesah a úhel natočení před spuštěním.

Provoz kardanu – bezpečnostní zásady

Před montáží nebo demontáží vypněte motor traktoru a zajistěte jej proti spuštění
Při montáži vždy kardan promažte
Řetízky krytu musí být správně upevněny
Nikdy nemanipulujte s kardanem, pokud není zcela zastaven
