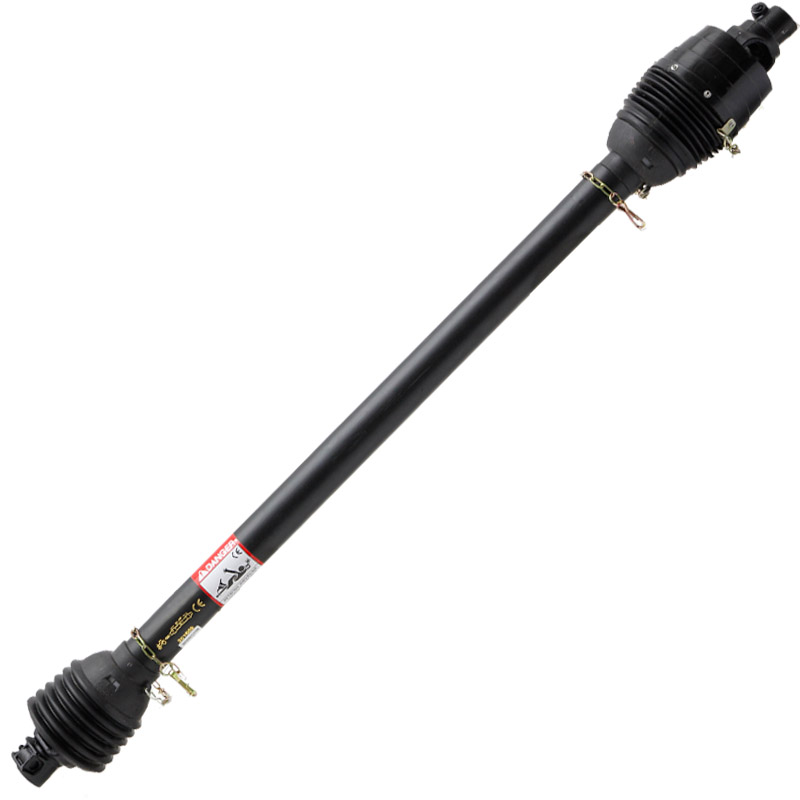

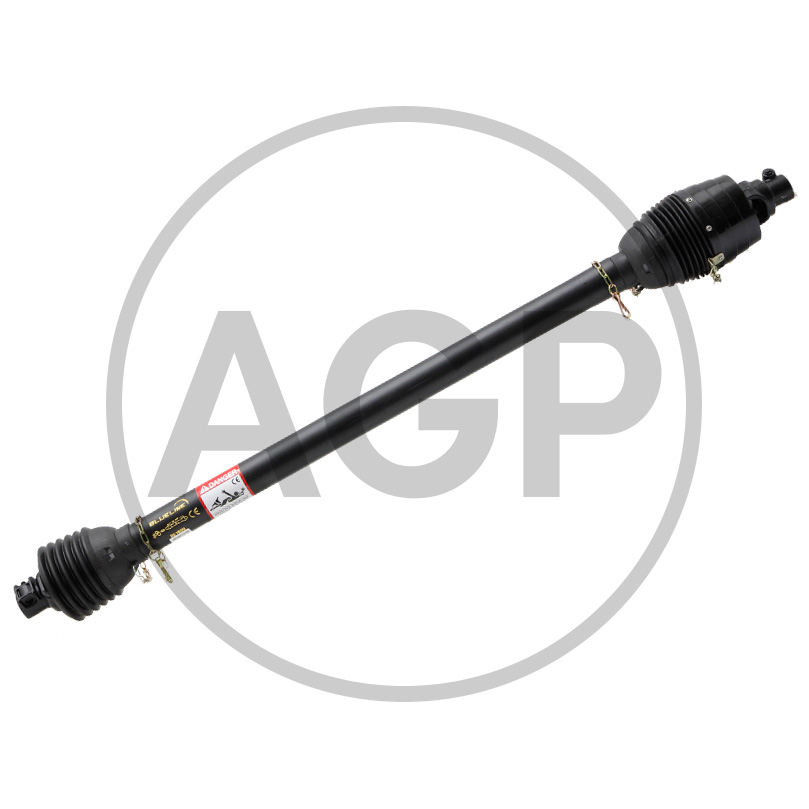

Homokinetický jednostranný kardan o délce 1210 mm a výkonu až 59 kW s citrónovým profilem

Homokinetický jednostranný kardan – délka 1210 mm (v zataženém stavu), výkon až 59 kW, profil citrón

Tento jednostranný homokinetický kardan je určený pro přenos výkonu mezi traktorem a připojeným zařízením, jako jsou rotační brány, rotavátory, mulčovače nebo lisy na balíky. Homokinetický kloub umožňuje plynulý přenos síly i při větších úhlech natočení, čímž zajišťuje hladší chod a nižší opotřebení součástí.

Technické parametry

• Délka kardanu v zataženém stavu: 1210 mm (měřeno od středu křížku po střed křížku)
• Maximální bezpečná délka při vysunutí: doporučuje se o třetinu své délky
• Výkon při 540 ot/min: 39 kW / 53 PS
• Výkon při 1000 ot/min: 59 kW / 80 PS
• Konstrukční řada: 4
• Připojení vývodové hřídele: 1 3/8" – 6 zubů (běžná standardní šestidrážka)
• Profilová trubka: citrónový profil (německý systém)

Rozměry profilů a křížů

• Velikosti kříže ze strany traktoru: 32 x 76 x 27 x 94 mm
• Velikosti kříže ze strany zařízení: 32 x 76  mm
• Velikost vnitřní trubka: 39,5 mm (tloušťka 5 mm)
• Velikost vnější trubka: 48 mm (tloušťka 4 mm)

Konstrukční vlastnosti a zajištění

• Homokinetický kloub (80°) – Zajišťuje plynulý přenos výkonu i při vyšším úhlu natočení, čímž se minimalizují rázy a opotřebení kloubů.
• Správné umístění homokinetického kloubu – Vždy se umisťuje na stranu traktoru. Tím absorbuje změny úhlů a zajišťuje plynulou práci připojeného zařízení.
• Zajištění na straně homokinetického kloubu: Twist lock (převlečný kroužek) – bezpečné a rychlé připojení.
• Zajištění na běžném kloubu: Posuvný kolík – běžné a spolehlivé uchycení ke stroji.
• Řetízky na upevnění krytu kardanu – Musí být upevněny na obou stranách, aby kryt zůstal statický a neotáčel se spolu s hřídelí, což předchází nebezpečným situacím.

Umístění homokinetického kloubu

Homokinetický kloub se standardně umisťuje na stranu traktoru. Tímto způsobem dokáže lépe absorbovat změny úhlů mezi traktorem a připojeným zařízením, což snižuje vibrace, opotřebení a přetížení mechanických částí.

Použití kardanu

Nejčastější využití kardanů s homokinetickým kloubem: rotační brány, rotavátory, mulčovače, lisy na balíky, půdní frézy, sněhové frézy a mnoho dalsího. Více méně všude kde potřebujete pracovat s větším úhlem.

Bezpečné upravení délky kardanu

Vzorec pro výpočet minimálního přesahu profilu:

• P = 3 × D (kde P je minimální přesah profilu a D je průměr vnitřní profilové trubky) - viz.ukázka vzorce pod obrázkem
• Kardan nesmí být provozován v příliš stažené nebo příliš vysunuté poloze.
• Před uvedením do provozu je nutné zkontrolovat, zda kardan odpovídá pracovní délce v každé poloze stroje!

Postup při úpravě délky:

1. Roztáhněte obě poloviny kardanu a umístěte je vedle sebe do nejbližší pracovní polohy mezi traktorem a nářadím.
2. Kardan nesmí být vysunut o více než polovinu jeho přesahu P.
3. Otevřete zámky a sejměte ochranné kryty.
4. Profilové trubky i ochranné kryty zkrátíme o stejnou hodnotu.
5. Odstraňte otřepy, namažte pohyblivé části a sestavte zpět.
6. Zkontrolujte délku, přesah a úhel natočení před spuštěním!

Provoz kardanu

Bezpečnostní zásady:

• Před připojením nebo odpojením kardanu musí být traktor vypnutý a zabezpečen.
• Při montáži je nutné kardan promazat.
• Přídržné řetězy musí být správně upevněny a mít dostatek prostoru pro pohyb.
• Nikdy nemanipulujte s kardany, pokud nejsou zcela zastaveny!

Údržba a péče:

• Mazání – každých 8 provozních hodin je nutné promazat klouby a ochranný plášť.
• Čištění – odstraňte nečistoty pomocí kartáče a jemného čisticího prostředku (bez agresivní chemie).
• Kryt a bezpečnostní štítky – v případě poškození je nutná okamžitá výměna.

Nečistěte ložiska vodním proudem!

Certifikace a normy

Certifikováno podle mezinárodních bezpečnostních standardů CE! Tento kardan splňuje přísné požadavky na kvalitu a bezpečnost

Normy CE:

• EN ISO 12100-1:2008 – Základní bezpečnostní normy pro konstrukci strojů
• EN ISO 12100-2:2003 – Technické požadavky na bezpečnostní funkce strojů
• EN 12466:2003 – Specifikace materiálů a odolnosti proti opotřebení
• EN 180 9674:2006 – Standardizace mechanických pohonných komponent

Kardan byl testován a splňuje veškeré bezpečnostní požadavky na provoz v EU.

Výhody tohoto kardanu

• Vysoká odolnost – Testovaná a certifikovaná kvalita zajišťující dlouhou životnost.
• Homokinetický kloub – Plynulý přenos síly bez rázů a přetížení.
• Bezpečnostní prvky – Řetízky proti otáčení krytu a přesné zajištění spojů.
• Snadná údržba – Mazací body a ochranné kryty pro dlouhodobou spolehlivost.
• Certifikace CE – Splňuje přísné evropské normy.

Hledáte kvalitní kardan s vysokou odolností? Tento kardan nabízí top výkon, bezpečnost a dlouhou životnost
