Tříbodový kompletní závěs pro malotraktory Kubota a jiné značky s délkou ramen 52 cm

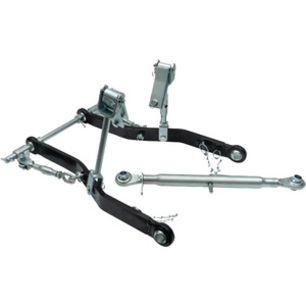

Kompletní zadní tříbodový závěs pro malotraktory – délka ramen 52 cm

Univerzální zadní tříbodový závěs kategorie 1 určený pro malotraktory japonských, evropských i českých značek. Díky robustní konstrukci, přesnému zpracování a kompletnímu obsahu sady je ideální pro připojování veškerého neseného nářadí – mulčovačů, rotavátorů, radlic, sklopných beden, rozmetadel, navijáků, štípaček a dalšího příslušenství. Tříbodový závěs je nezbytnou součástí malotraktoru – bez něj nelze nářadí bezpečně připojit ani používat. Sada je vhodná pro malotraktory: Kubota, Iseki, Yanmar, Mitsubishi, Kioti, Farmtrac, Šálek, a další stroje podobné konstrukce a velikosti. Celý tříbodový závěs je vyroben z odolné konstrukční oceli s vysokou pevností. Spodní ramena i třetí bod mají kalené oko/kouli pro maximální životnost při zatížení. Všechny kovové části jsou silně pozinkovány, což zajišťuje dlouhou ochranu proti korozi a bezproblémové používání v dešti, blátě i celoročním provozu.

Technické parametry

• Spodní ramena kategorie1
• Pracovní délka: 52 cm (měřeno střed–střed koule)
• Celková délka ramene: cca 58 cm
• Vnitřní průměr koule: 22 mm (kategorie 1)
• Šířka koule: cca 35 mm
• Tloušťka ramene: 12 mm
• Šířka ramene: 50,5 mm

Třetí bod (mechanicky stavitelný)

• Délka ve staženém stavu: 335 mm (střed–střed)
• Délka v roztaženém stavu: cca 485 mm (střed–střed)
• Délka pouzdra: 230 mm
• Vnitřní průměr koule: cca 19,2 mm (pro čep 19 mm – KAT. 1)
• Šířka oka: 44 mm
• Průměr závitu: M22 × 2,5
• Nastavení úhlu pomocí stavěcí tyčky

Stabilizátory

• Průměr šroubu: M16
• Slouží k omezení vychylování ramen do stran

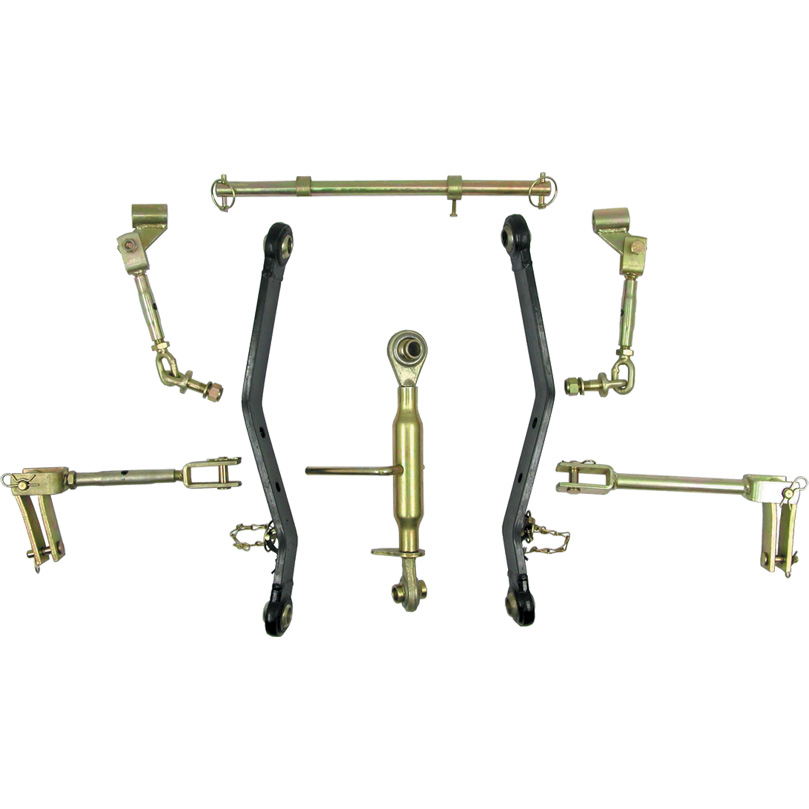

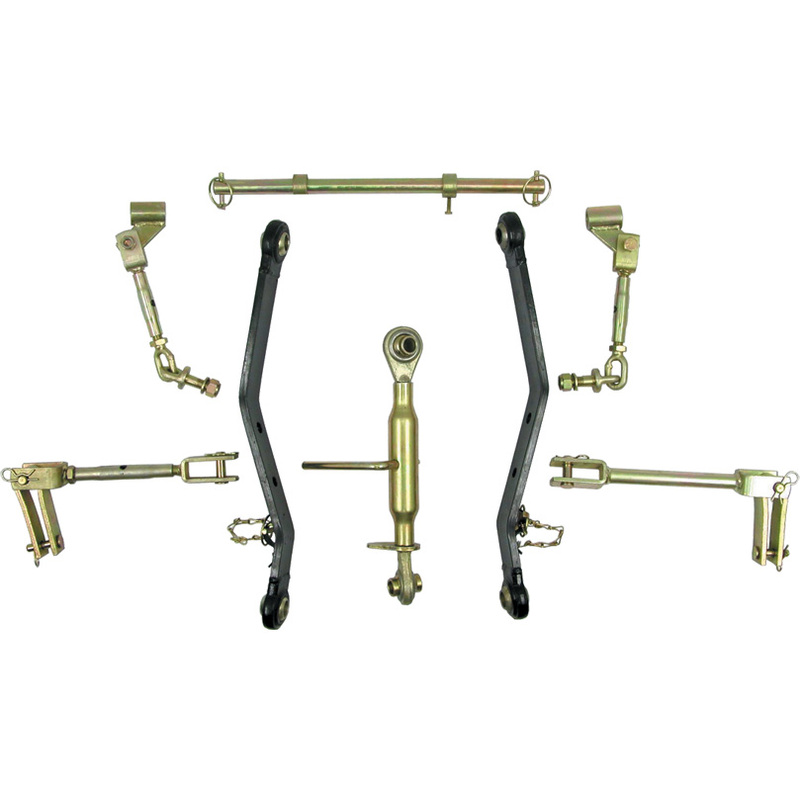

Obsah kompletní sady

• 2× spodní rameno
• 1× zdvihací tyč – pevná
• 1× zdvihací tyč – stavitelná
• 2× stabilizátor
• 1× příčník / spojovací tyč ramen
• 1× mechanicky stavitelný třetí bod

Využití a význam tříbodového závěsu

Tříbodový závěs je nezbytnou a zásadní součástí každého malotraktoru. Bez něj není možné připojit žádné nesené nářadí – jedině tříbodové uchycení zajistí stabilitu, správnou polohu a bezpečný provoz adaptérů.

Vhodný pro připojení:

• mulčovače
• rotavátoru
• radlice na sníh
• výklopné bedny
• rozmetadla hnojiv a soli
• postřikovače
• navijáku
• štípačky
• špalíkovače
• zametače
• paletizačních vidlí
• vidlí na balíky
• dalšího nářadí v KAT. 1

Doporučení – rychlejší výměna nářadí

Pro snadnější, rychlejší a pohodlné připojování / odpojování nářadí doporučujeme nahradit standardní oka na ramenou navařovacími háky kategorie 1

Výhody hákového systému:

• žádné manipulování s čepy
• stačí zacouvat → ramena se podsunou pod koule nářadí
• po zvednutí hydrauliky nářadí samo zaklapne
• výrazně rychlejší výměna nářadí
• ideální, pokud během dne střídáte více adaptérů

Háky se navaří místo původních ok – doporučujeme odbornou montáž.

Montáž zadního tříbodového závěsu (podrobný postup)

Obecně platné pro Kubota, Iseki, Yanmar, Mitsubishi, Kioti, Farmtrac, Šálek a další.

1. Příprava traktoru

• Zaparkujte na rovném povrchu
• Zajistěte ruční brzdou
• Vypněte motor
• Očistěte a zpřístupněte montážní body

2. Montáž spodních ramen

• Položte obě ramena vedle sebe a vložte mezi ně spojovací upínací tyč, která drží správnou rozteč
• Prostrčte čepy skrz: držák → rameno → upínací tyč → rameno
• Zajistěte závlačkami
• Celé rameno přiložte na boční úchyty traktoru
• Prostrčte montážní čepy a zajistěte
• Zkontrolujte volný pohyb nahoru/dolů

3. Montáž zdvihacích tyčí

• Horní oka tyčí připevněte k výkyvným ramenům traktoru
• Spodní oka připojte k ramenům
• Zajistěte čepy
• Nastavitelná tyč umožňuje vyrovnat nářadí do stran

4. Montáž stabilizátorů

• Jeden konec připevněte k rámu traktoru
• Druhý ke spodním ramenům
• Dotáhněte posuvné šrouby
• Stabilizátory zabrání vybočení ramen při práci

5. Montáž třetího bodu

• Malotraktory mají více typů horních držáků třetího bodu, doporučujeme tento tříděrový držák třetího bodu. Pozor, na různých značkách a modelech se mohou lišit.
• Horní oko třetího bodu nasaďte do držáku
• Prostrčte čep a zajistěte
• Spodní oko připojte k nářadí
• Otáčením pouzdra nastavte úhel nářadí (dopředu/dozadu)

6. Kontrola montáže

• Všechny čepy jsou zajištěné
• Ramena se pohybují volně, nejsou v kříži
• Stabilizátory mají správnou vůli
• Třetí bod jde hladce nastavit
• Nic nedrhne o pneumatiky či rám

7. Připojení nářadí

• Zacouvejte tak, aby čepy nářadí byly mezi rameny
• Nasuňte ramena na čepy a zajistěte
• Připojte třetí bod
• Nastavte výšku a úhel nářadí hydraulikou
