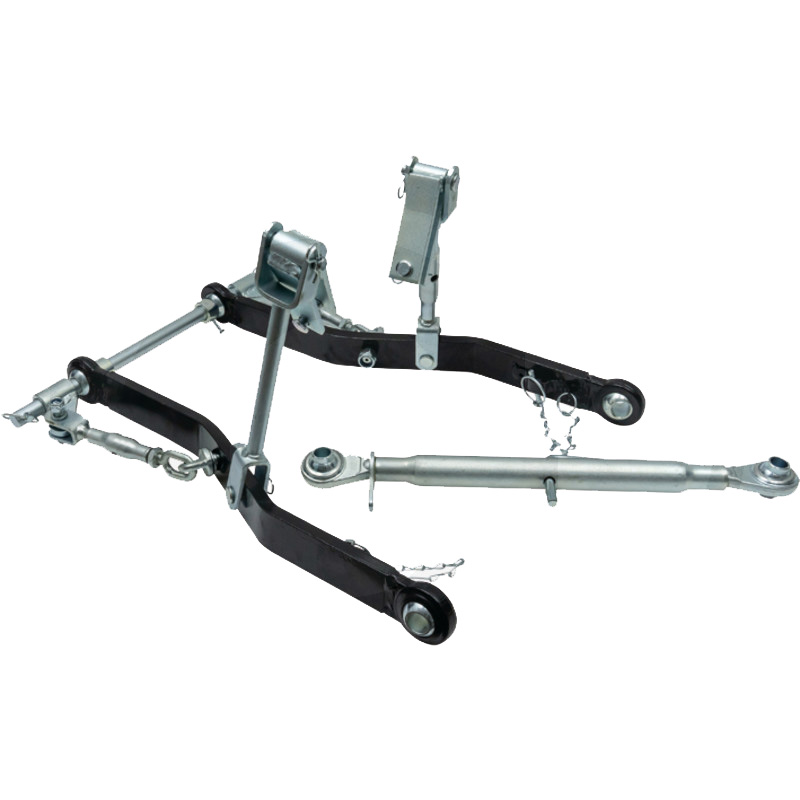

Tříbodový kompletní závěs pro malotraktory o délce ramen 60 cm

Kompletní zadní tříbodový závěs pro malotraktory – délka ramen 60 cm

• Univerzální zadní tříbodový závěs (kategorie 1) určený pro malotraktory japonských, evropských i českých značek. Robustní konstrukce, precizní zpracování a kompletní dodávka všech potřebných prvků umožňují jednoduchou montáž a plnohodnotné používání různých druhů závěsného nářadí.
• Závěs je vhodný pro Kubota, Iseki, Yanmar, Mitsubishi, Kioti, Farmtrac, Šálek, a mnoho dalších malotraktorů podobných rozměrů. Ramena mají skutečnou délku 67 cm, přičemž pracovní délka 60 cm je měřena od středu koule ke středu koule (kategorie 1 — vnitřní průměr koulí 22 mm).
• Součástí kompletu jsou ramena, zdvihací tyče (jedna pevná a jedna stavitelná), stabilizátory, montážní příčník a mechanicky stavitelný třetí bod, který umožňuje přesné nastavení sklonu neseného nářadí.
• Tříbodový závěs umožňuje připojení širokého spektra příslušenství — mulčovač, radlice, rotavátor, sklopná bedna, rozmetadlo, naviják, štípačka, paletizační vidle, vidle na balíky a další nářadí kompatibilní s kategorií KAT. 1.

Technické parametry

Ramena tříbodového závěsu

• Celková délka ramen: cca 67 cm
• Pracovní délka: 60 cm (měřeno od středu koule po střed koule)
• Vnitřní průměr koulí: 22 mm (KAT. 1)
• Šířka koule: 35 mm
• Tloušťka ramene: 16 mm
• Šířka ramene: 51 mm

Třetí bod (mechanicky stavitelný)

• Vnitřní průměr koulí: 19,2 mm (KAT. 1 — pro čep 19 mm)
• Délka ve staženém stavu: 510 mm (střed koule - střed koule)
• Maximální délka: cca 670 mm (střed koule - střed koule) - délka vytažené je cca pro bezpečné použití
• Průměr závitu: M24 × 3
• Délka pouzdra: 400 mm
• Nastavování pomocí aretační tyčky na pouzdře

Stabilizátory

• Průměr šroubu: M16

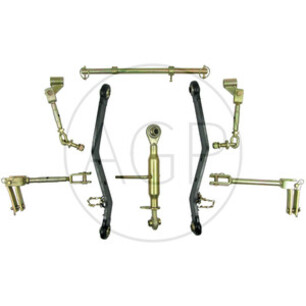

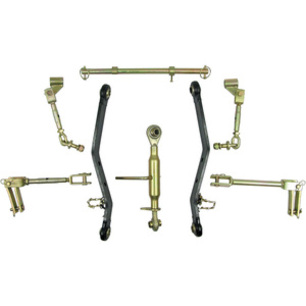

Obsah kompletní sady

• 2× spodní rameno
• 1× zdvihací tyč – pevná
• 1× zdvihací tyč – stavitelná
• 2× stabilizátor
• 1× příčník / upínací tyč
• 1× mechanický třetí bod

Využití tříbodového závěsu

Tříbodový závěs je nezbytnou součástí každého malotraktoru. Bez něj nelze za traktor bezpečně ani správně připojit žádné závěsné nářadí. Tento kompletní systém umožňuje agregaci široké škály příslušenství, které je pro práci s malotraktorem zásadní.

Sada je určena pro připojení nářadí jako:

• mulčovače
• rotavátory
• radlice na sníh
• sklopné bedny
• rozmetadla hnojiv a soli
• navijáky
• štípačky
• postřikovače
• zemeták
• paletizační vidle a vidle na balíky
• a veškeré další nářadí, které používá standard KAT. 1

Díky kompletní sestavě ramen, stabilizátorů a třetího bodu je možné systém snadno namontovat a začít okamžitě používat — bez tříbodového závěsu by připojení nářadí k malotraktoru nebylo možné.

Montáž zadního tříbodového závěsu

Níže uvedený postup je obecně platný pro malotraktory Kubota, Iseki, Yanmar, Mitsubishi, Farmtrac, Kioti a další stroje se stejnou konstrukcí zadního podvěsu.

1. Příprava traktoru

• Zaparkujte traktor na rovném povrchu a zajistěte jej ruční brzdou.
• Vypněte motor a vyjměte klíček ze zapalování.
• Zkontrolujte, zda jsou montážní čepy a body pod podvěsem volně přístupné.

2. Montáž spodních ramen (ramena hydrauliky)

• Položte obě ramena vedle sebe a vložte mezi ně upínací tyč (spojovací trubku), která spojuje ramena k sobě a zároveň drží jejich správnou rozteč.
• Prostrčte čepy skrz držáky ramen a upínací tyč a následně je zajistěte závlačkami.
• Celou sestavu (ramena + upínací tyč) nyní přiložte na boční úchyty traktoru.
• Na levé i pravé straně přiložte rameno k držáku na traktoru a prostrčte montážní čep.
• Zajistěte oba čepy pojistnými sponami/závlačkami.
• Zkontrolujte volnost pohybu — ramena musí jít volně zdvihat hydraulikou a nesmí být v kříži.

3. Montáž zdvihacích tyčí (táhel hydrauliky)

• Sada obsahuje jednu pevnou a jednu stavitelnou posuvnou zdvihací tyč.
• Horní oka tyčí připevněte k výkyvným ramenům hydrauliky na traktoru.
• Spodní oka zdvihacích tyčí připojte ke spodním ramenům (na zadní části ramen je vždy příprava – otvor s čepem).
• Zajistěte čepy závlačkami.
• Pomocí stavitelné tyče lze vyrovnávat sklon nářadí do stran.

4. Montáž stabilizátorů (omezovače vychýlení)

• Stabilizátory zabraňují nadměrnému vybočení ramen do stran.
• Jeden konec stabilizátoru uchyťte k rámu traktoru.
• Druhý konec připevněte ke spodnímu rameni.
• Dotáhněte posuvné šrouby stabilizátoru tak, aby ramena měla malou, ale ne příliš velkou vůli.
• Správné nastavení stabilizátorů je důležité pro stabilní práci s nářadím.

5. Montáž horního bodu – třetího bodu

• Zkontrolujte typ horního držáku třetího bodu na vašem malotraktoru.
  U malotraktorů existují různé varianty držáků, které NEJSOU univerzální pro všechny modely.
  Pro snadnější montáž je možné použít jeden z těchto držáků:

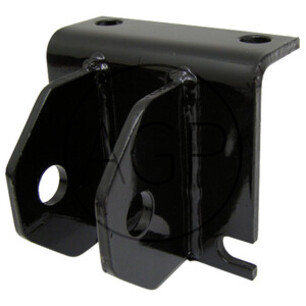

  Jednoděrový držák třetího bodu – vhodný pro traktory s jedním centrálním otvorem

  Tříděrový držák třetího bodu – pro traktory s možností volby několika výšek uchycení

  Upozornění: Tyto držáky nejsou univerzální. Je nutné ověřit kompatibilitu s konkrétním malotraktorem.


• Nasaďte horní oko třetího bodu do příslušného držáku na traktoru.
• Prostrčte montážní čep a zajistěte jej závlačkou nebo pojistkou.
• Dolní oko třetího bodu připojte k nářadí – provádí se to až po zasunutí nářadí mezi spodní ramena.
• Pomocí stavěcí tyčky na pouzdře třetího bodu (otáčením závitové části) nastavte požadovaný úhel nářadí.
• Zkrácením třetího bodu nářadí nakláníte dopředu.
• Prodloužením nářadí nakláníte dozadu.
• Po nastavení úhlu zajistěte seřizovací část kontramatkou, pokud je na třetím bodu k dispozici.

6. Kontrola montáže

Po sestavení celého systému proveďte kontrolu:

• Ramena se pohybují volně a nejsou v kříži
• Všechny čepy jsou zajištěny závlačkami
• Stabilizátory mají správnou vůli
• Třetí bod jde plynule nastavit
• Nic nedrhne o pneumatiky, blatníky nebo rám

7. Připojení nářadí

• Najedťe traktorem k nářadí tak, aby čepy nářadí byly mezi spodními rameny.
• Nasuňte ramena na čepy nářadí a zajistěte je.
• Připojte třetí bod.
• Nastavte výšku zdvihu a úhel nářadí pomocí hydrauliky a třetího bodu.

Doporučení pro snadnější práci – rychlovýměna nářadí

Pro pohodlnější a rychlejší zapojování / odpojování nářadí doporučujeme nahradit koncová oka na ramenech navařovacími háky KAT. 1:

Háky do spodních ramen kategorie 1 pro malotraktory

Výhody hákového systému:

• není nutné ručně zasouvat čepy
• ramena stačí pouze podsunout pod koule na nářadí
• při zvednutí ramen nářadí samo zaklapne
• výrazně rychlejší výměna nářadí
• ideální při častém střídání více adaptérů

Háky se navaří místo původních ok – doporučujeme odbornou montáž
