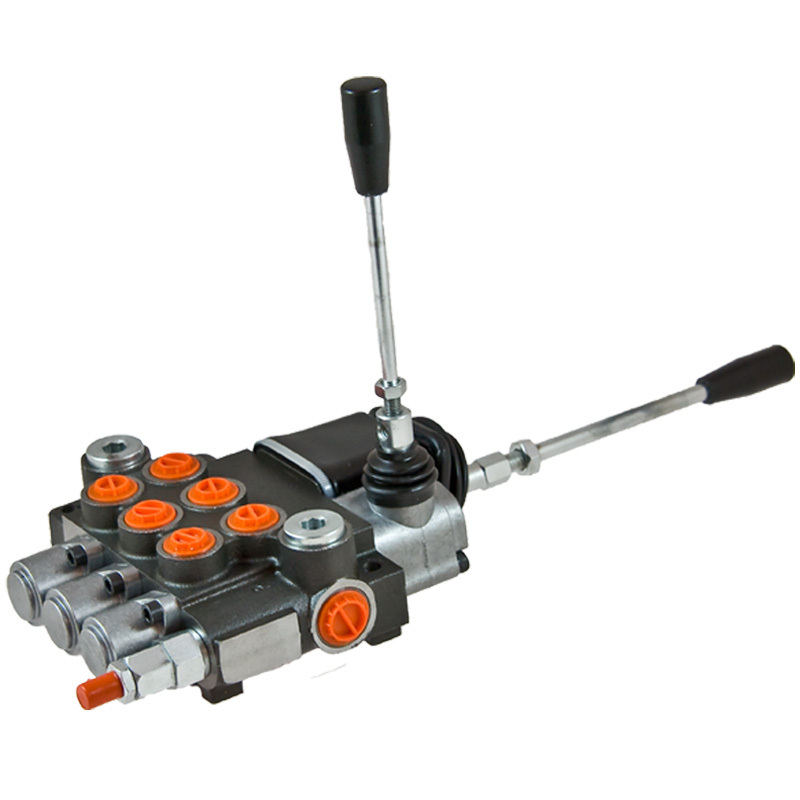

Hydraulický rozvaděč 3 sekční s 1 křížovou pákou o průtoku 40l/min
- průtok 40 l/min
- 3 sekční
- 3x dvojčinné sekce s 1x joystickem a 1x pákou
- včetně nastavitelného pojišťovacího ventilu
- provozní tlak maximálně 300 bar
- univerzální použití ve více odvětví
Máte dotaz k produktu?
Napište nám, brzy se ozveme
Hydraulický rozvaděč 3 sekční s křížovou pákou
Hydraulický rozvaděč 3 sekční s křížovou pákou k ovládání hydraulických okruhů s dvojčinnými hydraulickými válci (ovládání u hydraulického válce nahoru/dolů). Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě a to za pomocí HPCO šroubení k přenosu tlaku.
Technické parametry rozvaděče
- Nom. pracovní tlak v sekci pod označením P - N: 250 bar
- Nom pracovní tlak v sekci pod označením A - B: 300 bar
- Max. provozní tlak 300 bar.
- Průtok: 40 l/min
- Provedení: monoventil z litinové oceli
- Možno zapojit sériově do soustavy s dalšími rozvaděči.
- Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
- Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
- V neutrální poloze je volný průtok P - T , a A,B uzavřeny
- Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)
Rozměry hydraulického rozvaděče
- A (mm): 60
- B (mm): 80
- C (mm): 164
- D (mm): 132
Rozměr závitů
- Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
- Rozměr závitu pod označením A-B - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.
Vnitřní závity v rozvaděči jsou BSP v případě že potřebujete zapojit k rozvaděči hydraulické hadice s metrickými závity, použijte toto šroubení s metrickým závitem.
Montáž a připojení hydraulického rozvaděče
- Vstup od čerpadla do rozvaděče: P
- Zpátečka do nádrže: T
- Výstupy k jednotlivým sekcí k pístnicím: A,B
Polohy rozvaděče
Tento 3 sekční rozvaděč má všechny polohy dvojčinné. Dvě sekce rozvaděče se ovládají pomocí jedné křížové páky neboli i joysticku. Křížová páka se ovládá nahoru - dolů a doprava - doleva, v prostřední poloze je nula. Zbývající sekce se ovládá pomocí klasické páčky a tam je poloha 1 - 0 - 2 (nahoru - dolů).
Využití
Vhodné pro ovládání hydraulického okruhu s dvojčinným válcem.
Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..
- Š (mm) 80
- Funkce řídicího pístu 3 x dw
- Přípoj P-T-N 1/2"
- Přípoj A-B 3/8"
