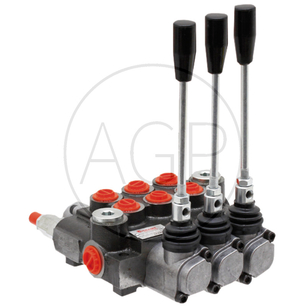

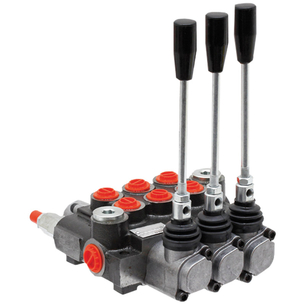

Hydraulický rozvaděč 3 pákový dvojčinný s 1 plovoucí polohou o průtoku 40l/min

  • průtok 40 l/min
  • 3 sekční
  • 3x dvojčinné sekce s 1x plovoucí sekcí
  • včetně nastavitelného pojišťovacího ventilu
  • provozní tlak maximálně 300 bar
  • univerzální použití ve více odvětví
  • například pro čelní nakladač
3 200 Kč / ks
2 644,63 Kč bez DPH
Skladem na e-shopu
Skladem na prodejně
Kód:
Máte dotaz k produktu?

Napište nám, brzy se ozveme

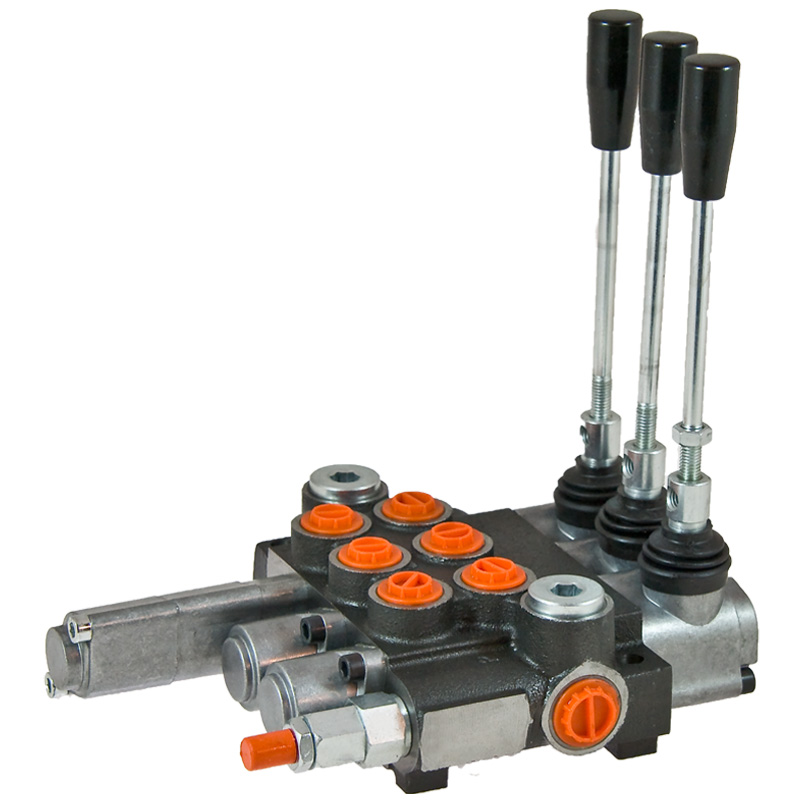

Hydraulický rozvaděč 3 pákový s 1 plovoucí polohou

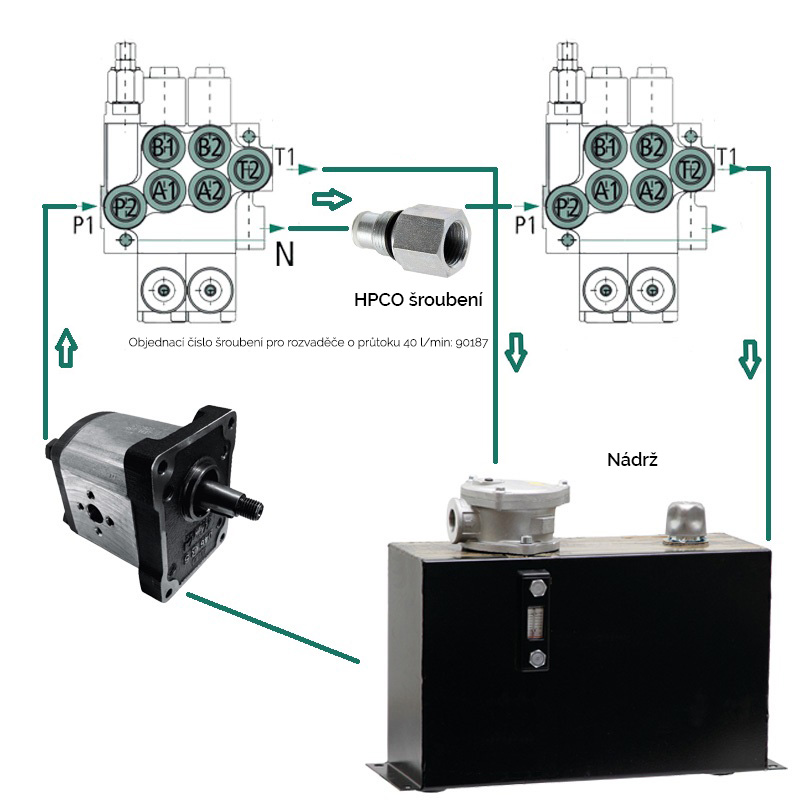

Třísekční hydraulický rozvaděč s plovoucí polohou k ovládání hydraulických okruhů s dvojčinnými hydraulickými válci (ovládání u hydraulického válce nahoru/dolů). Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě a to za pomocí HPCO šroubení k přenosu tlaku

Technické parametry rozvaděče

  • Nom. pracovní tlak v sekci pod označením P - N: 250 bar
  • Nom pracovní tlak v sekci pod označením A - B: 300 bar
  • Max. provozní tlak 300 bar.
  • Průtok: 40 l/min
  • Provedení: monoventil z litinové oceli
  • Možno zapojit sériově do soustavy s dalšími rozvaděči.
  • Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
  • Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
  • V neutrální poloze je volný průtok P - T , a A,B uzavřeny
  • Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

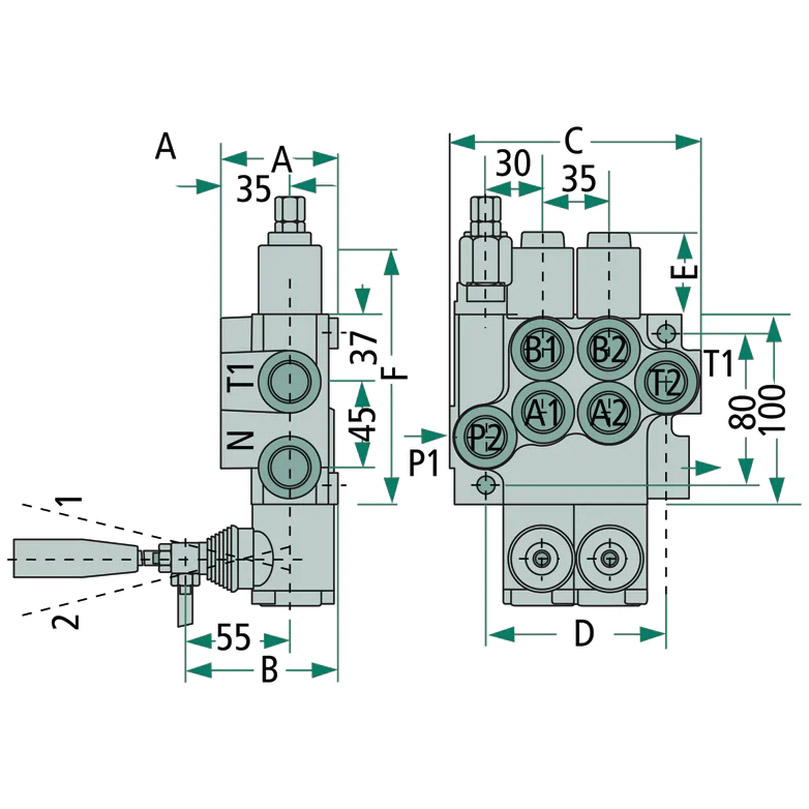

Rozměry hydraulického rozvaděče

  • A (mm): 60
  • B (mm): 80
  • C (mm): 164
  • D (mm): 132

Rozměr závitů

  • Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
  • Rozměr závitu pod označením A-B  - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.

Vnitřní závity v rozvaděči jsou BSP v případě že potřebujete zapojit k rozvaděči hydraulické hadice s metrickými závity, použijte toto šroubení s metrickým závitem

Montáž a připojení hydraulického rozvaděče

  • Vstup od čerpadla do rozvaděče: P
  • Zpátečka do nádrže: T
  • Výstupy k jednotlivým sekcí k pístnicím: A,B

Polohy rozvaděče

Tento tří sekční rozvaděč má všechny tři polohy dvojčinné. U dvou poloh má rozvaděč na páce tyto polohy 1 - 0 - 2, to je páčka nahoru a dolů a mezi tím je neutrální poloha. U třetí páky je poloha na páce tato 1 - 0 - 2 - 3, polohy 1 a 2 jsou klasické jak u obou poloh ale je na víc poloha 3. Do polohy 3 musíte páku protlačit, kde právě je ta plovoucí poloha.

Využití

Vhodné pro ovládání hydraulického okruhu s dvojčinným válcem. Například se používá pro ovládání čelního nakladače, kde právě využijete plovoucí poloho, dále se využívá k ovládání nízko-otáčkového rotačních hydromotoru.
Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..

  • Š (mm) 80
  • Funkce řídicího pístu 3 x dw
  • Přípoj P-T-N 1/2"
  • Přípoj A-B 3/8"
