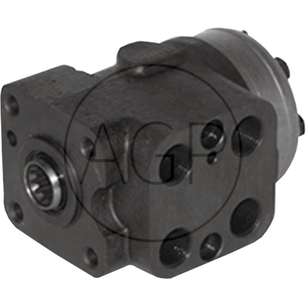

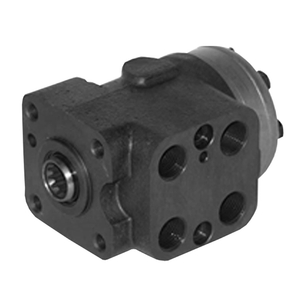

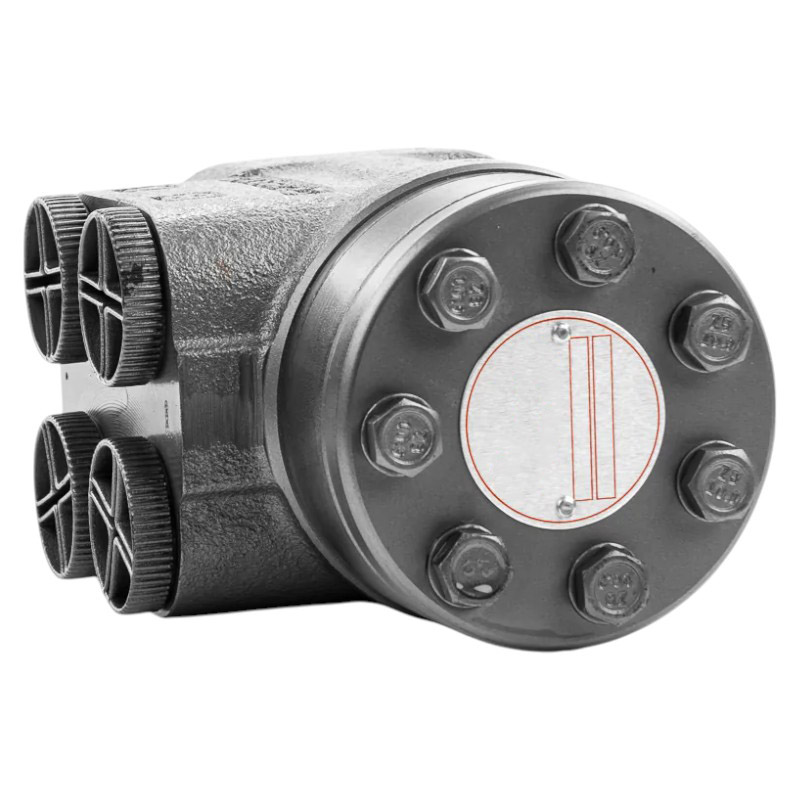

Orbitrol OSPC50ON o objemu 50cm³/ot pro hydraulické řízení

Orbitrol OSPC 50ON – řízení pro otevřené hydraulické systémy

Orbitrol OSPC 50ON je hydraulická řídicí jednotka, určená pro přesné ovládání směru jízdy strojů s hydrostatickým řízením – jako jsou zemědělské traktory, čelní nakladače, komunální stroje či stavební technika. Tento model disponuje objemovým výkonem 50 cm³ na jeden otáč volantem, což z něj činí ideální volbu pro stroje, kde je požadováno rychlé, ale přesné řízení s menším objemem oleje.

Vlastnosti

• Objemový výkon: 50 cm³/ot – znamená, že na jednu otočku volantu protlačí orbitrol 50 cm³ hydraulické kapaliny.
• Maximální pracovní tlak P: 175 bar
• Maximální tlak v T (návratovém okruhu): 25 bar
• Přípoj A/B: 1/2" BSP závit
• Délka L1: 130 mm
• Označení „O“: Otevřený střed – v neutrální poloze je průtok mezi čerpadlem a nádrží otevřený, což snižuje zatížení čerpadla a zvyšuje efektivitu systému.
• Označení „N“ (non-reaction): Volant nereaguje zpětně na pohyb kol – vnější síly neotáčí volantem, což přispívá k pohodlí a bezpečnosti obsluhy.

Integrované bezpečnostní ventily:

• Přetlakový ventil: 140 bar
• Šokový ventil (pro levý a pravý okruh): 200 bar
• Doplňovací ventil (v L a R)
• Zpětný ventil ve větvi P

K čemu se orbitrol používá?

Orbitrol je srdcem hydrostatického řízení – zajišťuje rozvod hydraulického oleje z čerpadla do dvojčinného válce, který natáčí kola stroje. Na rozdíl od klasického mechanického řízení není mezi volantem a koly pevné spojení – orbitrol převádí otáčení volantu na pohyb oleje, který pak působí na písty.

Používá se zejména:

• U traktorů (Zetor, John Deere, New Holland aj.)
• Stavebních strojů (nakladače, smykové nakladače)
• Lesnických a komunálních strojů

Přepočet objemového výkonu na průtok (l/min)

Pro hrubý výpočet průtoku orbitrolu za minutu lze použít orientační vzorec: Q (l/min) = V × n / 1000

Kde:

• Q je průtok v litrech za minutu
• V je objem na otáčku (50 cm³)
• n je počet otáček za minutu

Např. při 100 ot./min: Q = 50 × 100 / 1000 = 5 l/min

Shrnutí výhod

• Kompaktní provedení vhodné pro menší stroje
• Nízký objemový výkon = vyšší přesnost řízení
• Vestavěné bezpečnostní ventily pro spolehlivý provoz
• Nevrací zpětné síly do volantu – komfortní obsluha
• Určeno pro otevřený hydraulický systém
