Kardanová hřídel s přetěžovací spojkou "řechtačka" o délce 1210 mm s točivým momentem 1200 Nm

Kardan o délce 1210 mm s přetěžovací radíální spojkou 1200 Nm

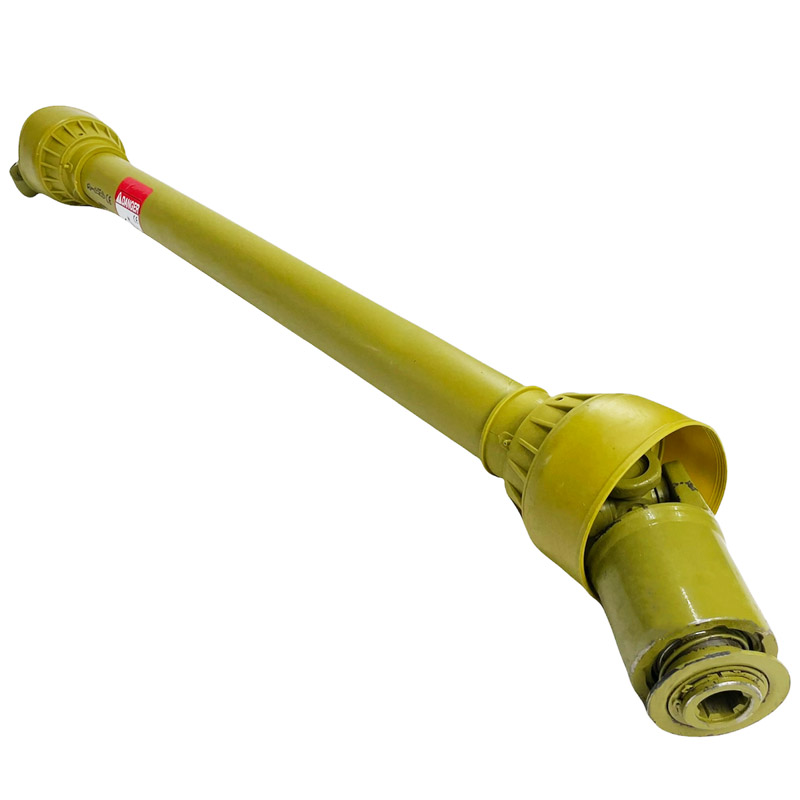

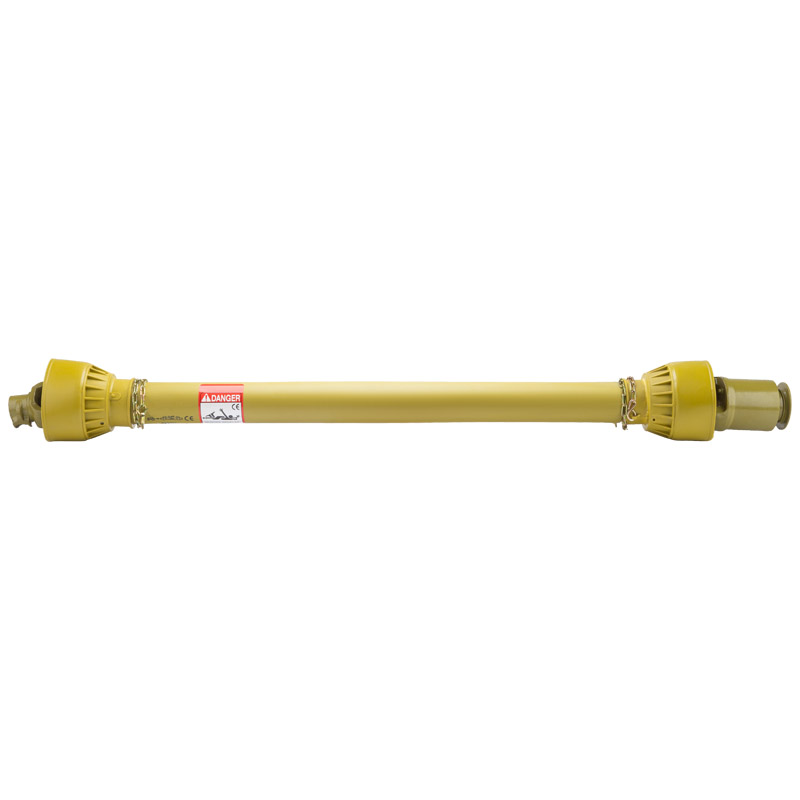

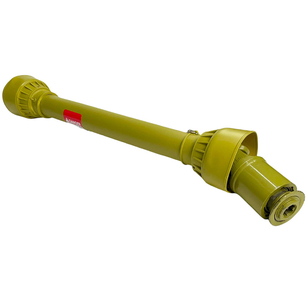

Tato kardanová hřídel o délce 1210 mm je vybavena bezpečnostní spojkou typu "řechtačka" s točivým momentem 1200 Nm. Na jedné straně se nachází hvězdicová/radiální spojka, která je určena pro případy, kdy hrozí přetížení – v takových situacích se spojka začne uvolňovat a vydává charakteristický cvakavý zvuk, odtud název "řechtačka". Druhý konec kardanové hřídele je osazen standardním kloubem. Jak na straně spojky tak standardního kloubu je připojení na klasickou šestidrážkou o rozměru 1 3/8" 6 zubů . Vnitřní profilová trubka má tvar citrónu, což zajišťuje vyšší pevnost a spolehlivost při přenosu výkonu. Daná velikost trubky je dimenzovaná na daný přenos síly.

Vlastnosti

• Bezpečnostní spojka "řechtačka": Při přetížení se spojka uvolní, čímž ochrání celý systém.
• Točivý moment: 1200 Nm – maximální síla, kterou spojka přenáší.
• Délka: 1210 mm (měřeno od kříže po kříž)
• Konstrukční řada: 4 – přenos výkonu až 39 kW při 540 ot/min a 59 kW při 1000 ot/min.
• Velikost kříže na straně traktoru: 32 x 76 mm
• Velikost kříže na straně zařízení: 32 x 76 mm
• Připojení ze strany traktoru a zařízení je stejné, na standardní šestidrážku o rozměru 1 3/8" 6 zubů

Použití

Kardanová hřídel je navržena pro pohon různých zařízení za traktorem, jako jsou mulčovače, lisy na balíky a další zemědělské stroje. Tato konkrétní hřídel je ideální pro aplikace, kde může dojít k přetížení, což by mohlo poškodit převodovku nebo samotný kardan. Bezpečnostní spojka chrání celý systém tím, že při přetížení dojde k jejímu uvolnění a pohon se přeruší, aniž by došlo k poškození. Točivý moment spojky je 1210 Nm, což je maximální síla, kterou spojka dokáže přenést, aniž by došlo k jejímu uvolnění. Točivý moment je klíčovým parametrem, který určuje, jak velkou sílu může spojka přenášet, a je důležité ho správně zvolit v závislosti na výkonu traktoru a náročnosti dané aplikace.

Zajímavost

Spojka "řechtačka" získala svůj název díky charakteristickému zvuku, který vydává při uvolnění pod přetížením – podobně jako když něco "řechtá". Tento zvuk slouží jako indikace, že zařízení dosáhlo svého limitu a chrání tak celý mechanismus před poškozením.
