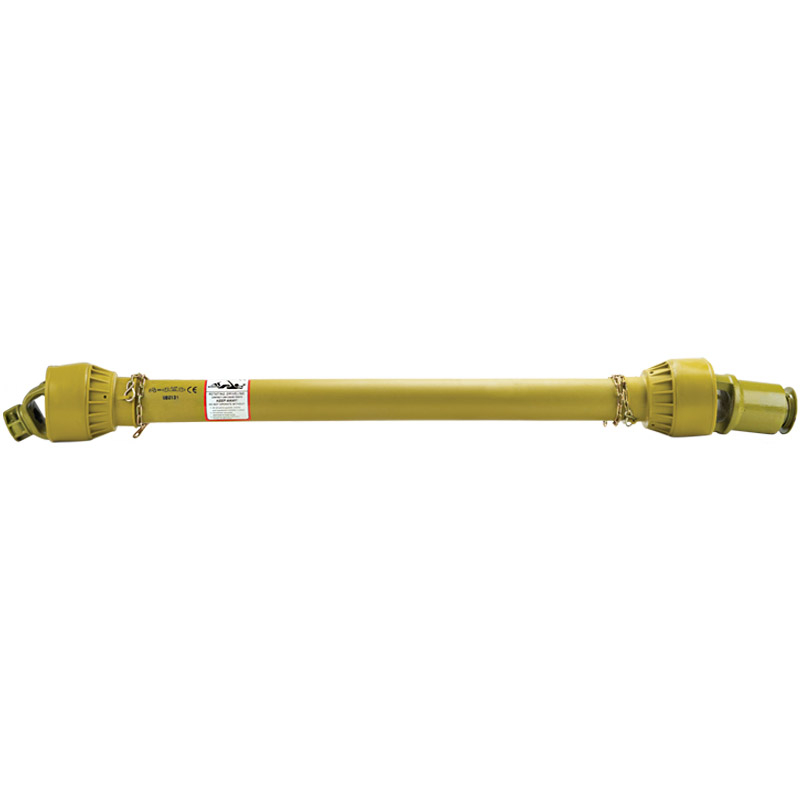

Kardan s přetěžovací spojkou (řechtačka) o délce 1210 mm s momentem 1200 Nm a vnitřní hvězdicovou trubkou

Kardanová hřídel s přetěžovací radiální spojkou (řechtačka) – délka 1210 mm, 1200 Nm, hvězdicový profil

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním strojem v aplikacích, kde hrozí nárazové zatížení nebo přetížení pohonu. Kardan je vybaven přetěžovací radiální čepovou spojkou typu „řechtačka“, která při překročení nastaveného točivého momentu 1200 Nm ochrání traktor, převodovku i připojené zařízení před poškozením. Radiální spojka při přetížení začne prokluzovat a vydává charakteristický cvakavý zvuk („řechta“), který obsluze okamžitě signalizuje přetížení soustavy. Po odstranění příčiny přetížení se spojka opět automaticky zapojí. Díky konstrukční velikosti 5 a hvězdicovému profilu trubek je kardan vhodný i pro náročnější zemědělské aplikace, kde je vyžadována vysoká pevnost, odolnost a dlouhá životnost.

Technické parametry

• Celková délka (Lz): 1210 mm (měřeno od středu kříže po střed kříže)
• Konstrukční velikost: 5
• Maximální točivý moment spojky: 1200 Nm
• Spojka: přetěžovací radiální čepová spojka (řechtačka)
• Profil trubek: hvězdicový profil (hvězda)
• Vnitřní hvězdicová trubka: 51 mm
• Vnější hvězdicová trubka: 61 mm
• Připojení PTO (traktor / stroj): 1 3/8" – 6 zubů (standardní šestidrážka) na obou stranách
• Zajištění na hřídeli: pružný zajišťovací kolík
• Velikost kříže – strana traktoru: 36 × 88,8 mm
• Velikost kříže – strana zařízení: 36 × 88,8 mm

Konstrukční vlastnosti a ochrana pohonu

Přetěžovací radiální spojka (řechtačka)

• Při přetížení odpojí přenos výkonu
• Chrání převodovku traktoru, PTO i pracovní stroj
• Automatické opětovné sepnutí po odstranění přetížení
• Akustická signalizace přetížení (cvakavý zvuk)

Hvězdicový profil trubek

• Vysoká pevnost a torzní tuhost
• Rovnoměrný přenos síly
• Vhodný pro vyšší zatížení a delší provozní intervaly

Umístění přetěžovací spojky (řechtačky)

Přetěžovací radiální spojka (řechtačka) se standardně montuje na stranu zařízení (nářadí), nikoli na stranu traktoru.

Proč je spojka na straně stroje:

• chrání převodovku a pracovní ústrojí stroje (mulčovač, rotavátor, lis atd.)
• při přetížení okamžitě rozpojí přenos síly, ještě před poškozením stroje
• zajišťuje správnou funkci ochrany proti rázům při zablokování pracovního nástroje
• minimalizuje namáhání kardanu a vývodové hřídele traktoru

Použití kardanu

Kardanová hřídel s přetěžovací spojkou je ideální zejména pro stroje, u kterých může docházet k nárazům, blokování nebo kolísání zatížení, například: mulčovače, rotační brány, rotavátory, lisy na balíky, půdní frézy, drtiče a štěpkovače a další PTO stroje s rizikem přetížení Použití bezpečnostní spojky výrazně prodlužuje životnost celého pohonného systému.

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný provoz.

Minimální přesah profilu: P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Kardan nesmí pracovat v krajních polohách – ani zcela stažený, ani příliš vysunutý.

Postup úpravy délky:

1. Rozpojte obě poloviny kardanu a přiložte je mezi traktor a stroj v nejkratší pracovní poloze
2. Zkontrolujte přesah profilu
3. Sejměte ochranné kryty
4. Zkraťte profilové trubky i kryty o stejnou délku
5. Odstraňte otřepy, promažte kluzné plochy a sestavte zpět
6. Před spuštěním zkontrolujte délku, přesah a úhel natočení

Provoz, údržba a bezpečnost

• Před montáží nebo demontáží vždy vypněte motor traktoru
• Kardan pravidelně promazávejte (cca každých 8 provozních hodin)
• Řetízky ochranného krytu musí být správně upevněny
• Nikdy nemanipulujte s kardanem, pokud se otáčí
• Nečistěte ložiska tlakovou vodou

Certifikace a normy

Kardan splňuje platné bezpečnostní normy EU (CE) a je vhodný pro provoz v zemědělství i profesionálním nasazení.

Výhody tohoto kardanu

• přetěžovací ochrana 1200 Nm – maximální ochrana pohonu
• radiální spojka „řechtačka“ – okamžitá reakce na přetížení
• hvězdicový profil – vysoká pevnost a životnost
• standardní připojení 1 3/8" – 6 zubů
• vhodný pro náročné PTO aplikace
• certifikace CE – bezpečný provoz v EU
