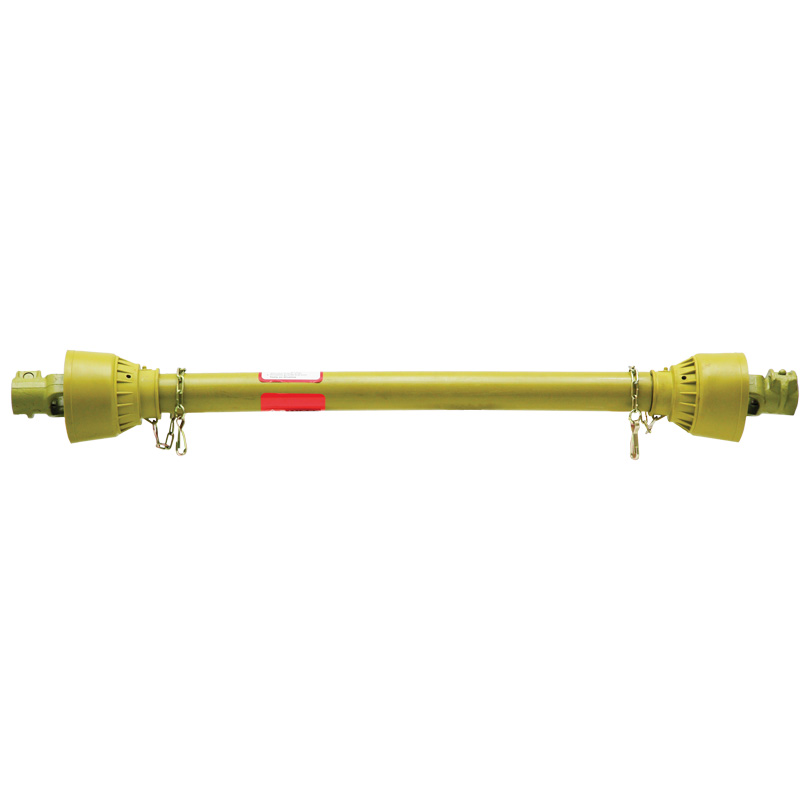

Kardanová hřídel délce 560 mm o výkonu 39 kW na traktor

  • 560 mm (od křížku po křížek)
  • výkon při 540 ot/min 39 kW
  • výkon při 1000 ot/min 59 kW
  • profilovaná trubka tvaru citrónu
  • připojení na šesti drážku
  • zajištění na pružný kolík
3 000 Kč / ks
2 479,34 Kč bez DPH
Skladem na e-shopu
Skladem na prodejně
Kód:
Máte dotaz k produktu?

Napište nám, brzy se ozveme

Kardanová hřídel k traktoru o délce 560 mm

Kloubová hřídel za traktor k pohonu přípojného zařízení za traktor o délce 560 mm. Délka je měřena od středu křížku po střed křížku. Vnitřní profilovaná trubka kardanu je tvaru citrónu.

Rozměry a technické údaje

  • Délka: 560 mm (měřeno od středu křížku po střed křížku)
  • Výkon při 540 ot/min: 39 kW
  • Výkon při 1000 ot/min: 59 kW
  • Výkonnostní třída: 4
  • Vnitřní profilová trubka "citrón" (označení trubek G5/G6)
  • Zapojení: šestidrážka (1 3/8" 6 zubů)
  • Velikost kříže na straně traktoru: 32 x 76 mm (průměr misky x šířka křížku)
  • Velikost kříže na straně zařízení: 32 x 76 mm (průměr misky x šířka křížku)
  • Šířka profilované citrónové trubky G5 je 39,5 mm a síla stěny 3 mm
  • Šířka profilované citrónové trubky G6 je 48 mm a síla stěny 4 mm

Využití kardanové hřídele

Kardan slouží k pohonu zařízení za traktorem. Tento kardan už není slabý a ani silný, jedná se o takový střed. Využívá se například k pohonu štípačky, navijáku, rotavátoru, menšímu mulčovači a sekačce (bubnové i diskové), atd. Nejčastěji se využívá k štípačce za traktor například Zetor, dále za jiné značky traktorů a malotraktorů.

Připojení a zajištění kardanu

Připojení kardanu je k šesti drážkové vývodové hřídeli jak ze strany traktoru tak z druhé strany k připojení k příslušenství. Zajištění kardanu k hřídeli traktoru nebo příslušenství je pomocí pružného kolíku. Zajišťovací kolíček je vybaven pružinkou. Dále k zajištění kardanu slouží i řetízek který je na obou stranách, tento zajišťovací řetízek slouží proti pootočení kardanu, tak aby nehrozilo namotání uživatele na kardan. Kardan by se neměl točit s krytem, správně by se měli točit jen vnitřní díly a kryt kardanu by měl být nehybné. Proto se kardan zajišťuje řetízky. Řetízky dále slouží jako uchycení kardanu při odpojování, pomocí řetízku uchytíte kardan například k držáku třetího bodu apod. Tak aby "nevisel" kardan z vývodové hřídele.
