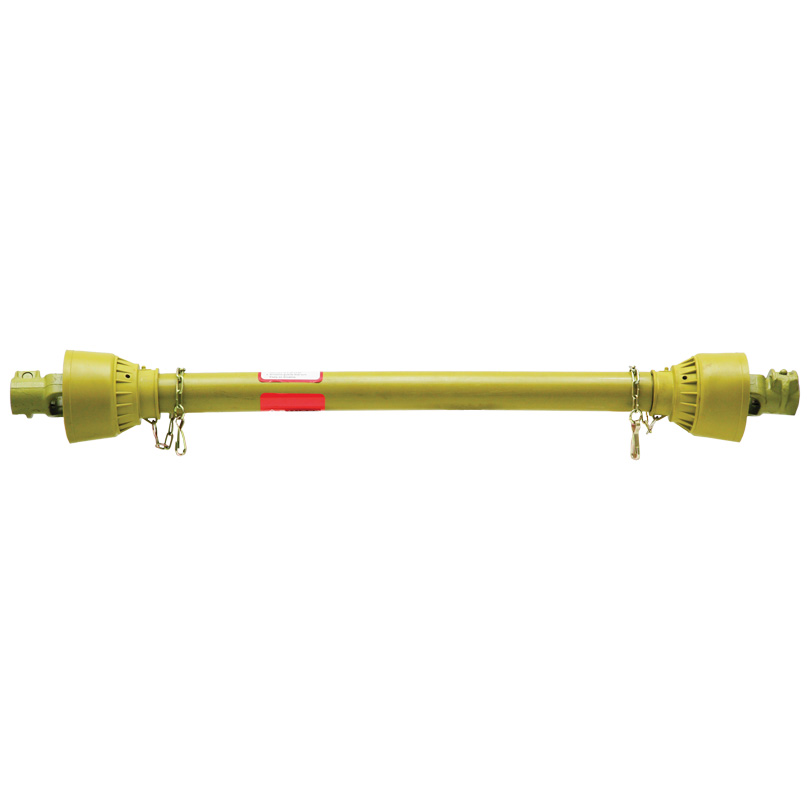

Kardan s citronovým profilem o délce 460 mm, o výkonu 12 kW

Kardan k traktoru o délce 460 mm

Kloubová hřídel za traktor a malotraktor k pohonu závěsné techniky o délce 460 mm. Délka je měřena od středu křížku po střed křížku. Vnitřní profilovaná trubka kardanu je tvaru citrónu.

Rozměry a technické údaje

• Délka: 460 mm (měřeno od středu křížku po střed křížku)
• Výkon při 540 ot/min: 12 kW
• Výkon při 1000 ot/min: 17 kW
• Výkonnostní třída: 1
• Vnitřní profilová trubka "citrón" (označení trubek G1/G2)
• Zapojení: šestidrážka (1 3/8" 6 zubů)

Využití kardanové hřídele

Kardan slouží k pohonu zařízení za traktorem. Tento kardan je slabší konstrukční řady, není vhodný na velký odpor ale na lehký pohon. Využívá se například k pohonu postřikovače, rozmetadla minerálních hnojiv, hydraulického čerpadla, pohonu převodovaných zařízení, k menšímu obraceči sena, atd. U malotraktorů lze použít například k rotavátoru, mulčovači atd.

Připojení a zajištění kardanu

Připojení kardanu je k šesti drážkové vývodové hřídeli jak ze strany traktoru tak z druhé strany k připojení k příslušenství. Zajištění kardanu k hřídeli traktoru nebo příslušenství je pomocí pružného kolíku. Zajišťovací kolíček je vybaven pružinkou. Dále k zajištění kardanu slouží i řetízek který je na obou stranách, tento zajišťovací řetízek slouží proti pootočení kardanu, tak aby nehrozilo namotání uživatele na kardan. Kardan by se neměl točit s krytem, správně by se měli točit jen vnitřní díly a kryt kardanu by měl být nehybné. Proto se kardan zajišťuje řetízky. Řetízky dále slouží jako uchycení kardanu při odpojování, pomocí řetízku uchytíte kardan například k držáku třetího bodu apod. Tak aby "nevisel" kardan z vývodové hřídele.
