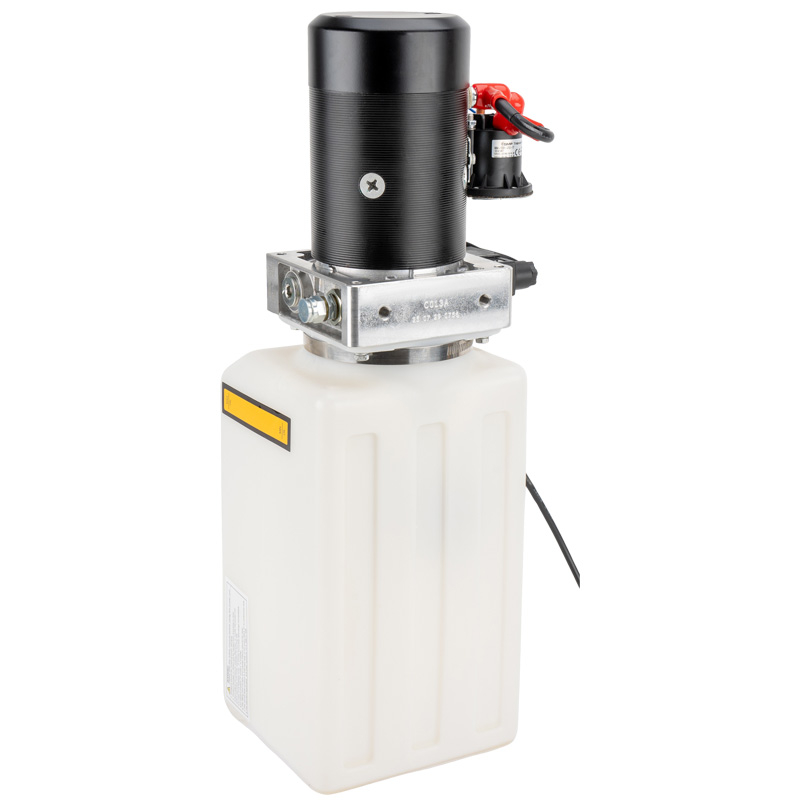

Hydraulický agregát 12 V s ovládáním a nádrží 8 l o výkonu 1,6 kW

Hydraulický agregát 12 V s ovládáním, nádrž 8 l, výkon 1,6 kW

Hydraulický agregát s ovládáním je kompaktní hydraulická jednotka určená pro napájení hydraulických okruhů u různých strojů, zařízení a nástaveb. Díky napájení 12 V DC je vhodný například pro použití u přívěsů, sklápěcích zařízení, zvedacích mechanismů, servisních vozidel, pracovních strojů a dalších mobilních aplikací, kde není k dispozici klasický elektrický rozvod.

Agregát je vybaven elektromotorem o výkonu 1,6 kW, hydraulickým čerpadlem o objemu 2,5 ccm, plastovou nádrží o objemu 8 litrů a ovládacím panelem pro jednoduché ovládání pohybu nahoru/dolů. Maximální provozní tlak je 160 bar, jmenovitý pracovní tlak 140 bar a maximální průtok činí 6 l/min.

Hydraulický agregát je vhodný pro aplikace, kde je potřeba kompaktní a samostatná hydraulická jednotka s vlastním motorem, nádrží a ovládáním.

Výhody

• Hydraulický agregát s ovládáním
• Napájení 12 V DC
• Výkon motoru 1,6 kW
• Plastová nádrž o objemu 8 l
• Maximální provozní tlak 160 bar
• Pracovní tlak 140 bar
• Maximální průtok 6 l/min
• Čerpadlo 2,5 ccm
• Přípojky P a T: BSP 3/8"
• Vhodné pro mobilní hydraulické aplikace
• Kompaktní provedení

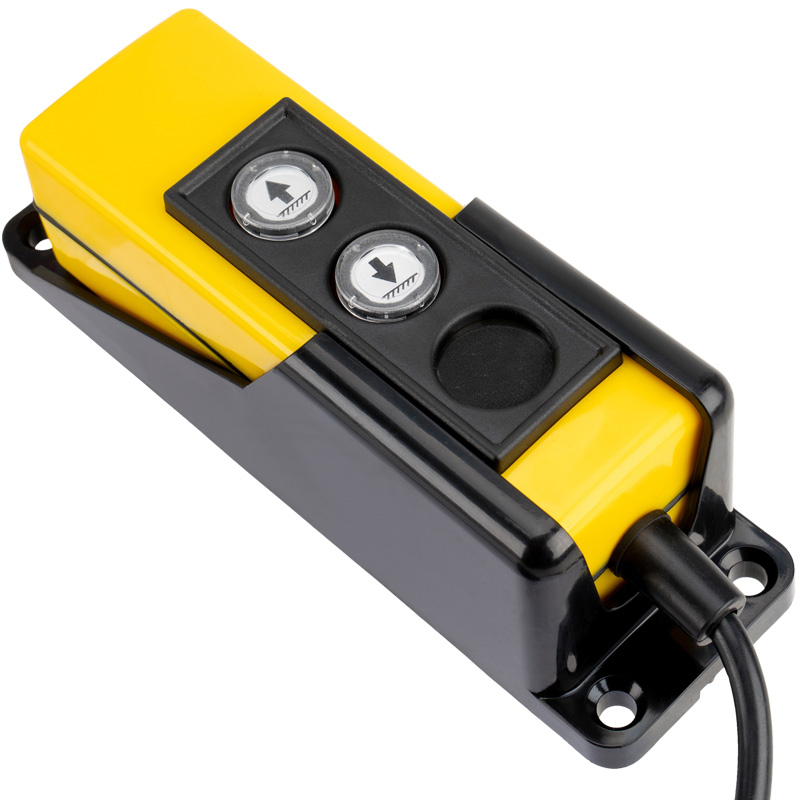

• Součástí je ovládací panel
• Vhodné například pro sklápění, zvedání a ovládání hydraulických mechanismů

Technické parametry

• Napětí: 12 V
• Napájení: stejnosměrný proud DC
• Výkon motoru: 1,6 kW
• Čerpací výkon / objem čerpadla: 2,5 ccm
• Jmenovitý tlak PN: 140 bar
• Maximální provozní tlak: 160 bar
• Maximální průtok: 6 l/min
• Objem nádrže: 8 l
• Materiál nádrže: plast
• Závit připojení: 3/8" PBSP
• Řízení: 2/2cestný spouštěcí ventil 12 V DC
• Šířka: 215 mm
• Výška: 211 mm
• Délka: 555 mm

Provozní zatížení motoru

Hydraulický agregát je určený pro krátkodobý a přerušovaný provoz. Údaj S2: 2,5 min znamená, že motor může běžet souvisle maximálně přibližně 2,5 minuty. Poté je potřeba nechat agregát vychladnout.

Údaj S3: 10 % ED označuje přerušovaný provoz, kdy může být agregát v chodu přibližně 10 % času a zbytek času musí být v klidu kvůli chlazení motoru. Například při desetiminutovém pracovním cyklu to odpovídá přibližně 1 minutě provozu a 9 minutám přestávky.

Agregát je proto vhodný pro krátké pracovní úkony, jako je zvedání nebo spouštění hydraulického válce, například u sklápěcích přívěsů. Není určený pro nepřetržitý dlouhodobý chod.

Ovládání hydrauliky

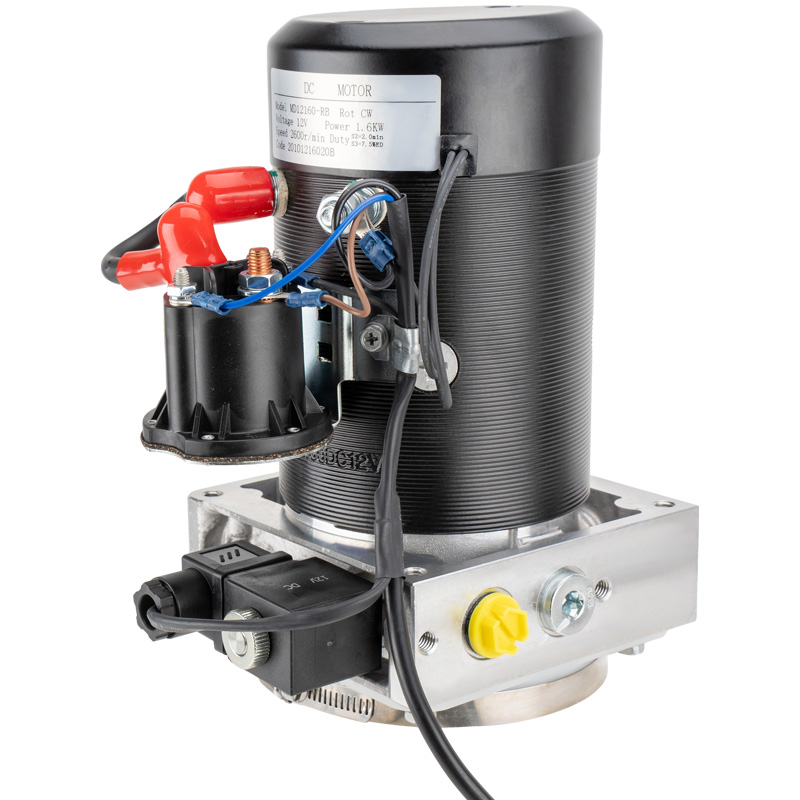

Agregát je vybaven 2/2cestným spouštěcím ventilem 12 V DC. Tento ventil slouží ke spouštění hydraulického válce dolů. Při zvedání se spustí elektromotor s čerpadlem, které tlačí olej do hydraulického válce. Při spouštění se otevře elektricky ovládaný ventil a olej se vrací zpět do nádrže. Toto provedení je vhodné zejména pro jednočinné hydraulické válce, například u sklápěcích přívěsů, kde se válec vysouvá tlakem oleje a při spouštění se zasouvá zpět vlastní vahou korby nebo mechanismu.

Použití

Hydraulický agregát lze použít například pro:

• sklápěcí přívěsy
• hydraulické zvedací mechanismy
• malé zvedací plošiny
• opěrné nohy k přívěsu
• nástavby užitkových vozidel
• mobilní hydraulické systémy
• pracovní a servisní stroje
• zemědělskou, komunální a dílenskou techniku
• zařízení vyžadující samostatný 12V hydraulický zdroj

Provedení a funkce

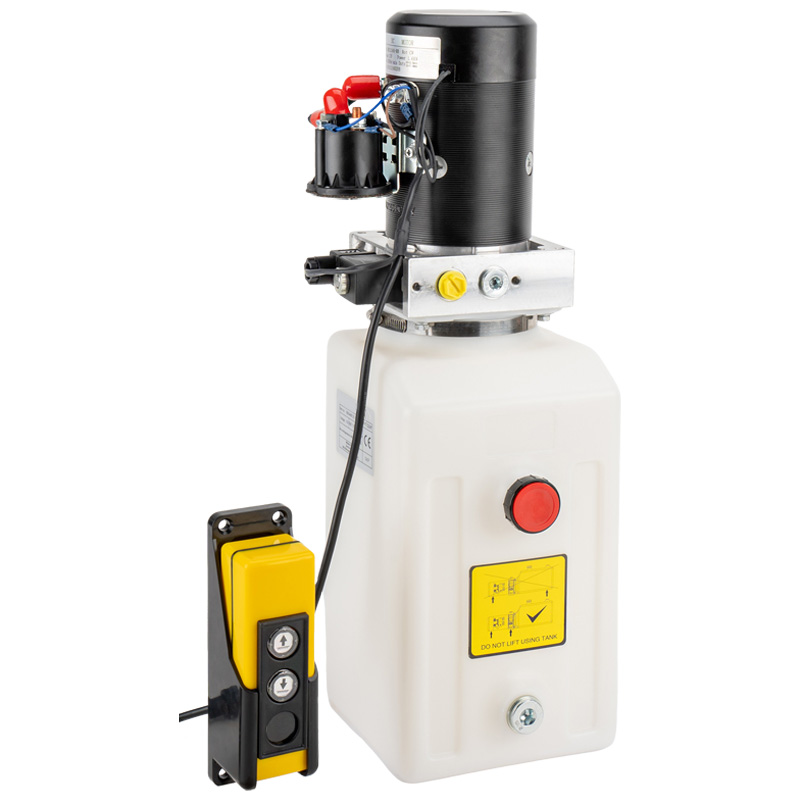

Agregát je vybaven plastovou olejovou nádrží, elektromotorem na 12 V, hydraulickým čerpadlem a ovládacím panelem. Ovládání umožňuje jednoduché řízení pohybu hydraulického zařízení. Díky kompaktním rozměrům je jednotku možné instalovat i do menšího montážního prostoru. Připojení hydrauliky je řešeno přes přípojky BSP 3/8". Před montáží je potřeba ověřit kompatibilitu se zvoleným hydraulickým válcem, hadicemi, rychlospojkami a požadovaným pracovním tlakem.

Orientační použití u sklápěcích přívěsů

Hydraulický agregát lze použít například pro sklápěcí přívěsy, hydraulické zvedací mechanismy, menší plošiny, nástavby užitkových vozidel a další mobilní hydraulické systémy napájené z 12V baterie. U sklápěcích přívěsů se tento typ agregátu používá především pro ovládání jednočinných hydraulických válců, které zvedají korbu přívěsu. Díky maximálnímu tlaku 160 bar a objemu nádrže 8 l je vhodný pro menší a střední sklápěcí systémy, vždy však záleží na konkrétní konstrukci přívěsu, velikosti hydraulického válce, délce zdvihu, poloze uchycení válce a rozložení nákladu.

Orientační tlačná síla hydraulického válce při tlaku 160 bar:

Průměr pístu hydraulického válce / Orientační tlačná síla při 160 bar

• 50 mm / cca 3,2 t
• 60 mm / cca 4,6 t
• 70 mm / cca 6,3 t
• 80 mm / cca 8,2 t

Uvedené hodnoty představují pouze teoretickou sílu na pístu hydraulického válce. Neznamená to, že agregát automaticky zvedne náklad o stejné hmotnosti. Skutečná schopnost sklápění závisí hlavně na geometrii přívěsu, úhlu válce při začátku sklápění, délce korby, umístění čepů, hmotnosti nákladu a jeho rozložení.

Před použitím u sklápěcího přívěsu doporučujeme ověřit, zda objem nádrže 8 l odpovídá objemu oleje potřebnému pro vysunutí konkrétního hydraulického válce. Důležité je také správné dimenzování napájecích kabelů, jištění, baterie a použití vhodného hydraulického oleje.

Doporučení před nákupem

Před objednáním doporučujeme ověřit požadovaný tlak, průtok, objem nádrže, napětí elektroinstalace a typ hydraulického okruhu. Důležité je také zkontrolovat, zda výkon agregátu odpovídá konkrétnímu použití, hmotnosti zvedaného břemene a parametrům hydraulického válce. Při zapojení doporučujeme použít dostatečně dimenzované napájecí kabely, správné jištění a kvalitní hydraulický olej dle doporučení pro daný systém. Montáž hydraulického a elektrického zapojení by měla provádět osoba se znalostí hydrauliky a elektroinstalace. Při použití pro sklápění přívěsu nelze vhodnost agregátu určit pouze podle celkové hmotnosti přívěsu. Je potřeba znát průměr a zdvih hydraulického válce, požadovaný pracovní tlak, objem oleje potřebný pro vysunutí válce, geometrii uchycení a rozložení nákladu. Uvedené síly válců jsou pouze orientační a slouží pro základní představu.
