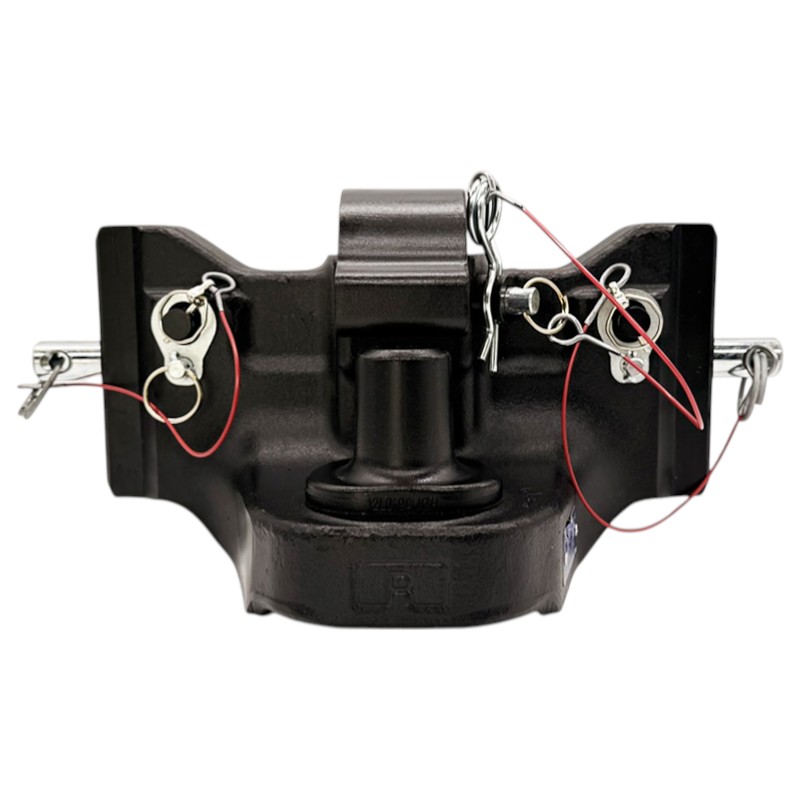

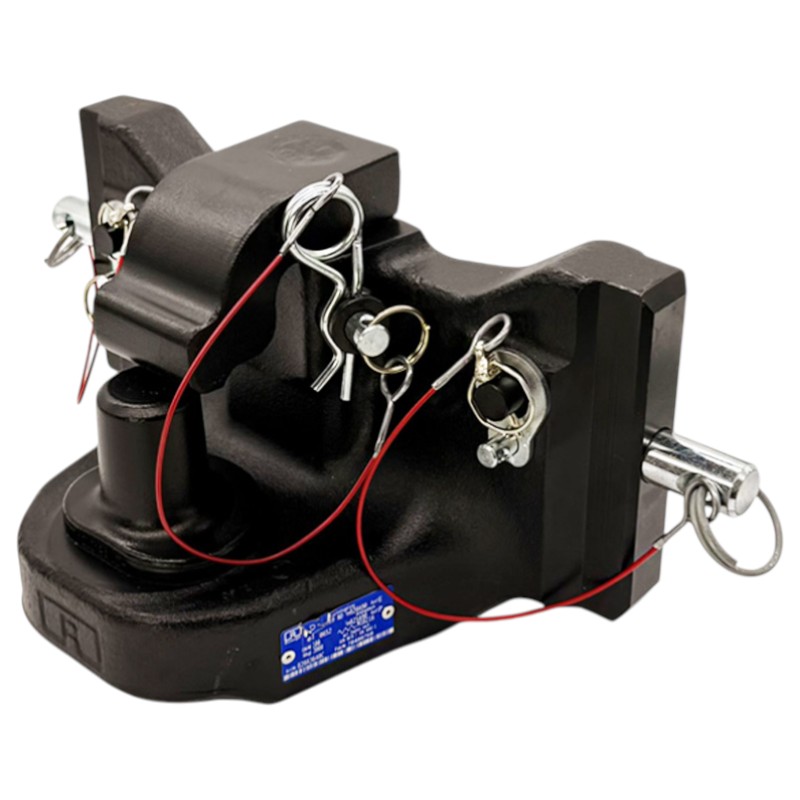

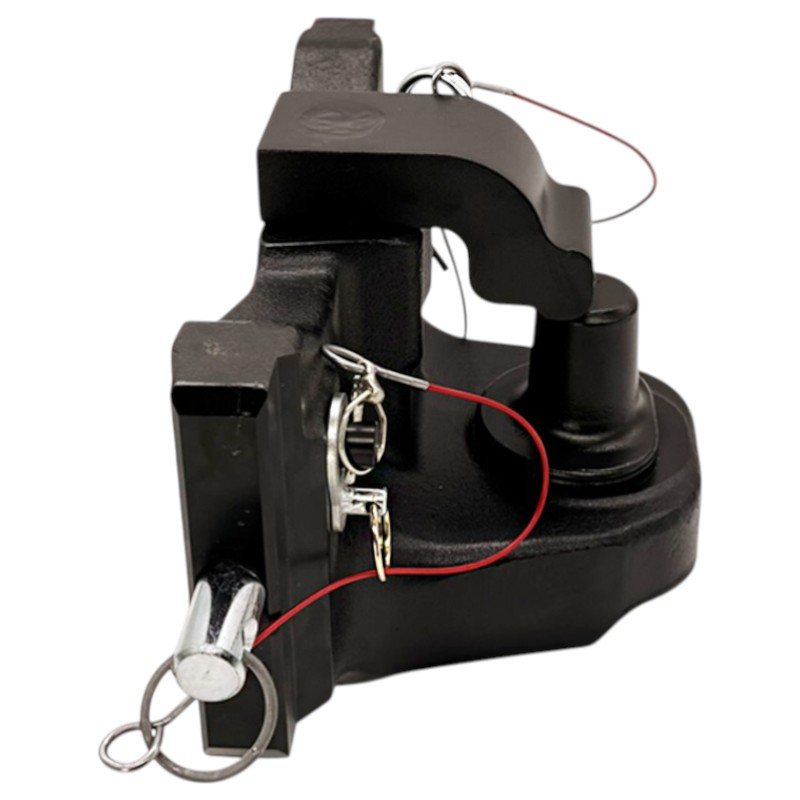

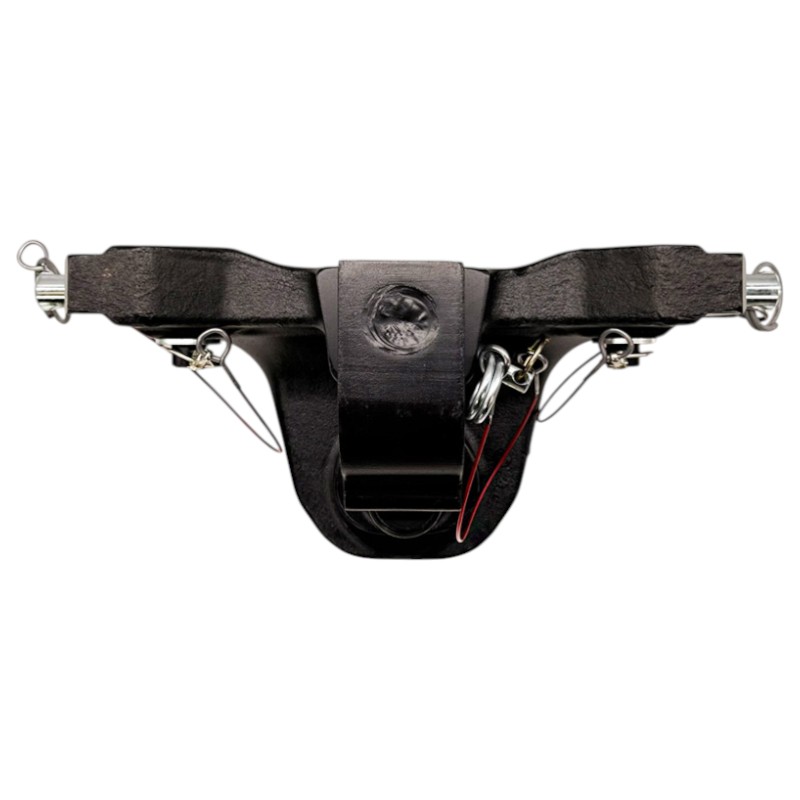

Závěs Rockinger Piton-Fix o šířce 336 mm s bočními čepy 22 mm a šířce vedení 30 mm do etáže traktoru

Závěs Rockinger Piton-Fix 336/30/22 do etáže traktoru | RO820A3640C

Závěs Rockinger Piton-Fix do etáže / konzole traktoru je robustní výškově nastavitelný tažný závěs určený pro připojení zemědělských přívěsů, cisteren, rozmetadel, návěsů a další tažené techniky s odpovídajícím tažným okem. Závěsy Rockinger jsou používány přímo v prvovýbavě u vybraných výrobců traktorů, například John Deere, AGCO, CNH a dalších. Tento typ závěsu se může z výroby vyskytovat u určitých modelů traktorů John Deere a dalších značek podle konkrétní konfigurace tažného zařízení.

Tento model má šířku závěsu 336 mm, šířku vedení 30 mm a boční zajišťovací čepy o průměru 22 mm. Díky tomu je určený pro etážové konzole traktorů s odpovídajícími rozměry. Závěs má D-hodnotu 102 kN a maximální svislé zatížení 4 t / 4000 kg, což jej řadí mezi silné závěsy pro náročnější zemědělské použití.

Technické parametry a výhody

• Kvalitní závěs Rockinger Piton-Fix
•  Pro montáž do etáže / konzole traktoru
• Výškově nastavitelný v konzoli
• Šířka závěsu 336 mm
• Šířka vedení 30 mm (tloušťka desky, určeno pro drážku v konzoli)
• Boční zajišťovací čepy 22 mm
• Průměr připojovacího čepu: 44,5 mm (ISO 6489-4)
• Maximální svislé zatížení 4000 kg / 4 t
• D-hodnota 102 kN
• Robustní provedení pro zemědělskou techniku
• Originální označení RO820A3640C
• Vhodné například pro konzole CBM, Rockinger
• Přímo v prvovýbavě u určitých modelů John Deere

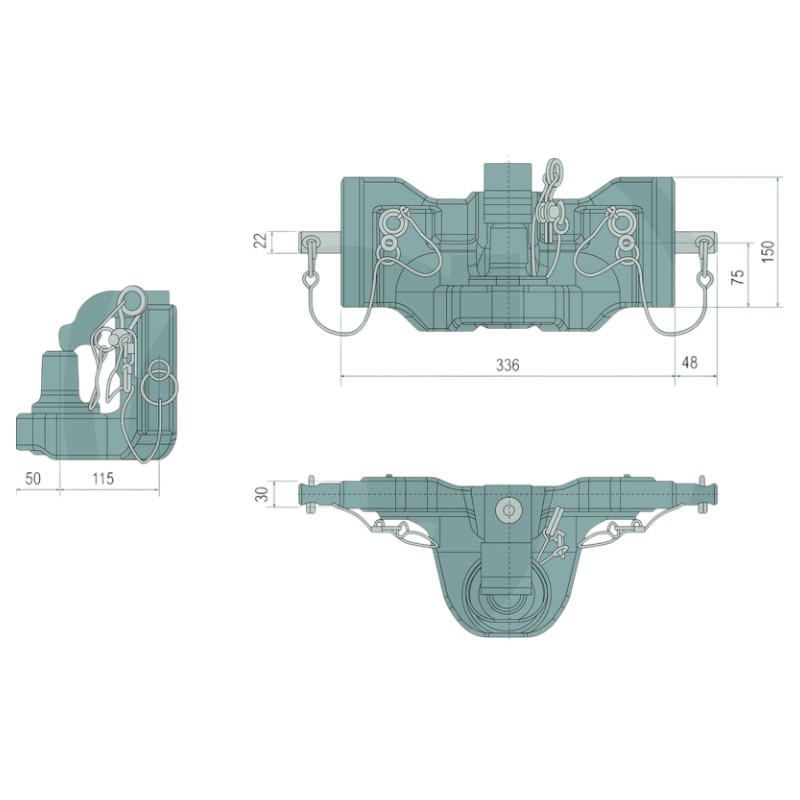

Co znamená rozměr 336/30/22

Označení 336/30/22 udává hlavní montážní rozměry závěsu:

• 336 mm = šířka závěsu / desky do etážové konzole
• 30 mm = šířka vedení v drážce konzole
• 22 mm = průměr bočních zajišťovacích čepů

Při výběru závěsu je nutné tyto rozměry porovnat s vaší konzolí traktoru. Nestačí sledovat pouze vzhled závěsu – rozdíl v průměru čepů nebo šířce vedení může znamenat, že závěs nebude do konzole správně pasovat.

K čemu slouží závěs Piton-Fix

Závěs Piton-Fix slouží k připojení tažené zemědělské techniky pomocí odpovídajícího tažného oka. Jedná se o pevné a odolné spojení, které se často používá u těžších strojů pracujících v poli i na silnici.

Vhodný je například pro:

• zemědělské přívěsy
• fekální a kejdařské cisterny
• rozmetadla
• návěsy
• senážní a silážní vozy
• přepravníky
• lisy
• další taženou zemědělskou techniku

Výhodou systému Piton-Fix je pevné usazení tažného oka a vysoká odolnost při práci v náročných podmínkách.

Výhoda etážového provedení

Etážové provedení umožňuje nastavit výšku závěsu podle typu připojeného stroje. To je důležité hlavně u traktorů, které střídají různé přívěsy a nářadí.

Výškové nastavení pomáhá:

• správně srovnat oj taženého stroje
• omezit nadměrné namáhání závěsu
• zlepšit stabilitu soupravy
• přizpůsobit traktor různým typům techniky
• zjednodušit připojování strojů

Správná výška závěsu má vliv nejen na pohodlné připojení, ale i na bezpečnost a životnost tažného zařízení.

Vysvětlení D-hodnoty a S-hodnoty

• D-hodnota 102 kN vyjadřuje teoretické dynamické zatížení mezi traktorem a taženým strojem. Používá se pro posouzení zatížitelnosti tažného zařízení při provozu soupravy.
• S-hodnota / zatížení podpěry 4 t označuje maximální svislé zatížení, které může působit shora na závěs. Tento údaj je důležitý hlavně u návěsů, cisteren a těžší tažené techniky, která přenáší část své hmotnosti na traktor.

Při výběru závěsu je nutné sledovat nejen rozměry, ale také D-hodnotu a povolené svislé zatížení.

Důležitá poznámka k výběru

Při výběru doporučujeme porovnat zejména:

• šířku etážové konzole
• šířku vedení 30 mm
• průměr bočních čepů 22 mm
• požadovanou D-hodnotu
• povolené svislé zatížení
• originální označení původního závěsu

Nejste si jistí kompatibilitou? Pošlete nám rozměry konzole, značku a model traktoru nebo označení původního závěsu a rádi vám ověříme správný díl.

Zajímavost z praxe

U závěsů do etáže se často stává, že zákazník porovnává pouze šířku závěsu. Ve skutečnosti jsou ale stejně důležité i boční čepy a šířka vedení. Například závěs s podobnou šířkou nemusí být zaměnitelný, pokud má jiné čepy nebo jinou tloušťku vedení.

U tohoto závěsu jsou zásadní parametry 336 mm / 30 mm / 22 mm.

Kdy závěs vyměnit

• vůle v uložení závěsu
• opotřebený nebo poškozený Piton-Fix čep
• vymačkané otvory pro boční čepy
• poškozené zajištění
• deformace těla závěsu
• praskliny nebo mechanické poškození
• nadměrné rázy při jízdě s přívěsem
• závěs nejde bezpečně zajistit v konzoli

Opotřebený závěs může zhoršit bezpečnost celé soupravy a zvyšovat namáhání konzole traktoru i taženého stroje.

Doporučení k montáži

Před montáží doporučujeme zkontrolovat:

• stav etážové konzole traktoru
• stav bočních zajišťovacích čepů
• vůle v drážkách konzole
• stav tažného oka na připojovaném stroji
• správné zajištění závěsu
• mazání a čistotu kontaktních ploch

Po montáži doporučujeme provést kontrolu zajištění a ověřit, že závěs v konzoli sedí pevně bez nadměrné vůle.
