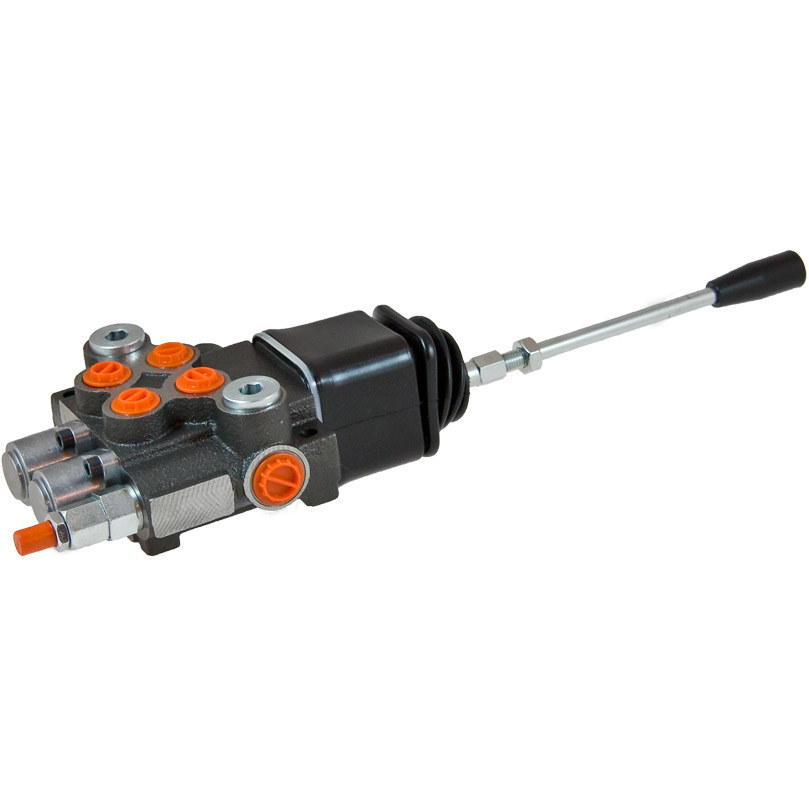

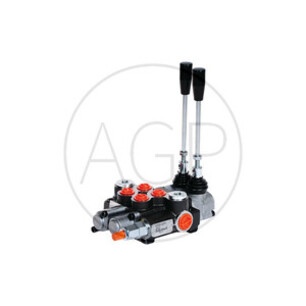

Hydraulický rozvaděč dvou sekční dvoučinný s joystickem o průtoku 40 l/min

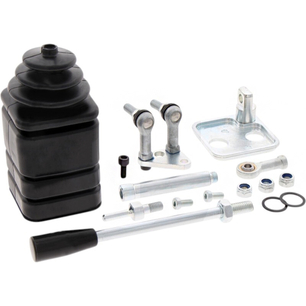

Hydraulický rozvaděč s jednou pákou (joystickem/křížovou pákou) na ovládání dvou sekcí.

Dvou sekční hydraulický rozvaděč s křížovou pákou k ovládání hydraulických okruhů s dvojčinnou funkcí (ovládání u hydraulického válce nahoru/dolů). Rozvaděč je osazen křížovou pákou (joystickem) s ovládání páky nahoru - dolů, doprava-doleva. Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě.

Technické parametry rozvaděče

• Dvoučinný (ovládání u hydraulického válce nahoru/dolů)
• Nom. pracovní tlak P - N: 250 bar
• Nom pracovní tlak A - B: 300 bar
• Max. provozní tlak 300 bar.
• Rozměr závitu: P-T-N -  G 1/2" BSP
• Rozměr závitu: A-B  - G 3/8" BSP
• Průtok: 40 l/min
• Provedení: monoventil litinová ocel
• Možno zapojit sériově.
• Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
• Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy

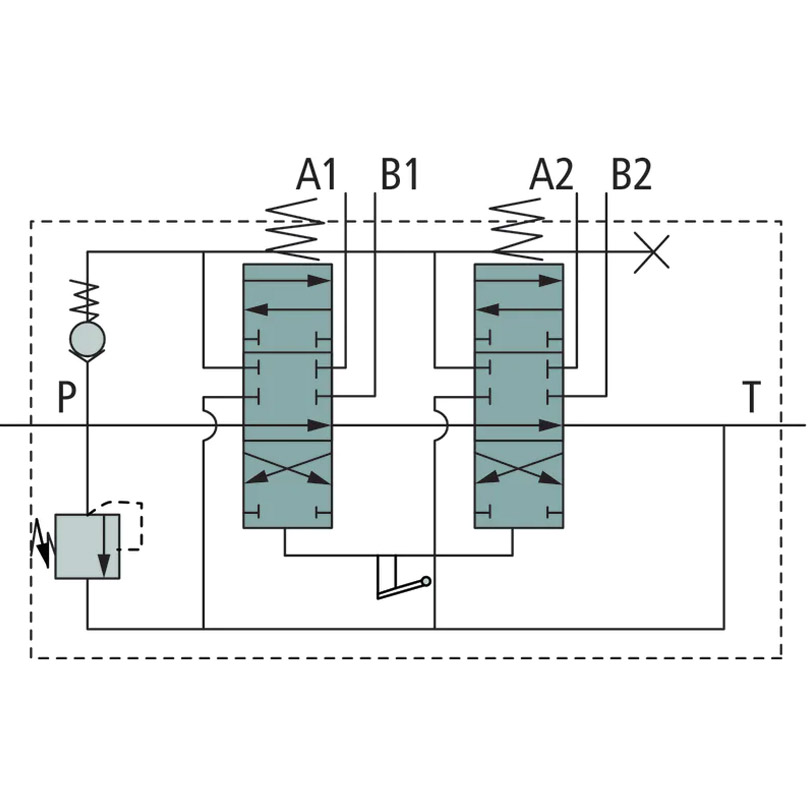

• V neutrální poloze je volný průtok P - T , a A,B uzavřeny

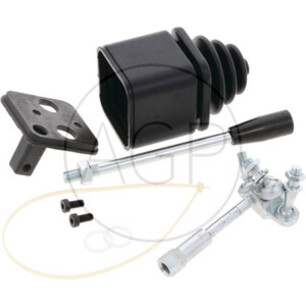

• Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

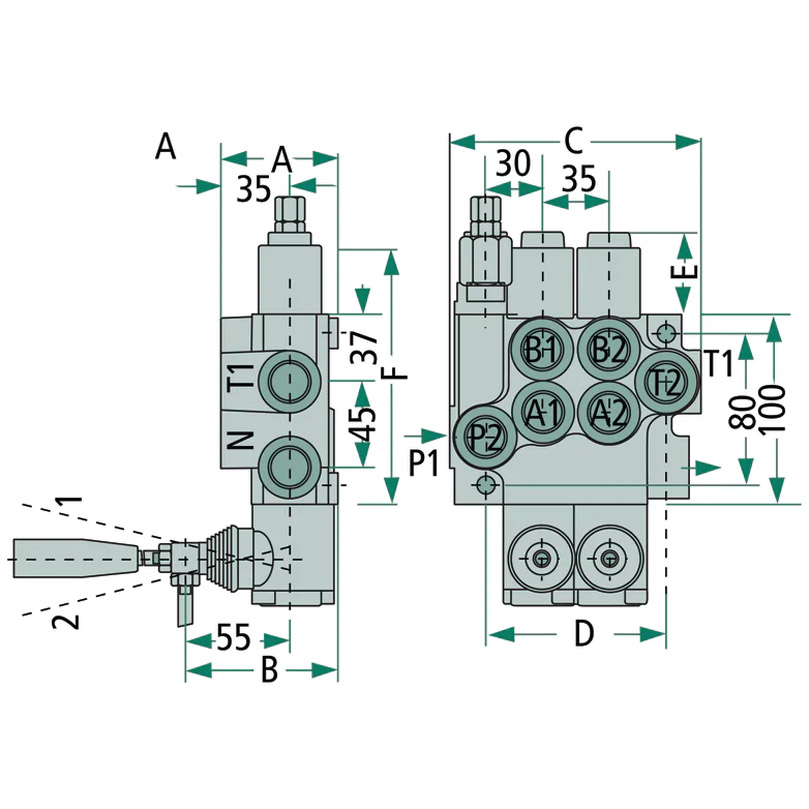

Rozměry hydraulického rozvaděče

• A (mm): 60
• B (mm): 80
• C (mm): 129
• D (mm): 97

Rozměr závitů

• Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
• Rozměr závitu pod označením A-B  - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.

Montáž a připojení hydraulického rozvaděče

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B

Využití

Vhodné pro ovládání hydraulického okruhu s dvojčinným válcem. Například se používá pro ovládání hydraulických okruhů, nízko-otáčkového rotačních hydromotoru.
Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..
