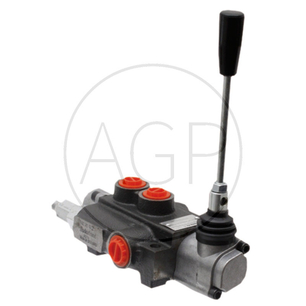

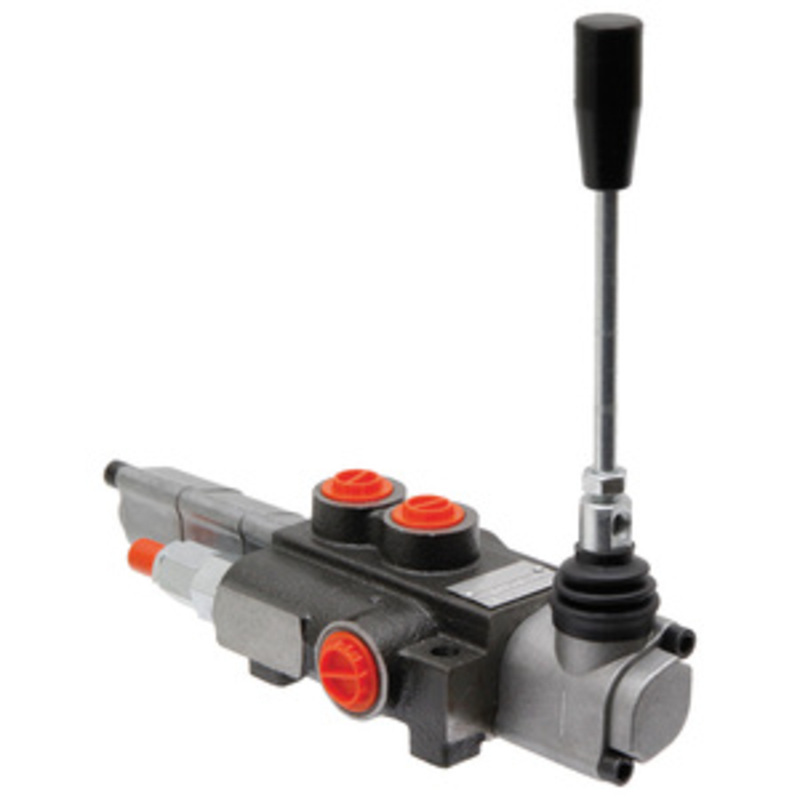

Jednosekční hydraulický rozvaděč dvoučinný s plovoucí polohou o průtoku 40 l/min

Hydraulický rozvaděč 1 pákový s plovoucí polohou

Jedno sekční hydraulický rozvaděč s plovoucí polohou k ovládání hydraulického okruhu s dvojčinnými hydraulickým válcem (ovládání u hydraulického válce nahoru/dolů). Vhodný pro univerzální využití ve všech možných odvětví. Tento rozvaděč má tlakově zatížitelný výstup pod označením N. Rozvaděč můžete i zapojit do série k dalším existujícím rozvaděčům v soustavě a to za pomocí HPCO šroubení k přenosu tlaku.

Technické parametry rozvaděče

• Nom. pracovní tlak v sekci pod označením P - N: 250 bar
• Nom pracovní tlak v sekci pod označením A - B: 300 bar
• Max. provozní tlak 300 bar.
• Průtok: 40 l/min
• Provedení: monoventil z litinové oceli
• Možno zapojit sériově do soustavy s dalšími rozvaděči.
• Seřiditelný přetlakový (pojistný) ventil u vstupu do rozvaděče.
• Ve vstupu P zabudovaný zpětný ventil pro ochranu čerpadla před případnými tlakovými rázy
• V neutrální poloze je volný průtok P - T , a A,B uzavřeny
• Možnost dodělání ovládání na dálku přes lanovody nebo pomocí stlačeného vzduchu (pneumaticky)

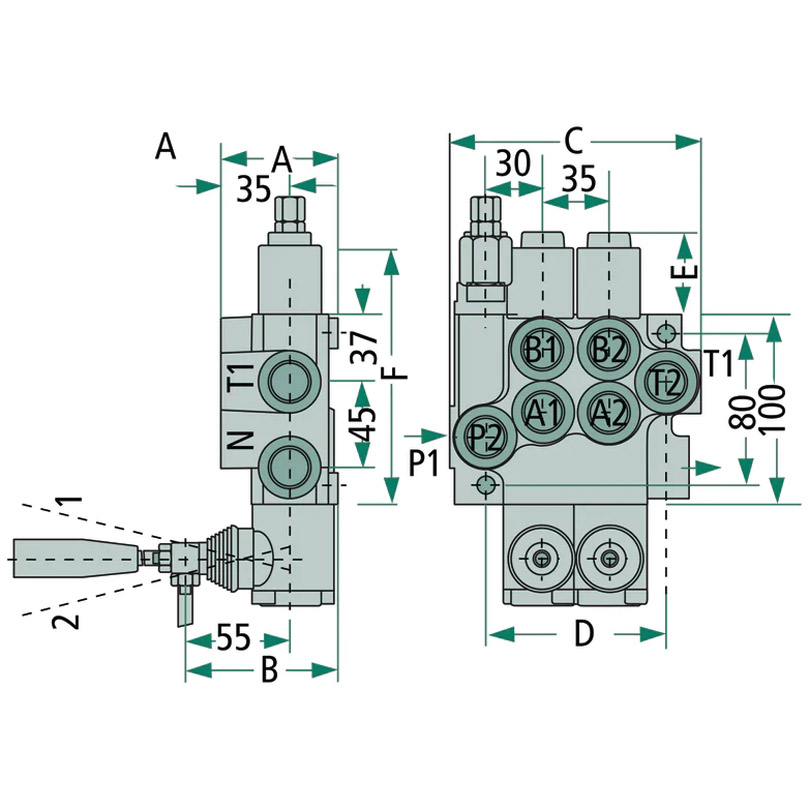

Rozměry hydraulického rozvaděče

• A (mm): 60
• B (mm): 80
• C (mm): 85
• D (mm): 60

Rozměr závitů

• Rozměr závitu pod označením P-T-N - G 1/2" BSP - jedná se o boční otvory které slouží k přívodu od čerpadla a vracečce do nádrže.
• Rozměr závitu pod označením A-B  - G 3/8" BSP - jedná se o vrchní otvory které jsou určeny pro připojení hadic k ovládání hydraulického válce.

Vnitřní závity v rozvaděči jsou BSP v případě že potřebujete zapojit k rozvaděči hydraulické hadice s metrickými závity, použijte toto šroubení s metrickým závitem.

Montáž a připojení hydraulického rozvaděče

• Vstup od čerpadla do rozvaděče: P
• Zpátečka do nádrže: T
• Výstupy k jednotlivým sekcí k pístnicím: A,B

Polohy rozvaděče

Tento jedno sekční rozvaděč má dvojčinnou polohu s plovoucí polohou. Rozvaděč má polohy takto 1 - 0 - 2 - 3. Polohy 1 a 2 jsou klasické nahoru - dolů,  poloha 3 je poloha plovoucí. Do této polohy 3 musíte páku protlačit, tak aby jste dostali páku do plovoucí polohy.

Využití

Vhodné pro ovládání hydraulického okruhu s dvojčinným válcem. Například se používá pro ovládání čelního nakladače, kde právě využijete plovoucí poloho, dále se využívá k ovládání nízko-otáčkového rotačních hydromotoru.
Využití je univerzální a lze tento rozvaděč využít kdekoliv kde je potřeba, například v zemědělské, stavební, lesní, zahradní a komunální technice, dále v průmyslu atd..
