Hydraulika / Hydraulické válce a příslušenství / Dvoučinné válce / Dvoučinné hydraulické válce / Typ DO - souprava

Dvojčinný válec na typ SB-16-25-200

průměr pístní tyče 16 mm

1 250 Kč / ks
1 033,06 Kč bez DPH
Skladem na e-shopu
Kód:
Máte dotaz k produktu?

Napište nám, brzy se ozveme

Sada hydraulický válec dvojčinný typ DO DW-SB-16-25-200 - hydraulická pístnice dvoučinná typ DO, zkrácením trubice válce a případně pístnice může být zdvih válce upravený na požadovaný stupeň. Píst a pístnice, stejně jako válcová trubka a matice hlavy jsou ke sešroubování dohromady. Dno válce a připojovací vsuvka musí být svařeny. Držáky válců musí být také svařeny.Maximální přípustný pracovní tlak závisí na maximálním přípustném zatížení.

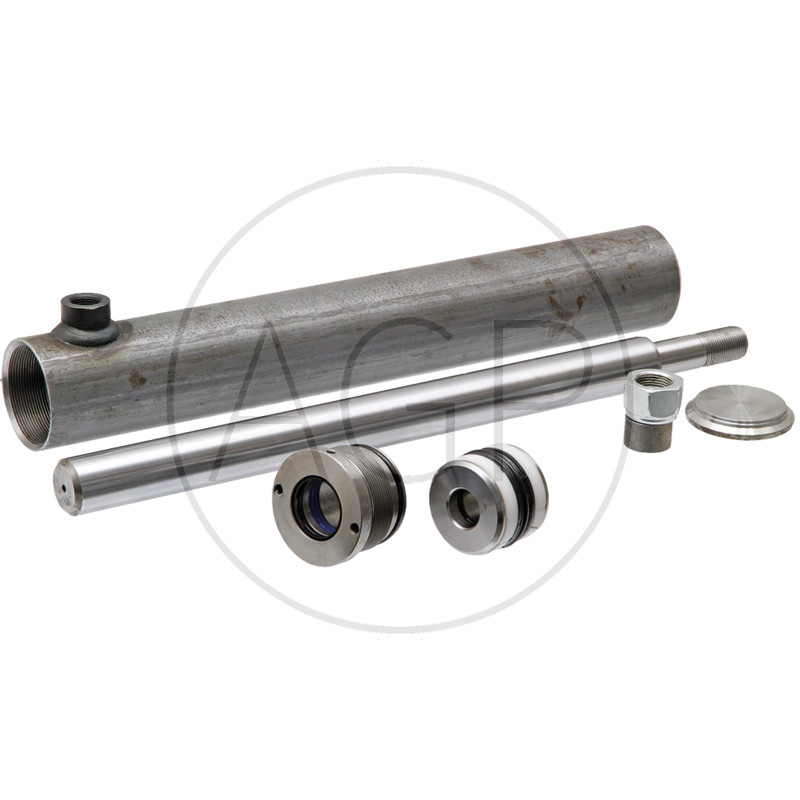

DO- Válcová souprava se skládá z
• Válcová trubka s vsuvkou k navaření
• pístnice s pojistnou matkou
• Píst s těsněním
• uzávěrná matka s těsněním
• strana válce pro navaření
• přípoj k navaření
Max. pracovní tlak: 210 bar
Max. teplota oleje: -25 bis +80°C
Max. pístová rychlost: 0,5 m/s
Pístní tyč průměr A (mm): 16
vnitřní průměr válce B (mm): 25
Zdvih C (mm): 200
Tažná síla (t): 0,5
Tlaková síla t: 0,9
D (mm): 285
H (mm): 35
J (mm): 15
K (mm): 33
D (mm): 17
Přípoj závitu G: 1/4" BSP
vhodná sada těsnění: 82000330
Hmotnost: 1,47 kg

  • Přípoj závitu G 1/4" BSP; 1/4" BSP
  • vhodná sada těsnění 82000330; 82000330
  • h (mm) 35; 35
  • J (mm) 15; 15
  • Tlaková síla t 0,9; 0,9
  • K (mm) 33; 33
