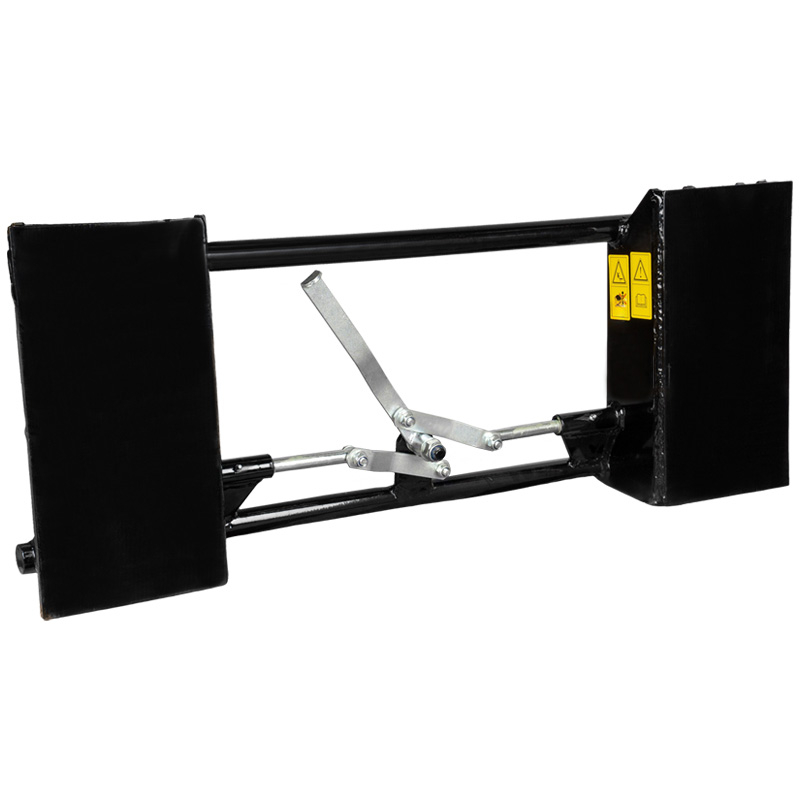

Upínací rám nářadí s euroupínáním pro čelní nakladač k dovaření

Rychlovýměnný rám s euroupínáním pro čelní nakladač | k dovaření na nakladač

Upínací rám / rychlovýměnný rám s euroupínáním je určený pro čelní nakladače, u kterých chcete dodělat nebo upravit systém uchycení nářadí na Euro upínání. Rám slouží jako přechodový díl mezi čelním nakladačem a pracovním nářadím – z přední strany je vybaven úchytem pro nářadí s euroupínáním, ze zadní strany je připravený pro dovaření konkrétního uchycení podle vašeho nakladače.

Tento rám je vhodný tam, kde nakladač nemá euro upínání, má jiné uchycení nebo kde původní rychloupínací rám chybí. Na straně k čelnímu nakladači jsou připravené dvě masivní rovné desky, na které lze navařit uchycení kompatibilní s konkrétním typem nakladače.

Euro upínání patří mezi velmi rozšířené systémy u čelních nakladačů v zemědělství. Někteří výrobci příslušenství jej uvádějí jako Euro / ISO 23206 standard pro rychlé připojení nářadí a Quicke jej označuje jako standardní upínací systém u vybraných řad čelních nakladačů.

Výhody

• Rychlovýměnný rám pro čelní nakladač
• Přední strana vybavena euroupínáním pro nářadí
• Zadní strana připravena k dovaření uchycení podle konkrétního nakladače
• Vhodné pro přestavbu nakladače na euro upínání
• Umožňuje připojit nářadí s euro úchytem
• Rychlouzávěr pro zajištění čepů do ok nářadí
• Masivní konstrukce pro pracovní použití
• Vhodné pro lopaty, vidle, kleště, drapáky, sněhové pluhy a další nářadí
• Praktické řešení pro starší nebo atypické čelní nakladače

Technické parametry

• Přední strana: euro upínání pro nářadí
• Zadní strana: masivní desky k dovaření uchycení
• Zajištění nářadí: rychlouzávěr / zajišťovací mechanismus
• Celková šířka: 1200 mm ± 3 mm
• Výška: 480 mm
• Provedení: k dovaření na konkrétní nakladač
• Vhodné pro nářadí s euro upínáním

K čemu rám slouží

Tento rychlovýměnný rám slouží jako adaptér / nosič nářadí pro čelní nakladač. Na jedné straně umožňuje připojit běžné nářadí s euroupínáním a na druhé straně si můžete dovařit uchycení podle konkrétního čelního nakladače.

V praxi to znamená, že rám můžete použít například při:

• přestavbě staršího čelního nakladače na euro upínání
• výrobě nového rychloupínacího rámu
• opravě nebo náhradě poškozeného původního rámu
• úpravě atypického nakladače
• sjednocení uchycení nářadí na euro systém

Rám není hotový univerzální držák na každý nakladač – zadní strana je záměrně připravena jako polotovar k dovaření, aby bylo možné uchycení přizpůsobit konkrétnímu stroji.

Co lze na rám připojit

Díky euroupínání lze na rám připojit širokou škálu nářadí určeného pro čelní nakladače, například:

• lopaty
• multifunkční lopaty
• vidle na balíky
• kleště na balíky
• paletizační vidle
• drapákové vidle
• pluhy na sníh
• zametací zařízení
• rampovače / manipulátory do lesa
• další nářadí s euro úchytem

Euro upínací systém je oblíbený právě proto, že umožňuje rychlou výměnu nářadí mezi různými pracovními operacemi. Prodejci rychlovýměnných rámů běžně uvádějí, že přestavbou na Euro upínání lze rozšířit využití starších čelních nakladačů pro moderní příslušenství.

Provedení k dovaření

Zadní část rámu je tvořena masivními deskami, které jsou připravené pro navaření vlastního uchycení. To je výhoda zejména u nakladačů, které nemají standardní euro úchyt nebo používají jiný typ připojení.

Princip úpravy:

1. Rám se přiloží k čelnímu nakladači.
2. Na zadní masivní desky se připraví uchycení podle konkrétního nakladače.
3. Zkontroluje se správná geometrie, šířka a poloha čepů.
4. Uchycení se odborně navaří.
5. Po svaření se rám očistí, ošetří proti korozi a zkontroluje funkce rychlouzávěru.

Svařování doporučujeme svěřit odborné dílně nebo kvalifikovanému svářeči. Uchycení rámu přenáší síly z nakladače do nářadí, proto musí být provedení pevné, přesné a bezpečné.

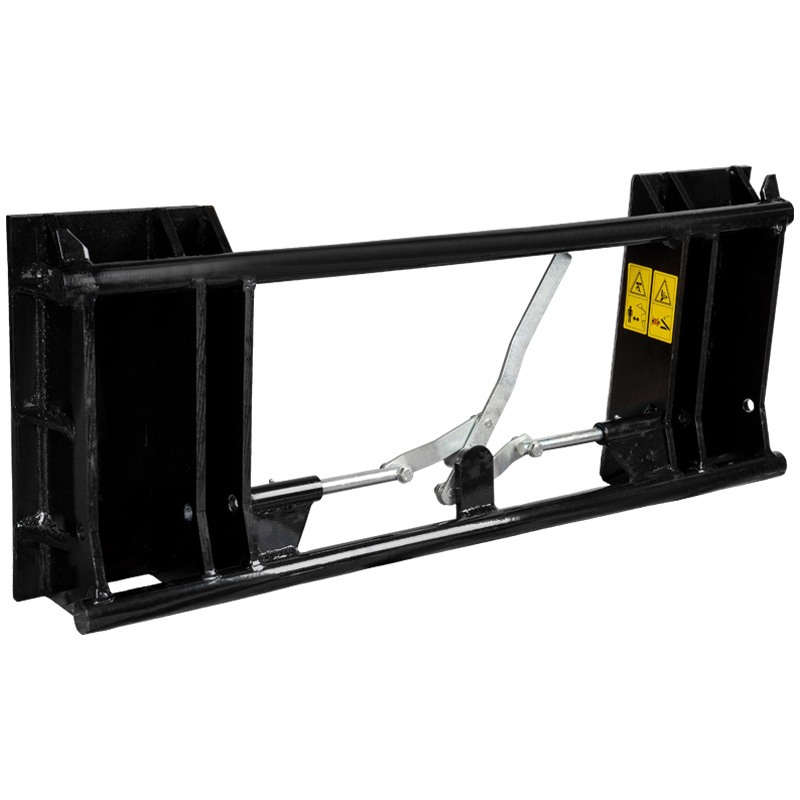

Rychlouzávěr pro zajištění nářadí

Rám je vybaven rychlouzávěrem, který slouží k zajištění spodních čepů / zámků do ok euroupínání na nářadí. Díky tomu lze nářadí po správném nacvaknutí zajistit rychle a bezpečně.

Výhody rychlouzávěru:

• rychlá výměna nářadí
• bezpečné zajištění nářadí v rámu
• pohodlnější práce při střídání lopaty, vidlí nebo kleští
• menší časová ztráta při změně práce
• vhodné pro každodenní provoz

Před každým použitím je důležité zkontrolovat, že jsou zajišťovací čepy správně zasunuté a nářadí je pevně zajištěné.

Pro koho je rám vhodný

Tento rám je vhodný především pro zákazníky, kteří:

• mají starší čelní nakladač bez euro upínání
• chtějí používat moderní nářadí s euroupínáním
• potřebují vyrobit nebo opravit rychloupínací rám
• mají atypické uchycení nakladače
• chtějí sjednotit více nářadí na jeden systém
• potřebují rám jako základ pro vlastní úpravu

Ideální řešení pro zemědělce, dílny, servisní provozy a uživatele, kteří si dokážou rám odborně přizpůsobit podle svého čelního nakladače.

Důležitá poznámka k výběru

Před objednáním doporučujeme ověřit:

• zda je vaše nářadí vybavené euro úchytem

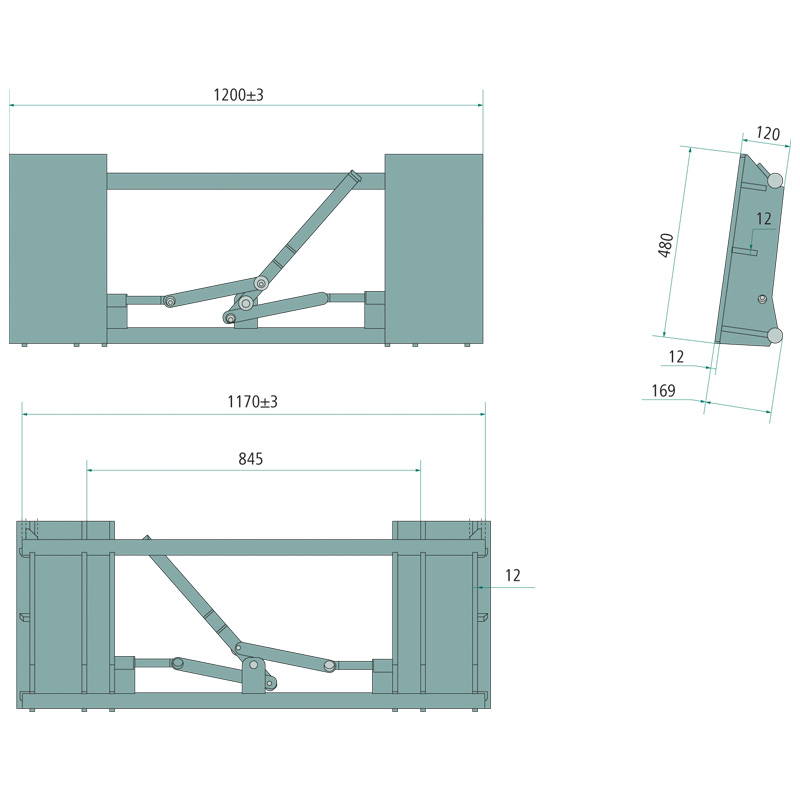

• šířku a rozměry rámu podle výkresu
• možnosti uchycení na straně čelního nakladače
• prostor pro dovaření vlastních držáků
• geometrii nakladače a pracovní úhly
• nosnost čelního nakladače
• typ a rozměr čepů původního uchycení
• zda úpravu zvládne odborná dílna

Nejste si jistí vhodností? Pošlete nám fotografie čelního nakladače, původního uchycení, rozměry čepů a rozteče ramen – rádi pomůžeme ověřit, zda je tento rám vhodný jako základ pro úpravu.

Doporučení k montáži

Při úpravě a montáži doporučujeme:

• rám před svařením přesně vystředit
• zkontrolovat souosost a rovinnost obou stran
• dodržet stejnou výšku levého i pravého uchycení
• ověřit, že nářadí správně dosedá do horního háku euro upínání
• zkontrolovat správné zajištění spodních čepů
• po svaření ošetřit svary a místa bez barvy proti korozi
• před prvním zatížením vyzkoušet rám bez zátěže
• po prvních pracovních hodinách zkontrolovat svary a vůle

Špatně navařený rám může způsobit křivé nasazení nářadí, zvýšené namáhání čepů nebo nebezpečné uvolnění nářadí při práci.

Bezpečnostní upozornění

Rám slouží k připojení pracovního nářadí k čelnímu nakladači. Při použití vždy dodržujte nosnost nakladače, stroje i samotného nářadí. Při práci s čelním nakladačem vznikají velké dynamické síly, zejména při nakládání, práci s balíky, sněhem, zeminou nebo lesním materiálem.

Doporučujeme:

• nepřekračovat nosnost čelního nakladače
• pracovat pouze se správně zajištěným nářadím
• pravidelně kontrolovat zajišťovací mechanismus
• nepoužívat rám s poškozenými svary nebo deformací
• po každé úpravě provést pečlivou kontrolu pevnosti
• používat rám pouze pro účel, ke kterému je určen

Závěsné a upínací prvky čelního nakladače jsou bezpečnostně důležité díly. Při pochybnostech doporučujeme odbornou kontrolu.

Zajímavost z praxe

U starších čelních nakladačů bývá problém v tom, že mají vlastní nebo méně rozšířený systém uchycení. Majitel pak nemůže jednoduše používat běžné nářadí s euro úchytem. Přestavbou na rychlovýměnný rám s euroupínáním lze používat více druhů nářadí bez nutnosti vyrábět ke každému zvláštní adaptér.

Díky tomu může jeden nakladač obsloužit lopatu, vidle, kleště na balíky, sněhový pluh i další nářadí se stejným uchycením.
