Třípákový hydraulický rozvaděč s dvojčinnými sekcemi ovládaný vzduchem průtok 40 l/min
průtok 40 l/min, mechanicky a pneumaticky ovládaný
Máte dotaz k produktu?
Napište nám, brzy se ozveme

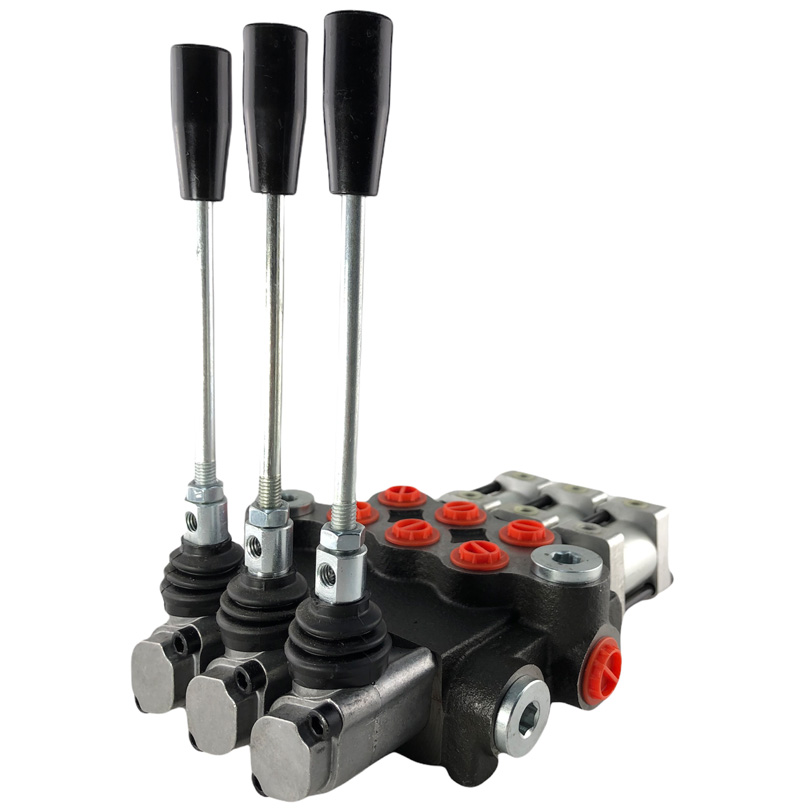

Třípákový dvojčinný hydraulický rozvaděč pneumaticky ovládaný
Trojpákový hydraulický rozvaděč ovládaný stlačeným vzduchem o průtoku 40 l/min. Ovládání není jen pneumatické ale lze rozvaděč ovládat i mechanicky pomocí páček přímo na rozvaděči. Včetně přetlakového ventilu který lze seřizovat. S tlakově zatížitelný výstup N. Rozvaděč je možno zapojit do série.
Parametry
- Třípákový - dvojčinný
- Průtok: 40 l/min
- Provozní tlak maximální: 300 bar
- Seřizovací přetlakový ventil (od výroby nastaven), který je zabudovaný v rozvaděči u vstupu do něj pro ochranu čerpadla před tlakovými rázy
- V neutrální poloze je průtok volný u přívodu a vracečky (P - T), u vstupu a výstupu k sekci tj. pozice A, B je poloha uzavřena
Rozměry závitu
- Rozměr závitu v přívodu od čerpadla a vracečce (P a T): G 1/2" - v případě potřeby nabízíme šroubení na metrický závit
- Rozměr závitu u vstupu a výstupu k sekci (k ovládání hydraulického válce): G 3/8" - v případě potřeby nabízíme šroubení na metrický závit
- Rozměr závitu v kostkách pro ovládání vzduchu je 1/8" NPT. V těchto kostkách je řídící tlak 5-10 bar.
Použití
Tento tří sekční hydraulický rozvaděč se využívá k ovládání dvojčinných hydraulických válců a hydromotorů. U tohoto typu je výhoda ovládání nejen mechanicky ale i pomocí stlačeného vzduchu. Například se tento rozvaděč využívá u kontejnerových nástaveb, kde rozvaděč je umístěn venku mimo kabinu a pomocí stlačeného vzduchu rozvaděč ovládáte páčkami v kabině. V případě potřeby ovládání venku u nástavby, využijete ovládání mechanické pomocí páček na rozvaděči.
Zapojení
Připojení hydraulického rozvaděče je jednoduché. Pro připojení hadice od čerpadla využijete vstup P, pro připojení hadice na vracečku zpět do nádrže použijete výstup s označením T. U vstupu P je přímo zabudovaný přetlakový ventil, který chrání čerpadlo před tlakovými rázy. Napojení hadic k ovládání hydraulického válce využijete sekce A a B.
