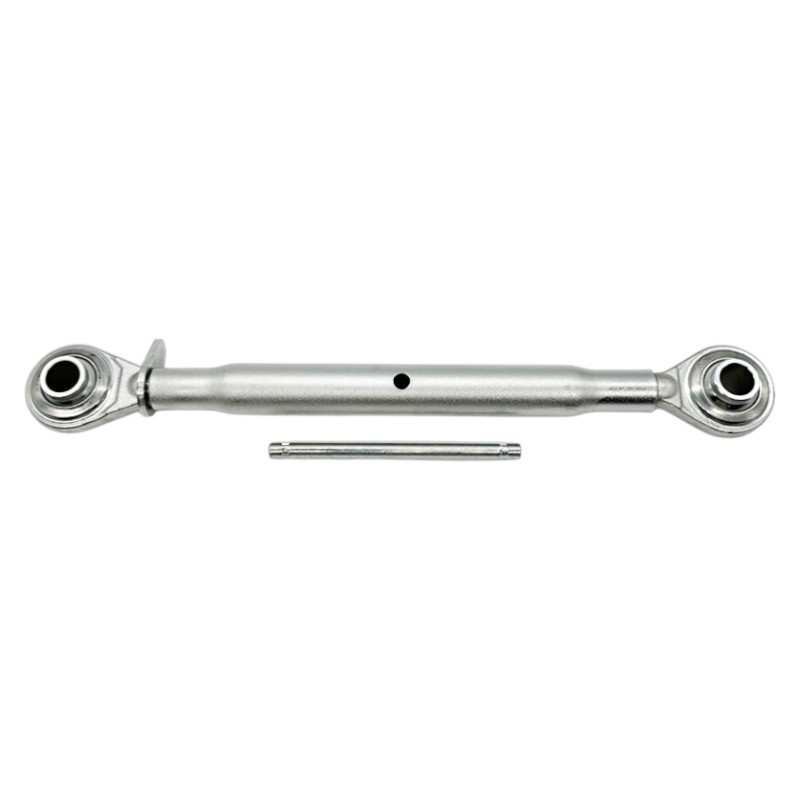

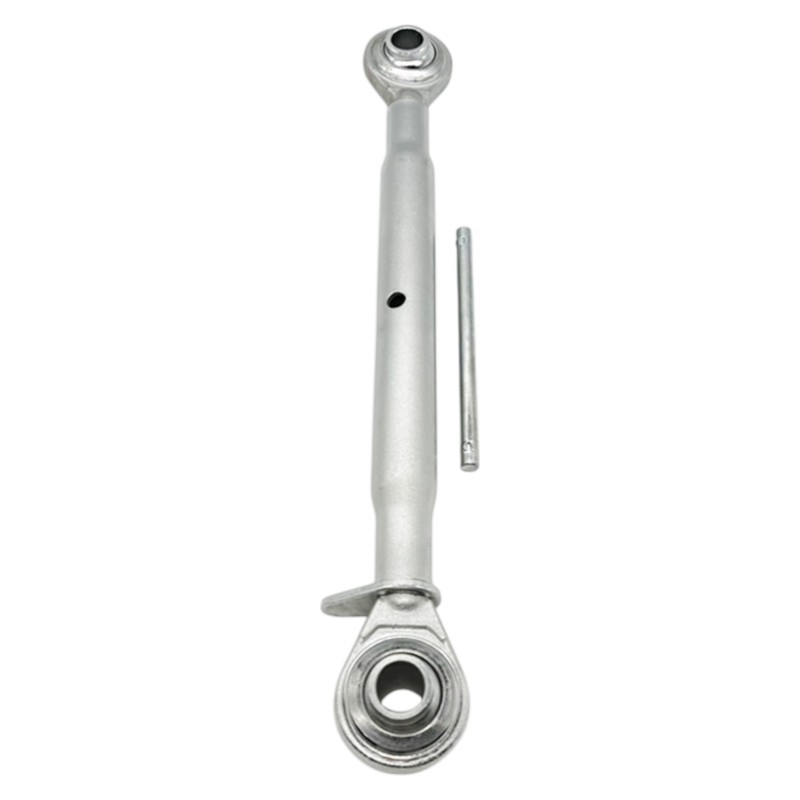

Třetí bod na traktor standard kat 2-2 pracovní délka 535 - 785 mm závit M30 x 3,5 vhodný na Zetor UŘI

Třetí bod na traktor kat. 2–2, 535–785 mm | M30 × 3,5 | Zetor UŘ II

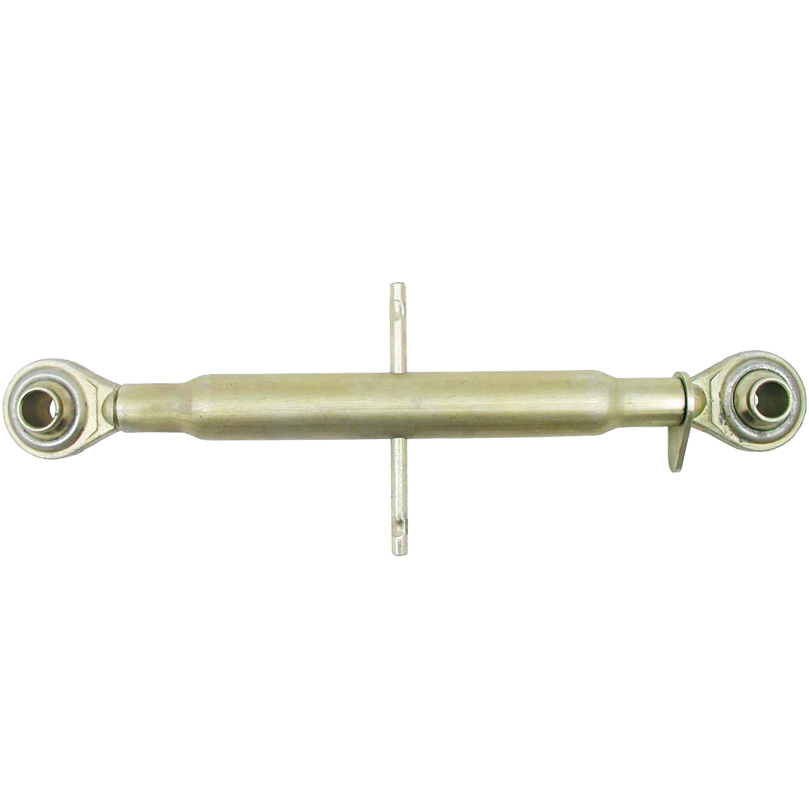

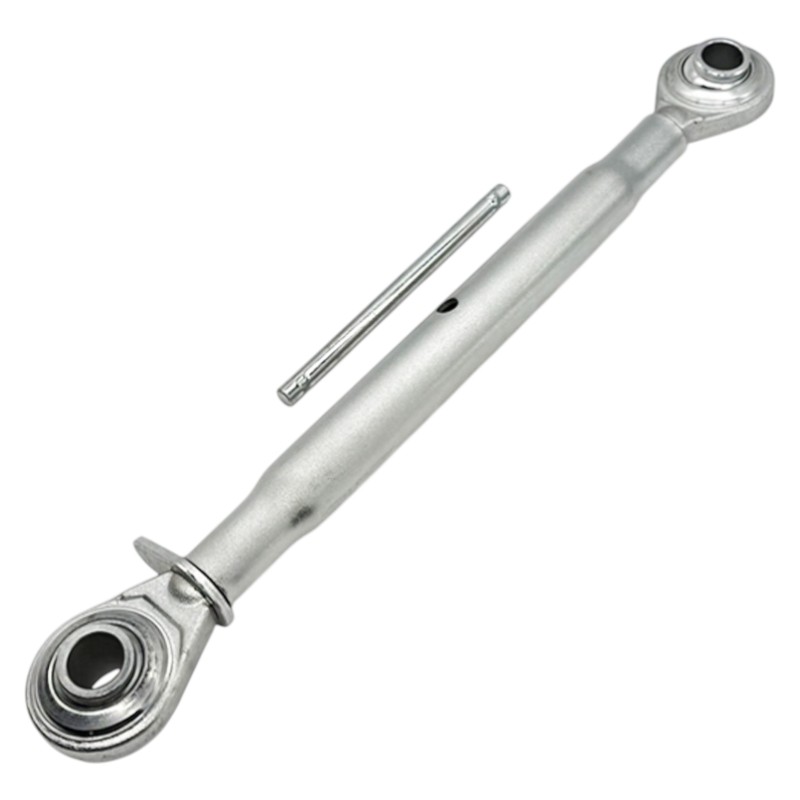

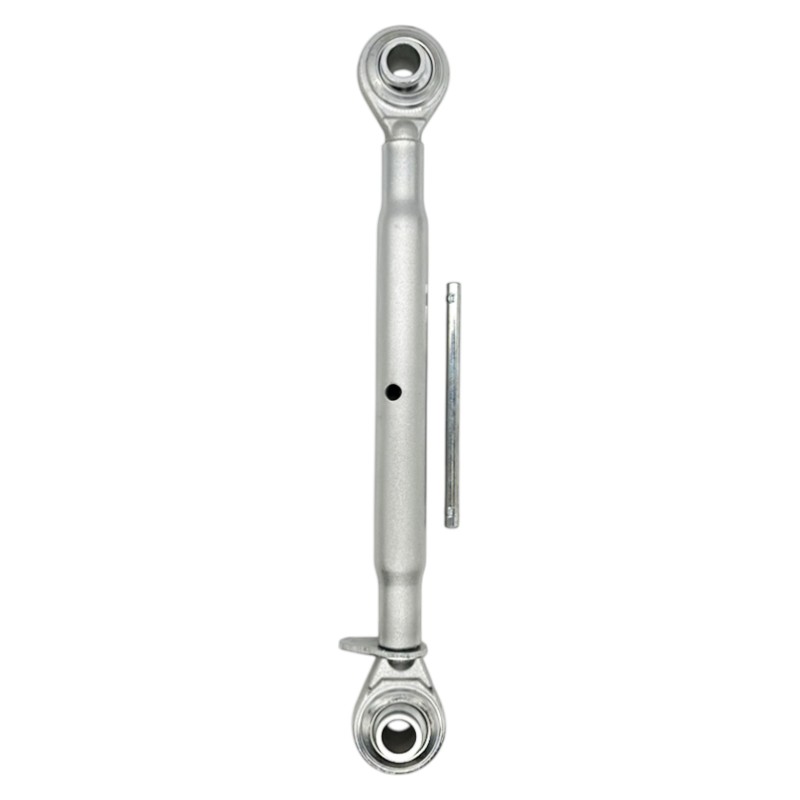

Mechanický třetí bod neboli také táhlo třetího bodu na traktor kategorie 2–2 je určený pro tříbodový závěs traktoru a slouží k propojení traktoru se závěsným nářadím. Pomocí třetího bodu se nastavuje sklon připojeného stroje, například pluhu, mulčovače, rotavátoru, sekačky, zadní radlice, vidlí na balíky, přepravního boxu nebo jiného nářadí do tříbodového závěsu. Jedná se o horní část tříbodového zavěšení.

Tento třetí bod má pracovní délku 535–785 mm, měřeno od středu oka po střed oka, závit M30 × 3,5 a oka pro čep 25,4 mm, tedy kategorie 2. Je vhodný přímo pro traktory Zetor UŘ II a lze jej použít také na další značky traktorů, pokud odpovídá délka, průměry koulí a provedení uchycení.

Jedná se o mechanicky nastavitelný třetí bod s kvalitním provedením, kalenými oky s koulí a robustním tělem pro běžné i náročnější použití u zemědělské techniky.

Výhody

• Mechanický třetí bod pro tříbodový závěs traktoru
• Provedení kat. 2–2
• Vhodný přímo pro Zetor UŘ II
• Použitelný i na další značky traktorů při shodě rozměrů
• Pracovní délka 535–785 mm
• Závit M30 × 3,5
• Oka pro čep 25,4 mm
• Délka pouzdra 405 mm
• Mechanické nastavení vytočením / zatočením vřeten
• Kalená oka s koulí
• Vysoká kvalita provedení
• Vhodné pro zapojení široké škály nářadí do tříbodového závěsu

Technické parametry

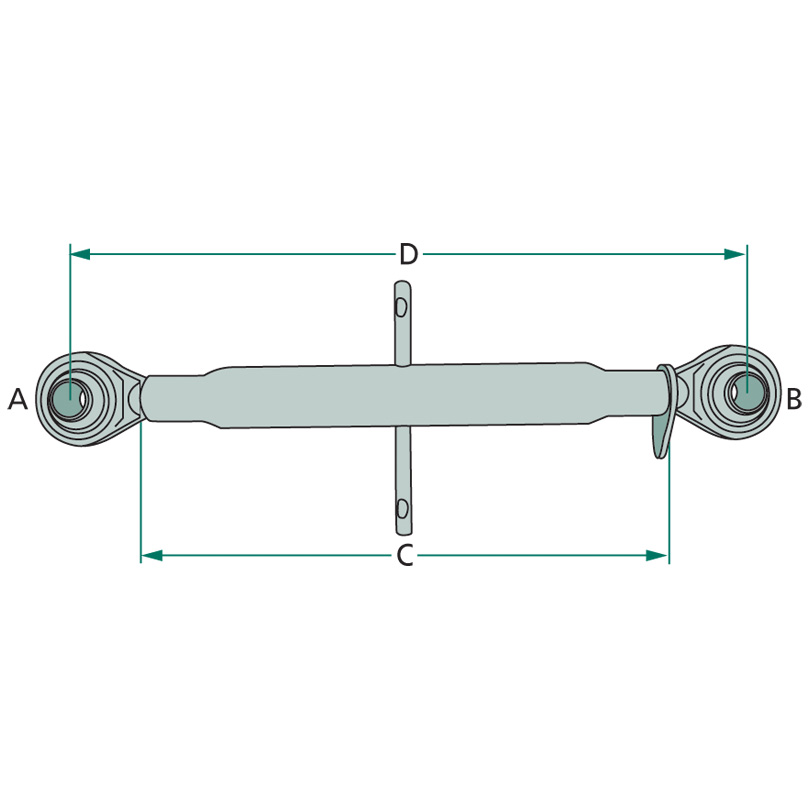

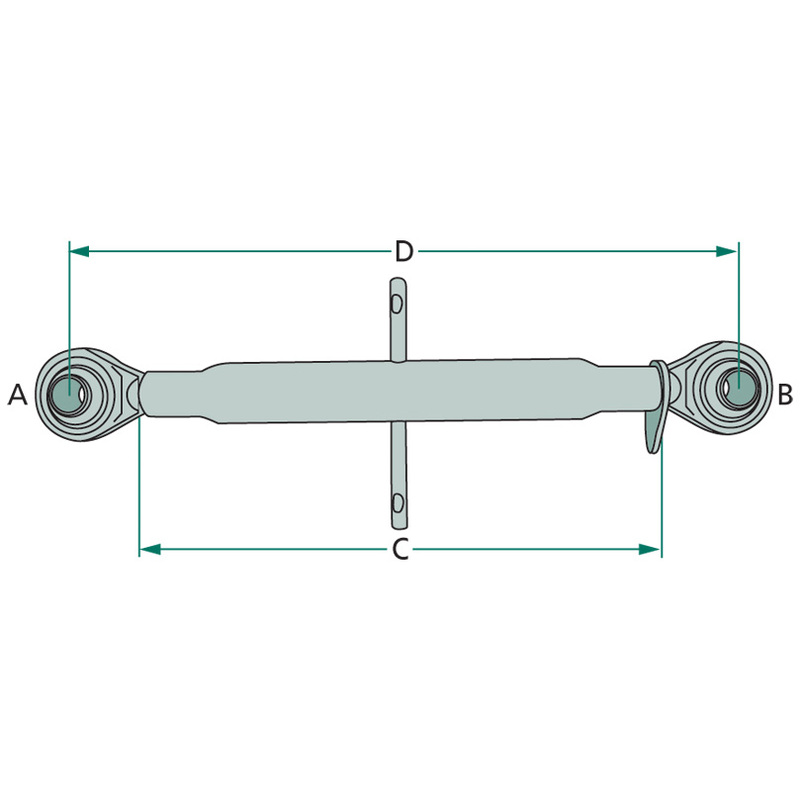

• Kategorie ok: 2–2 (vnitřní průměru koulí 25,4 mm)
• Závit: M30 × 3,5
• Průměr oka A: 25,4 mm
• Průměr oka B: 25,4 mm
• Délka pouzdra: 405 mm
• Délka v zataženém stavu: 535 mm
• Délka v roztaženém stavu: 785 mm
• Měření délky: od středu oka po střed oka
• Nastavení: mechanické, otáčením pouzdra / vřeten
• Provedení ok: kalená oka s koulí
• Vhodné pro: Zetor UŘ II a další traktory při shodě rozměrů

Vhodné pro traktory

Třetí bod je vhodný přímo pro: Zetor

Dále jej lze použít i na jiné značky a modely traktorů, pokud odpovídají:

• kategorie třetího bodu 2–2
• průměr čepu 25 mm / 25,4 mm
• pracovní délka 535–785 mm
• závit M30 × 3,5
• prostor pro montáž třetího bodu
• požadovaná délka při připojeném nářadí

Daný třetí bod lze využít univerzálně na různé modely traktorů.

K čemu třetí bod slouží

Třetí bod je horní táhlo tříbodového závěsu traktoru. Společně se spodními rameny vytváří tříbodové uchycení, které drží pracovní nářadí ve správné poloze za traktorem.

Třetí bod slouží hlavně k:

• připojení závěsného nářadí
• nastavení sklonu stroje
• vyrovnání pracovní polohy nářadí
• stabilizaci nářadí při práci
• přenosu tlakových a tahových sil mezi traktorem a nářadím
• přesnějšímu nastavení hloubky nebo úhlu práce podle typu stroje

Mezinárodní norma ISO 730 řeší rozměry a požadavky zadního tříbodového závěsu zemědělských kolových traktorů pro různé kategorie závěsu, včetně kategorie 2.

Mechanické nastavení délky

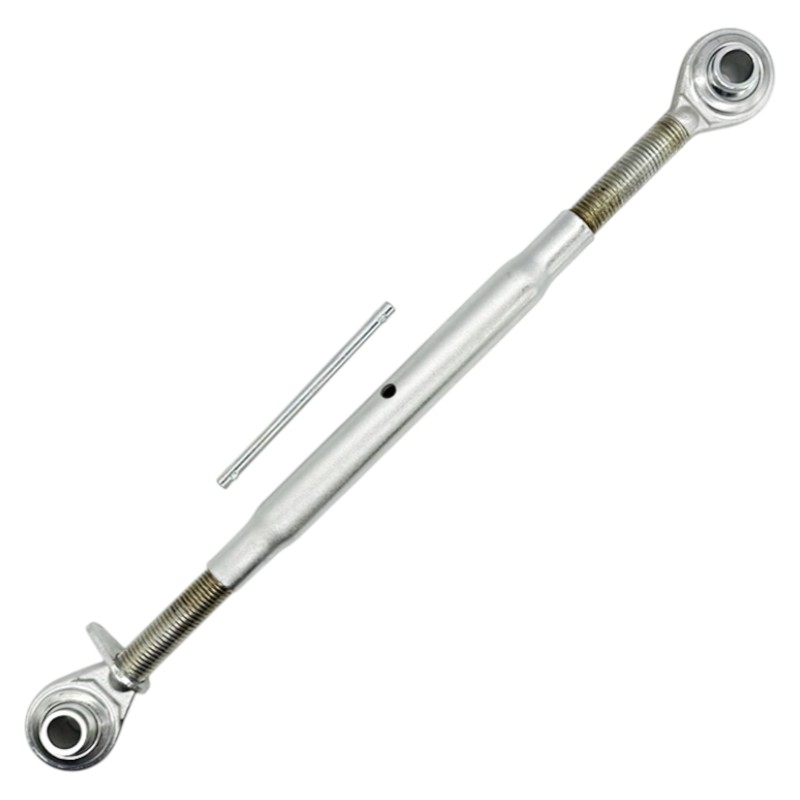

Třetí bod je mechanicky nastavitelný. Délka se mění otáčením těla třetího bodu, čímž se vřetena zasouvají nebo vysouvají.

Pracovní rozsah:

• 535 mm v zataženém stavu
• 785 mm v roztaženém stavu

Délka je měřena od středu jednoho oka po střed druhého oka

Výhody mechanického provedení:

• jednoduchá konstrukce
• snadné nastavení délky
• bez potřeby hydrauliky
• vhodné pro běžné zemědělské nářadí
• jednoduchá údržba
• dobrá odolnost při správném použití

Při nastavování délky doporučujeme nepoužívat třetí bod v úplně krajní poloze, pokud to není nutné. Vřetena by měla mít dostatečné zašroubování pro bezpečné přenášení zatížení.

Kategorie 2 – průměr oka 25,4 mm

Tento třetí bod má oka o průměru 25,4 mm, což odpovídá kategorii 2. Kategorie tříbodového závěsu je důležitá pro správný výběr čepů, koulí a uchycení pracovního nářadí.

Pro tento třetí bod jsou vhodné:

• čepy se závlačkou o kategorii 2
• jednoduché čepy bez závlačky

Při výběru čepů doporučujeme ověřit nejen průměr, ale také délku čepu, typ zajištění a prostor v uchycení traktoru nebo nářadí.

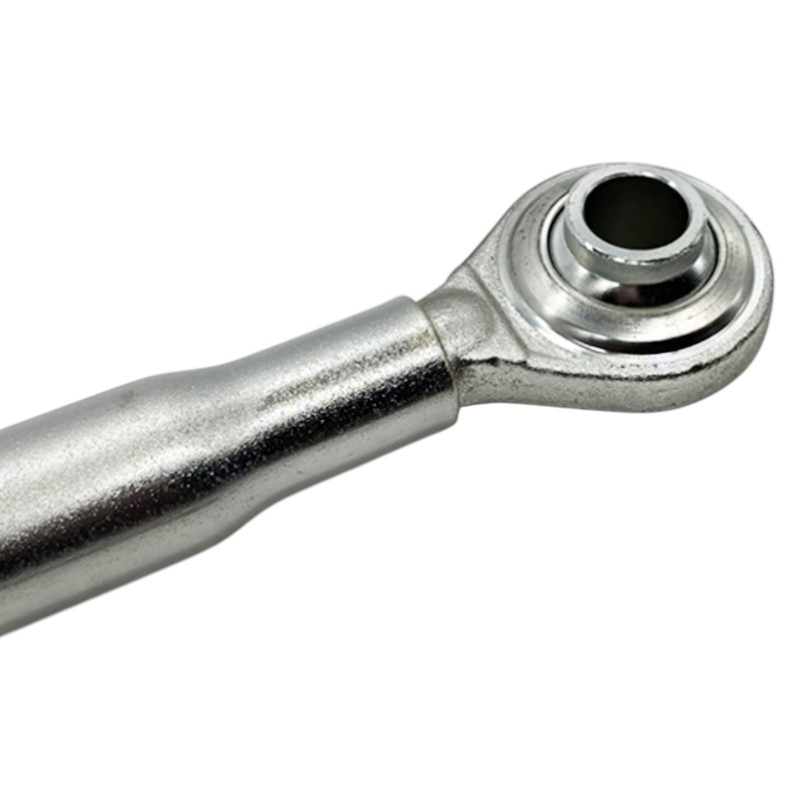

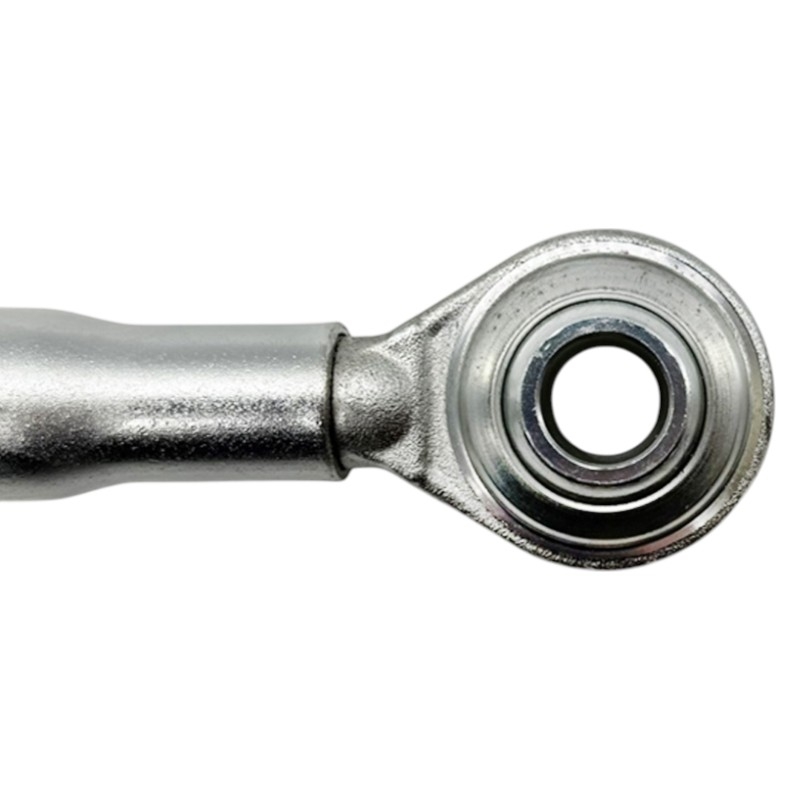

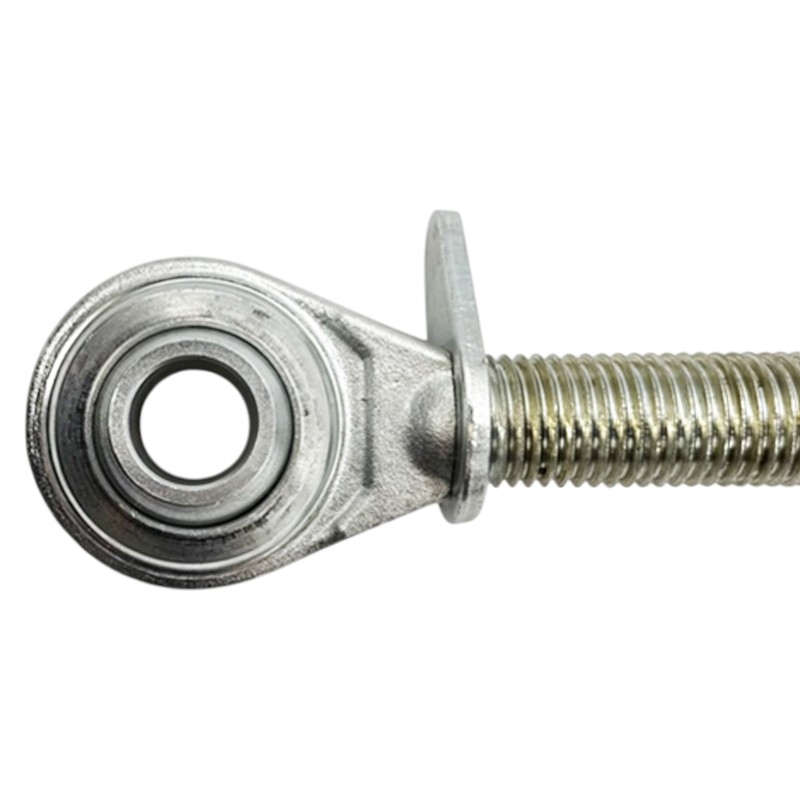

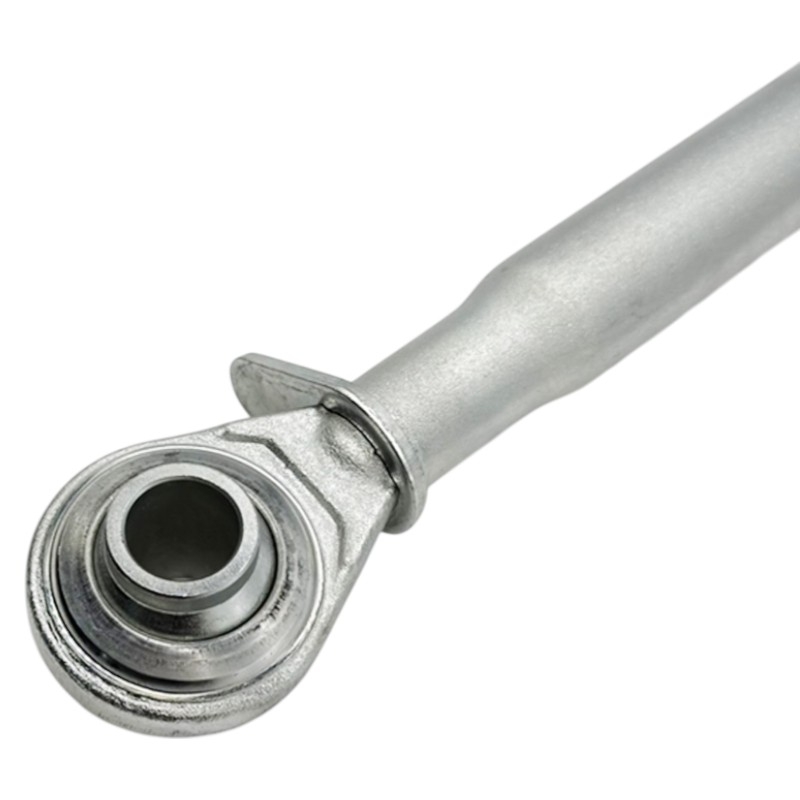

Kalená oka s koulí

Třetí bod je vybaven kalenými oky s koulí, která pomáhají přenášet zatížení mezi traktorem a připojeným strojem. Kulové uložení umožňuje přirozený pohyb při práci a snižuje namáhání uchycení při změně úhlu nářadí.

Výhody kalených ok s koulí:

• vyšší odolnost proti opotřebení
• lepší životnost při pravidelném používání
• plynulejší pohyb v uchycení
• menší riziko rychlého vymačkání oka
• vhodné pro zemědělskou techniku s běžným pracovním zatížením

Kvalitní oka jsou u třetího bodu zásadní, protože právě v nich se přenáší tahové, tlakové i boční síly při práci s nářadím.

Vysoká kvalita provedení

Tento třetí bod je dodáván ve vysoké kvalitě s důrazem na pevnost, přesné zpracování a odolnost při používání v zemědělské technice. Prošel interním porovnáním a kontrolou zatížení, kde se ověřovala pevnost a odolnost při tahu, tlaku a ohybu.

Vhodné použití

Třetí bod je vhodný pro připojení například těchto strojů:

• pluhy
• kultivátory
• rotavátory
• mulčovače
• zadní sekačky
• rozmetadla
• zadní radlice
• přepravní boxy
• štípačky
• obraceče a shrnovače
• další nářadí do tříbodového závěsu

Při práci s každým nářadím je důležité správně nastavit délku třetího bodu tak, aby stroj pracoval ve správném úhlu.

Důležitá poznámka k výběru

Při výběru třetího bodu doporučujeme zkontrolovat:

• kategorii třetího bodu 2–2
• průměr oka 25,4 mm
• délku v zataženém stavu 535 mm
• délku v roztaženém stavu 785 mm
• závit M30 × 3,5
• délku pouzdra 405 mm
• rozměr původního třetího bodu
• požadovanou délku při připojeném nářadí
• typ použitých čepů a zajištění

Nejste si jistí kompatibilitou? Pošlete nám délku původního třetího bodu od středu oka po střed oka, průměr čepu a typ traktoru – rádi ověříme vhodný díl.

Doporučení k montáži

Při montáži doporučujeme:

• použít čepy správné kategorie
• zkontrolovat stav uchycení na traktoru i nářadí
• zajistit čepy vhodnou závlačkou nebo pojistkou
• nepoužívat poškozené nebo ohnuté čepy
• nastavit délku podle pracovního úhlu nářadí
• po nastavení zkontrolovat zajištění závitu
• pravidelně mazat pohyblivá místa a závity
• po prvních pracovních hodinách zkontrolovat vůle

Pokud má třetí bod nadměrnou vůli v okách nebo v závitu, může docházet k rázům a vyššímu namáhání tříbodového závěsu.

Kdy třetí bod vyměnit

Třetí bod doporučujeme vyměnit, pokud:

• jsou oka výrazně vymačkaná
• koule v oku má nadměrnou vůli
• závit je poškozený nebo zatuhlý
• tělo třetího bodu je ohnuté
• třetí bod nejde plynule nastavovat
• čepy v okách nedrží správně
• při práci vznikají rázy nebo vůle
• původní třetí bod má nevhodnou délku pro používané nářadí

Opotřebený třetí bod může zhoršit nastavení nářadí a zároveň zvyšovat zatížení uchycení na traktoru i stroji.

Zajímavost z praxe

U třetího bodu se často řeší pouze délka, ale stejně důležitá je také kategorie čepů a stav kulových ok. Pokud je oko vymačkané nebo má koule velkou vůli, nářadí za traktorem může při práci „cuknout“, změnit úhel nebo zatěžovat závěs nerovnoměrně. Správně zvolený a seřízený třetí bod pomáhá zlepšit práci nářadí – například pluh lépe drží úhel, rotavátor pracuje rovnoměrněji a zadní radlice se snadněji nastaví do požadované polohy.

Praktická rada

Před sezónou doporučujeme třetí bod vyšroubovat v pracovním rozsahu, očistit závity, lehce je namazat a zkontrolovat, zda se oba konce plynule pohybují. Zatuhlý závit se při násilném nastavování snadno poškodí.
