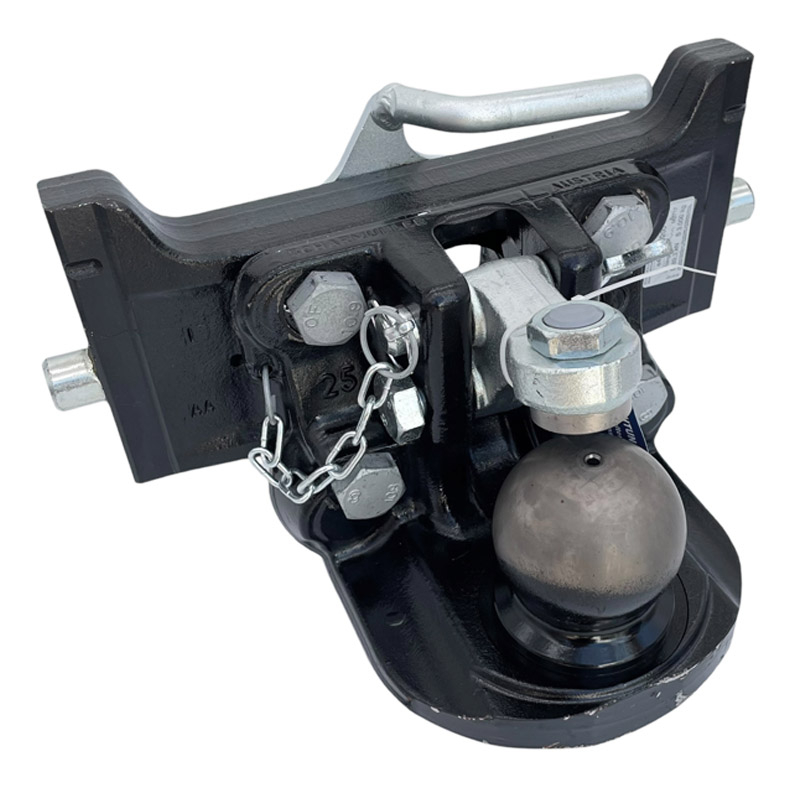

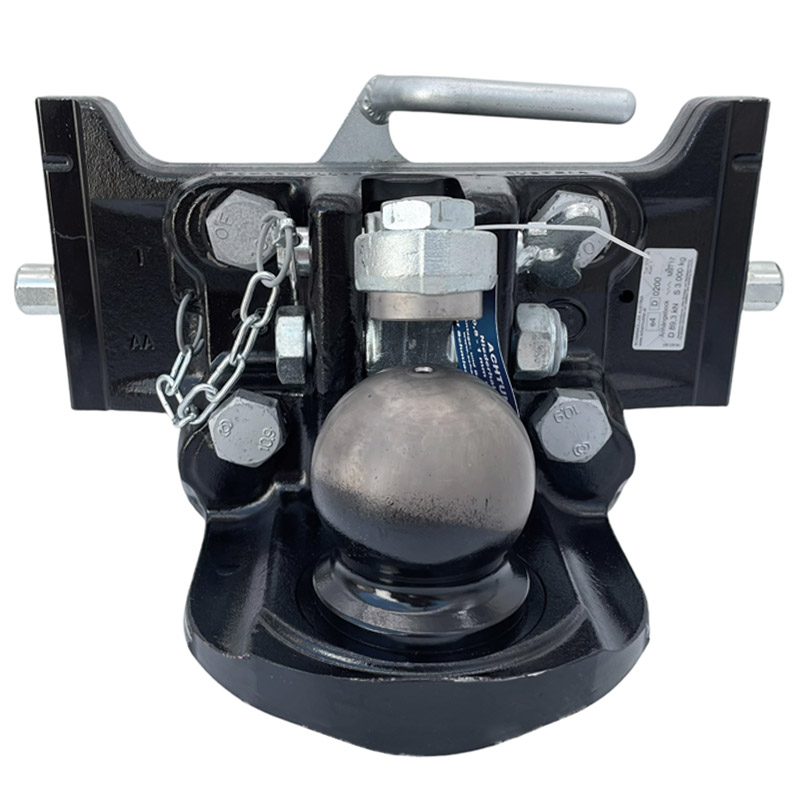

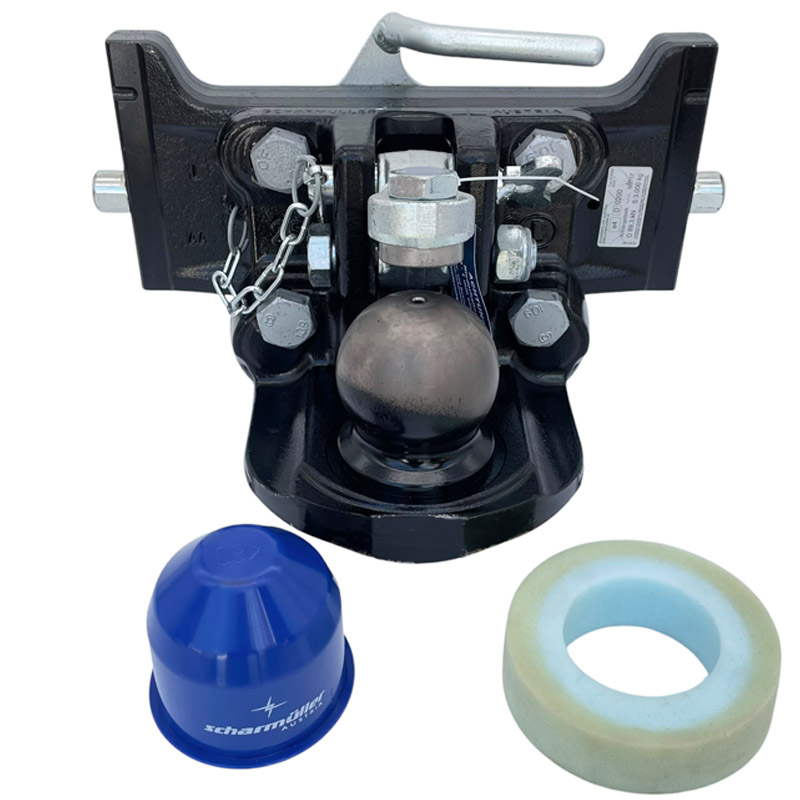

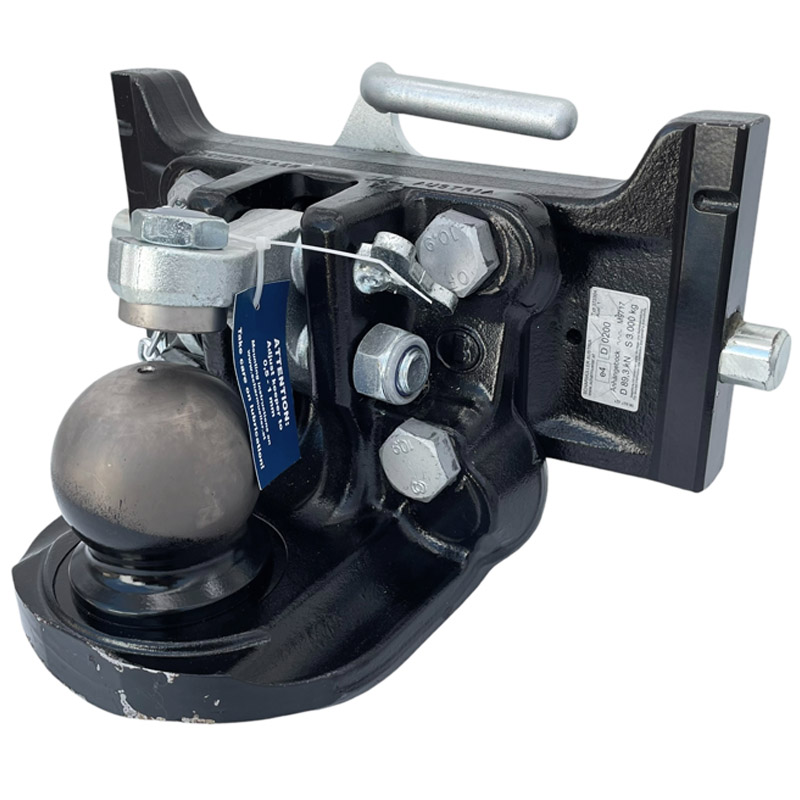

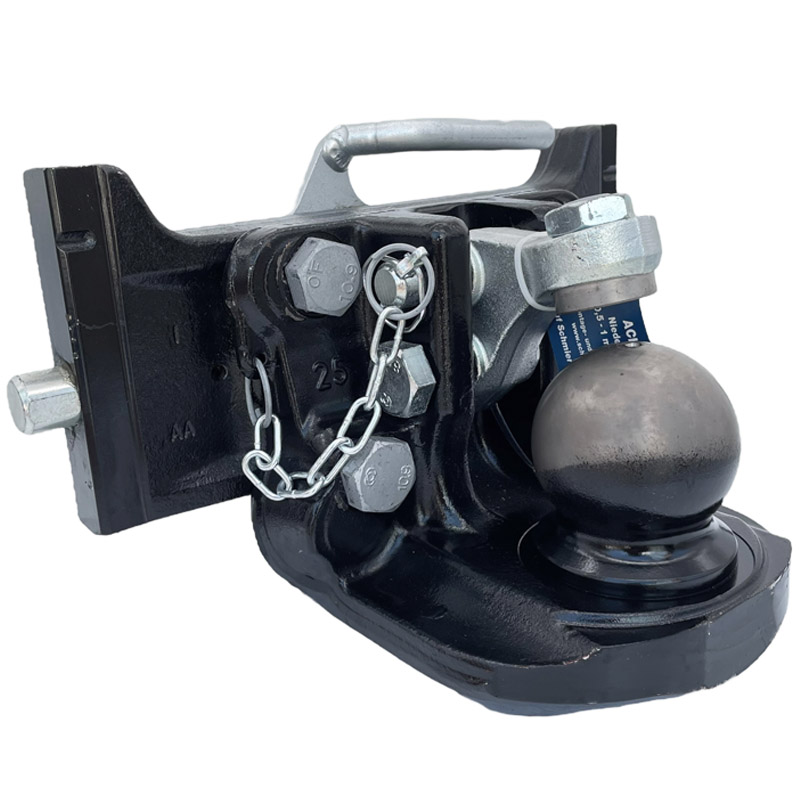

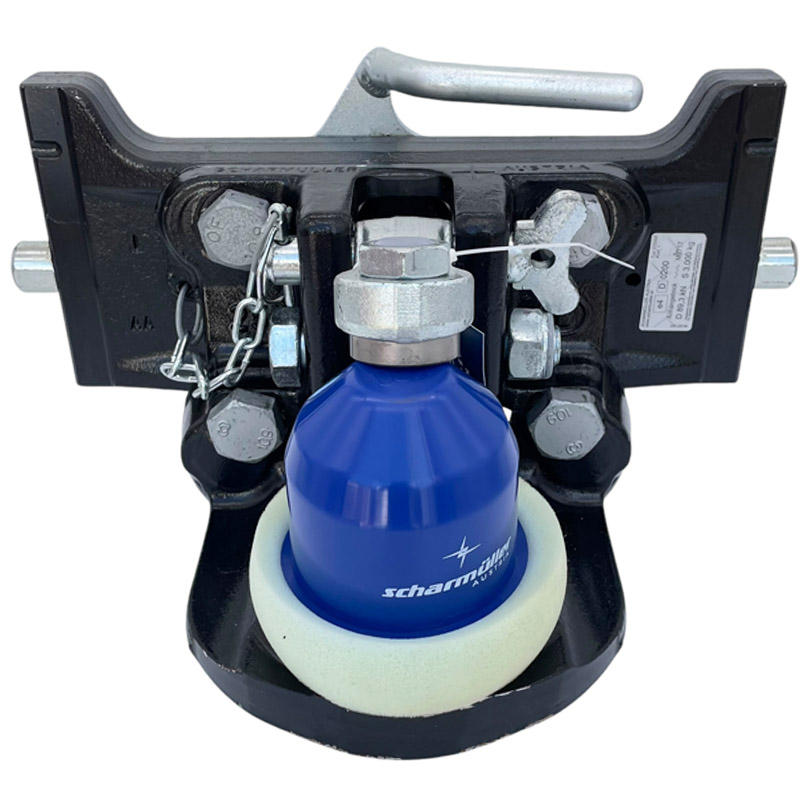

Závěs na traktor s koulí K80 Scharmüller s přechodovou deskou 330/32/25 vhodný na Zetor a John Deere

Scharmüller závěs s koulí K80 o rozměrech 330/32/25 do etáže

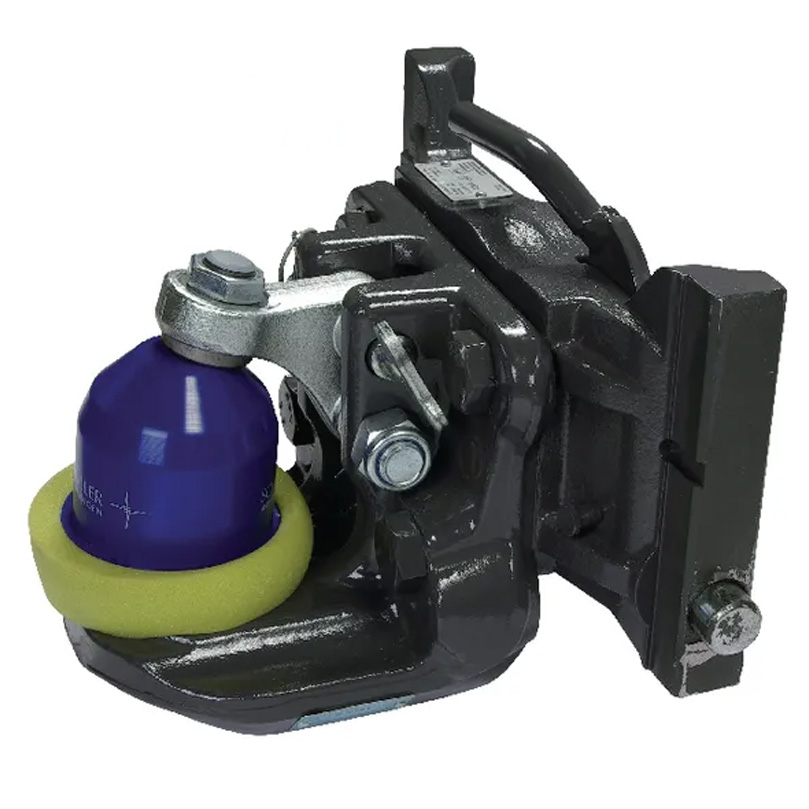

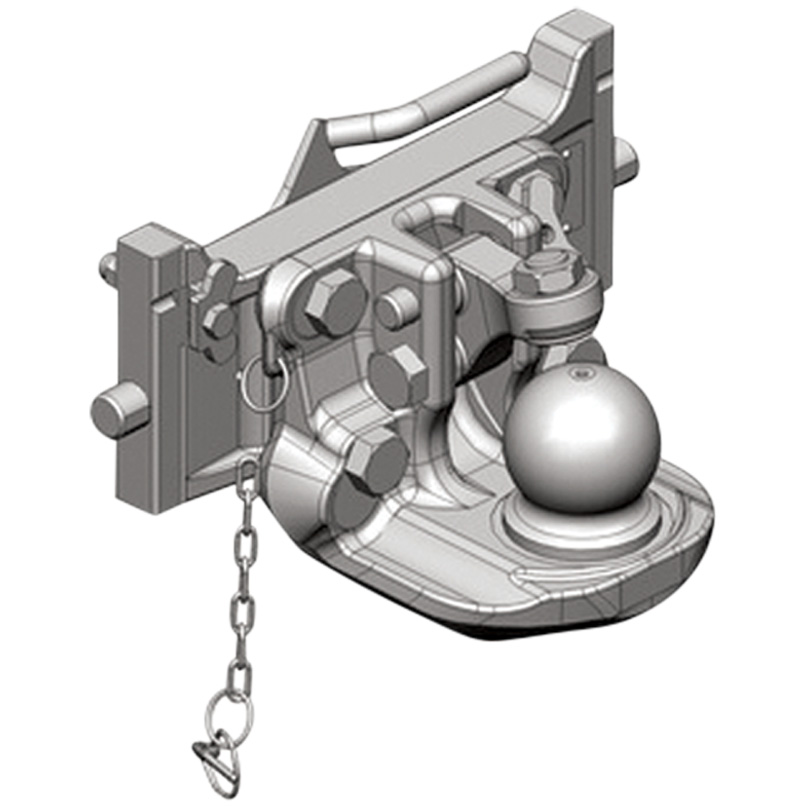

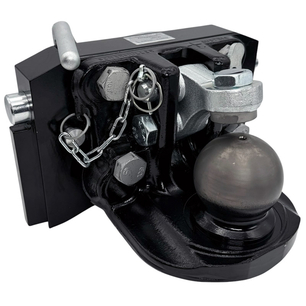

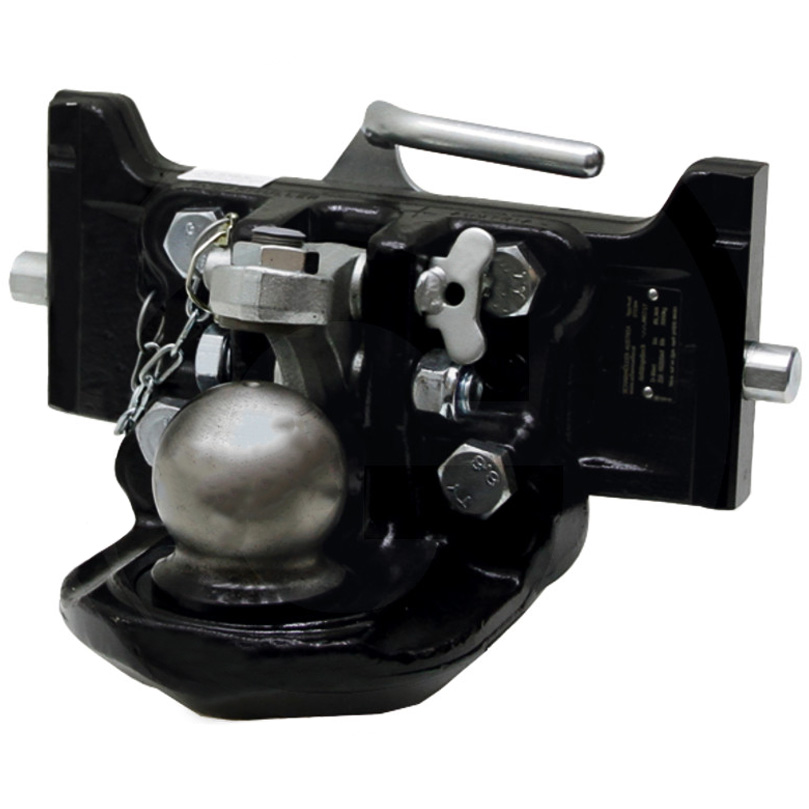

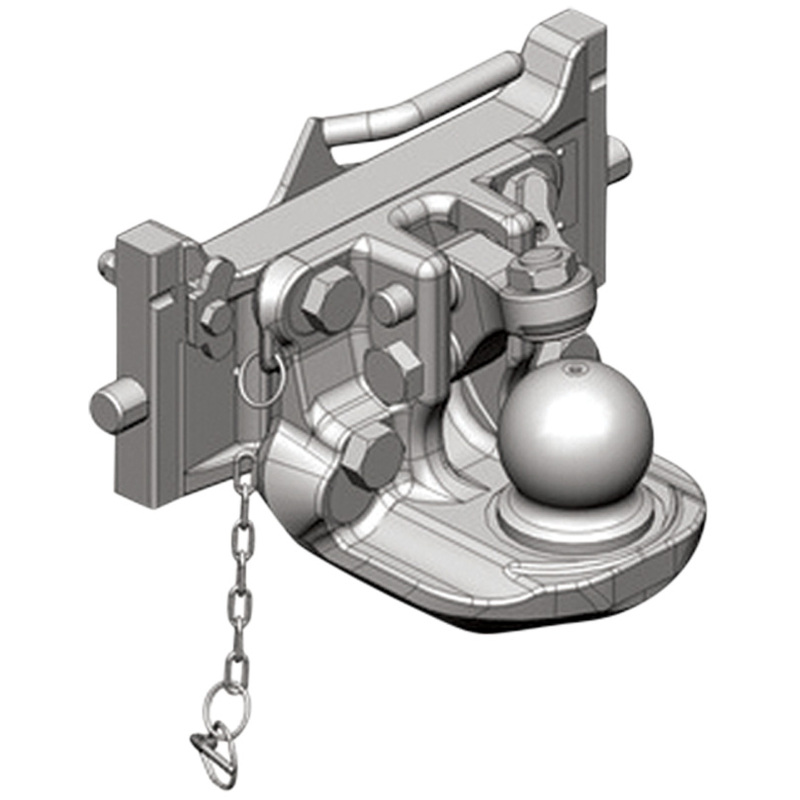

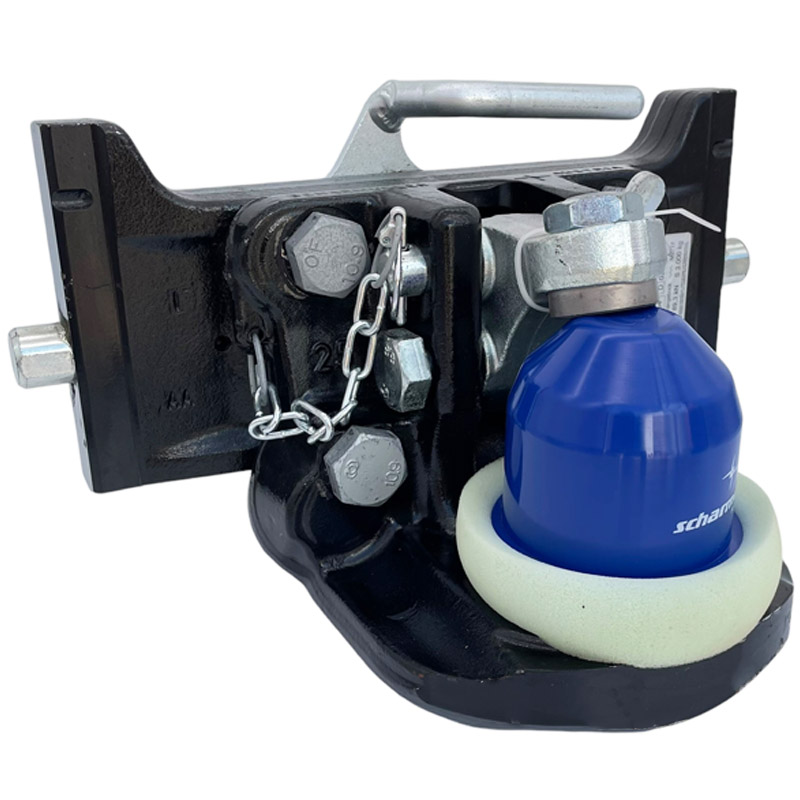

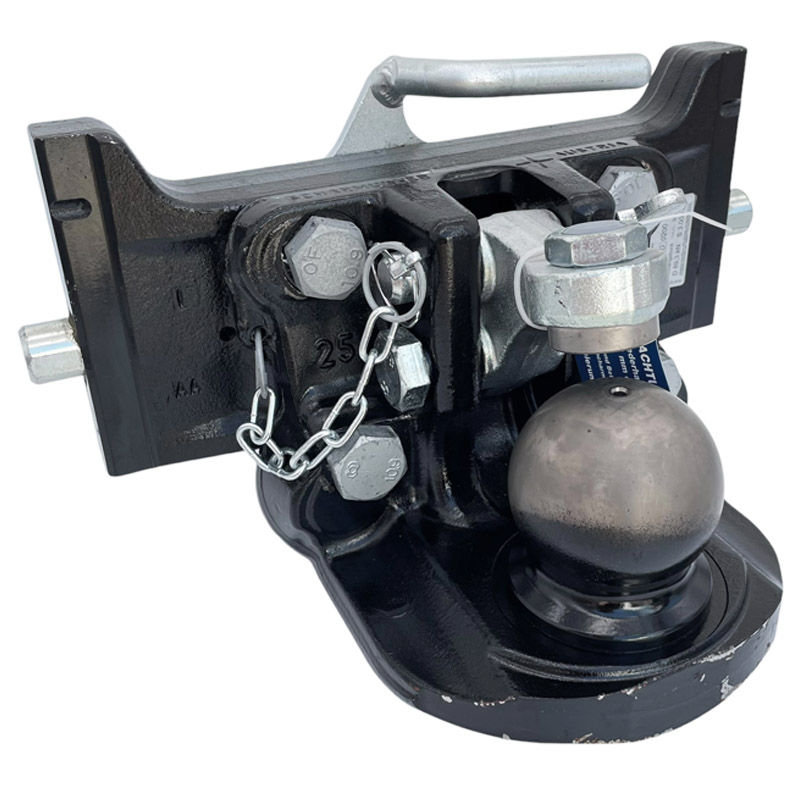

Závěs s koulí K80 Scharmüller s přechodovou deskou 330/32/25 je robustní tažný závěs určený pro montáž do etáže / konzole traktoru. Slouží k bezpečnému připojení zemědělských přívěsů, návěsů, cisteren, rozmetadel a další tažené techniky vybavené závěsným okem pro kouli K80.

Tento závěs je určen pro konzole se šířkou 330 mm, šířkou vedení 32 mm a bočními zajišťovacími čepy o průměru 25 mm. Díky přechodové desce je závěs vhodný pro traktory mnoha značek, kde je požadováno pevné a bezpečné uchycení závěsu v etážové konzoli.

Výrobcem je Scharmüller, rakouský výrobce tažných systémů pro zemědělskou techniku. Scharmüller se dlouhodobě specializuje na závěsy, tažná oka, K80 systémy, etážové konzole a další tažné prvky pro zemědělské stroje. Jedná se o kvalitní závěs v OEM kvalitě, tedy v kvalitě srovnatelné s originálním dílem používaným v prvovýbavě traktorů.

Hlavní výhody

• Kvalitní závěs Scharmüller s koulí K80
• Vhodné pro etážové konzole traktorů
• Svislé zatížení 3000 kg
• D-hodnota 89,3 kN
• Robustní konstrukce pro těžkou zemědělskou techniku
• Pevné uchycení pomocí bočních čepů 25 mm
• Vhodné pro mnoho značek traktorů

Technické parametry

• Typ: Závěs s koulí K80
• Výrobce: Scharmüller
• Šířka desky: 330 mm
• Šířka vedení: 32 mm (tloušťka desky)
• Průměr bočních čepů: 25 mm
• Zatížení: 3000 kg
• D-hodnota: 89,3 kN
• Výška desky: 150 mm
• Rozpětí: 155 mm
• Otvor: M20
• Rozteč otvorů: 140 × 80 mm
• Barva: černá
• Originální označení: 07.6330.42-A02

Kompatibilita se značky traktorů

Závěs je určený například pro tyto traktory značek a modely:

• Belarus pro modely: 50, 80, 82, 102, 510, 512, 520, 522, 550, 552, 570, 572, 590, 592, 800, 820, 890, 892, 900, 920, 950, 952, 1025, 1221


• Case IH pro modely: 2120 Pro, 2130 Pro, 2140 Pro, 2150 Pro, 433, 440, 533, 540, 633, 640, 733, 740, 833, 840, 933, 940, 946, 1046, 1246, 1255, 1255 XL, 1455, 1455 XL, C 42, C 48, C 55, C 64, C 70, CS 48, CS 52, CS 58, CS 63, CS 68, CS 75, CS 78, CS 80 Pro, CS 85 Pro, CS 86, CS 90 Pro, CS 94, CS 95 Pro, CS 105 Pro, CS 110, CS 120, CS 130, CS 150, CVX 120, CVX 130, CVX 140, CVX 150, CVX 160, CVX 170, CVX 175, CVX 195, CVX 1135, CVX 1145, CVX 1155, CVX 1170, CVX 1190, CVX 1195, Farmall 55A, Farmall 65A, Farmall 75A, Farmall 55C, Farmall 65C, Farmall 75C, LBX322S, LBX422S, LBX432S, Magnum 225, Magnum 235, Magnum 250, Magnum 260, Magnum 280, Magnum 290, Magnum 310, Magnum 315, Magnum 335, Magnum 340, Magnum 370, Magnum 380, Magnum 7110, Magnum 7120, Magnum 7130, Magnum 7140, Magnum 7150, Magnum 7210, Magnum 7220, Magnum 7230, Magnum 7240, Magnum 7250, Magnum 8910, Magnum 8920, Magnum 8930, Magnum 8940, Magnum 8950, Maxxum 100, Maxxum 110, Maxxum 115, Maxxum 120, Maxxum 125, Maxxum 130, Maxxum 135, Maxxum 140, Maxxum 145, Maxxum 150, Maxxum 5120, Maxxum 5130, Maxxum 5140, Maxxum 5150, Maxxum 5220, Maxxum 5230, Maxxum 5240, Maxxum 5250, MX 100 Maxxum, MX 110 Maxxum, MX 120 Maxxum, MX 135 Maxxum, MX 150 Maxxum, MX 170 Maxxum, MX 180 Magnum, MX 200 Magnum, MX 210 Magnum, MX 220 Magnum, MX 230 Magnum, MX 240 Magnum, MX 255 Magnum, MX 270 Magnum, MX 285 Magnum, MXM 120, MXM 130, MXM 140, MXM 155, MXM 175, MXM 190, MXU 100, MXU 110, MXU 115, MXU 125, MXU 130, MXU 135, Optum 250, Optum 270, Optum 300, Puma 125, Puma 130, Puma 140, Puma 145, Puma 150, Puma 155, Puma 160, Puma 165, Puma 170, Puma 175, Puma 180, Puma 185, Puma 195, Puma 200, Puma 210, Puma 215, Puma 220, Puma 225 CVX, Puma 230 CVX, Puma 130 CVX, Puma 145 CVX, Puma 150 CVX, Puma 160 CVX, Puma 165 CVX, Puma 170 CVX, Puma 180 CVX, Puma 185 CVX, Puma 195 CVX, Puma 200 CVX, Puma 210 CVX, Puma 215 CVX, Puma 220 CVX, Puma 240 CVX, Quadtrac 450, Quadtrac 470, Quadtrac 500, Quadtrac 540, Quadtrac 550, Quadtrac 580, Quadtrac 600, Quadtrac 620, RB455, RB465, Steiger 350, Steiger 370, Steiger 400, Steiger 420, Steiger 450, Steiger 470, Steiger 500, Steiger 540, Steiger 550, Steiger 580, Steiger 600, Steiger 620, Vestrum 100, Vestrum 110, Vestrum 120, Vestrum 130


• Challenger pro modely: MT 525B AutoPower VI, MT 535B AutoPower VI, MT 545B AutoPower VI, MT 555B AutoPower VI, MT 565B, MT 575B AutoPower VI, MT 585B AutoPower VI, MT 595B AutoPower VI, MT835, MT845, MT855, MT865


• Claas pro modely: Ares 546, Ares 547, Ares 556, Ares 557, Ares 566, Ares 567, Ares 577, Ares 616, Ares 617, Ares 656, Ares 657, Ares 696, Ares 697, Ares 816, Ares 826, Ares 836, Arion 410, Arion 420, Arion 430, Arion 440, Arion 450, Arion 460, Arion 510, Arion 520, Arion 530, Arion 540, Arion 610, Arion 620, Arion 630, Arion 640, Atles 915, Atles 925, Atles 926, Atles 935, Atles 936, Atles 946, Axion 800, Axion 810, Axion 820, Axion 830, Axion 840, Axion 850, Axion 870, Axion 920, Axion 930, Axion 940, Axion 950, Nectis 217, Nectis 227, Nectis 237, Nectis 257, Nectis 267


• Deutz-Fahr pro modely: 7210 TTV Agrotron, Agrotron 106, Agrotron 115, Agrotron 135, Agrotron 6.05, Agrotron 6.15, Agrotron 6.20, Agrotron 6.30, Agrotron 6.45, Agrotron M 410, Agrotron M 420, Agrotron M 600, Agrotron M 610 Profiline, Agrotron M 615, Agrotron M 620 Profiline, Agrotron M 625, Agrotron M 640 Profiline, Agrotron M 650 Profiline, Agrotron 106 MK3, Agrotron 110 MK3, Agrotron 115 MK3, Agrotron 120 MK3, Agrotron 135 MK3, Agrotron 150 MK3, Agrotron 165 MK3, Agrotron New 108, Agrotron New 110, Agrotron New 118, Agrotron New 120, Agrotron New 128, Agrotron New 130, Agrotron New 140, Agrotron New 150, Agrotron New 150.7, Agrotron New 155, Agrotron New 165.7, Agrotron New 180.7 Profiline, Agrotron TTV 630


• Doppstadt pro modely: Trac 130, Trac 150, Trac 180, Trac 200


• Fendt pro modely: Fendt 1149 MT, Fendt 1154 MT, Fendt 1159 MT, Fendt 1165 MT


• Hürlimann pro modely: , XL-140, XL-160, XL-150 HI-LEVEL, XL-150.7 HI-LEVEL, XL-165.7 HI-LEVEL, XL-180.7 HI-LEVEL


• John Deere pro modely: 5075GF, 5075GL, 5075GN, 5075GV, 5080GF, 5080GV, 5085GL, 5090GF, 5090GH, 5090GV, 5100GV, 5105GF, 5215, 5315, 5515, 5615


• Krone pro modely: Big Pack 890, Big Pack 1270, Big Pack 1290, Big Pack 12130


• Lamborghini pro modely: R6.130, R6.140, R6.150, R6.150.7, R6.160, R6.165.7, R6.185 Com3


• Lindner pro modely: Geotrac 50, Geotrac 60, Geotrac 63, Geotrac 64, Geotrac 65, Geotrac 70, Geotrac 73, Geotrac 74, Geotrac 75, Geotrac 80, Geotrac 83, Geotrac 84, Geotrac 85, Geotrac 93, Geotrac 94, Geotrac 100, Geotrac 103, Geotrac 104


• Massey Ferguson pro modely: 3625, 3635, 3645, 3655, 5425, 5435, 5445, 5455, 5465, 5470, 5475, 5480, 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290, 6445, 6455, 6460, 6465, 6470, 6475, 6480, 6485, 6490, 6495, 6497, 6499, 6613 Dyna 6, 6614 Dyna 6, 6615 Dyna 6, 6616 Dyna 6, 6713S, 6714S, 6715S, 6716S, 6718S, 7615 Dyna 6, 7616 Dyna 6, 7618 Dyna 6, 7619 Dyna 6, 7620 Dyna 6, 7622 Dyna 6, 7624 Dyna 6, 7626, 7715/S, 7716/S, 7718/S, 8170, 8180, 8210, 8220, 8240, 8250, 8260, 8270, 8280


• McCormick pro modely: ZTX 230, ZTX 260, ZTX 280


• New Holland pro modely: BB920, BB930 AP, BB940 AP, BB950 AR, BB960 AR, BigBaler 870P TTD, BigBaler 890P TTD, BigBaler 1290R TTD, T4.55, T4.65, T4.75, T5.100, T5.110, T5.120, T5.110 Autocommand, T5.120 Autocommand, T5.130 Autocommand, T5.140 Autocommand, T5.110 Dynamic Command, T5.120 Dynamic Command, T5.130 Dynamic Command, T5.140 Dynamic Command, T6.120, T6.125, T6.140, T6.145, T6.150, T6.155, T6.160, T6.165, T6.175, T6.180, T7.165, T7.165S Classic, T7.170 Power Command, T7.170 Range Command, T7.185 Power Command, T7.185 Range Command, T7.190, T7.195, T7.195S Standard, T7.200 Power Command, T7.200 Range Command, T7.210, T7.215, T7.215S Standard, T7.220, T7.230, T7.230 Stage V, T7.235, T7.245, T7.245 Stage V, T7.250, T7.260, T7.260 Stage V, T7.275, T7.290, T7.315, T7.200 Autocommand, T7.225 Autocommand, T7.230 Autocommand Stage V, T7.245 Autocommand Stage V, T7.260 Autocommand Stage V, T7.270 Autocommand, T7.270 Autocommand Stage V, T7.290 Autocommand Stage V, T7.315 Autocommand Stage V, T7.340 Autocommand Stage V, T8.275, T8.300, T8.320, T8.330, T8.350, T8.360, T8.380, T8.390, T8.410, T8.420, T8.435, T9.390, T9.450, T9.505, T9.560, T9.615, T9.670, T6010, T6020, T6030, T6040, T6050, T6060, T6070, T6030 Power Command, T6050 Power Command, T6070 Power Command, T6080 Power Command, T6090 Power Command, T7030 Autocommand, T7030 Power Command, T7040 Autocommand, T7040 Power Command, T7050 Autocommand, T7050 Power Command, T7060 Autocommand, T7060 Power Command, T7070 Autocommand, T7510, T7520, T7530, T7540, T7550, T8020, T8030, T8040, T8050, T9020, T9030, T9040, T9050, T9060, TG210, TG215, TG230, TG245, TG255, TG285, TG305, TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TS90, TS100, TS110, TS115, TS125A Plus/Deluxe, TS135A Plus/Deluxe, TS100A Delta, TS110A Delta, TS115A Delta, TVT135, TVT145, TVT155, TVT170, TVT190, TVT195


• Same pro modely: Iron 130, Iron 140, Iron 150, Iron 150.7, Iron 160, Iron 165.7, Iron 175, Iron 180.7, Iron 185


• Steyr pro modely: 8045, 8055, 8060, 8065, 8070, 8075, 8080, 8085, 8090, 8095, 942, 948, 955, 964, 970, 9078, 9086, 9094, 9080 MT, 9085 MT, 9090 MT, 9095 MT, 9100 MT, 9105 MT, 9105, 9115, 9125, 9145, 9220, 9250, 9270, 6185 Absolut CVT, 6200 Absolut CVT, 6220 Absolut CVT, 6240 Absolut CVT, 6260 Absolut CVT, 6280 Absolut CVT, 6130 CVT, 6135 CVT, 6140 CVT, 6145 CVT, 6150 CVT, 6155 CVT, 6160 CVT, 6165 CVT, 6170 CVT, 6175 CVT, 6180 CVT, 6185 CVT, 6190 CVT, 6195 CVT, 6200 CVT, 6205 CVT, 6210 CVT, 6215 CVT, 6220 CVT, 6230 CVT, 6240 CVT, CVT 120, CVT 130, CVT 150, CVT 170, 4100 Expert CVT, 4110 Expert CVT, 4120 Expert CVT, 4130 Expert CVT, 6150 Impuls CVT, 6165 Impuls CVT, 6175 Impuls CVT, 4055 S Kompakt, 4065 S Kompakt, M 948, M 952, M 958, M 963, M 968, M 975, 9080 M, 9090 M, 9100 M, M 9078, M 9083, M 9086, M 9094, 4100 Profi, 4110 Profi Classic, 4110 Profi, 4115 Profi, 4120 Profi, 4130 Profi, 6115 Profi, 6125 Profi Classic, 6125 Profi, 6135 Profi, 6140 Profi Classic, 6140 Profi, 4110 Profi CVT, 4115 Profi CVT, 4120 Profi CVT, 4125 Profi CVT, 4130 Profi CVT, 4135 Profi CVT, 4145 Profi CVT, 6145 Profi CVT, 6250 Terrus, 6270 Terrus, 6300 Terrus

Uvedený seznam nemusí obsahovat všechny kompatibilní modely. Při výběru doporučujeme řídit se především podle rozměru konzole 330/32/25 mm, originálního označení závěsu a technických parametrů vašeho traktoru.

Co znamená rozměr 330/32/25

Označení 330/32/25 udává hlavní montážní rozměry závěsu:

• 330 mm = šířka závěsu / lišt do konzole
• 32 mm = šířka vedení v drážce konzole
• 25 mm = průměr bočních zajišťovacích čepů

Tyto tři rozměry jsou zásadní pro správné usazení závěsu do etáže traktoru. Pokud se liší šířka vedení nebo průměr čepů, závěs nemusí být s konzolí kompatibilní.

Co je závěs K80

Závěs K80 využívá kulový čep o průměru 80 mm. Tento systém je velmi oblíbený u moderní zemědělské techniky, protože oproti klasickému čepovému závěsu nabízí větší styčnou plochu, plynulejší pohyb a nižší vůle v tažném spojení.

Scharmüller uvádí, že systém K80® se v zemědělské technice prosadil už před více než 20 lety a značka se označuje jako vynálezce K80 kulového spojení.

Výhody K80 v praxi:

• pevnější a stabilnější spojení
• menší rázy při jízdě
• vhodné pro těžší návěsy a cisterny
• komfortnější provoz na silnici i v terénu
• menší vůle oproti opotřebenému čepovému závěsu

Vysvětlení D-hodnoty a zatížení

D-hodnota 89,3 kN vyjadřuje teoretické dynamické zatížení mezi traktorem a taženým strojem. Používá se pro posouzení zatížitelnosti tažného zařízení při provozu soupravy.

Zatížení 3000 kg udává maximální svislé zatížení působící na závěs. To je důležité zejména u návěsů, cisteren a těžších zemědělských přívěsů, které přenášejí část své hmotnosti na zadní závěs traktoru.

Využití v praxi

Závěs s koulí K80 je vhodný například pro:

• zemědělské návěsy
• fekální a kejdařské cisterny
• rozmetadla
• přepravní vozy
• lisy
• senážní a silážní vozy
• aplikační techniku
• další tažené stroje s K80 okem

Díky vysoké nosnosti a stabilnímu vedení je ideální pro těžší zemědělské soupravy.

Zajímavost z praxe

U závěsů K80 se často řeší nejen samotná koule, ale také stav přítlačného zajištění a opotřebení tažného oka na přívěsu. I kvalitní závěs může mít vůli, pokud je opotřebené oko na taženém stroji. Při výměně závěsu doporučujeme zkontrolovat také stav K80 oka na přívěsu nebo návěsu.

Kdy závěs vyměnit

• viditelné opotřebení koule K80
• vůle v uchycení závěsu
• poškozené nebo vymačkané boční čepy
• deformace přechodové desky
• praskliny nebo mechanické poškození
• nejisté zajištění taženého stroje
• nadměrné rázy při jízdě

Opotřebený závěs může zhoršit bezpečnost soupravy a zvýšit namáhání traktoru i připojené techniky.

Doporučení k montáži

Před montáží doporučujeme ověřit:

• šířku etážové konzole
• šířku vedení / drážky
• průměr bočních zajišťovacích čepů
• rozteč montážních otvorů přechodové desky
• stav zajišťovacích prvků
• kompatibilitu s taženým okem K80

Nejste si jistí kompatibilitou? Pošlete nám rozměry vaší konzole, značku a model traktoru nebo původní označení závěsu a rádi vám ověříme správný díl.
