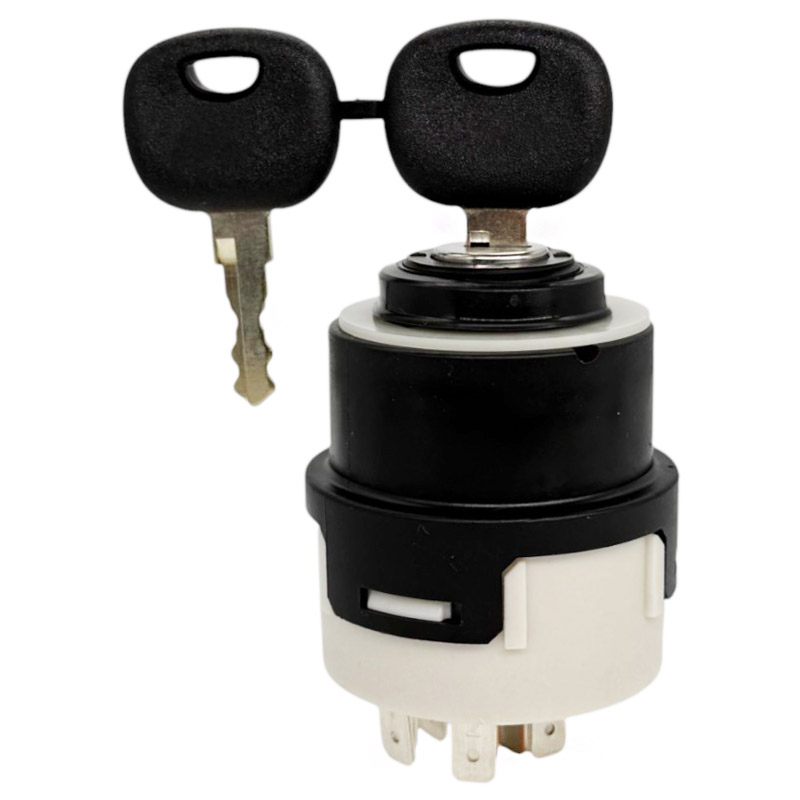

Spínací žhavící skříňka 12-24V s 10 piny pro různé značky strojů

Žhavicí spínací skříňka 12–24 V (10 pinů, 2 klíče, OEM kvalita)

Vysoce kvalitní spínací / žhavicí skříňka určená pro různé značky strojů. Obsahuje kompletní žhavicí funkci, zapalování i startér, nabízí vysokou životnost až 50 000 přepnutí a je dodávána včetně 2 ks klíčů typu A – 14603.Zámek obsahuje ochranu proti vodě, robustní kontaktní část a kvalitní mechaniku s plynulými polohami P–0–I–II–III. Primárně určeno pro stroje Kalmar, Kramer, ale díky 10pólovému konektoru lze použít univerzálně – podle shody zapojení pinů je vhodná také pro jiné značky stavebních a manipulačních strojů.

Technické parametry

• Napájecí napětí: 12–24 V
• Počet kontaktů: 10 pinů
• Typ konektoru: 6,3 × 0,8 mm / 9,5 × 1,2 mm
• Válec zámku s ochranou proti vodě
• Počet cyklů: cca 50 000
• Spuštění zámku opakování: Ano
• Funkce předžhavení: Ano
• Provozní teploty: −40 °C až +85 °C
• Montážní průměr: Ø 28 mm
• Závit pro uchycení: M26 × 1,5

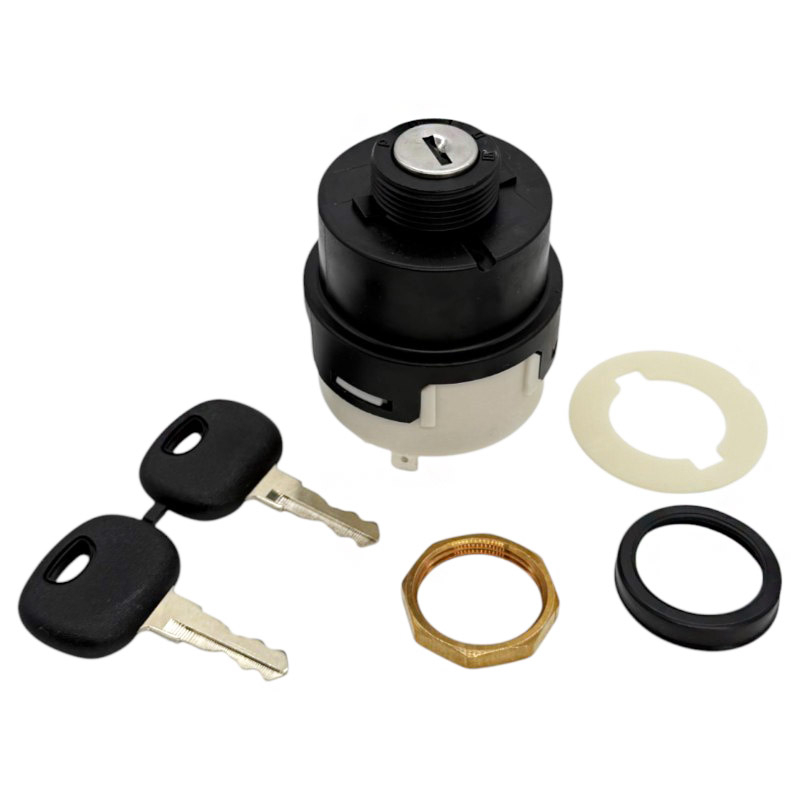

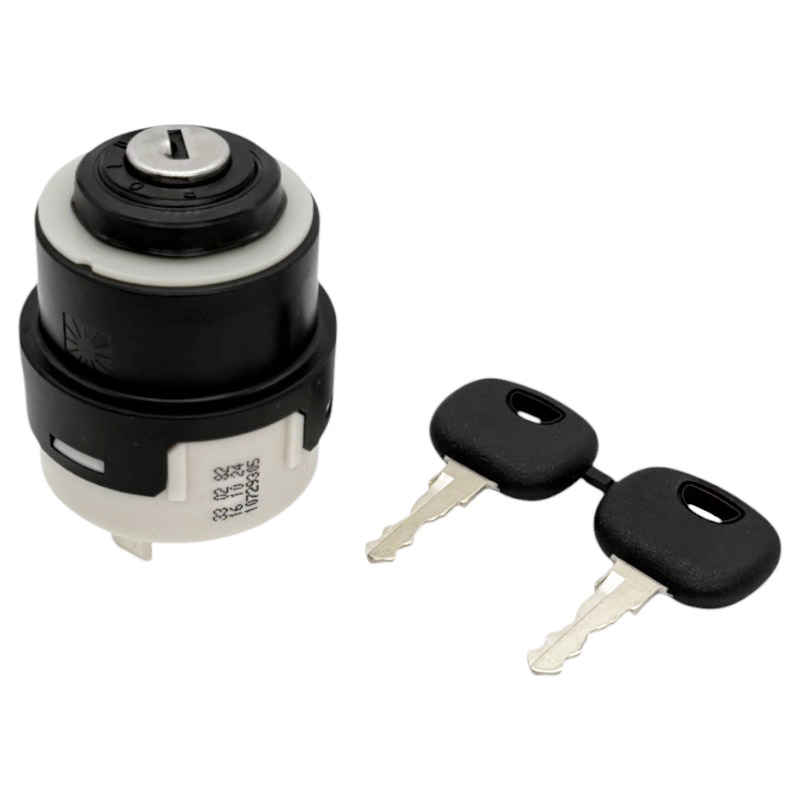

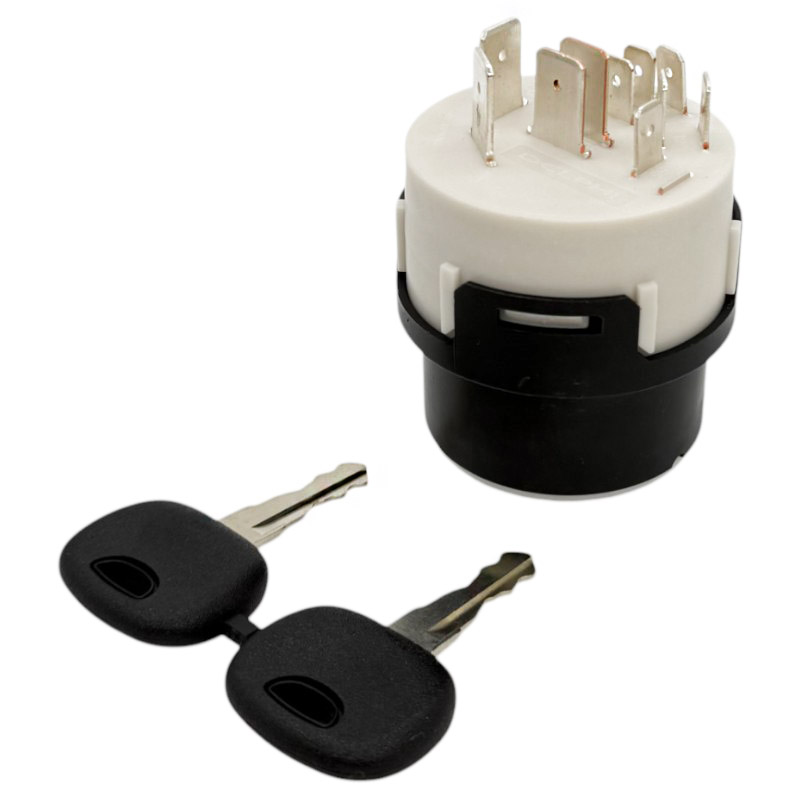

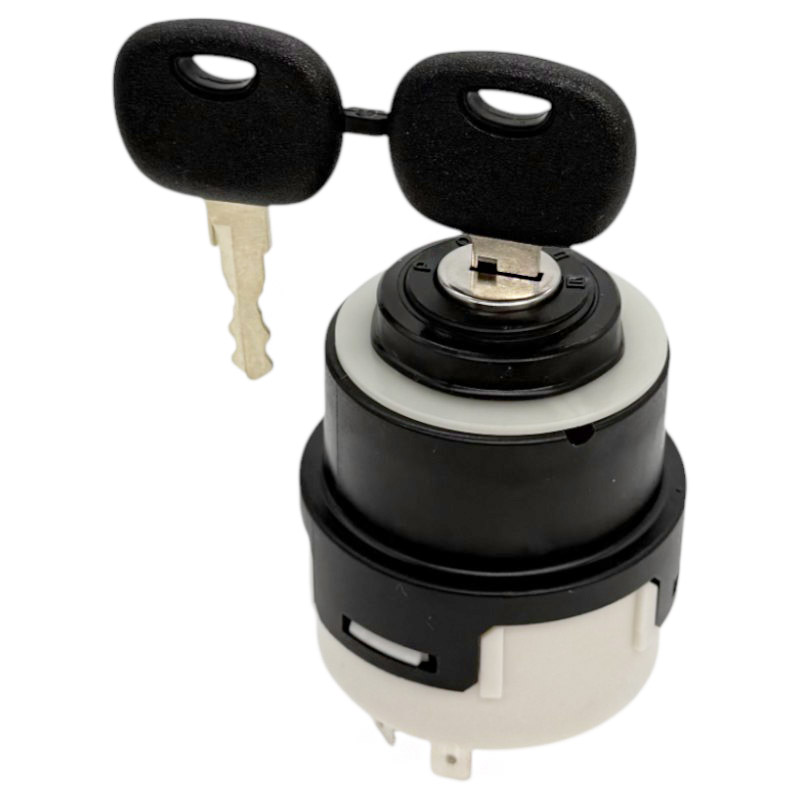

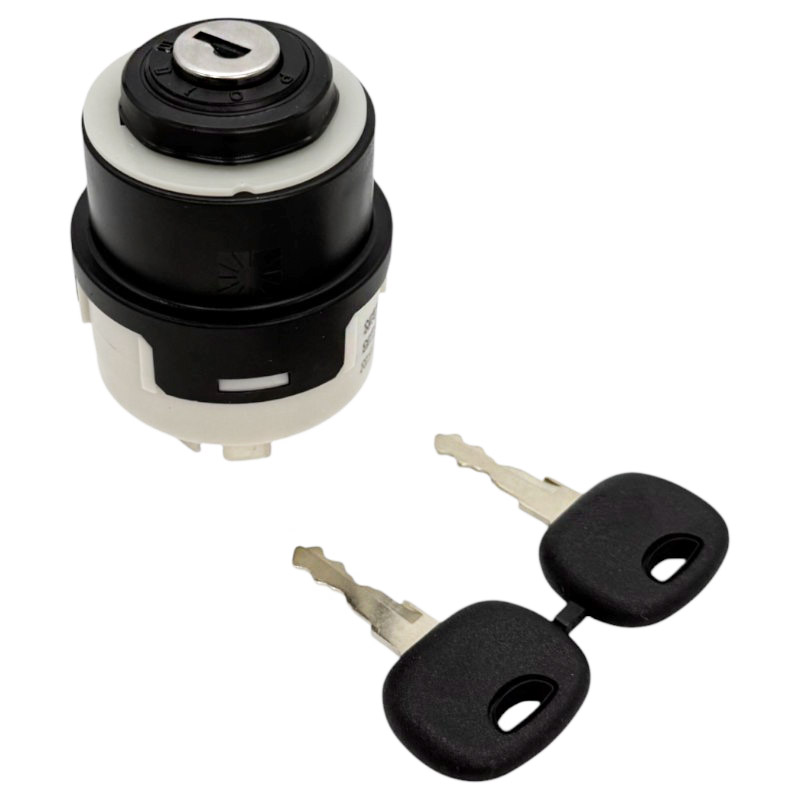

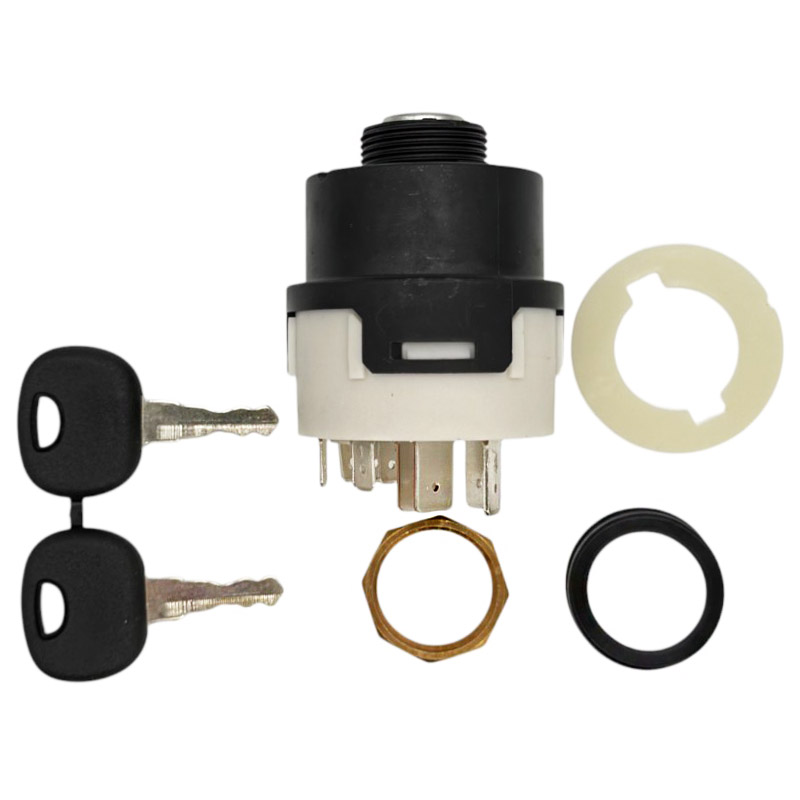

• Součástí dodávky: 2× klíč (typ A 14603)
• Stupně přepínače:
  P –Odloženo
  0 – Vypnuto
  I – Zapalování
  II – Předehřev (žhavení)
  III – Start
• Originální označení: 205 002 02, 1000125516

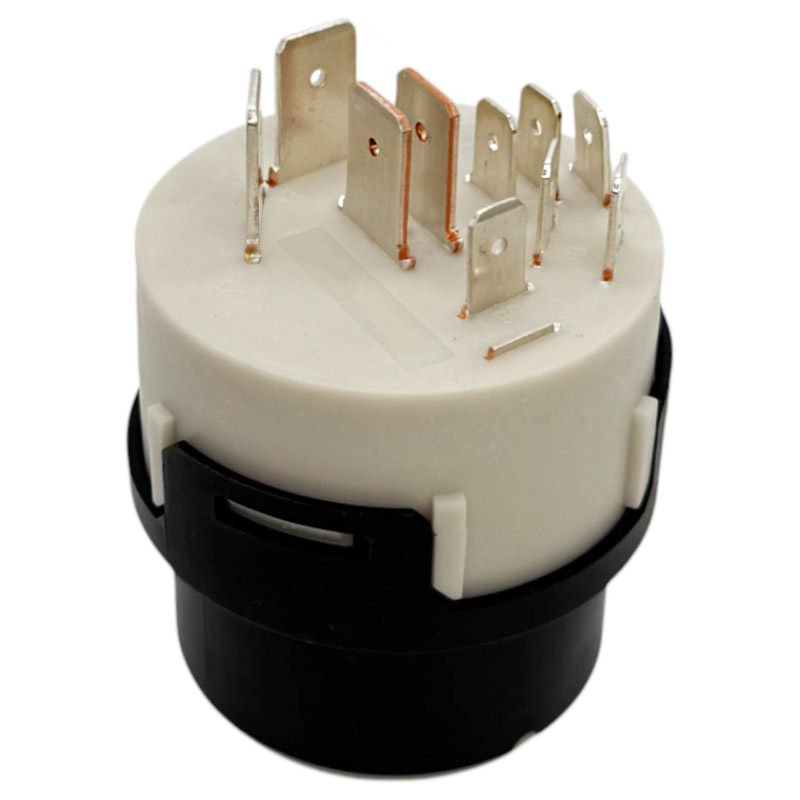

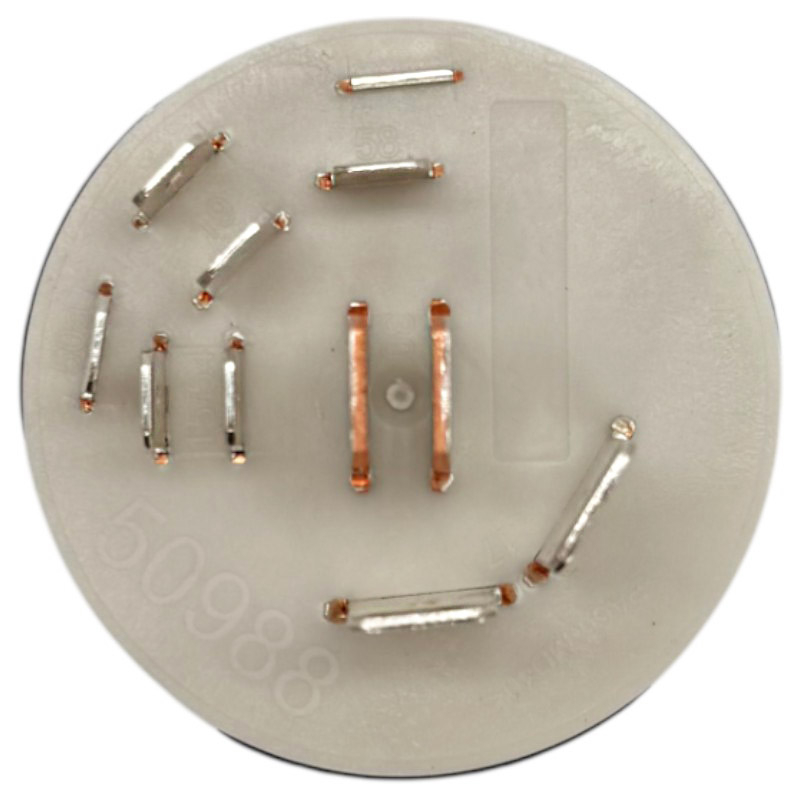

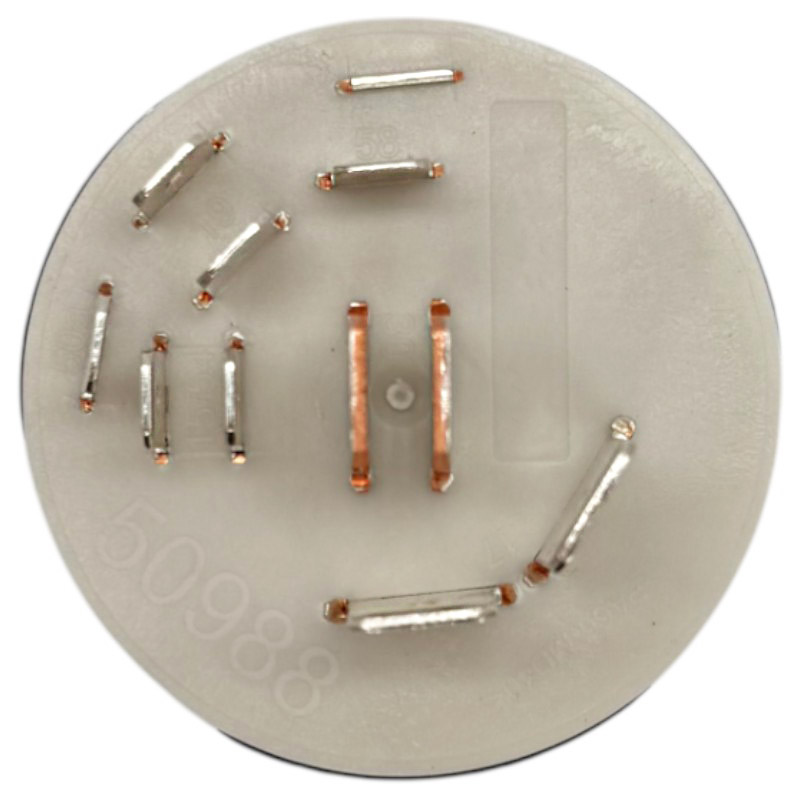

Význam pinů (číslování na spodní straně skříňky)

Níže najdeš vysvětlení, co jednotlivé piny napájejí / ovládají:

Pin 17 – Příslušenství / pomocné okruhy (ACC)

• 2× pin
• Napájení přídavných systémů v poloze I (zapalování)
• Typicky: kontrolky, přístrojová deska, drobná elektronika

Pin 30 – Trvalé napájení z baterie (BAT +)

• 2× pin
• Hlavní přívod +12/24 V do spínací skříňky
• Napojené přímo na baterii

Pin 58 – Osvětlení

• 1× pin
• Napájí osvětlení přístrojové desky / obrysové světlo (podle stroje)

Pin 19 – Žhavení (poloha II)

• 2× pin
• Aktivní pouze při otočení klíčku do polohy II
• Určeno pro předžhavení u diesel motorů

Pin 50a – Startér (poloha III)

• 1× pin
• Napájí elektromagnet startéru
• Aktivní jen při držení klíčku v poloze START

Pin 15/54 – Zapalování / hlavní napájení po otočení klíčku

• 2× pin
• Pin 15 = zapalování (běh motoru)
• Pin 54 = napájení světel nebo řídících okruhů (dle stroje)

Montáž / připojení elektroinstalace

1. Odpojte baterii stroje.
2. Vyjměte původní spínací skříňku (pokud je instalována).
3. Vložte novou skříňku do montážního otvoru Ø 28 mm.
4. Zajistěte ji maticí M26 × 1,5.
5. Zapojte vodiče podle označení pinů:
   30 → trvalé + z baterie
   15/54 → hlavní napájení po zapnutí klíčku
   17 → příslušenství (ACC)
   19 → žhavení
   50a → startér
   58 → osvětlení
6. Připojte baterii.
7. Otestujte funkce: žhavení, start, zapalování, světla, příslušenství.

Kompatibilita

Tato spínací skříňka je přímo kompatibilní s těmito značkami:

• Kalmar
• Kramer pro modely: KRAMER 750, KRAMER 750T, KRAMER 850, KRAMER 950, KRAMER 1150, KRAMER 180, KRAMER 380, KRAMER 480, KRAMER 480T, KRAMER 580, KRAMER 580T, KRAMER 680, KRAMER 780T, KRAMER 880, KRAMER 5075, KRAMER 5085, KRAMER 5095, KRAMER 8075, KRAMER 8085, KRAMER 8095, KRAMER 8105, KRAMER 8115

Dále je vhodná pro mnoho dalších strojů, pokud sedí rozměr, montážní Ø a zapojení pinů, např.:

• stavební stroje
• manipulátory
• nakladače
• vysokozdvižné vozíky
• komunální technika
• malotraktory a průmyslové stroje
