Spínací tlačítko pro zvedání a spouštění na traktory Fendt

Tlačítkový spínač pro zvedání a spouštění na traktor Fendt

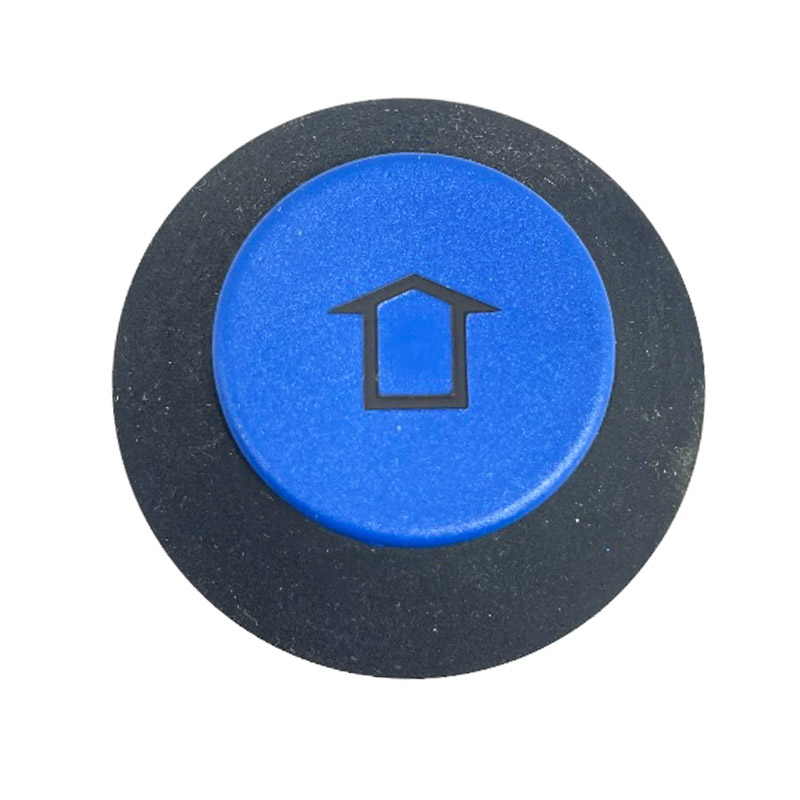

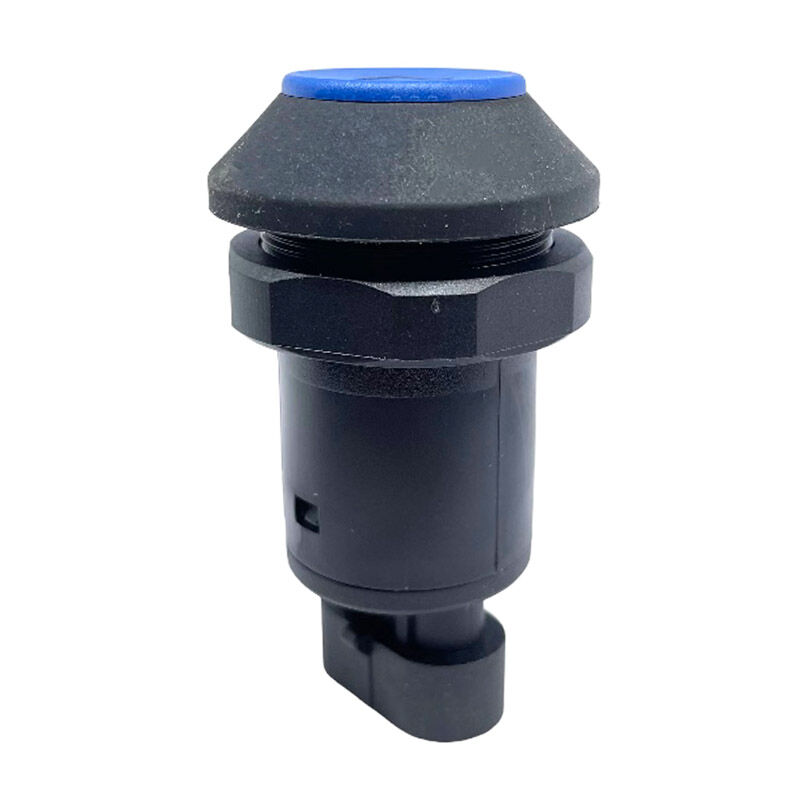

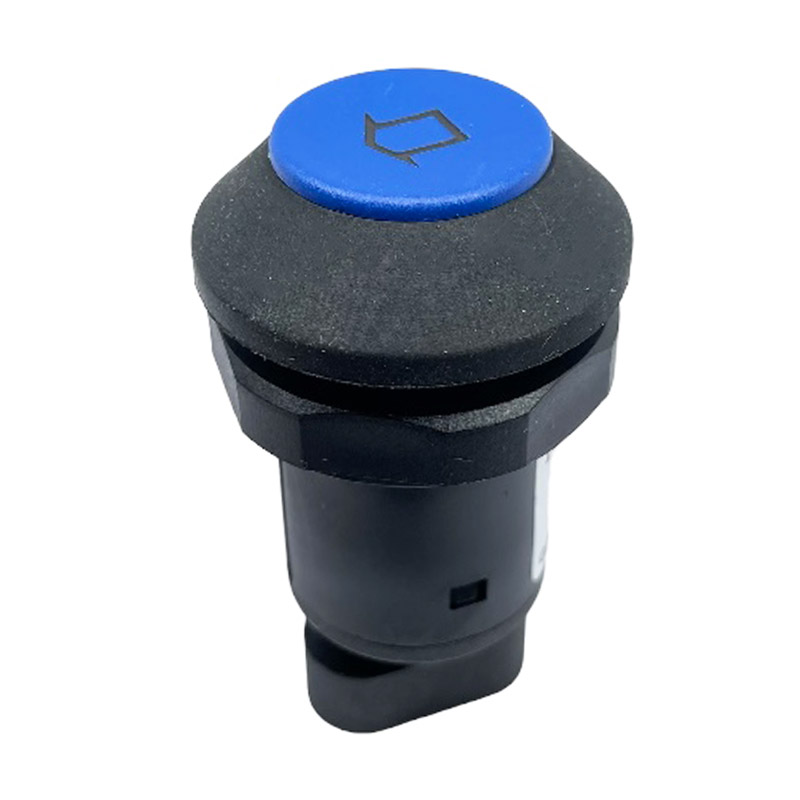

Tento kulatý, modrý tlačítkový spínač bez aretace je navržen tak, aby poskytoval spolehlivé ovládání zvedání a spouštění.Spolehlivý výkon - Precizní spínací bod a odolný design zaručují dlouhou životnost.

• Spínací napětí: 10 W/VA
• Spínací bod: 3 ± 1 mm
• Spínací proud: 0,3 A
• Typ kontaktu: NOC (Normálně Otevřený Kontakt)
• Průměr tlačítka: 39 mm
• Připojení: Zasouvací konektor (AMP Superseal 3 x 1,5)
• Celková délka je 69 mm

Montáž

1. Příprava umístění: Nejprve je nutné zajistit, aby místo montáže bylo čisté a připravené pro instalaci. Důležité je mít přístup k zadnímu blatníku traktoru, kde bude tlačítko umístěno.
2. Závitové upevnění: Tlačítko má standardizovaný závit M30x1, který umožňuje jeho přímé zašroubování do předpřipraveného otvoru na zadním blatníku traktoru.
3. Upevnění matice: Po závitovém nasazení tlačítka do otvoru se z venku připevní upevňovací matice SW 36, která zajistí pevné a stabilní umístění tlačítka. Tato matice se utahuje ručním nářadím k dosažení potřebné pevnosti bez poškození závitu.
4. Připojení elektrické instalace: K tlačítku se připojuje elektrická instalace prostřednictvím konektoru AMP Superseal série 1,5, který je třípólový. Konektor se zasune do odpovídajícího připojovacího bodu na tlačítku, což zajistí elektrické spojení. Konektor AMP Superseal je navržen tak, aby poskytoval spolehlivou ochranu proti prachu a stříkající vodě, což je ideální pro venkovní použití na traktoru.

Celkově montáž tohoto spínacího tlačítka zahrnuje jednoduché kroky, které vyžadují základní nářadí a jsou rychle proveditelné, zaručující pevné a bezpečné uchycení pro efektivní ovládání funkcí traktoru.

Ochranné třídy

• IP67: Toto označení znamená, že zařízení je úplně chráněno proti prachu a je schopno odolávat krátkodobému ponoření do vody do hloubky 1 metru po dobu až 30 minut. Tato úroveň ochrany je vhodná pro zařízení, která mohou být vystavena těžkým vnějším podmínkám, včetně kontaktu s vodou.
• IP64: Tato třída ochrany znamená, že zařízení je úplně chráněno proti vniknutí prachu a je chráněno proti stříkající vodě ze všech směrů. Zařízení s touto úrovní ochrany je vhodné pro použití v méně náročných vnějších podmínkách, kde může dojít ke kontaktu s vodou ve formě stříkání, ale ne k úplnému ponoření.

Vhodné

Toto tlačítko je vhodné pro traktory Fendt na typy Farmer 307 (Typ 117), Farmer 307 (Typ 307), Farmer 308 (Typ 118), Farmer 308 (Typ 308), Farmer 309 (Typ 119), Farmer 309 (Typ 309), Farmer 310 (Typ 310), Farmer 311 (Typ 311), Farmer 312 (Typ 199), Farmer 312 (Typ 312), Farmer 409 (Typ 409), Farmer 410 (Typ 410), Farmer 411 (Typ 411), Farmer 412 (Typ 412), Favorit 509 (Typ 509), Favorit 510 (Typ 510), Favorit 511 (Typ 511), Favorit 512 (Typ 512), Favorit 514 (Typ 514), Favorit 515 (Typ 515), Favorit 711 (Typ 711), Favorit 712 (Typ 712), Favorit 714 (Typ 714), Favorit 716 (Typ 716), Favorit 816 (Typ 816), Favorit 818 (Typ 818), Favorit 822 (Typ 822), Favorit 824 (Typ 824), Favorit 916 (Typ 916), Favorit 920 (Typ 920), Favorit 924 (Typ 924), Favorit 926 (Typ 926), Xylon 520, Xylon 522, Xylon 524.

Originální označení je G816860100201, 11903004
