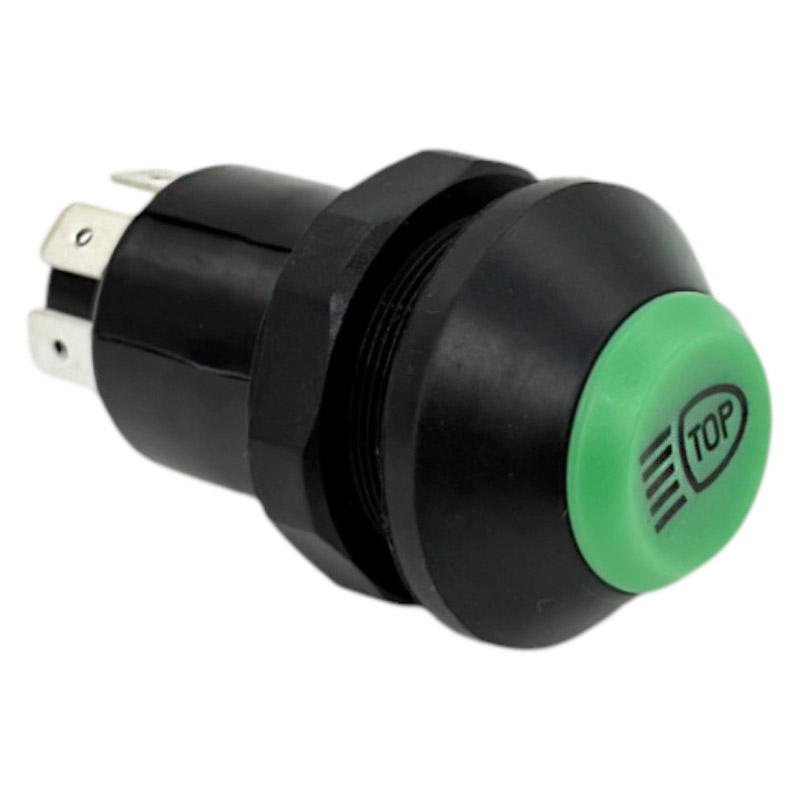

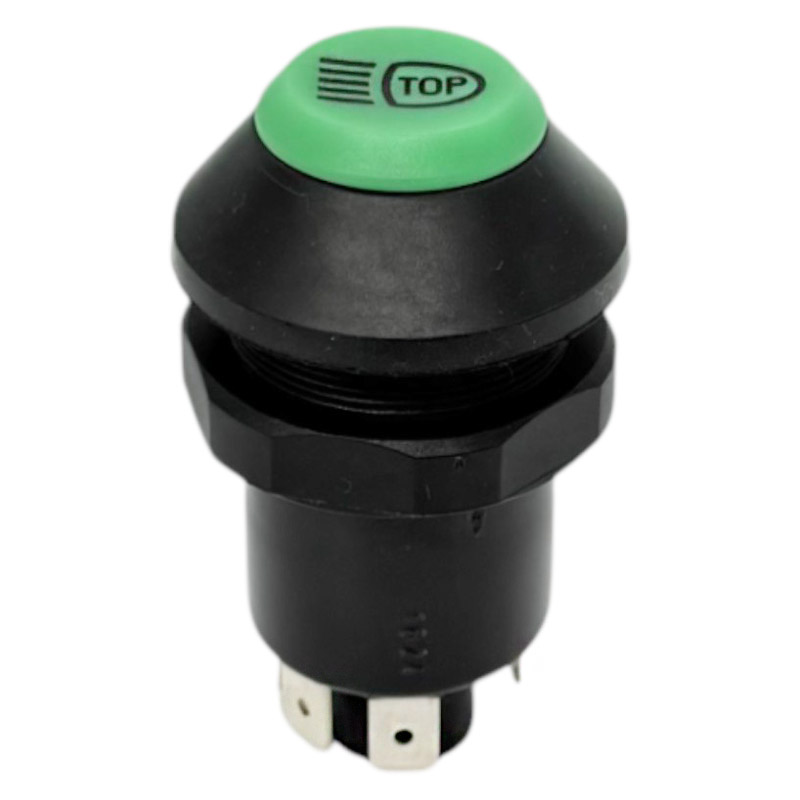

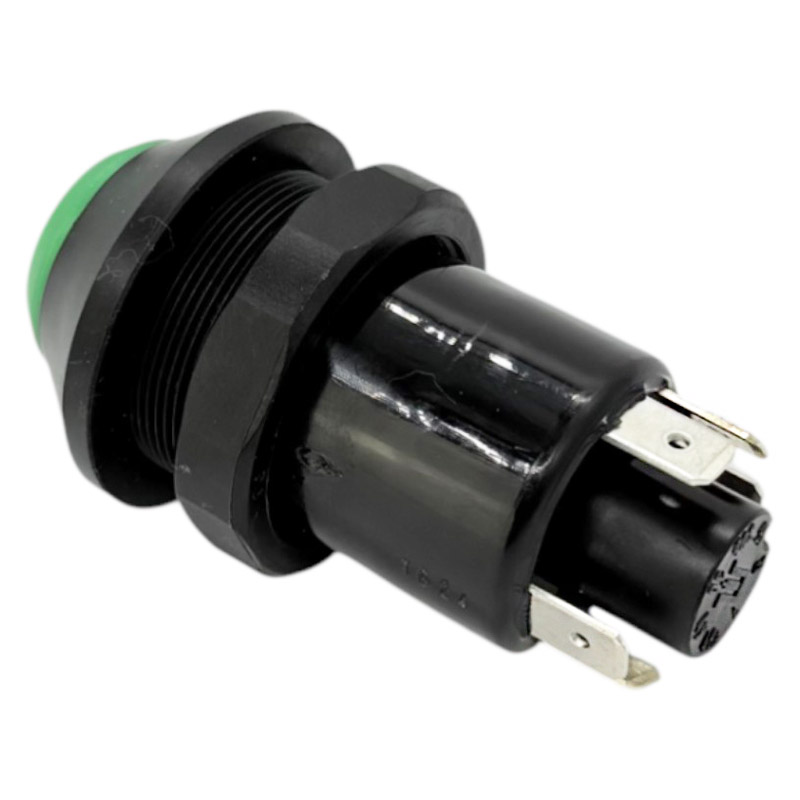

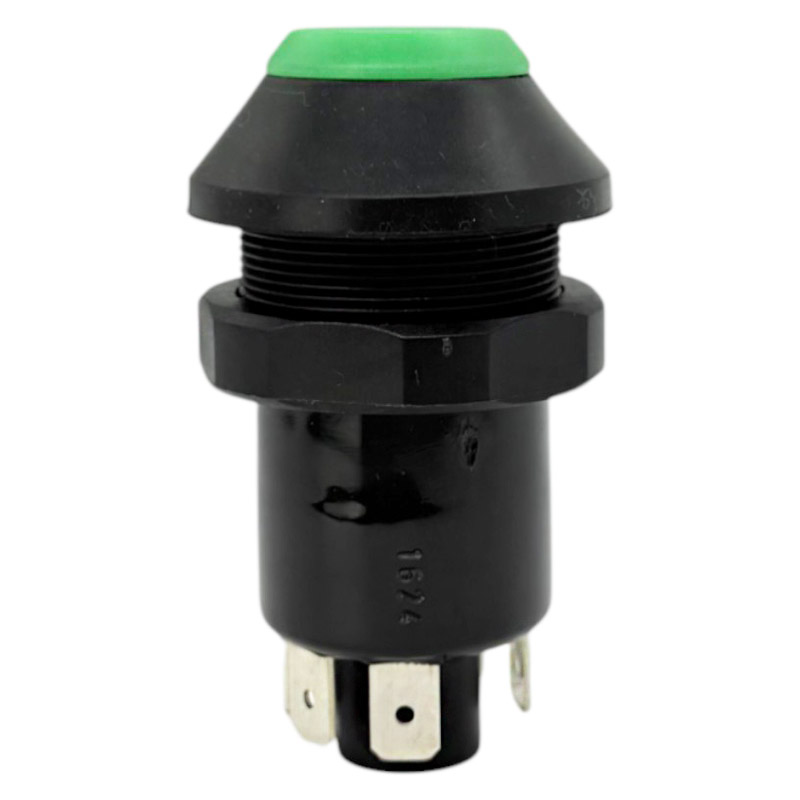

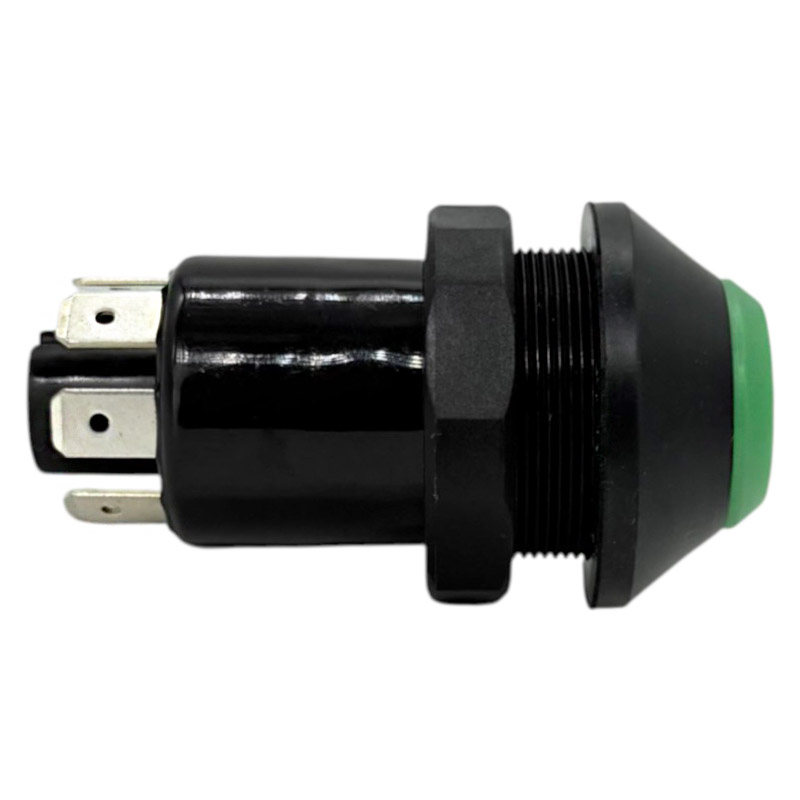

Spínací tlačítko pro pracovní světla Fendt zelené na 12 - 24 V

Spínací tlačítko pro pracovní světla Fendt a další stroje

Kvalitní spínací tlačítko pro zapínání a vypínání pracovních světel určené především pro traktory Fendt. Tlačítko je vybaveno mechanickou aretací, takže po stisknutí zůstává ve stavu „zapnuto“, a opětovným stiskem se vypne. Díky odolné konstrukci je vhodné i do náročných provozních podmínek zemědělské techniky – má ochranu proti prachu a stříkající vodě.

Technické parametry

• Napětí: 12 / 24 V
• Barva tlačítka: Zelená

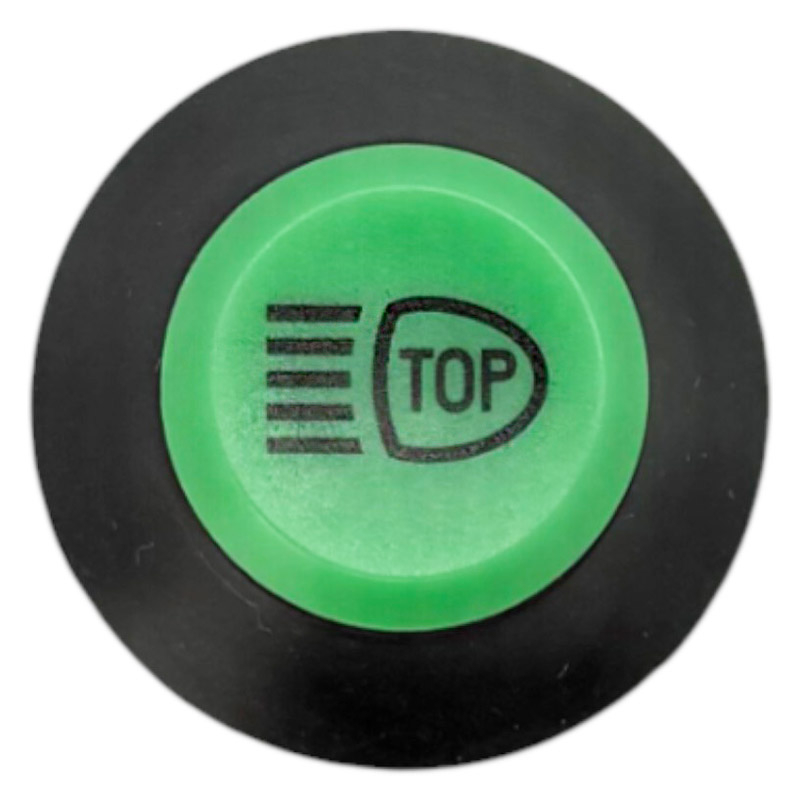

• Symbol „TOP“ – pracovní světla
• Typ ovládání: mačkací s aretací (ON/OFF)
• Průměr montážního otvoru: 30 mm

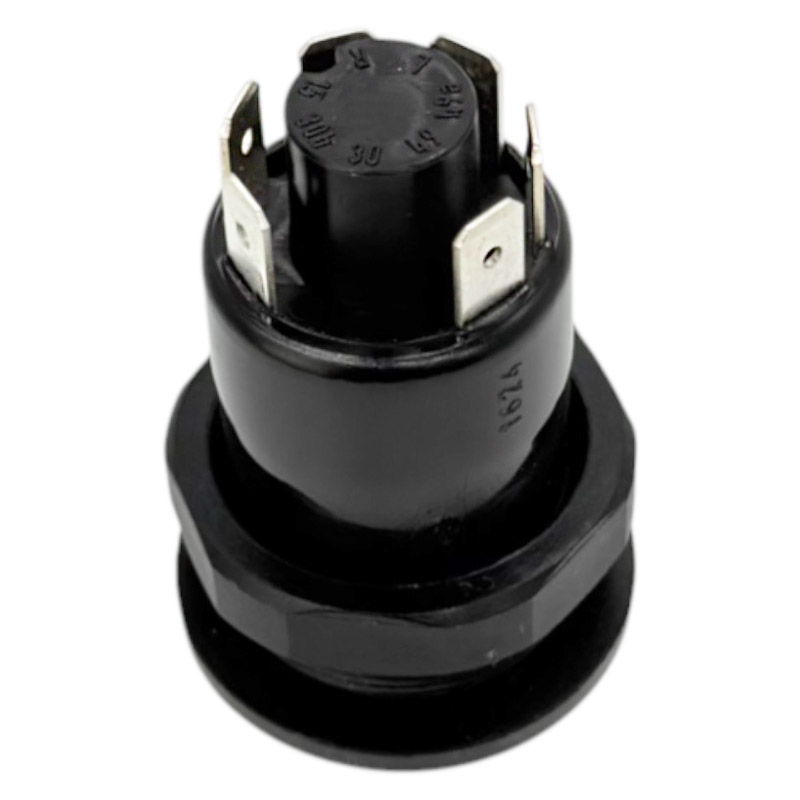

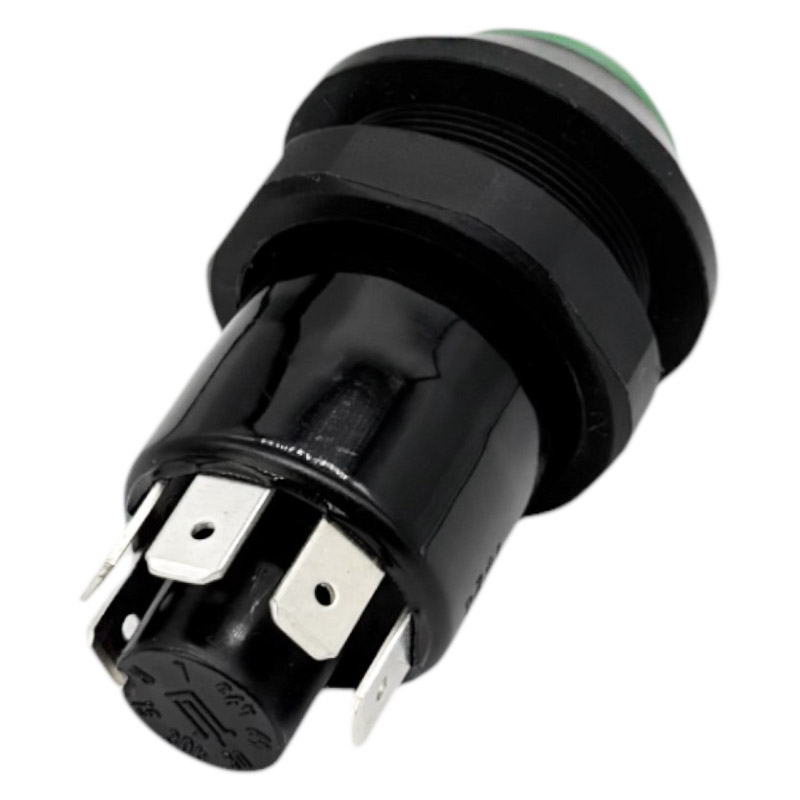

• Připojení 6 nožových svorek 6,3 × 0,8 mm (L, R, 49a, 30b, 15, 49)
• Ochrana proti prachu a stříkající vodě
• Originální označení: G312900160012, G312900160011, G312900160010, 11165080XX, X830240360000
• Kvalita: rovná kvalitě OEM
• Zapojení dle DIN 72552

Vlastnosti a výhody

• Určeno pro zapínání pracovních světel traktoru
• Kompatibilní s 12V i 24V systémy
• Mechanická aretace – zůstává ve zvoleném stavu
• Vysoká odolnost proti vlhkosti, prachu a vibracím
• Snadná instalace díky standardizovanému průměru otvoru 30 mm
• Kvalitní zpracování – dlouhá životnost

Použití

Spínací tlačítko pro ovládání pracovních světel je určeno pro traktory Fendt na tyto modely: Farmer 240 S, Farmer 250 S, Farmer 250 V, Farmer 260 P, Farmer 260 S, Farmer 260 V, Farmer 270 P, Farmer 270 V, Farmer 275 S, Farmer 275 V, Farmer 280 P, Farmer 280 S, Farmer 280 V, Farmer 306, Farmer 307, Farmer 308, Farmer 309, Farmer 310, Farmer 311, Farmer 312, Farmer 409, Farmer 410, Farmer 411, Farmer 412, Favorit 509, Favorit 510, Favorit 511, Favorit 512, Favorit 514, Favorit 515, Favorit 711, Favorit 712, Favorit 714, Favorit 716, Favorit 816, Favorit 818, Favorit 822, Favorit 824, Favorit 916, Favorit 918, Favorit 920, Favorit 924, Favorit 926, Fendt 206 S, Fendt 206 V+F, Fendt 207, Fendt 207 S, Fendt 207 V+F, Fendt 208, Fendt 208 P, Fendt 208 S, Fendt 208 V+F, Fendt 209, Fendt 209 P, Fendt 209 S, Fendt 209 V+F, Fendt 210, Fendt 210 P, Fendt 210 V+F, Fendt 211, Fendt 211 P, Fendt 211 V+F, Fendt 309, Fendt 310, Fendt 311, Fendt 312, Fendt 313, Fendt 411, Fendt 412, Fendt 413, Fendt 414, Fendt 415, Fendt 711, Fendt 712, Fendt 714, Fendt 716, Fendt 718, Fendt 815, Fendt 817, Fendt 818, Fendt 820, Fendt 916, Fendt 920, Fendt 924, Fendt 926, Fendt 930, GT 231, GT 345, GT 350, GT 360, GT 365, GT 370, GT 380, GT 390, GT 395, Xylon 520, Xylon 522, Xylon 524

Možno použít i u jiných značek zemědělské techniky s odpovídajícím zapojením Určeno pro ovládání pracovních světel, doplňkového osvětlení, majáků apod.

Montážní doporučení

• Umístěte tlačítko do otvoru Ø 30 mm.
• Připojte vodiče podle značení svorek (L–R–49a–30b–15–49).
• Zkontrolujte funkci po zapojení – tlačítko musí po stisku aretovat a po dalším stisku se vrátit.
• Před montáží odpojte napájení, abyste zabránili zkratu.

Zapojení elektroinstalace

• 30b - Napájení (+) z baterie nebo spínaného obvodu: Přivádí napětí do tlačítka – obvykle z pojistky nebo spínače zapalování
• 15 - Napájení po zapnutí klíčku (spínané napětí): Aktivní pouze při zapnutém zapalování; používá se, aby světla šla zapnout jen s klíčkem
• 49 - Vstup pro připojení světelného obvodu (např. relé nebo kontrolky): Napájení pro pracovní světla nebo obvod světel
• 49a - Výstup z tlačítka na spotřebič: Ovládá přímo relé nebo zátěž – světla, maják apod.
• L - Levá strana nebo kontrolka levých světel: Může sloužit jako vývod pro kontrolku nebo oddělené levé světlo
• R- Pravá strana nebo kontrolka pravých světel: Stejná funkce jako „L“, často pro oddělení obou stran nebo signalizaci

Poznámky k zapojení

• L a R se ne vždy používají – u pracovních světel bývá často využit pouze výstup 49a, který napájí obě světla současně.
• Pokud má traktor kontrolku na přístrojové desce, bývá připojena mezi svorky 49a a 15.
• 30b může být trvalé napájení (např. když světla mohou svítit i bez klíčku).
• 15 se používá tehdy, když světla smí fungovat jen po zapnutí zapalování.
• 49 a 49a jsou často svorky, které u některých tlačítek pocházejí z automobilových přepínačů směrovek nebo výstražných světel – princip je stejný (vstup / výstup napětí).
