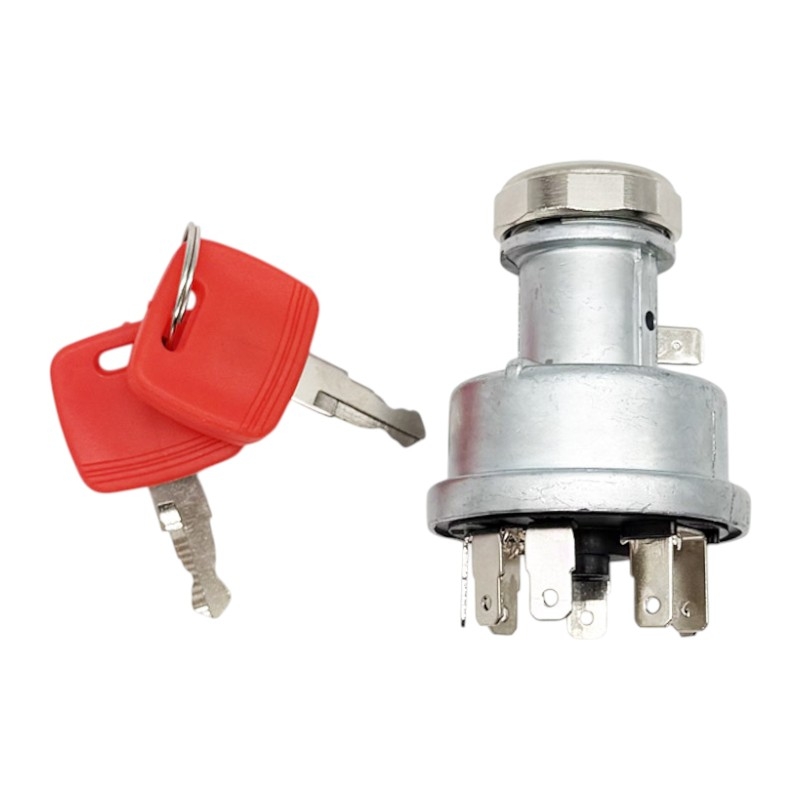

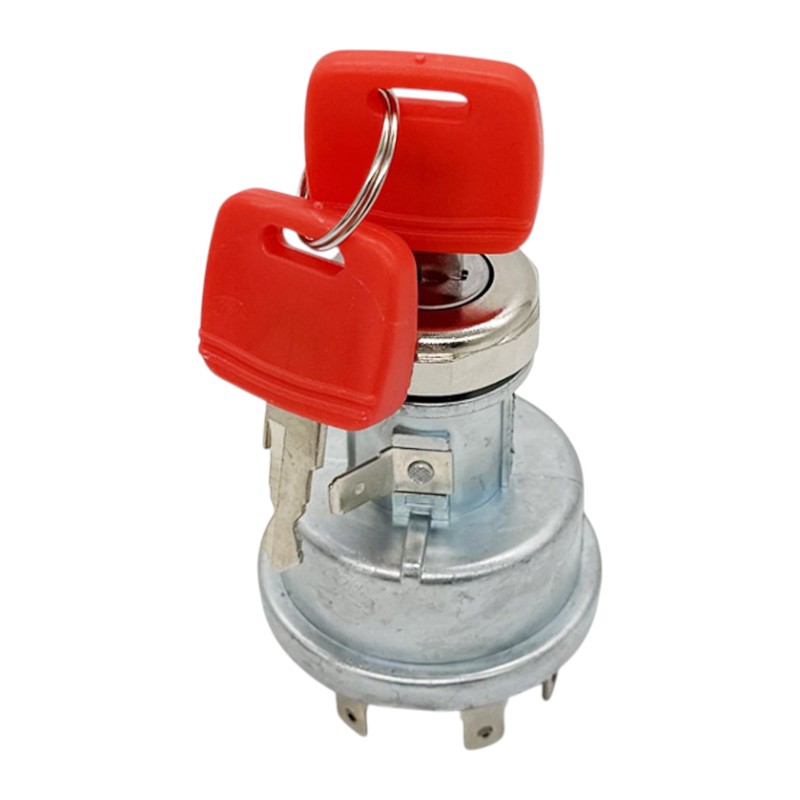

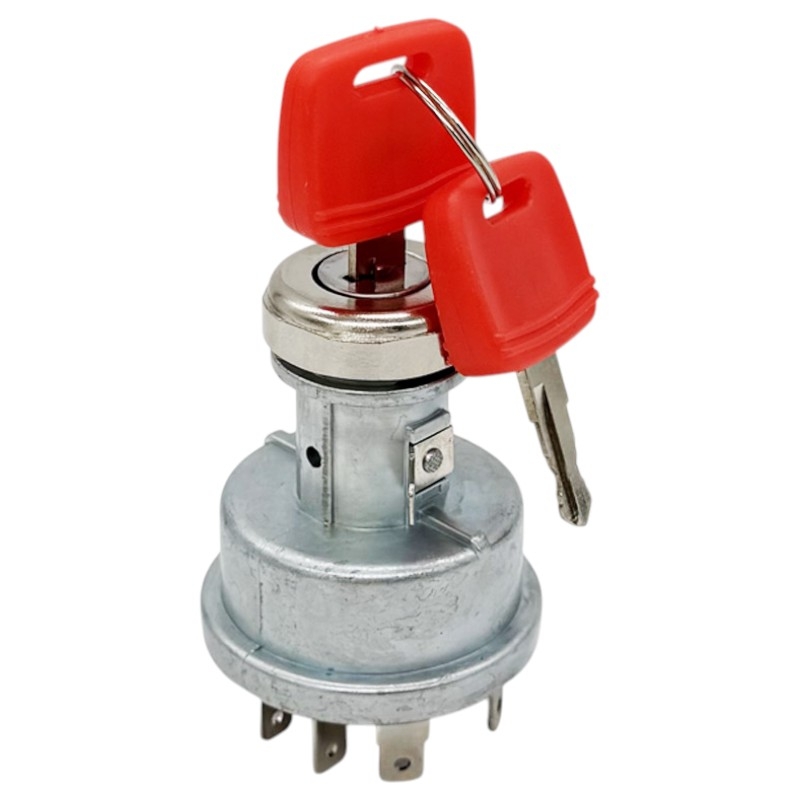

Spínací skříňka se 2 klíči pro traktory John Deere

Spínací skříňka se 2 klíči pro traktory John Deere

Spínací skříňka určená pro traktory John Deere s funkcí žhavení a startu motoru. Součástí balení jsou 2 klíče. Konstrukce odpovídá originálnímu dílu – stejné zapojení, rozteč i připojovací patice.
Instalace je plug & play, bez potřeby úprav elektroinstalace. Tento spínač řídí zapnutí elektrických okruhů traktoru, žhavení motoru a samotný start.

Funkce přepínání / polohy spínače

• 0=Vypnuto – všechny obvody odpojeny
• 1=Zapnutí elektrických spotřebičů (palubní napájení)
• 2=Žhavení – předehřev spalovací komory pro studený start
• 3=Start motoru

Vlastnosti a výhody

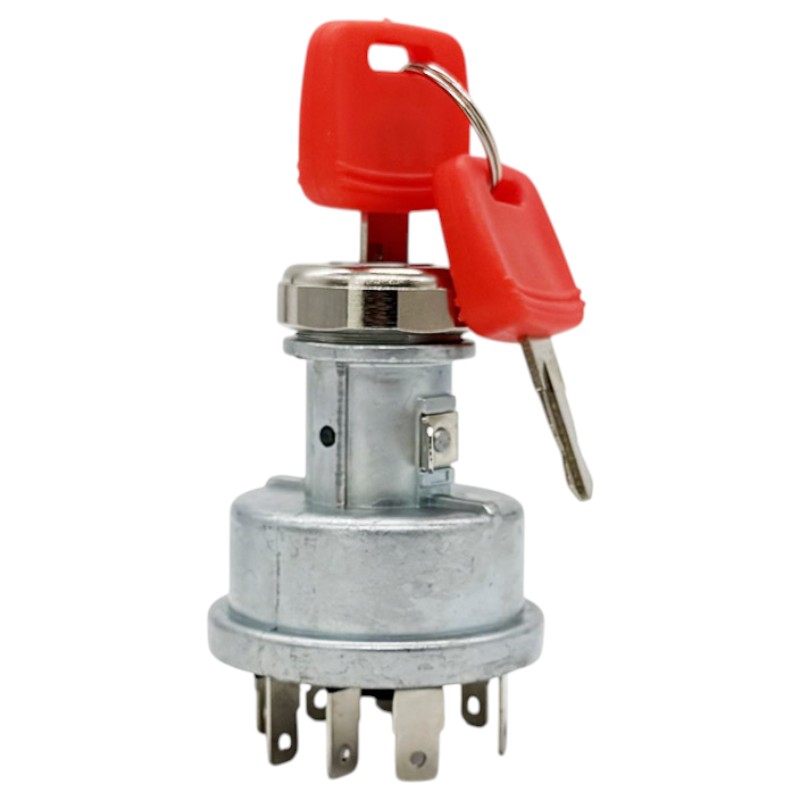

• Montáž na přírubový závit – stejné upevnění jako originál
• Odpovídá zapojení původní spínací skříňky
• Obsahuje 2 ks klíčů
• Spolehlivé kontakty → stabilní starty i při nízkých teplotách
• Robustní kovové tělo odolné proti vibracím a opotřebení
• Kvalita provedení rovná kvalitě OEM

Kompatibilita

Spínací skříňka je kompatibilní s traktory John Deere a to s modely: 5055E, 5075E, 5065M, 5070M, 5075M, 5080M, 5085M, 5090M, 5095M, 5100M, 5105M, 5080R, 5090R, 5100R, 6110M, 6115M, 6120M, 6125M, 6130M, 6150M, 6155M, 6175M, 6195M, 6105R, 6110R, 6115R, 6125R, 6130R, 6140R, 6145R, 6150R, 6155R, 6170R, 6175R, 6190R, 6195R, 6210R, 8225R, 8245R, 8270R, 8295RT, 8320RT, 8345R, 8345RT, 8370R, 5515, 5620, 5720, 5820, 6100, 6200, 6300, 6400, 6506, 6600, 6800, 6900, SE6100, SE6200, SE6300, SE6400, 6205, 6505, 6010, 6110, 6210, 6310, 6410, 6510, 6610, 6810, 6910, 6910S, SE6010, SE6110, SE6210, SE6310, SE6410, SE6510, SE6610, 6215, 6415, 6515, 6020, 6120, 6220, 6320, 6420, 6420S, 6520, 6620, 6820, 6920, 6920S, SE6020, SE6120, SE6220, SE6320, SE6420, SE6520, SE6620, SE6920, 6225, 6325, 6425, 6130, 6230, 6230 PR, 6330, 6330 PR, 6430, 6430 PR, 6530, 6530 PR, 6534, 6534 PR, 6630, 6630 PR, 6830, 6830 PR, 6930, 6930 PR, 7200, 7600, 7700, 7800, 7610, 7710, 7810, 7720, 7820, 7920, 7430 PR, 7530 PR, 7730, 7830, 7930, 8100, 8200, 8300, 8400, 8100, 8100T, 8200, 8200T, 8300, 8300T, 8400, 8400T, 8110, 8110T, 8210, 8210T, 8310, 8310T, 8410, 8410T, 8120, 8120T, 8220, 8220T, 8320, 8320T, 8420, 8420T, 8520, 8520T, 8130, 8230, 8230T, 8330, 8330T, 8430, 8430T, 8530, 9100, 9200, 9300, 9300T, 9400, 9400T, 9120, 9220, 9320, 9320T, 9420, 9420T, 9520, 9520T, 9620, 9620T, 9230, 9330, 9430T, 9530, 9530T, 9630, 9630T

V seznamu nejsou uvedeny všechny dané modely na které je vhodná daná spínací skříňka, doporučujeme se řídit dle těchto originálních označení: RE56411, RE48214, RE61717, RE183935, RE45963, RE264579

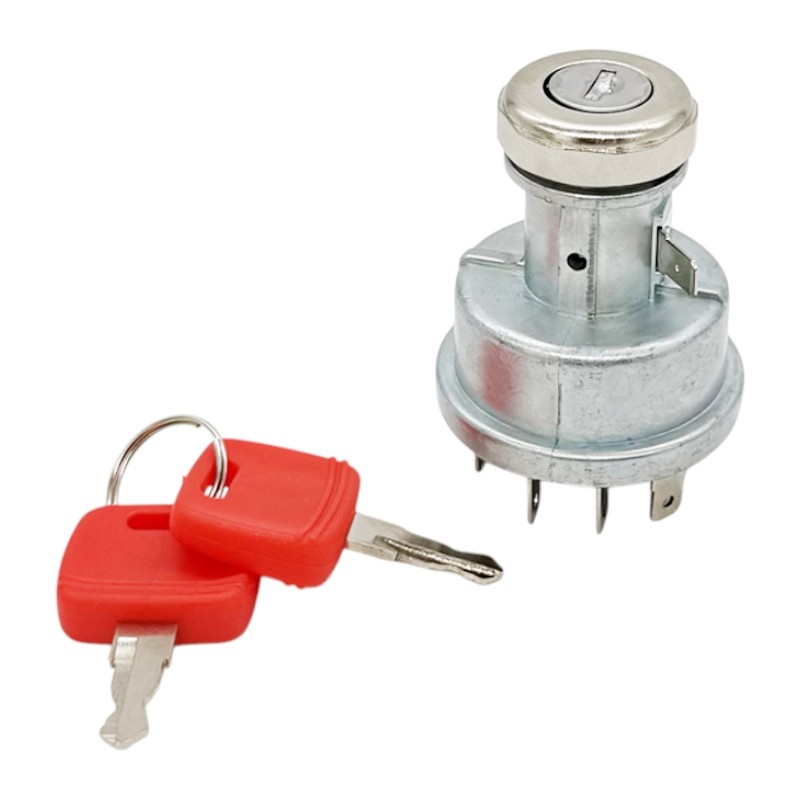

Obsah balení

• 1× Spínací skříňka
• 2× Klíč

Montáž

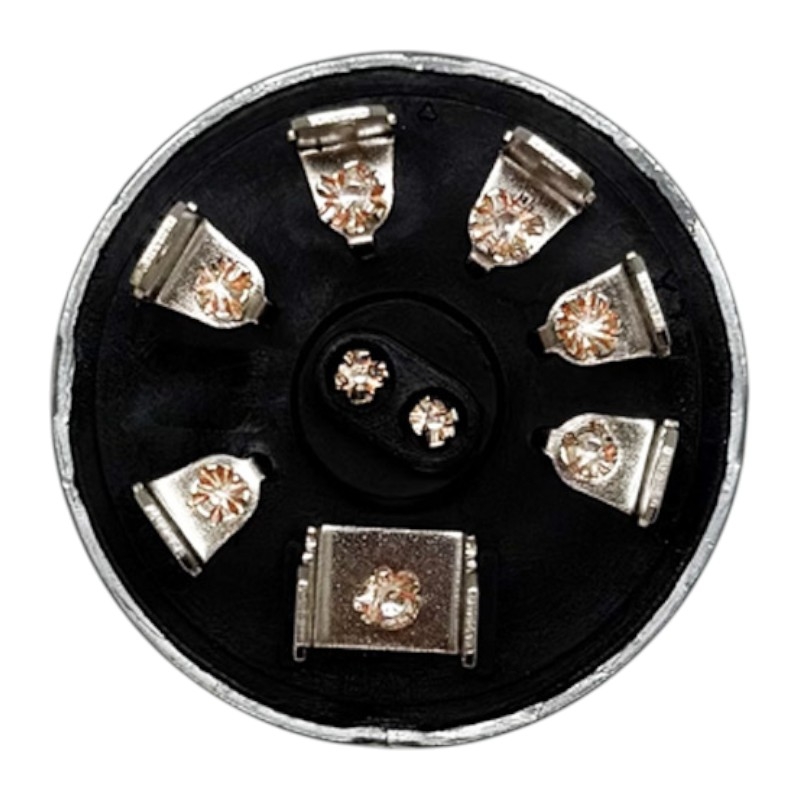

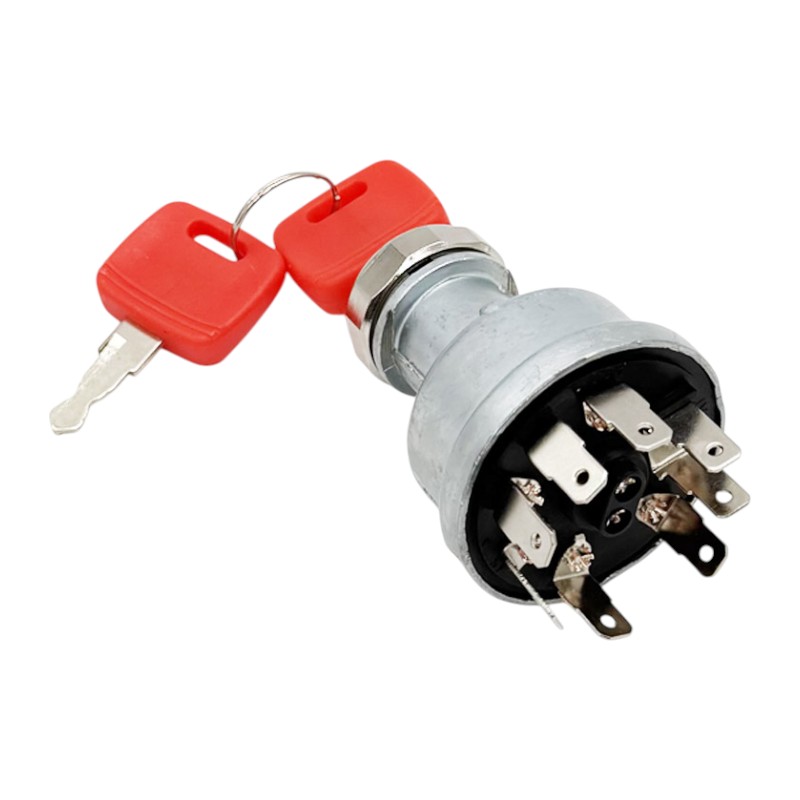

Zapojení:

• Spodní (30) - Trvalé +12 V z baterie
• Spodní (dvojitý vývod) (15) - Palubní napájení (přístrojová deska / ventily)
• Spodní (19 / G) - Výstup pro žhavení
• Spodní (50) - Výstup pro startér
• Spodní (X / ACC) - Spotřebiče (rádio, ventilátor), vypne se při startu
• Spodní (někdy) (31) - Kostra
• Boční kontakt P / R nebo 31P = kontrolka žhavení / 31 = zem, podle typu traktoru

Pozor při zapojení boční svorky:

• Pokud je v traktoru kontrolka žhavení → připojit boční vývod = kontrolka
• Pokud kontrolka není → boční vývod nechat volný
• Nikdy nezaměňovat s +12V → hrozí spálení žhavicí relé

Postup montáže:

1. Odpojte baterii (bezpečnost + prevence jiskření)
2. Sejměte starou spínací skříňku (doporučujeme vyfotit zapojení před odpojením)
3. Přepojte vodiče 1:1 podle číslování pinů
4. Nasaďte novou spínací skříňku a přitáhněte přírubový kroužek
5. Připojte baterii a otestujte funkce:
   Poloha 1 = kontrolky svítí
   Poloha 2 = žhavení
   Poloha 3 = startér aktivuje motor

Celková doba výměny: 3–10 minut
