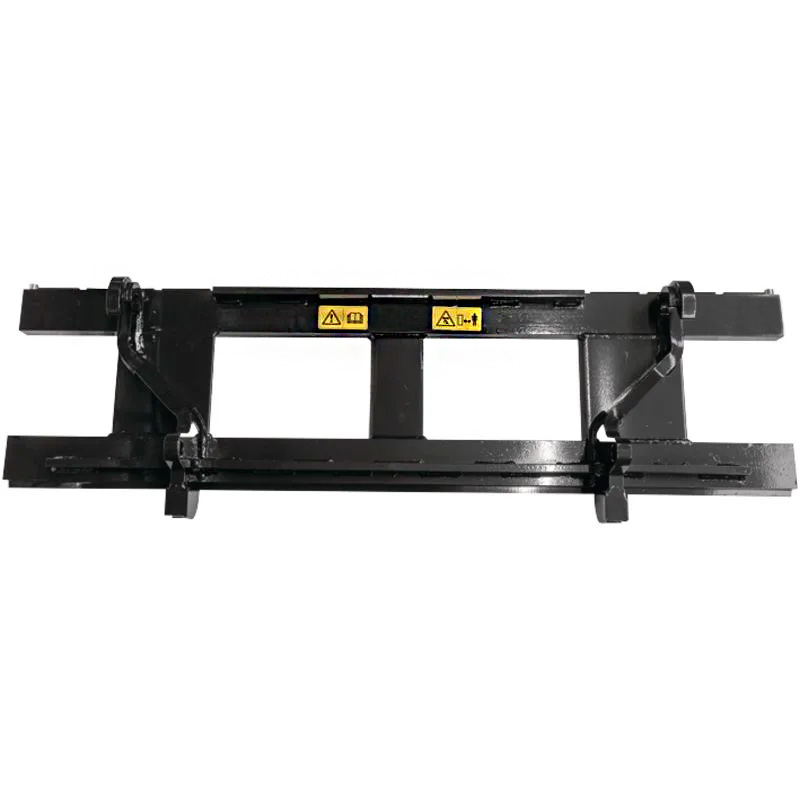

Rám k paletizačním vidlím o nosnosti 2500 kg o šířce 1500 mm s euro upínáním

Rám pro paletizační vidlice 1500 mm, FEM2 / ISO 2, nosnost 2500 kg | EURO upínání

Rám pro paletizační vidlice s EURO upínáním je určený pro čelní nakladače traktorů a slouží jako nosič pro paletizační vidlice normy FEM2 / ISO 2. Díky euroúchytu jej lze připojit k čelnímu nakladači vybavenému standardním EURO upínáním, které patří mezi nejrozšířenější systémy uchycení nářadí v zemědělství.

Jedná se o samostatný rám bez vidlic. Pro kompletní použití je potřeba dokoupit odpovídající paletizační vidlice normy FEM2 / ISO 2. Rám má pracovní šířku 1500 mm, nosnost 2500 kg a masivní konstrukci vhodnou pro manipulaci s paletami, vaky, bednami, materiálem a dalším nákladem pomocí čelního nakladače.

Rám je vhodný pro traktory a nakladače s EURO upínáním a používá se například v zemědělství, stavebnictví, lesnictví, skladech, dílnách i komunálním provozu.

Hlavní výhody

• Rám pro paletizační vidlice na čelní nakladač
• Standardní EURO upínání pro připojení k nakladači
• Norma vidlic FEM2 / ISO 2
• Šířka rámu 1500 mm
• Nosnost 2500 kg
• Masivní konstrukce pro náročnější manipulaci
• Vhodné pro palety, bedny, vaky, materiál a další břemena
• Možnost posuvu vidlic po rámu podle šířky nákladu
• Vhodné pro traktory a nakladače s euroúchyty
• Samostatný rám – vidlice lze zvolit podle požadované délky a nosnosti

Technické parametry

• Norma upnutí vidlic: FEM2 / ISO 2
• Upínání na čelní nakladač: EURO norma
• Délka / šířka rámu: 1500 mm
• Nosnost: 2500 kg
• Hmotnost: 114 kg
• Výška / rozteč pro nasazení vidlic: cca 407 mm (FEM2 / ISO 2)
• Horní průměr háku EURO: cca Ø 41,3 mm
• Vnitřní průměr zajišťovacích ok: cca Ø 25 mm
• Rozteč háku a oka: cca 275 mm (měřeno od středu háku po střed oka)

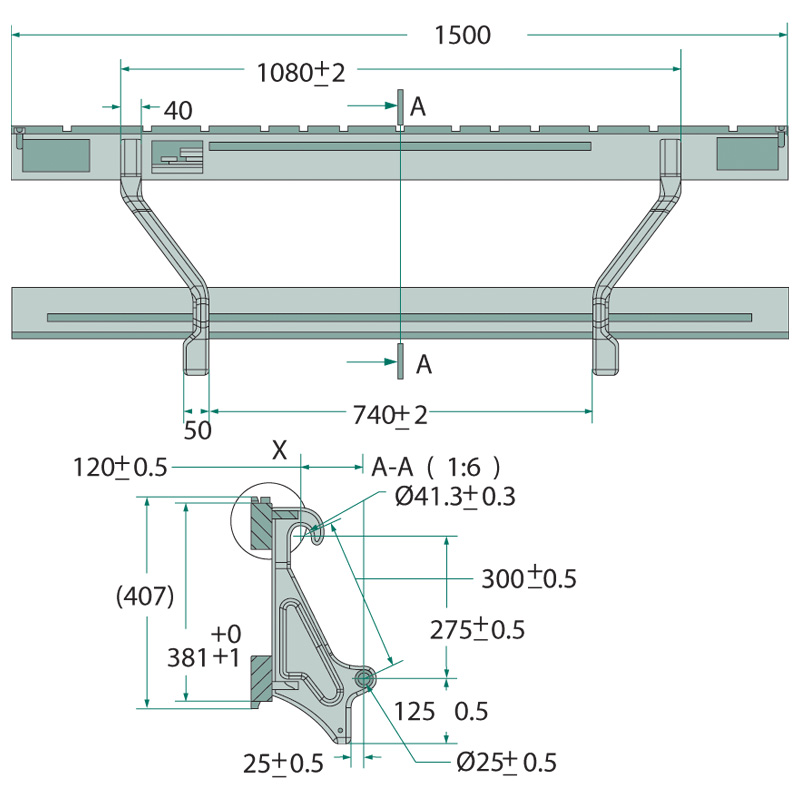

• Rozměry: dle výkresu
• Použití: čelní nakladače, manipulace s nákladem

Vhodné použití

Rám je určený pro čelní nakladače s EURO upínáním. Po osazení paletizačními vidlicemi normy FEM2 / ISO 2 jej lze používat například pro:

• manipulaci s paletami
• převoz big bag vaků
• manipulaci s bednami
• nakládku a vykládku materiálu
• práci ve skladu
• práci na farmě
• manipulaci se stavebním materiálem
• převoz krmiva, osiva, hnojiv nebo náhradních dílů
• komunální a dílenské použití

Rám je vhodný všude tam, kde potřebujete z traktoru s čelním nakladačem udělat praktický manipulační stroj pro paletovaný nebo kusový materiál.

Samostatný rám bez vidlic

Tento produkt obsahuje pouze rám pro paletizační vidlice. Samotné vidlice nejsou součástí dodávky a je potřeba je dokoupit samostatně.

K rámu je nutné zvolit vidlice:

• normy FEM2 / ISO 2
• s odpovídající nosností
• s vhodnou délkou podle typu manipulovaného nákladu

Norma FEM2 / ISO 2 – co znamená

Rám je určený pro vidlice s uchycením FEM2 / ISO 2. Jedná se o normované provedení uchycení paletizačních vidlic, kdy vidlice zavěsíte za horní část rámu a spodní část je vedena ve spodní liště. U tohoto rámu je výška pro nasazení vidlic přibližně 407 mm, což odpovídá provedení FEM2 / ISO 2.

Výhody normovaného uchycení:

• snadnější výběr kompatibilních vidlic
• možnost posunu vidlic po rámu
• rychlá výměna nebo úprava rozteče vidlic
• běžné provedení u paletizačních rámů

Pro tento rám je nutné vybírat vidlice stejné normy, tedy FEM2 / ISO 2. Vidlice jiné normy nemusí na rám správně sedět.

EURO upínání na čelní nakladač

Rám je vybaven EURO upínáním, které slouží k připojení rámu do čelního nakladače. Euroúchyt je v zemědělství velmi rozšířený systém, který používá mnoho výrobců čelních nakladačů a pracovního nářadí.

Výhody EURO upínání:

• rychlé připojení k čelnímu nakladači
• široká kompatibilita s nakladači a nářadím
• snadná výměna nářadí
• běžné řešení pro zemědělské traktory
• možnost používat více druhů nářadí na jednom nakladači

Před objednáním doporučujeme ověřit, že váš čelní nakladač používá standardní EURO upínání.

Nosnost 2500 kg

Rám má nosnost 2500 kg. Skutečná použitelná nosnost v provozu však vždy závisí také na:

• nosnosti čelního nakladače
• nosnosti samotných vidlic
• délce vidlic
• těžišti nákladu
• vzdálenosti nákladu od rámu
• stabilitě traktoru
• použití protizávaží
• terénu a způsobu jízdy

Pokud použijete vidlice s nižší nosností, celková bezpečná nosnost sestavy se řídí nejslabším prvkem – tedy rámem, vidlicemi nebo čelním nakladačem.

Masivní konstrukce pro práci s čelním nakladačem

Rám má hmotnost 114 kg, což odpovídá robustnímu provedení pro manipulaci s těžšími břemeny. Pevná konstrukce je důležitá hlavně při práci s čelním nakladačem, kde vznikají rázy při najíždění do palet, zvedání nerovnoměrného nákladu nebo jízdě po nerovném terénu.

Výhody masivního rámu:

• vyšší stabilita při manipulaci
• pevné vedení vidlic
• vhodné pro náročnější provoz
• odolnější provedení pro zemědělství a stavebnictví
• bezpečnější práce při správném použití

U manipulační techniky je důležité nejen to, kolik rám unese, ale také jak pevně drží vidlice a jak dobře je zatížení rozložené.

Důležité před nákupem

Před objednáním doporučujeme ověřit:

• zda má váš čelní nakladač EURO upínání
• požadovanou šířku rámu 1500 mm
• požadovanou nosnost 2500 kg
• zda potřebujete vidlice normy FEM2 / ISO 2
• nosnost a délku dokupovaných vidlic
• nosnost čelního nakladače

Nejste si jistí kompatibilitou? Pošlete nám fotografii upínání čelního nakladače, rozměry nebo typ nakladače a rádi ověříme vhodnost rámu.

Doporučení k použití

Při práci s rámem a paletizačními vidlicemi doporučujeme:

• vždy používat vidlice správné normy FEM2 / ISO 2
• zkontrolovat správné zavěšení vidlic na rámu
• zkontrolovat zajištění vidlic proti posunu
• nepřekračovat nosnost rámu, vidlic ani nakladače
• náklad vozit co nejníže nad zemí
• jezdit pomalu a vyhýbat se prudkému brzdění
• nemanipulovat s nákladem na svahu, pokud hrozí převrácení
• pravidelně kontrolovat svary, lišty a euroúchyty

Čelní nakladač výrazně mění těžiště traktoru. Při práci s těžkým nákladem je důležité dbát na stabilitu a používat vhodné zatížení zadní části traktoru.

Zajímavost z praxe

U paletizačních vidlic na čelním nakladači se často podceňuje poloha těžiště nákladu. Čím dál je náklad od rámu, tím větší zatížení vzniká na čelní nakladač a tím rychleji klesá reálná bezpečná nosnost celé sestavy. Proto je při manipulaci nejlepší zasunout vidlice pod paletu co nejvíce a náklad držet při jízdě co nejníže.
