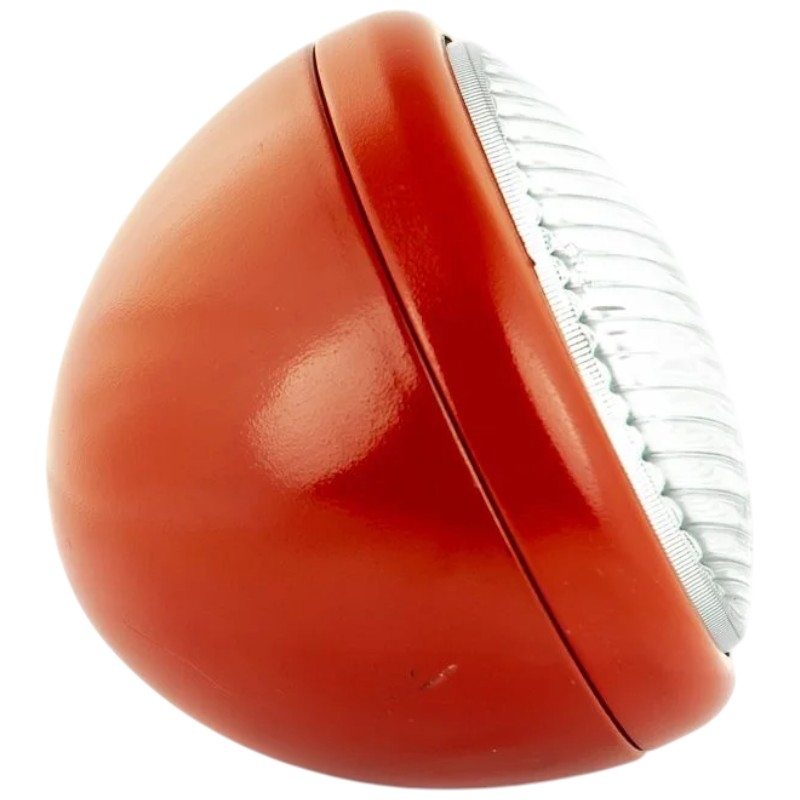

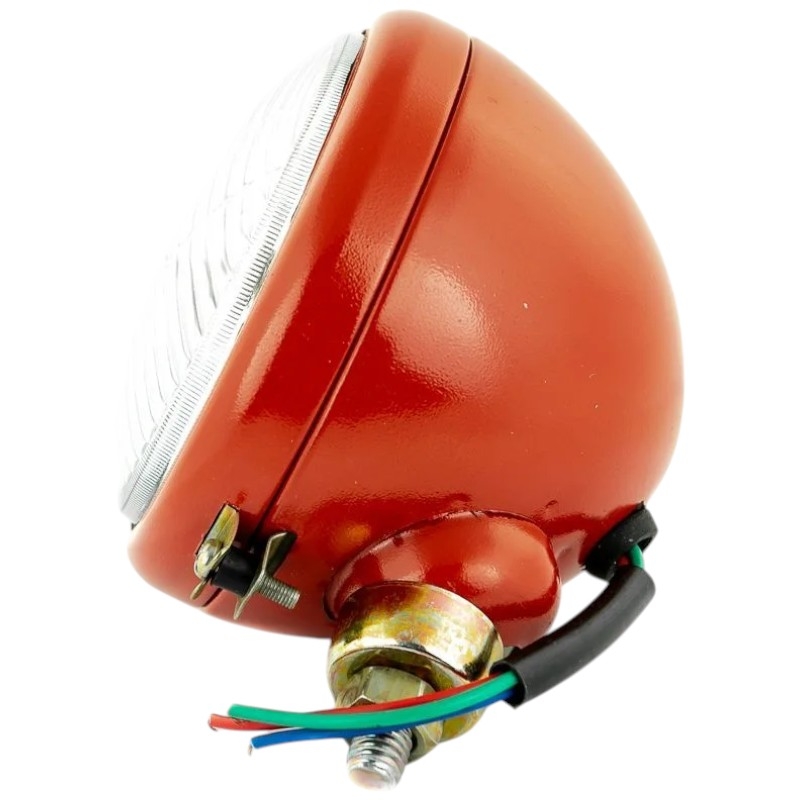

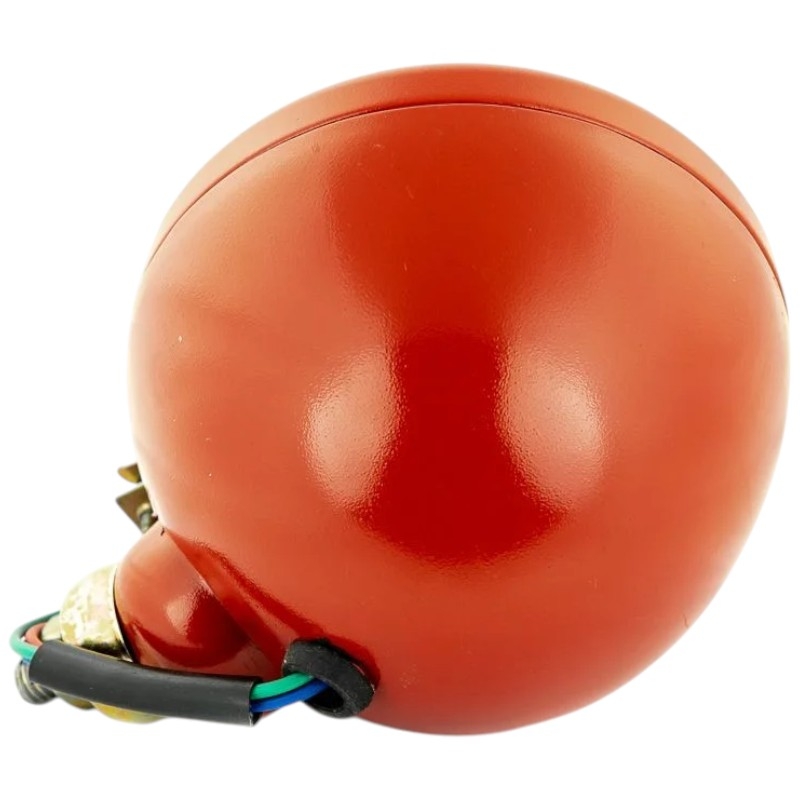

Přední kovový halogenový světlomet H4 12 V / 100/90 W o průměru 150 mm v červené barvě

Přední halogenový světlomet H4 12 V / 100/90 W, Ø 150 mm – červený

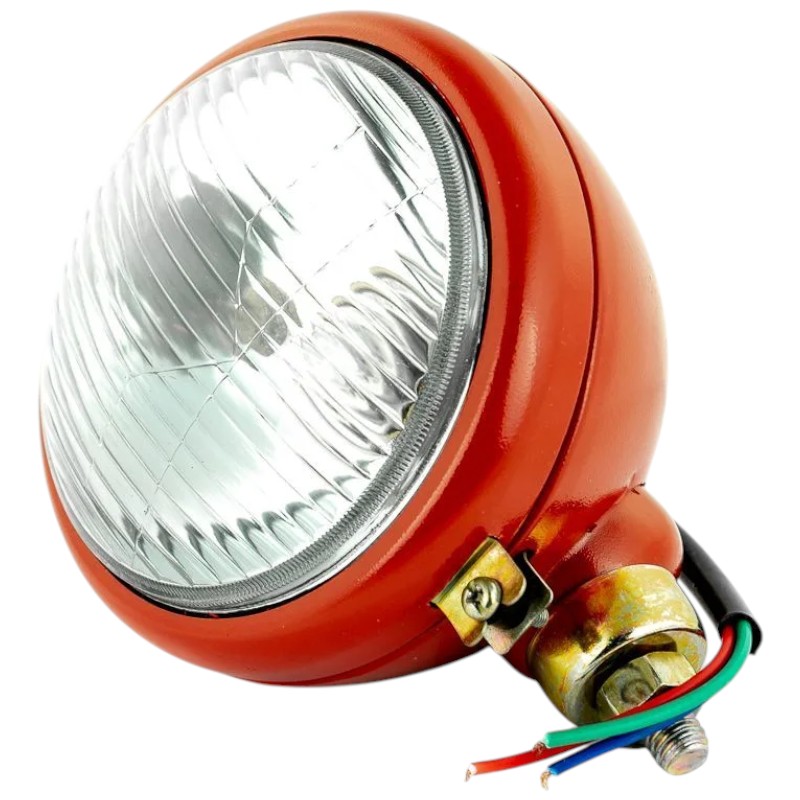

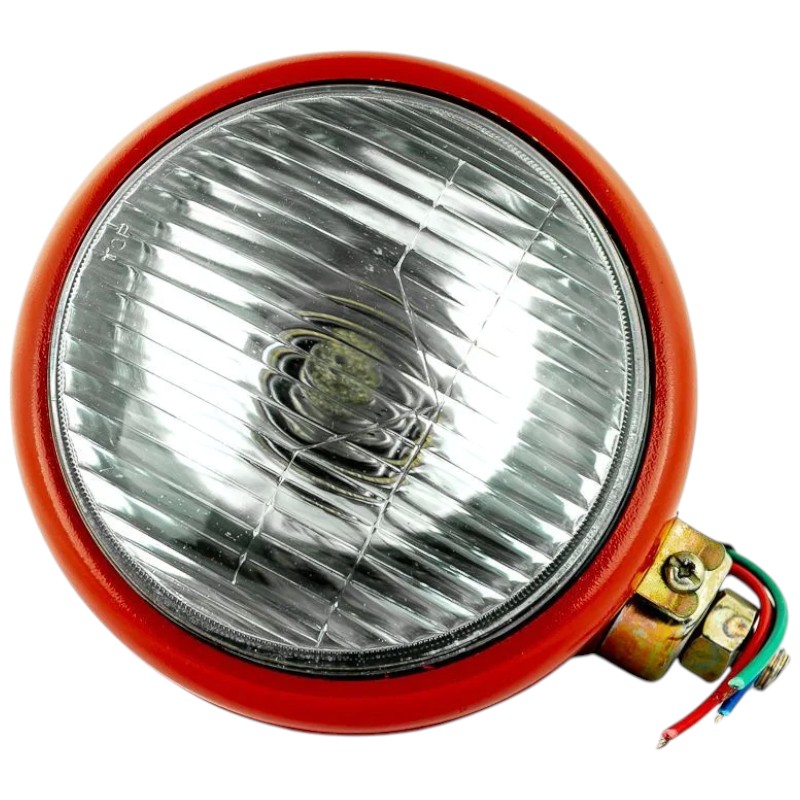

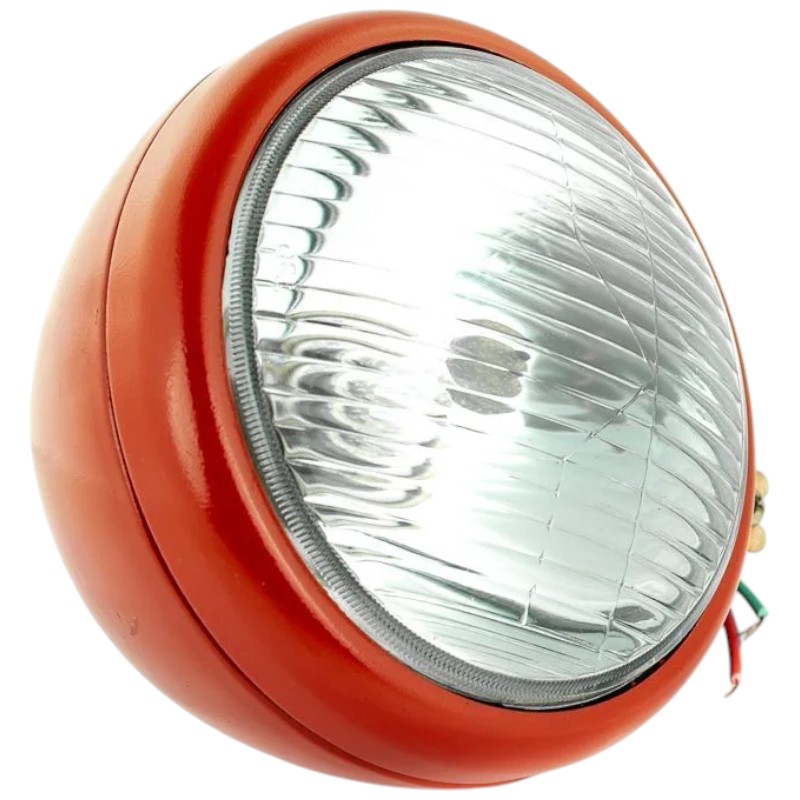

Kulatý přední halogenový světlomet je určen pro traktory, zemědělské stroje, stavební techniku a další vozidla s elektrickou soustavou 12 V. Je osazen dvouvláknovou halogenovou žárovkou H4, která zajišťuje dvě samostatné světelné funkce – potkávací a dálkové světlo.

Dálkové světlo s výkonem 100 W poskytuje intenzivní osvětlení prostoru ve větší vzdálenosti před strojem. Potkávací světlo s výkonem 90 W je určeno pro osvětlení prostoru před vozidlem s omezením oslňování protijedoucích řidičů. Správné rozložení světla však závisí také na nastavení světlometu a provedení jeho optiky.

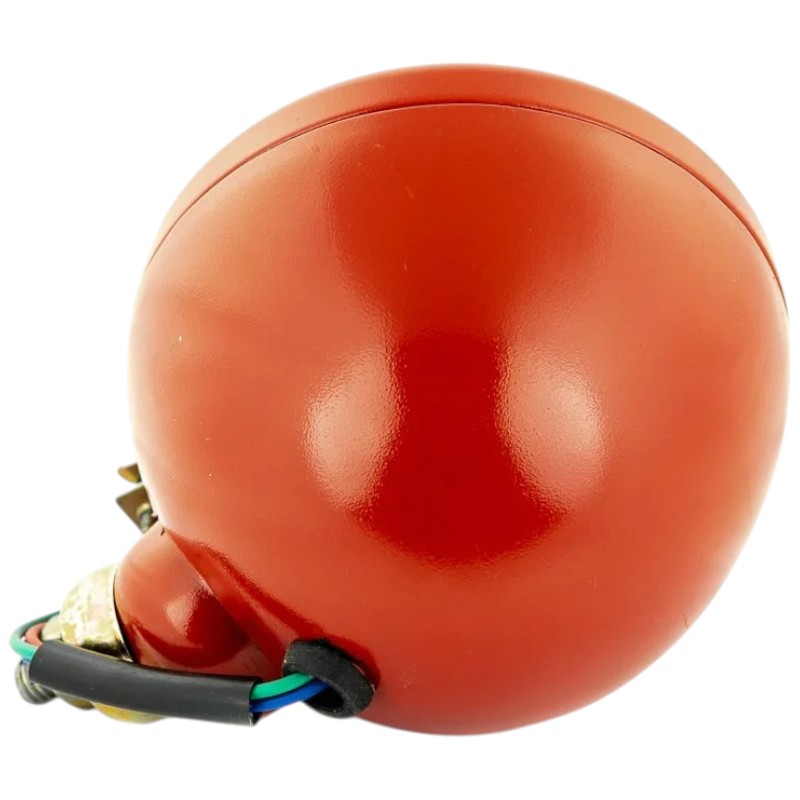

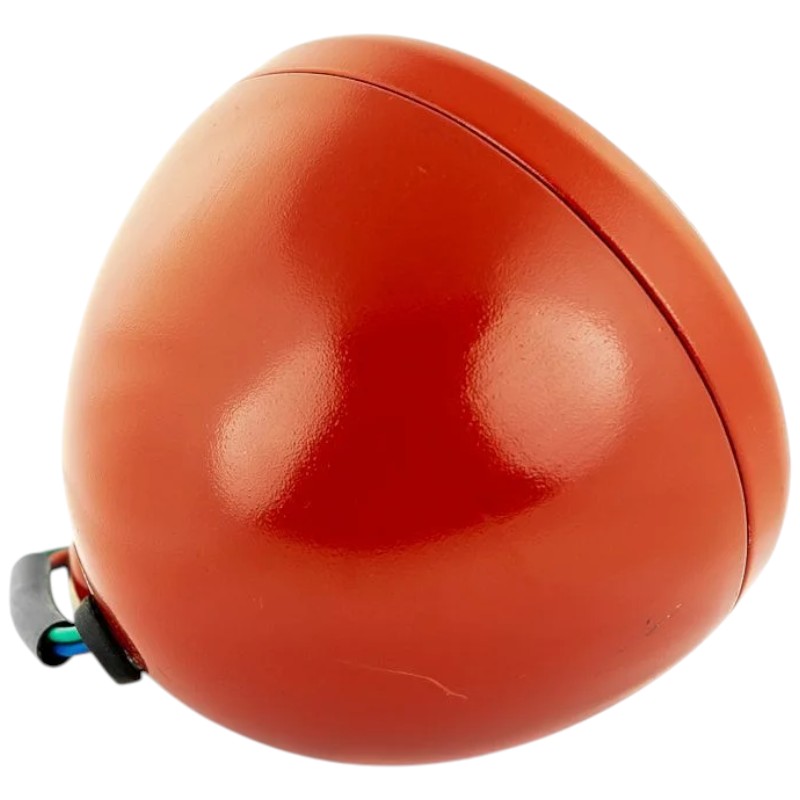

Světlomet má celokovové tělo v červené barvě a klasický kulatý tvar. Je vhodný zejména pro starší traktory a pracovní stroje, případně pro jejich renovace. Díky univerzálnímu upevnění jej lze použít také na jiných strojích, pokud odpovídají rozměry, napájecí napětí a způsob montáže.

Dvě světelné funkce v jedné žárovce

Žárovka H4 obsahuje dvě samostatná vlákna:

• 100 W – dálkové světlo
• 90 W – potkávací světlo

Z patice žárovky H4 jsou vyvedeny tři kontakty – společný kontakt a samostatné připojení pro potkávací a dálkové světlo. Tomu odpovídají také tři elektrické vodiče vyvedené ze světlometu.

Vlastnosti a výhody

• Potkávací a dálkové světlo v jednom světlometu
• Dvouvláknová halogenová žárovka H4
• Vysoký výkon 100/90 W
• Určení pro elektrickou soustavu 12 V
• Celokovová konstrukce
• Červená povrchová úprava
• Klasický vzhled vhodný pro starší traktory
• Nastavitelný úhel náklonu
• Univerzální upevnění pomocí závitového čepu M16
• Vyvedené vodiče pro elektrické připojení
• Žárovka H4 je součástí dodávky

Technické parametry

• Typ: přední halogenový světlomet
• Světelné funkce: potkávací a dálkové světlo
• Napájecí napětí: 12 V
• Typ žárovky: H4
• Počet vláken: 2
• Výkon dálkového světla: 100 W
• Výkon potkávacího světla: 90 W
• Patice žárovky: P43t
• Celkový průměr světlometu: 150 mm
• Hloubka: přibližně 130 mm
• Materiál těla: kov
• Barva: červená
• Montážní závit: M16
• Nastavení sklonu: ano
• Elektrické připojení: 3 vyvedené vodiče

Použití

Světlomet je vhodný zejména pro:

• traktory
• zemědělské stroje
• lesní techniku
• stavební stroje
• pracovní vozidla
• stroje provozované mimo veřejné komunikace
• renovace starších traktorů a techniky

Jedná se o univerzální provedení. Vhodnost je nutné ověřit podle elektrické soustavy 12 V, průměru světla, hloubky těla, montážního závitu M16 a prostoru dostupného na stroji.

Montáž a elektrické zapojení

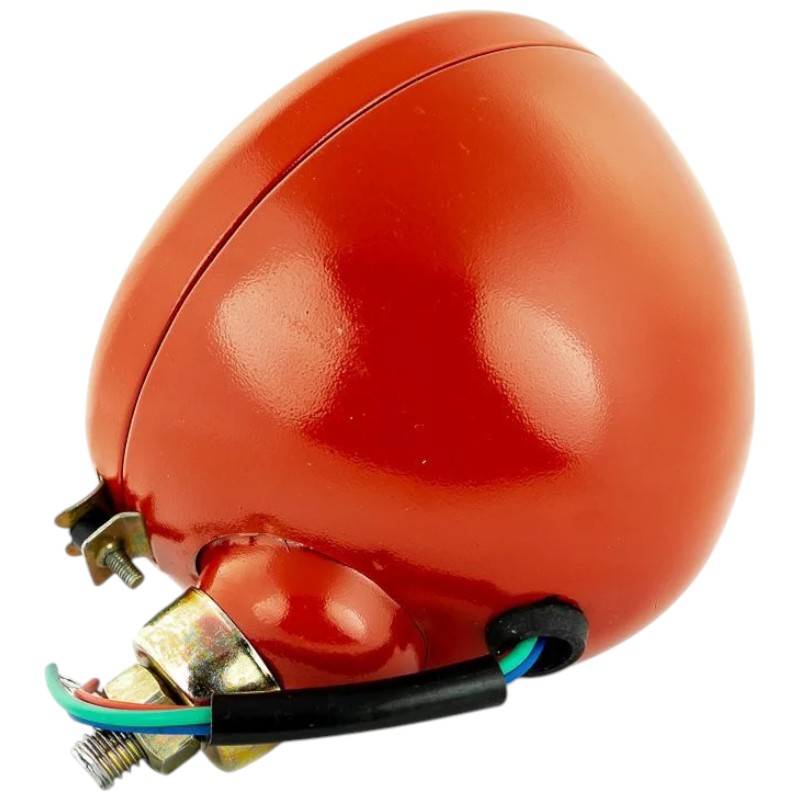

Světlomet se upevňuje pomocí závitového čepu M16. Držák umožňuje nastavit požadovaný sklon a po seřízení světlomet zajistit dotažením.

Tři vodiče slouží pro:

• společný záporný pól
• potkávací světlo
• dálkové světlo

Konkrétní význam jednotlivých barev vodičů doporučujeme před připojením ověřit měřením. Bez ověření není vhodné jejich funkci určovat pouze podle barvy.

Zvýšené nároky na elektroinstalaci

Žárovka H4 100/90 W má výrazně vyšší příkon než standardní H4 60/55 W:

• dálkové světlo o výkonu 100 W odebírá při 12 V přibližně 8,3 A
• potkávací světlo o výkonu 90 W odebírá při 12 V přibližně 7,5 A

U dvojice světlometů může být celkový odběr přibližně 15–17 A. Elektroinstalace proto musí mít odpovídající průřez vodičů, jištění a relé. Přímé zapojení přes původní spínač, který není na tento proud dimenzovaný, může způsobit přehřívání kontaktů nebo kabeláže.
