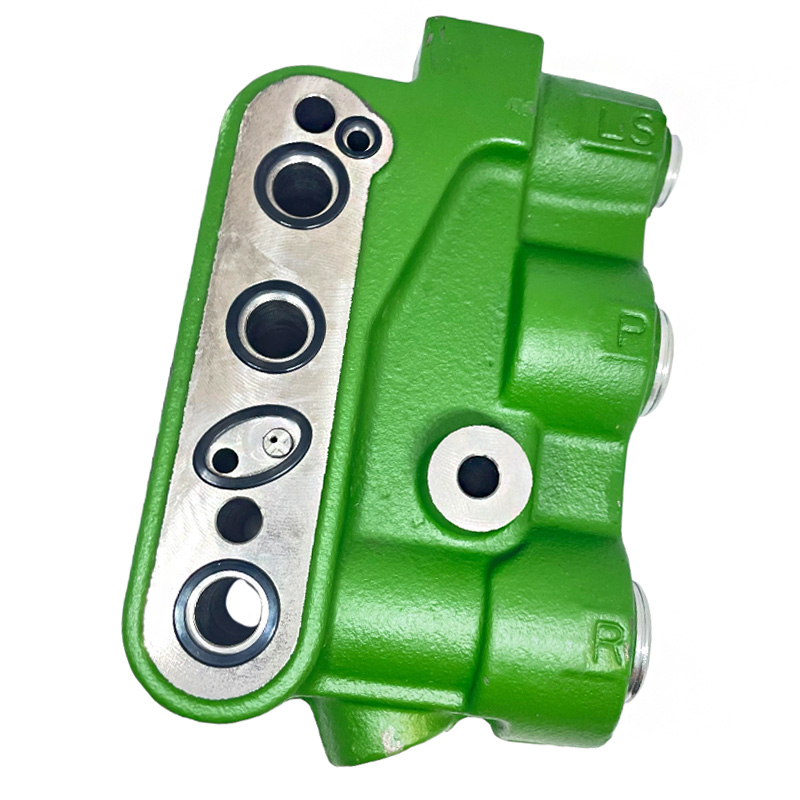

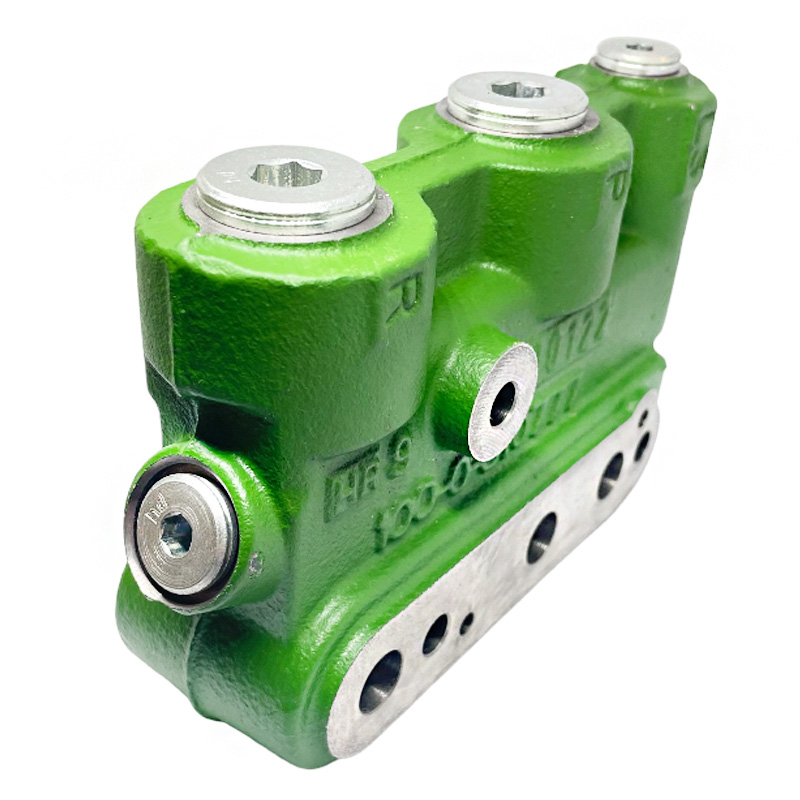

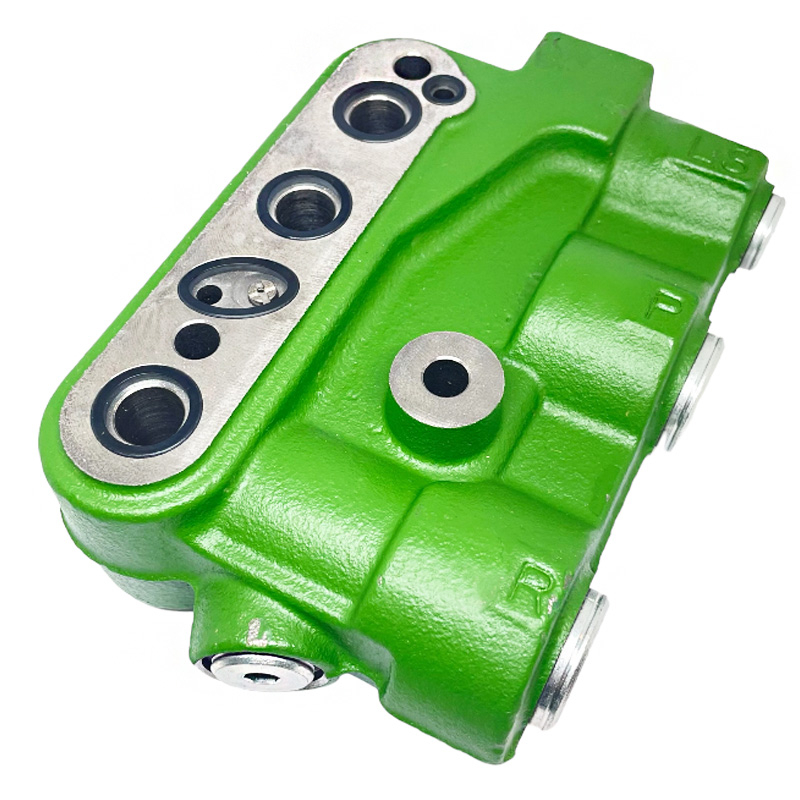

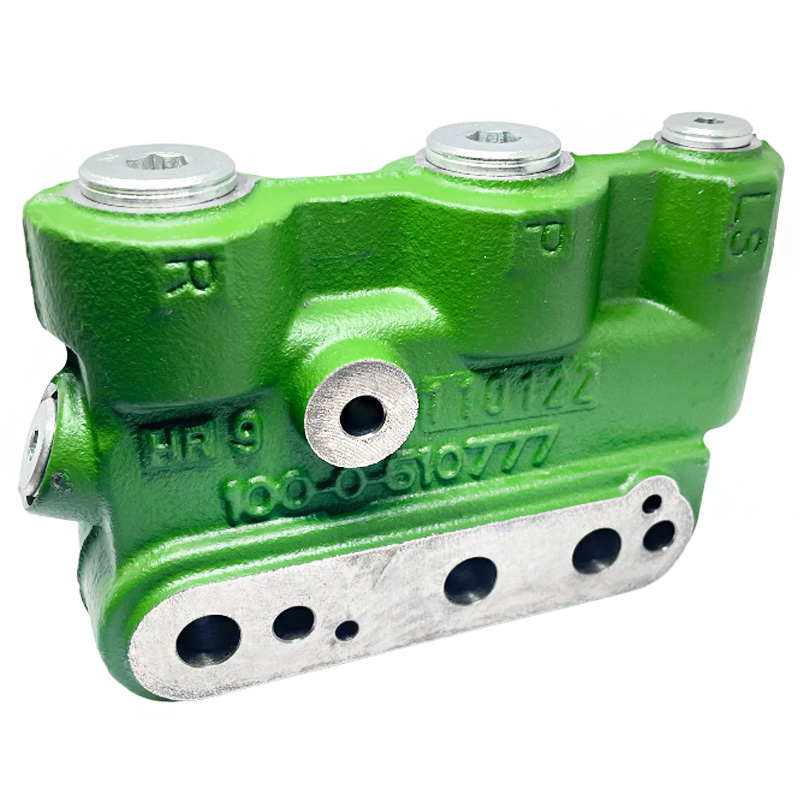

Power Beyond John Deere AL231707 – hydraulická sekce / pouzdro rozvaděče

Power Beyond John Deere AL231707 – hydraulická sekce / pouzdro rozvaděče

Originální Power Beyond sekce John Deere AL231707 je součást hydraulického systému traktoru, která slouží k vytvoření vývodu pro napájení externích hydraulických zařízení s vlastním ovládacím rozvaděčem.

Power Beyond umožňuje využívat hydraulický výkon traktoru například pro čelní nakladače, externí hydraulické rozvaděče, hydraulické motory nebo další pracovní stroje, které potřebují stálý přívod hydraulického oleje a mají vlastní řízení průtoku.

Na rozdíl od běžného hydraulického vývodu SCV není Power Beyond určený primárně k ovládání pracovního válce přímo pákou hydrauliky traktoru. Vytváří zdroj hydraulického tlaku a průtoku pro připojený externí hydraulický systém.

Originální označení: AL231707.

Co je Power Beyond a k čemu slouží?

Systém Power Beyond umožňuje připojit k hydraulice traktoru zařízení, které má vlastní hydraulický rozvaděč.

Typickým příkladem je:

• čelní nakladač s vlastním joystickovým rozvaděčem
• hydraulický motor
• pracovní stroj s vlastním hydraulickým blokem
• secí stroj
• nakládací technika
• komunální nebo zemědělská nástavba
• další zařízení vyžadující trvalý přívod hydraulického oleje.

Výhodou je, že Power Beyond rozšiřuje hydraulický systém traktoru, aniž by bylo nutné trvale obsadit jeden běžný zadní hydraulický okruh SCV.

Jak Power Beyond funguje?

U load-sensing hydraulického systému jsou obvykle používány samostatné hydraulické větve:

• P – Pressure - tlakový přívod oleje z hydraulického čerpadla traktoru
• R / T – Return - návrat hydraulického oleje zpět do systému traktoru
• LS – Load Sense - řídicí signál, pomocí kterého připojený rozvaděč informuje hydraulické čerpadlo, jaký tlak a průtok je právě potřeba

Podle konkrétního provedení traktoru může být součástí systému také samostatný beztlaký odvod / case drain.

Díky systému Load Sensing čerpadlo nevytváří zbytečně maximální tlak v okamžiku, kdy připojené zařízení hydraulický výkon nepotřebuje. To pomáhá omezit zbytečné zahřívání hydraulického oleje a energetické ztráty.

Technické provedení Power Beyond

• Originální díl John Deere (Výrobce John Deere)
• Originální číslo AL231707
• Rozšíření hydraulického systému traktoru
• Umožňuje napájení externího hydraulického rozvaděče
• Vhodné pro zařízení s vlastním ovládáním hydrauliky
• Pro čelní nakladače, hydromotory a další pracovní zařízení
• Není nutné trvale zabírat jeden standardní SCV hydraulický vývod
• Vhodné pro load-sensing hydraulické systémy
• Umožňuje efektivní řízení průtoku podle aktuální potřeby zařízení
• Délka: cca 172,7 mm
• Šířka: cca 111,8 mm
• Výška: cca 63,5 mm
• Typická funkce: napájení externího hydraulického systému

Nahrazuje starší provedení

Originální díl AL231707 je veden také jako novější náhrada za starší provedení:

• AL206034

V některých katalozích je jako související / porovnávací označení uváděno také:

• AL171838

Při výměně doporučujeme vždy ověřit vhodnost podle výrobního čísla traktoru a katalogu náhradních dílů.

Použití pro traktory John Deere

Power Beyond AL231707 je například určen pro řadu traktorů John Deere.

John Deere: 6090M, 6100M, 6105M, 6110M, 6115M, 6120M, 6125M, 6130M, 6135M, 6140M, 6145M, 6150M, 6155M, 6155MH, 6170M, 6175M, 6195M, 6210M, 6105R, 6110R, 6115R, 6120R, 6125R, 6130R, 6135R, 6140R, 6145R, 6150R, 6150RH, 6155R, 6155RH, 6170R, 6175R, 6190R, 6195R, 6210R, 6215R, 6230, 6330, 6430, 6530, 6534, 6630, 6830, 6930, 7130, 7230, 7330, 7430E, 7530E

U novějších provedení je AL231707 uvedeno také například pro:

6M 95, 6M 105, 6M 110, 6M 115, 6M 120, 6M 125, 6M 130, 6M 140, 6M 145, 6M 150, 6M 155, 6M 165, 6M 175, 6M 180, 6M 185, 6M 195, 6M 200, 6M 210, 6M 220, 6M 230, 6M 240, 6M 250, 6MH 155, 7R 210, 7R 230, 7R 250, 7R 270, 7R 290, 7R 310, 7R 330, 7R 350

Použití se může lišit podle roku výroby, výrobního čísla traktoru, typu hydraulického čerpadla a konfigurace zadního hydraulického rozvaděče. Proto doporučujeme před objednáním ověřit shodu především podle originálního čísla AL231707.

Vhodné také pro hydrauliku čelního nakladače

Power Beyond je velmi vhodný například pro připojení čelního nakladače s vlastním hydraulickým rozvaděčem. Místo trvalého použití jednoho standardního hydraulického okruhu traktoru lze rozvaděč nakladače napájet prostřednictvím Power Beyond. Hydraulický systém traktoru tak může efektivně zásobovat rozvaděč nakladače olejem podle aktuální potřeby. Power Beyond je vhodný také pro zařízení s hydraulickými motory a další stroje, které vyžadují kontinuální zdroj hydraulického průtoku.

Důležité upozornění k montáži

Power Beyond je součást vysokotlakého hydraulického systému traktoru. Při montáži musí být správně zapojeny jednotlivé hydraulické větve. Záměna tlakového, vratného nebo Load-Sense vedení může způsobit nesprávnou funkci hydraulického systému nebo jeho poškození. Montáž proto doporučujeme provádět podle hydraulického schématu konkrétního traktoru, případně ji svěřit odbornému servisu.

Doporučení před nákupem

Před objednáním doporučujeme zkontrolovat:

• originální číslo AL231707
• model a výrobní číslo traktoru
• provedení hydraulického rozvaděče
• typ hydraulického systému
• zda je traktor vybaven load-sensing hydraulikou
• provedení současného hydraulického bloku

Jeden model traktoru může být podle roku výroby a výbavy osazen několika různými variantami hydraulického systému.
