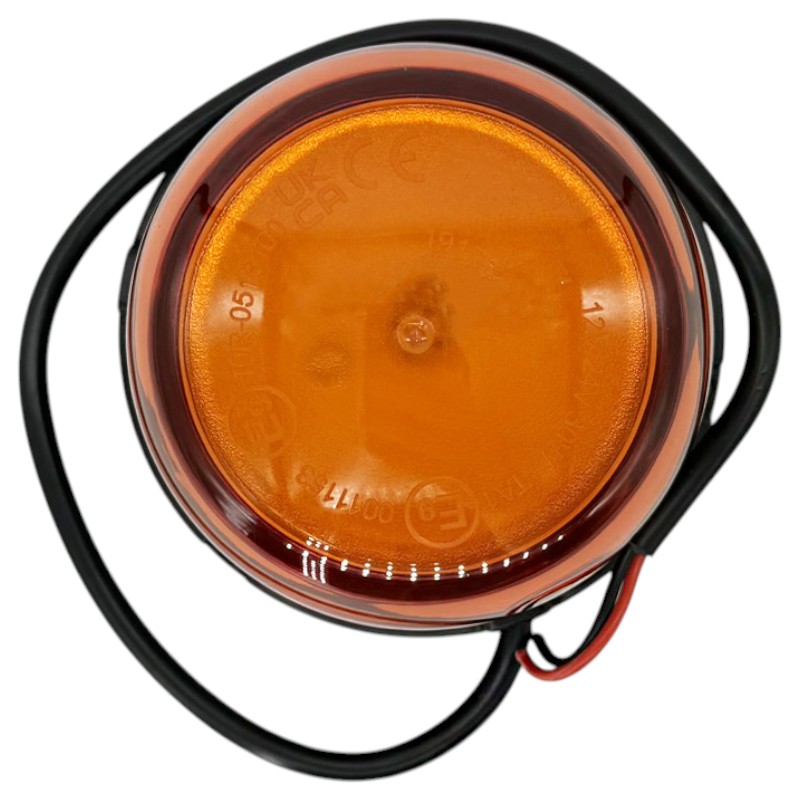

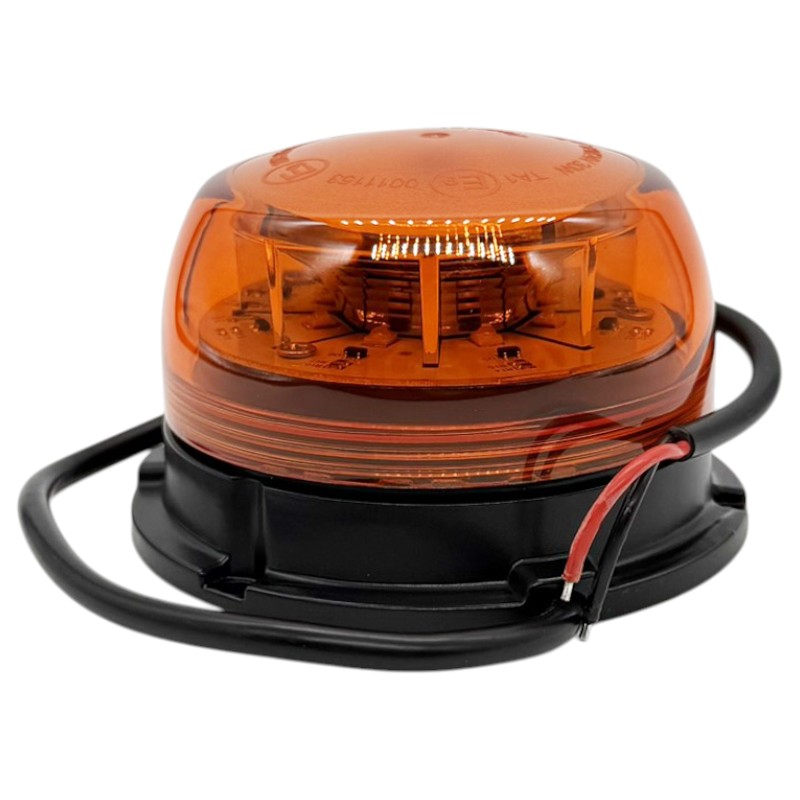

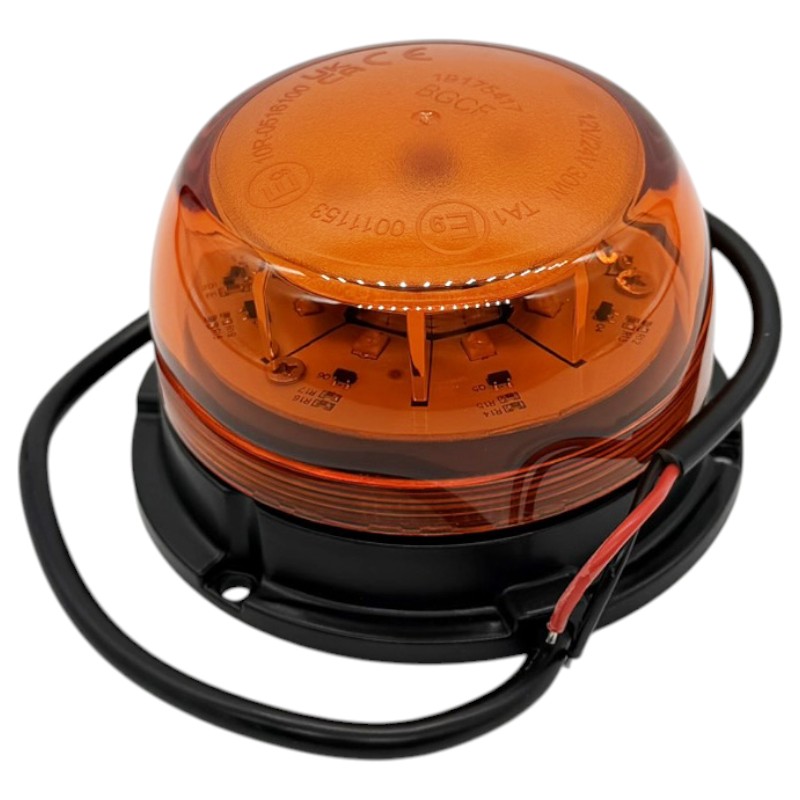

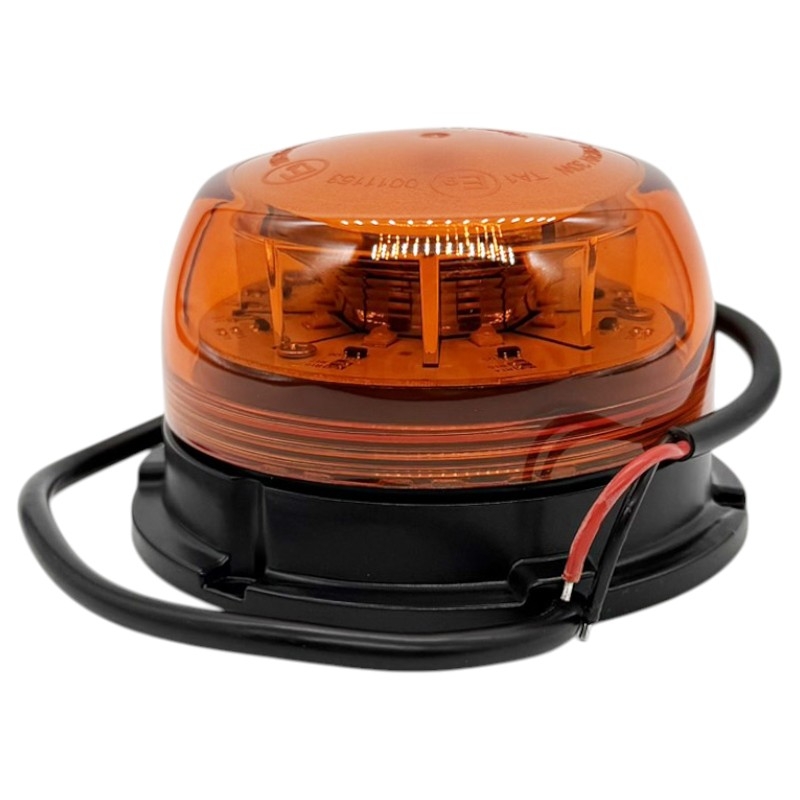

LED maják 12/24 V s pevnou základnou pro přišroubování

LED maják 12/24 V s pevnou základnou pro přišroubování | ECE R65

LED výstražný maják s pevnou montážní základnou je určený pro traktory, zemědělské stroje, stavební techniku, komunální vozidla, přívěsy, nástavby a další pracovní stroje, kde je potřeba trvalé a pevné uchycení výstražného světla.

Na rozdíl od majáků na nástrčnou trubku nemá tento model pružnou nohu ani trn, ale nízkou základnu pro přišroubování přímo ke stroji. Díky nízké celkové výšce 60 mm je vhodný i tam, kde nechcete vysoký maják – například na střechu kabiny, kryt stroje, nástavbu, rám nebo pracovní vozidlo.

Maják je určený pro napětí 12 / 24 V, má 8 LED diod, krytí IP66 a nabízí světelné režimy rotující, jednoduché bliknutí a dvojité bliknutí.

Technické parametry a výhody

• LED maják s pevnou základnou pro přišroubování
• Napětí 12 / 24 V
• Nízké provedení – celková výška pouze 60 mm
• 3 světelné funkce – rotující, jednoduché bliknutí, dvojité bliknutí
• Délka kabelu: 0,3 m

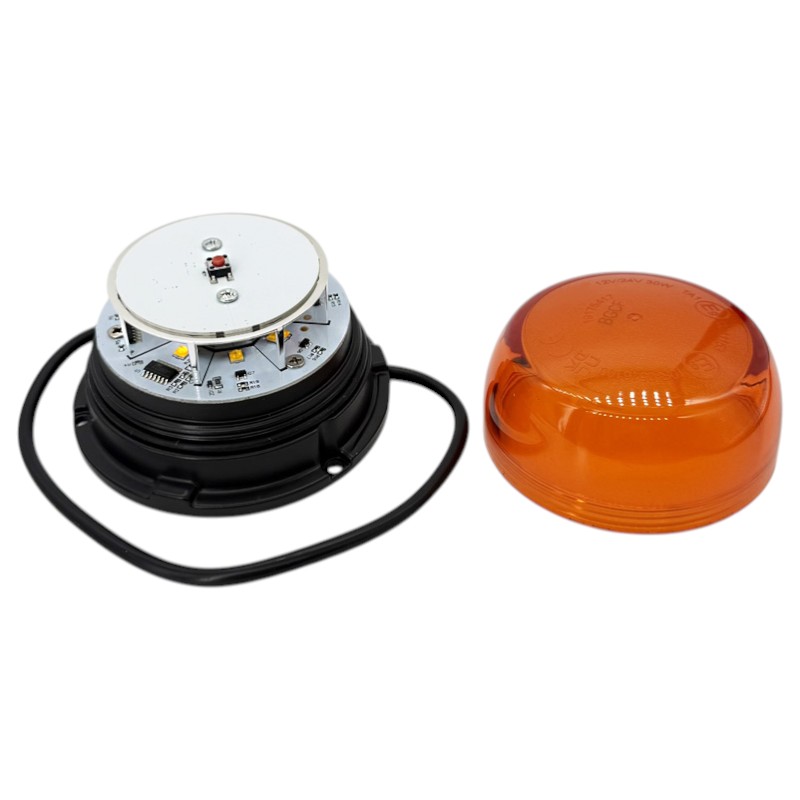

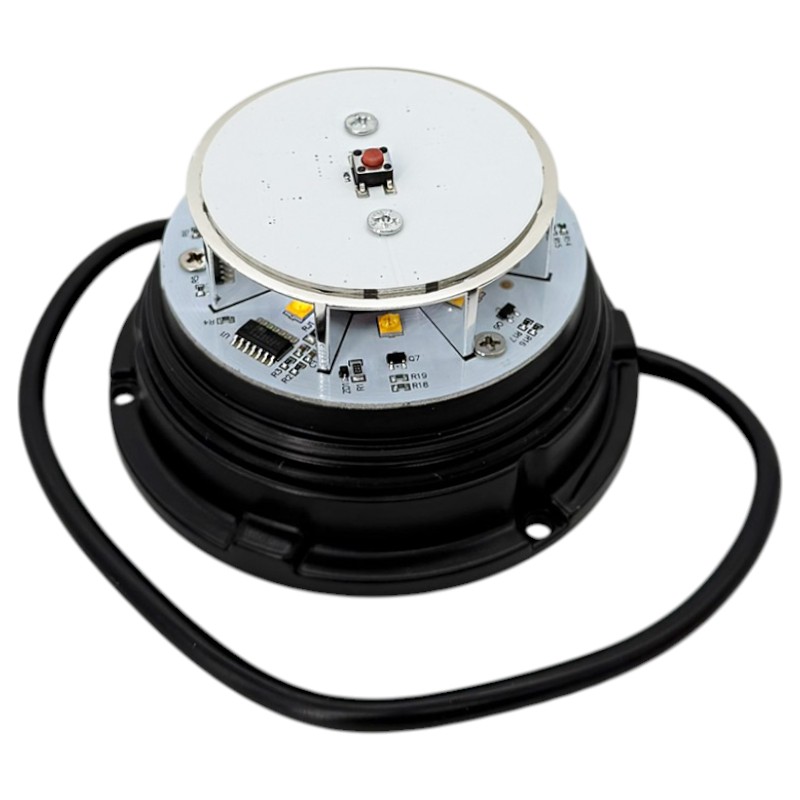

• 8 LED diod
• Krytí IP66
• Certifikace CE, RoHS, ECE R10, ECE R65
• EMV / EMC CISPR 25 třída 5
• Připojení elektroinstalace pomocí otevřených konců kabelů
• Vhodné pro traktory, stavební, komunální i zemědělskou techniku
• Průměr majáku: 84 mm

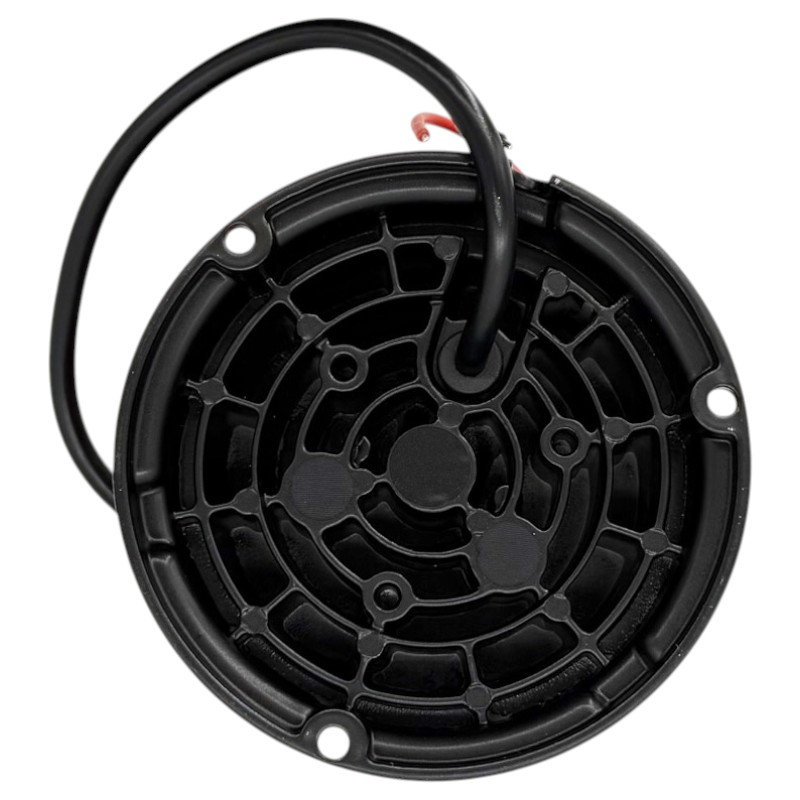

• Celkový průměr základny: 94 mm
• Montáž: přišroubování ke stroji

Montáž a připojení

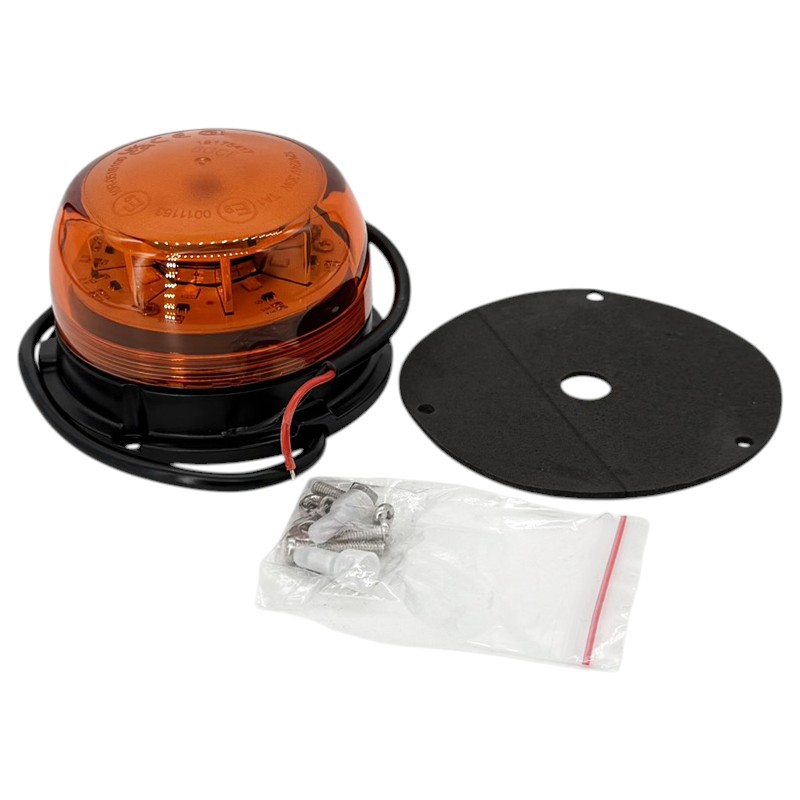

Maják je určený pro pevnou montáž přišroubováním. Uchycuje se přímo na stroj, kabinu, střechu, rám, nástavbu nebo jinou vhodnou rovnou plochu. Elektrické připojení je řešeno pomocí otevřených konců kabelů o délce 0,3 m, takže lze maják napojit podle elektroinstalace konkrétního stroje.

Při montáži doporučujeme:

• zvolit pevnou a rovnou montážní plochu
• zajistit správné utěsnění otvoru pro kabel
• chránit kabel proti prodření
• dodržet správnou polaritu zapojení
• po montáži ověřit funkci všech světelných režimů

Pevná základna je vhodná tam, kde má být maják namontovaný trvale a nemá se často sundávat.

Nízké provedení majáku

Díky výšce pouze 60 mm je tento maják vhodný pro stroje, kde je důležitá menší stavební výška. Oproti klasickým majákům na noze je kompaktnější a méně vystupuje nad povrch stroje.

Výhody nízkého provedení:

• menší riziko zachycení o větve nebo překážky
• čistší vzhled montáže
• vhodné pro střechy kabin a nástavby
• stabilní pevné uchycení
• vhodné pro stroje pracující v omezeném prostoru

Praktické řešení pro stroje, u kterých nechcete vysoký maják na nástrčné trubce.

Světelné funkce

Maják nabízí několik výstražných režimů:

• rotující efekt
• jednoduché bliknutí
• dvojité bliknutí

Díky tomu lze zvolit vhodný způsob výstražného značení podle typu provozu, prostředí a požadované viditelnosti.

Certifikace a krytí

Maják splňuje certifikace CE, RoHS, ECE R10 a ECE R65.

• ECE R65 se používá pro homologaci výstražných světel a řeší například intenzitu světla, rozložení světla a barvu výstražného majáku.
• ECE R10 se týká elektromagnetické kompatibility vozidel a elektronických komponentů – tedy aby maják nerušil elektroniku vozidla a zároveň správně fungoval v běžném elektromagnetickém prostředí.
• IP66 znamená ochranu proti prachu a proti silně stříkající vodě; IP kódy vycházejí z normy IEC 60529 pro odolnost krytů proti vniknutí prachu a kapalin.
• CISPR 25 je norma pro měření rádiového rušení u elektronických komponentů používaných ve vozidlech a dalších strojích; třída 5 značí velmi dobrou úroveň potlačení rušení.

Vhodné použití

LED maják s pevnou základnou je vhodný například pro:

• traktory
• zemědělské stroje
• stavební stroje
• komunální techniku
• nakladače
• pracovní vozidla
• servisní vozidla
• přívěsy a nástavby
• lesní a technické stroje

Hodí se všude tam, kde je potřeba trvale namontovaný výstražný maják bez nástrčné trubky.

Zajímavost z praxe

Nízké majáky s pevnou základnou se často používají na strojích, kde by klasický maják na noze překážel nebo byl náchylný k poškození. Typicky jde o stroje pracující ve stodolách, halách, pod stromy nebo v místech s omezenou výškou. Díky nízkému profilu je maják méně náchylný k zachycení, ale stále poskytuje výrazné výstražné světlo.

Kdy maják vyměnit

• maják nesvítí nebo bliká nepravidelně
• je poškozený oranžový kryt
• do majáku pronikla vlhkost
• kabel je poškozený nebo prodřený
• světlo je slabé nebo špatně viditelné
• nefunguje některý ze světelných režimů
• základna je prasklá nebo nedrží pevně na stroji

U výstražného majáku je spolehlivá funkce důležitá pro bezpečnost stroje i okolí.
