LED hlavní světlomet 12-24V pro levou stranu s obrysovým osvětlením, dálkovým a směrovým

LED hlavní světlomet se směrovou svítilnou – levý, 12–24 V, 4800 lm, konektor DEUTSCH, homologace R10, R148, R149, IP67

Tento LED světlomet je určen speciálně pro montáž na levou stranu pracovního stroje – nejčastěji manipulátoru, nakladače nebo jiného zemědělského a stavebního stroje. Díky svému multifunkčnímu provedení v sobě spojuje dálkové světlo, obrysové světlo i směrovou svítilnu, což jej činí ideálním řešením pro provoz na pozemních komunikacích. Světlomet je osazen 19 výkonnými LED diodami s celkovým světelným tokem 4800 lumenů. Kvalitní optika zajišťuje výborné světelné rozložení a viditelnost i za náročných podmínek. Homologace R10, R148 a R149 potvrzují legální použití ve veřejném provozu. Robustní konstrukce a krytí IP67 garantují vysokou odolnost proti vodě, prachu a otřesům. Díky tomu je světlomet ideální do náročných pracovních podmínek.

Montáž světla

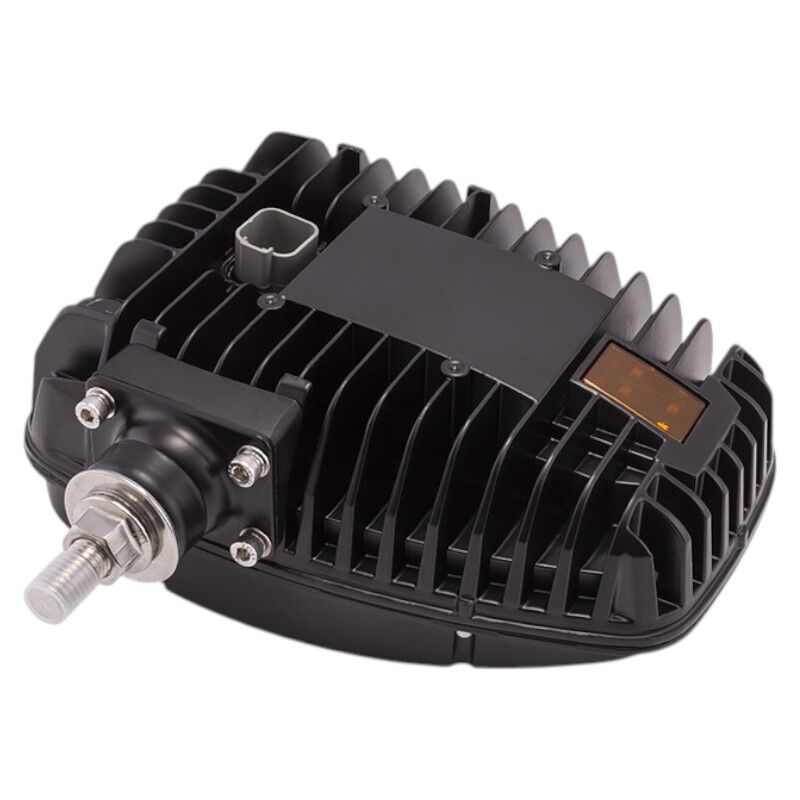

Montáž se provádí pomocí spodního uchycení se závitem M12, což zajišťuje pevné a stabilní připevnění k rámu stroje. Elektrické připojení je řešeno rychlospojkou DEUTSCH, která zaručuje rychlou a spolehlivou instalaci bez nutnosti složité kabeláže.

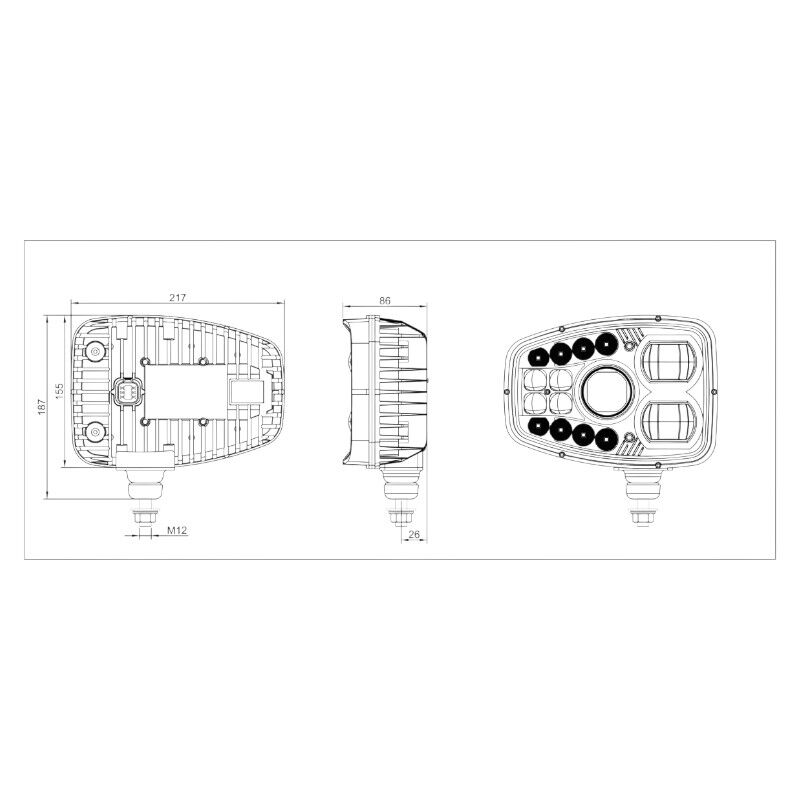

Rozměry světlometu

• Šířka: 217 mm
• Výška (tělo): 155 mm
• Celková výška (včetně držáku): 187 mm
• Hloubka: 86 mm

Technické parametry

• Napájecí napětí: 12–24 V
• Světelný tok: 4800 lm
• Počet LED diod: 19
• Funkce: dálkové světlo, obrysové světlo, směrovka
• Homologace: R10, R148, R149
• Konektor: DEUTSCH
• Voděodolnost: IP67
• Uchycení: závit M12 – spodní montáž
• Umístění: levá strana stroje

Využití

• Teleskopické manipulátory
• Nakladače
• Traktory
• Stavební stroje
• Zemědělská technika

Schéma zapojení kabeláže

• Černý (black): kostra / mínus pól (zem – GND)
• Zelený (green): tlumené světlo (přímý plus pro potkávací světla)
• Modrý (blue): dálkové světlo (přímý plus pro dálková světla)
• Červený (red): doplňkové osvětlení / mlhovky (přímý plus)
• Bílý (white): obrysové světlo (přímý plus)
• Hnědý (brown): směrové světlo – blinkr (přímý plus pro levou přední nebo zadní směrovku)

 Upozornění: Pro správnou funkci světla je důležité dodržet správné zapojení podle barev. V opačném případě může dojít k nesprávné funkci nebo poškození světelného systému. Zapojení vždy provádějte při odpojené baterii a případně ověřte multimetrem.
