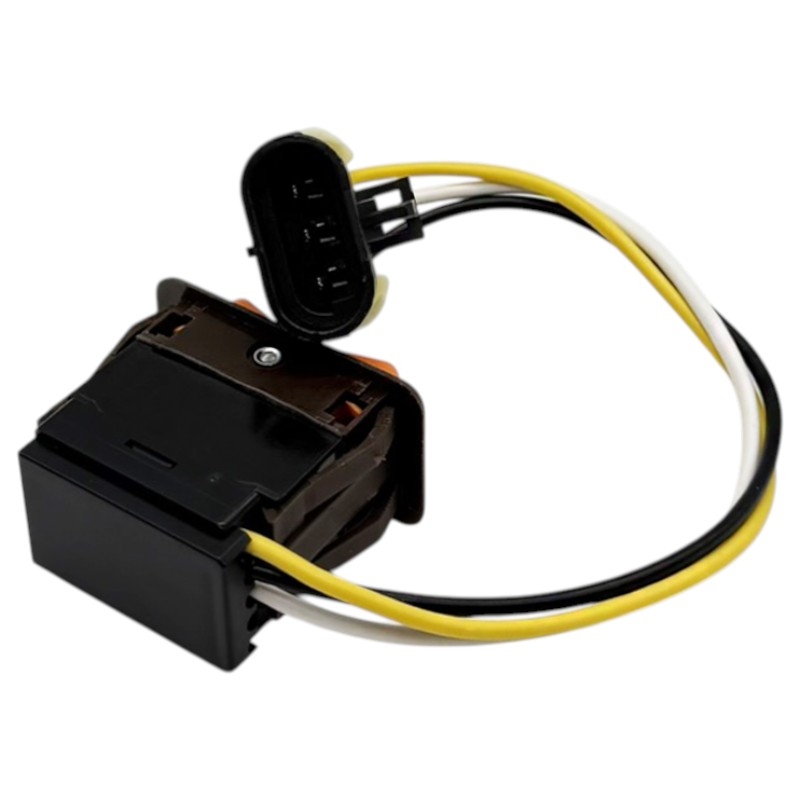

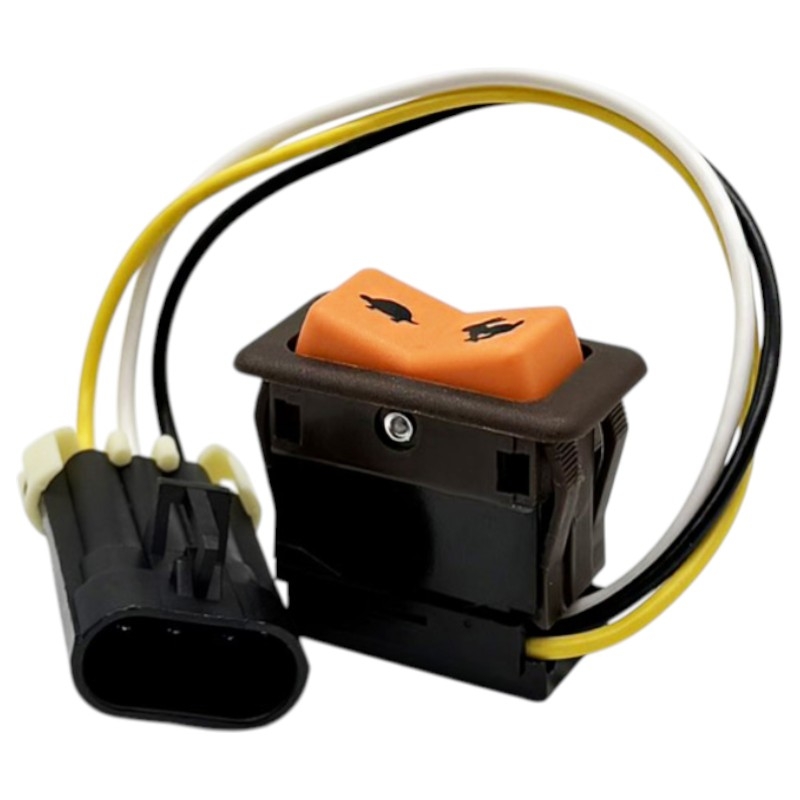

Kolébkový přepínač želva/zajíc pro traktory John Deere AL162303, AL117954

Kolébkový přepínač želva/zajíc John Deere AL162303, AL117954

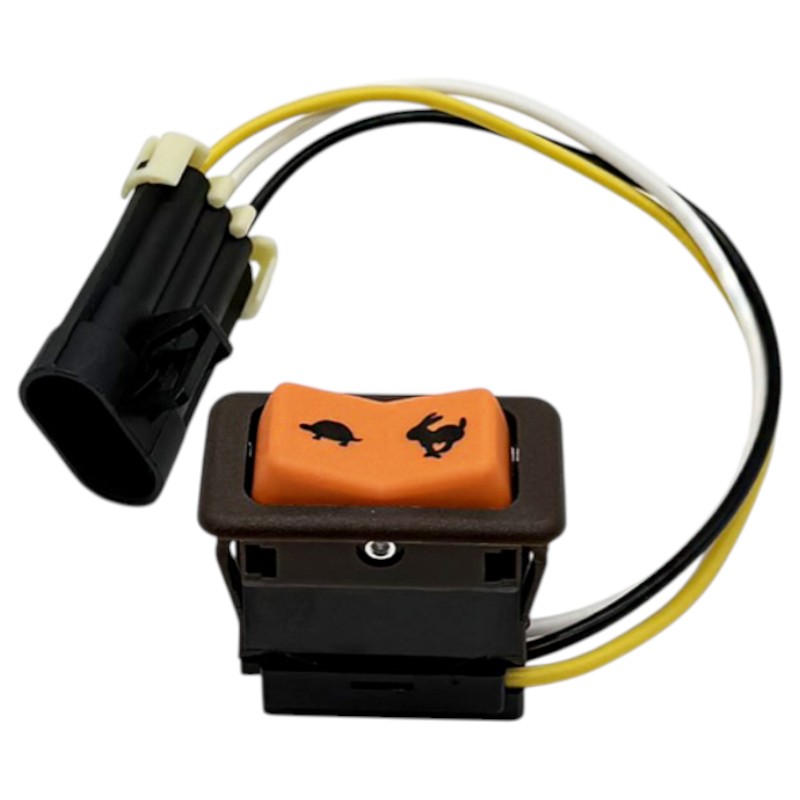

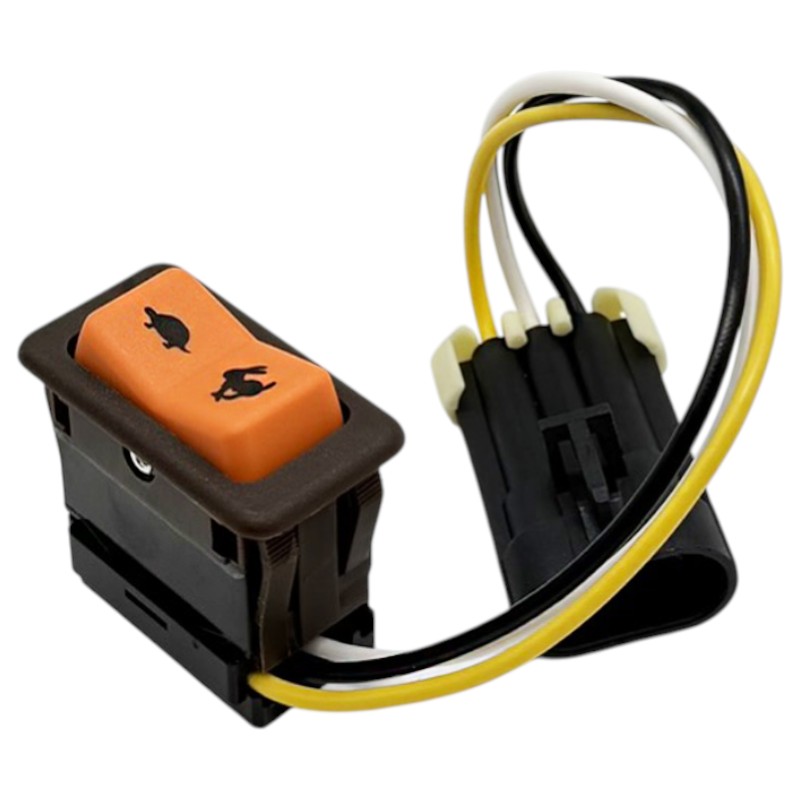

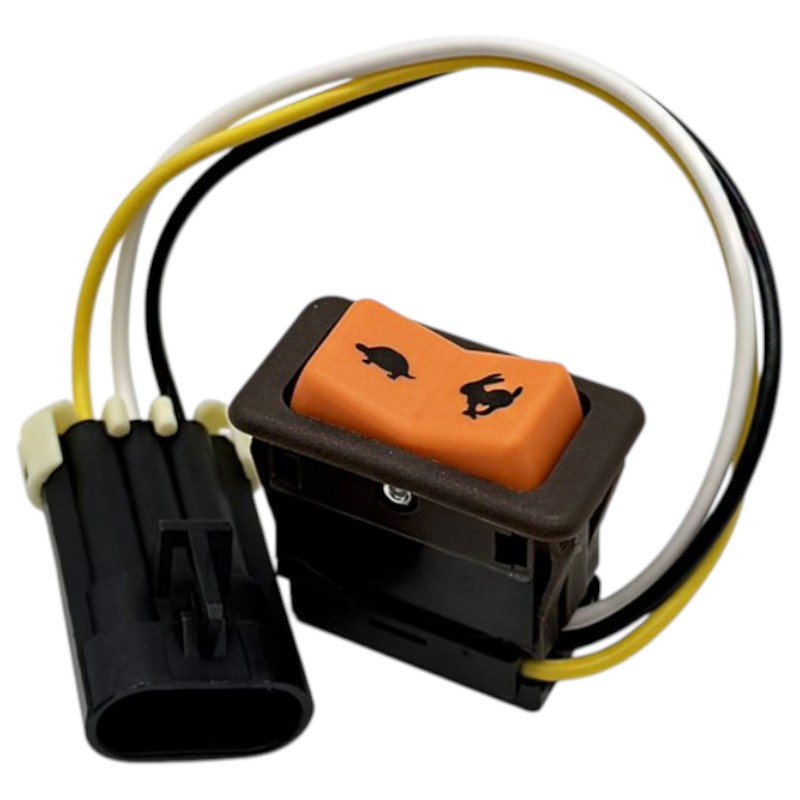

Kolébkový přepínač se symboly želvy a zajíce je určen pro elektrické ovládání řazení převodových stupňů nebo půlstupňů u vybraných traktorů John Deere s převodovkami PowerQuad, PowerQuad Plus a AutoQuad.

Stisknutím strany se symbolem želvy obsluha volí pomalejší převodový stupeň, zatímco strana se symbolem zajíce slouží pro přeřazení na rychlejší stupeň. Přepínač předává elektrický povel řídicímu systému převodovky a umožňuje pohodlné ovládání bez mechanického přesouvání samostatné řadicí páky.

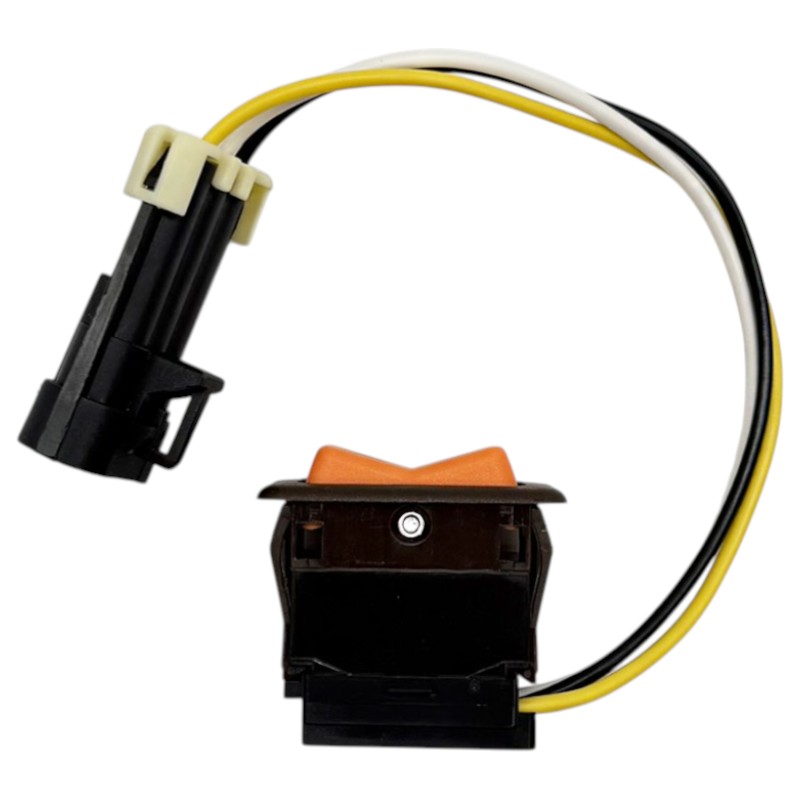

Dodává se včetně připojovací kabeláže zakončené konektorem, který je určený do odpovídající elektroinstalace traktoru.

Vlastnosti a výhod

• Ovládání pomalejšího a rychlejšího převodového stupně
• Přehledné symboly želvy a zajíce
• Kolébkové provedení pro snadné ovládání
• Určeno pro převodovky PowerQuad, PowerQuad Plus a AutoQuad
• Připojovací vodiče jsou součástí spínače
• Zakončení odpovídajícím konektorem
• Konstrukce určená k montáži do ovládacího panelu
• Kvalitativní provedení srovnatelné s úrovní OEM

Technické parametry

• Typ: kolébkový přepínač
• Funkce: ovládání řazení převodových stupňů/půlstupňů
• Označení funkcí: želva / zajíc
• Želva: volba pomalejšího stupně
• Zajíc: volba rychlejšího stupně
• Určeno pro: vybrané traktory John Deere
• Typy převodovek: PowerQuad, PowerQuad Plus, AutoQuad
• Elektrické připojení: vodiče zakončené konektorem
• Barva ovládací části: oranžová
• Originální čísla: AL162303, AL117954

Uvedená originální čísla slouží výhradně k identifikaci a porovnání.

Použití a kompatibilita

Přepínač je určen například pro následující traktory John Deere: 6110, 6210, 6310, 6410, 6510, 6610, 6810, 6910, 6910S, 6120, 6220, 6320, 6420, 6420S, 6520, 6620, 6820, 6920, 6920S, 7720, 7820, 7630, 7730, 7830, 7930

Seznam modelů je pouze orientační a nemusí obsahovat všechny kompatibilní traktory. Stejný model mohl být dodáván s různými převodovkami, ovládacími prvky a elektrickými konektory. Pro správný výběr je proto rozhodující především shoda originálního čísla AL162303 nebo AL117954, typu převodovky a provedení původního přepínače.

Montáž a ověření vhodnosti

Před objednáním doporučujeme původní přepínač demontovat a zkontrolovat:

• originální číslo dílu
• tvar a rozměry těla spínače
• provedení připojovacího konektoru
• počet a uspořádání kontaktů
• typ převodovky traktoru
• symboly a funkci původního spínače

Před zahájením montáže vypněte zapalování a odpojte elektrickou soustavu podle pokynů výrobce traktoru. Přepínač se zasune do odpovídajícího otvoru v panelu a připojí pomocí dodaného konektoru. Zapojení vodičů neupravujte bez ověření elektrického schématu konkrétního traktoru.
