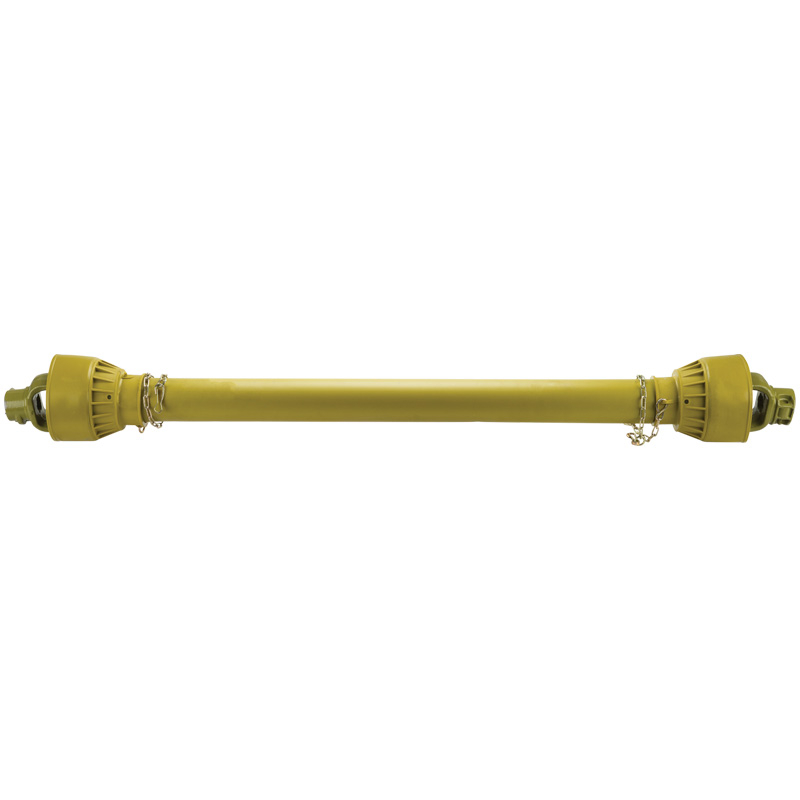

Kardan traktoru o délce 1210 mm s hvězdicovou trubkou o výkonu až 102 kW

Kardanová / kloubová hřídel k traktoru – délka 1210 mm, hvězdicový profil trubky

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním nářadím u středně až vyšších zatížení zemědělských a lesních strojů. Díky konstrukční řadě 25, robustnímu provedení, odolným křížům a profilované trubce typu hvězda (profil hvězda) je vhodná pro aplikace, kde je vyžadován spolehlivý přenos vyššího výkonu při otáčkách 540 i 1000 ot/min.

Uvedená pracovní délka 1210 mm (měřeno od středu křížku po střed křížku) představuje standardní provedení kardanu vhodné pro stroje s větší vzdáleností mezi traktorem a poháněným zařízením. Délku kardanu je možné bezpečně upravit zkrácením dle konkrétní kombinace traktoru a pracovního stroje.

Použití

Kardanová hřídel je určena pro zemědělské traktory a komunální stroje k pohonu PTO nářadí se středním až vyšším zatížením, jako jsou například:

• sekačky a rotační sekačky
• mulčovače
• shrnovače píce
• rozmetadla
• lisy na balíky
• rotavátory a půdní frézy
• čerpadla

další PTO poháněné zemědělské stroje

Použití je výhradně určeno pro přenos výkonu mezi traktorem a pracovním strojem, v souladu s bezpečnostními a provozními pokyny výrobce.

Technické parametry

• Konstrukční velikost / řada: 25
• Délka: 1210 mm (měřeno od středu kříže po střed kříže)
• Výkon při 540 ot/min: 66 kW / 90 PS
• Výkon při 1000 ot/min: 102 kW / 140 PS
• Profil trubky: hvězdicový profil (profil hvězda)
• Velikost kříže – strana traktoru: 36 × 89 mm
• Velikost kříže – strana zařízení: 36 × 89 mm
• Připojení – strana traktoru (A): 1 3/8" – 6 zubů (standardní šestidrážka)
• Připojení – strana stroje (B): 1 3/8" – 6 zubů (standardní šestidrážka)
• Zajištění k hřídeli: na obou stranách pomocí pružného kolíku

Konstrukční vlastnosti

• Robustní konstrukční řada
• Vysoká pevnost a dlouhá životnost i při vyšším zatížení
• Hvězdicový profil trubek
• Vysoká torzní tuhost
• Plynulý a rovnoměrný přenos výkonu
• Nižší vibrace při zátěži
• Standardní PTO připojení
• Univerzální použití pro většinu traktorů
• Oboustranné připojení 1 3/8" – 6 zubů

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je naprosto zásadní pro bezpečný a bezproblémový provoz. Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze, jinak hrozí poškození kardanu, převodovky traktoru nebo připojeného stroje.

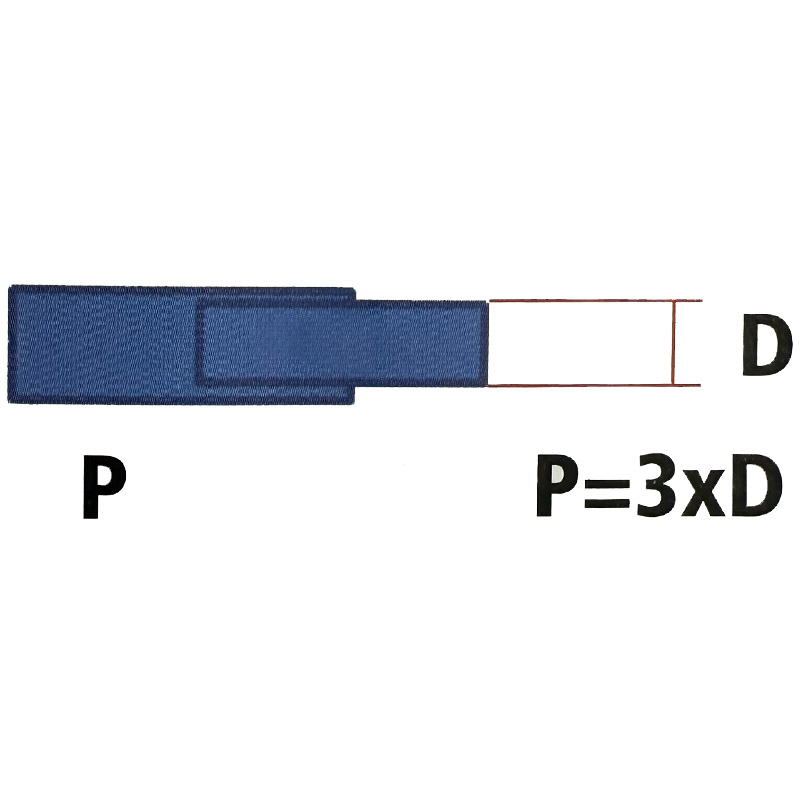

Vzorec pro minimální přesah profilu: P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr vnitřní profilové trubky

Tento vztah musí být dodržen ve všech pracovních polohách stroje.

Postup při úpravě délky

1. Rozpojte obě poloviny kardanu a přiložte je mezi traktor a nářadí v nejkratší pracovní poloze
2. Zkontrolujte potřebný přesah profilů
3. Sejměte ochranné kryty
4. Profilové trubky i kryty zkracujte vždy o stejnou délku
5. Odstraňte otřepy, namažte kluzné plochy a znovu sestavte
6. Před prvním spuštěním zkontrolujte délku, přesah a pracovní úhel

Bezpečnostní informace

• Nepřekračujte maximální povolené zatížení kardanu
• Kardan provozujte pouze s neporušenými ochrannými kryty a bezpečnostními řetízky
• Před montáží nebo demontáží vždy vypněte motor traktoru
• Nikdy nemanipulujte s kardanem při jeho otáčení

Maximální pracovní úhel:

• < 25° – trvalý provoz
• < 45° – krátkodobý provoz
• 45° – pouze ve stojícím stavu

Údržba

• Mazání: nejpozději po každých 8 provozních hodinách promazat kříže a kluzné části
• Čištění: nečistoty odstraňujte kartáčem nebo jemným proudem vody (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození je nutná okamžitá výměna
