Kardan se třecí lamelovou spojkou na traktor

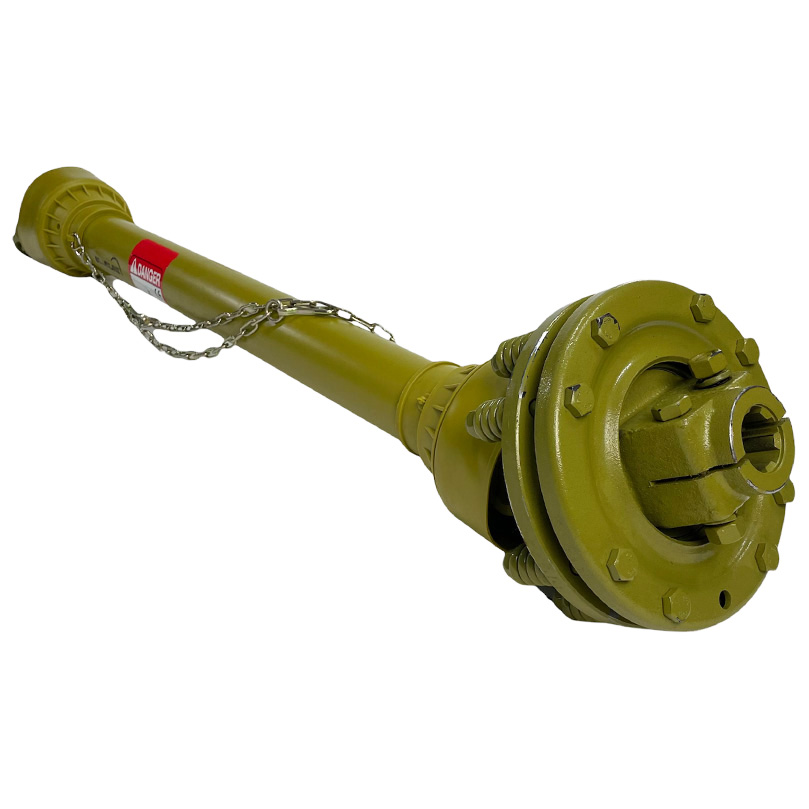

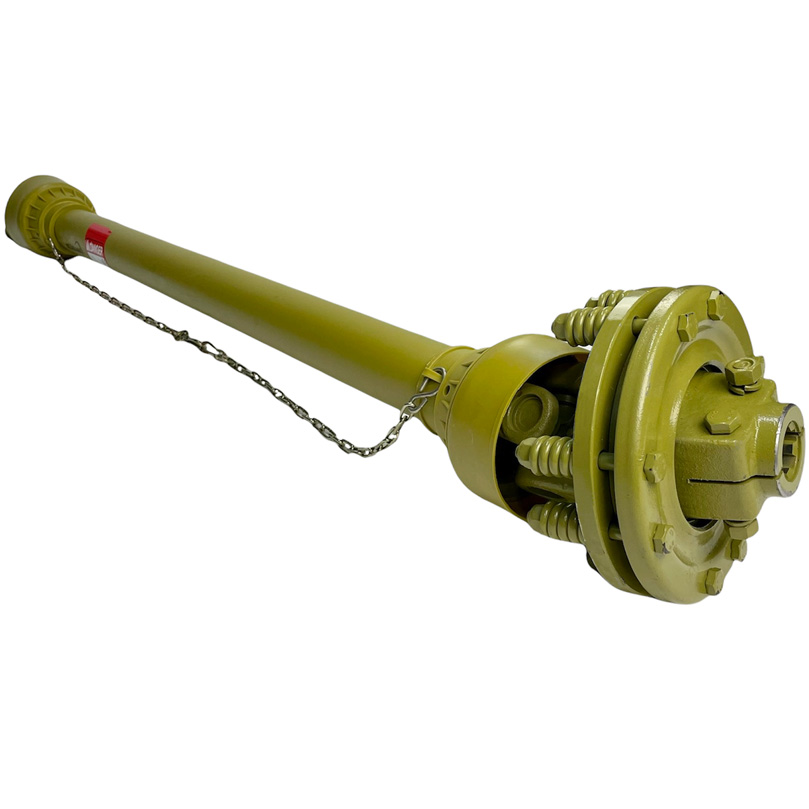

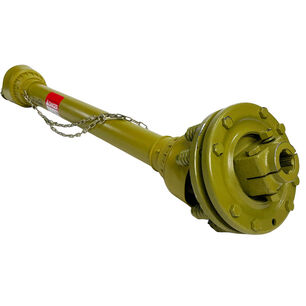

Kloubová hřídel se třecí lamelovou spojkou do 1500 Nm o délce 1210 mm a síle 45 kW k pohonu přístrojů za traktorem. S vnitřní profilovanou trubkou o tvaru citrónu. Zajištění ze strany třecí spojky je pomocí svěracího šroubu. Zajištění na opačné straně s klasickým kloubem je pružným kolíkem.
Rozměry a technické parametry
- Délka: 1210 mm (měřeno od kříže po kříž)
- Točivý moment: 1500 Nm
- Výkonová třída: 3
- Výkon při 540 ot/min: 29 kW
- Výkon při 1000 ot/min: 45 kW
- Zapojení ze strany traktoru: šestidrážka (1 3/8" 6 zubů)
- Zapojení ze strany nářadí: šestidrážka (1 3/8" 6 zubů)
- Vnitřní profilová trubka "citrón" (označení trubek G3/G4)
- Velikost kříže na straně traktoru: 27 x 74,6 mm
- Velikost kříže na straně nářadí: 27 x 74,6 mm
Přetěžovací třecí spojka
Lamelová přetěžovací třecí spojka proklouzne v momentě přetížení nad hodnotu bezpečnostního momentu. Lamelová spojka je klasická spojka a funguje jak spojka u auta. Skládá se z lamel a přítlačných prvků. Spojka je konstruovaná na určité zatížení. Při přetížení lamely proklouznou. Výhoda této spojky je v tom že v případě opotřebení lze lamely vyměnit.
Využití
Kardan se třecí lamelovou spojkou se využívá například u mulčovačů, navijáků, štěpkovačů, štípačů, obracečů sena, frézy a mnoho dalších. Využívá se všude kde může dojít k přetížení. U štípaček se využívá neboť u nich hrozí k zaseknutí a je potřeba ochránit zařízení pro poškození.
Připojení a zajištění kardanu
Připojení kardanu je k šesti drážkové vývodové hřídeli jak ze strany traktoru tak ze strany k příslušenství. Zajištění kardanu k vývodové hřídeli traktoru nebo příslušenství je pomocí pružného kolíku. Zajišťovací kolíček je vybaven pružinkou. Dále k zajištění kardanu slouží i řetízek který je na obou stranách, tento zajišťovací řetízek slouží proti pootočení krytů kardanu, tak aby nehrozilo namotání uživatele na kardan. Kardan by se neměl točit s krytem, správně by se měli točit jen vnitřní díly a kryt kardanu by měl být nehybné. Proto se kardan zajišťuje řetízky. Řetízky dále slouží jako uchycení kardanu při odpojování, pomocí nich uchytíte kardan například k držáku třetího bodu apod. Tak aby "nevisel" kardan z vývodové hřídele.
Pravidelná údržba
Kloubovou hřídel je potřeba pravidelně kontrolovat a udržovat v čistotě. V případě zašpinění je potřeba kardan očistit. Dále je potřeba v pravidelných intervalech (jsou uvedeny v návodu k obsluze) mazat křížky kloubu kardanu. Na křížkách jsou již osazeny mazací hlavy k pravidelnému mazání. U kardanu je důležité i kontrolovat stav krytů. Pozn. kryty se nesmí točit zároveň s hřídeli, kryty by měly být upevněny řetízky aby nedošlo k natočení uživatele.
