Kardan o délce 560 mm o výkonu až 41 kW s trojúhelníkovou trubkou

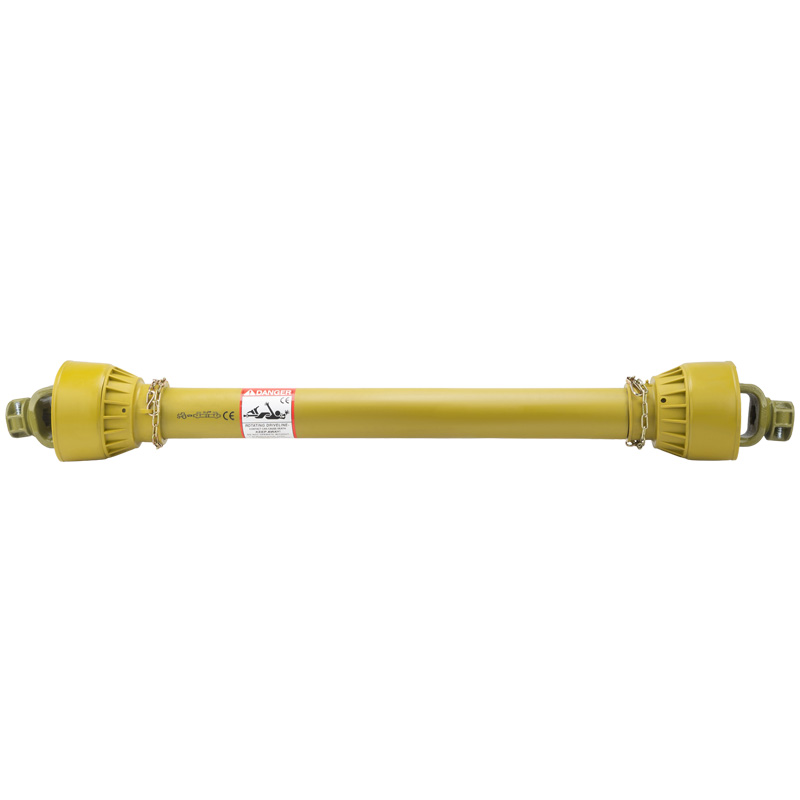

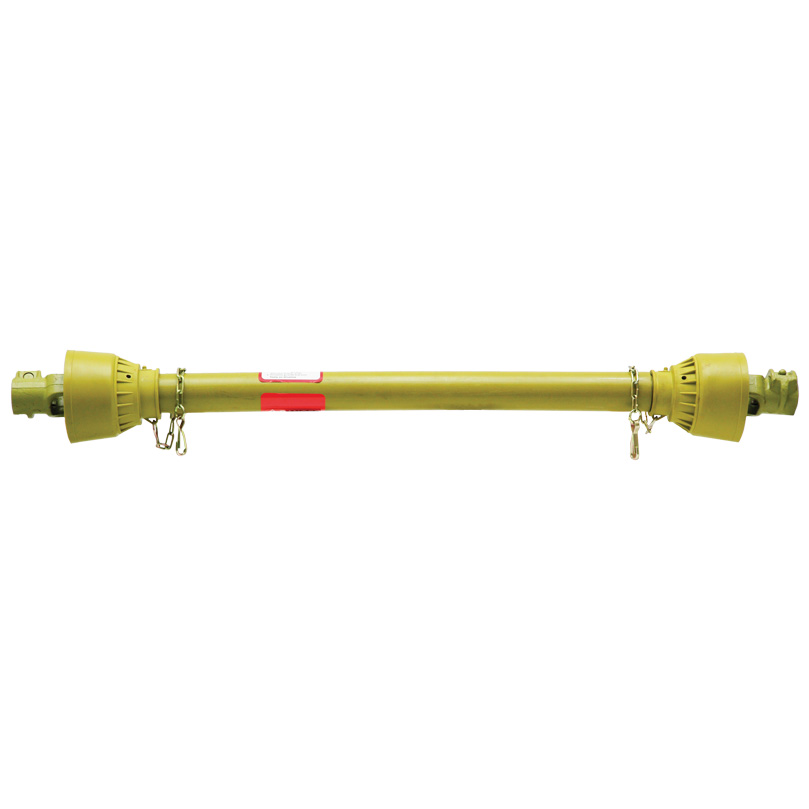

Kardanová / kloubová hřídel k traktoru – délka 560 mm, trojúhelníkový profil

Tato kardanová (PTO) hřídel je určena pro přenos výkonu mezi traktorem a připojeným pracovním nářadím u lehčích až středně zatížených zemědělských strojů. Díky konstrukční velikosti 4, odolným křížům a profilované trubce typu italský trojúhelník je vhodná pro aplikace, kde je požadován spolehlivý přenos krouticího momentu při otáčkách 540 i 1000 ot/min. Uvedená pracovní délka 560 mm (měřeno od středu křížku po střed křížku) představuje kompaktní provedení kardanu, ideální pro stroje a nářadí s kratší vzdáleností mezi traktorem a poháněným zařízením. Délku kardanu je možné bezpečně upravit zkrácením dle konkrétních požadavků traktoru a pracovního stroje.

Technické parametry

• Konstrukční velikost: 4
• Celková délka: 560 mm (od středu kříže po střed kříže) (od konce po konec cca 720 mm)
• Výkon při 540 ot/min: 27 kW / 36 PS
• Výkon při 1000 ot/min: 41 kW / 56 PS
• Profil trubky: italský trojúhelníkový profil

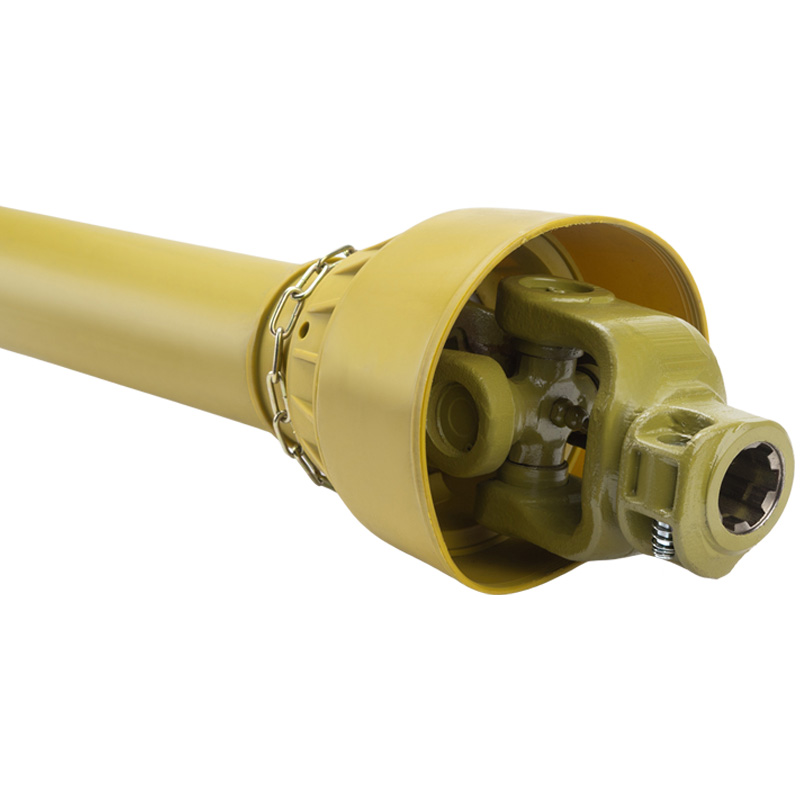

• Velikost křížů – strana traktoru: 27 × 74,6 mm (na obou stranách)
• Připojení k hřídeli traktoru a stroje:  1 3/8" – 6 zubů (standardní šestidrážka)
• Zajištění k hřídeli: posuvný pružný kolík na obou stranách

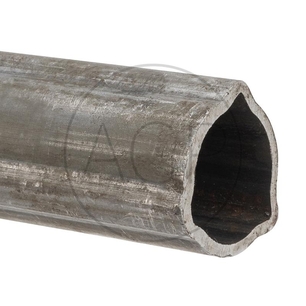

• Vnitřní profilovaná trubka (trojúhelník): šířka 36 mm, tloušťka stěny 4 mm
• Vnější profilovaná trubka (trojúhelník): šířka 43,5 mm, tloušťka stěny 3,4 mm

Použití

Kardanová hřídel je určena pro zemědělské traktory a komunální stroje k pohonu PTO nářadí s lehkým až středním zatížením, například:

• sekačky a rotační sekačky
• rotavátor
• rotační brány
• mulčovače
• shrnovače a obraceče píce
• lisy na balíky
• další PTO poháněné zemědělské stroje

Použití je výhradně určeno pro přenos výkonu mezi traktorem a pracovním strojem v souladu s bezpečnostními a provozními pokyny výrobce.

Bezpečné zkrácení a nastavení délky kardanu

Správná délka kardanu je zásadní pro bezpečný a bezproblémový provoz. Kardan nesmí pracovat ani v příliš stažené, ani v příliš vysunuté poloze – hrozí poškození kardanu, převodovky traktoru nebo připojeného stroje.

Vzorec pro minimální přesah profilu: P = 3 × D, kde:

• P = minimální přesah profilu
• D = průměr (resp. charakteristický rozměr) vnitřní profilové trubky

Tento vztah musí být dodržen ve všech pracovních polohách stroje.

Postup při úpravě délky

1. Rozpojte obě poloviny kardanu a přiložte je vedle sebe mezi traktor a nářadí v nejkratší pracovní poloze.
2. Kardan nesmí být vysunut o více než polovinu přesahu P.
3. Otevřete zámky a sejměte ochranné kryty.
4. Profilové trubky i ochranné kryty zkracujte vždy o stejnou délku.
5. Odstraňte otřepy, namažte kluzné plochy a znovu sestavte.
6. Před prvním spuštěním zkontrolujte délku, přesah a úhel natočení.

Bezpečnostní informace

• Nepřekračujte maximální povolené zatížení kardanu
• Kardan provozujte pouze s neporušenými ochrannými kryty a bezpečnostními řetízky
• Před montáží nebo demontáží vždy vypněte motor a zajistěte jej proti spuštění

Maximální pracovní úhel kloubu:

• < 25° – trvalý provoz
• < 45° – krátkodobý provoz
• 45° – pouze ve stojícím stavu

Údržba

• Mazání: nejpozději po každých 8 provozních hodinách promazat kříže a kluzné části
• Čištění: nečistoty odstraňujte kartáčem nebo jemným proudem vody (bez agresivní chemie)
• Kontrola krytů a štítků: při poškození je nutná okamžitá výměna
