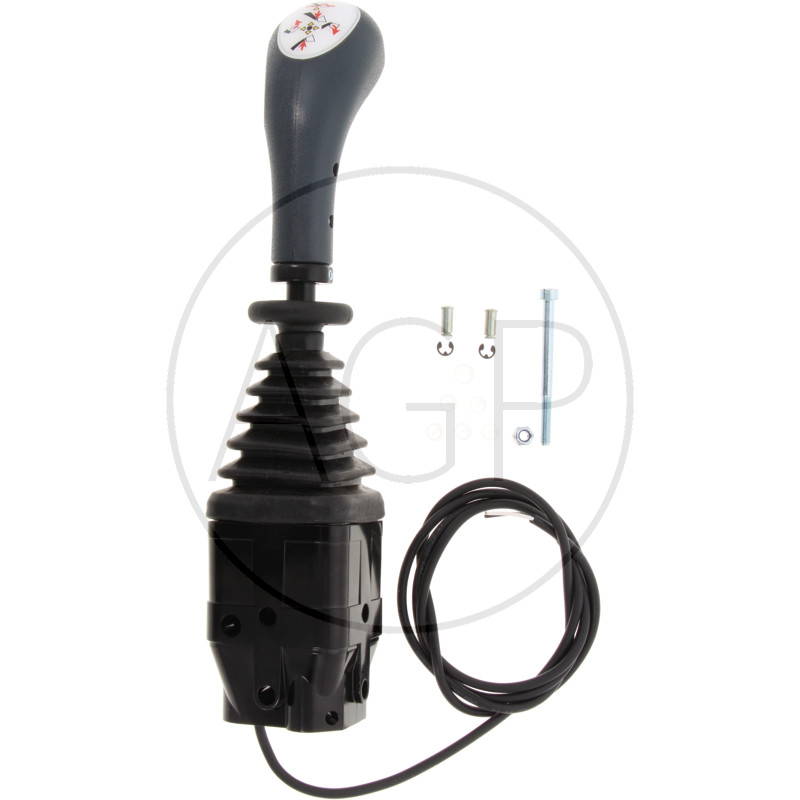

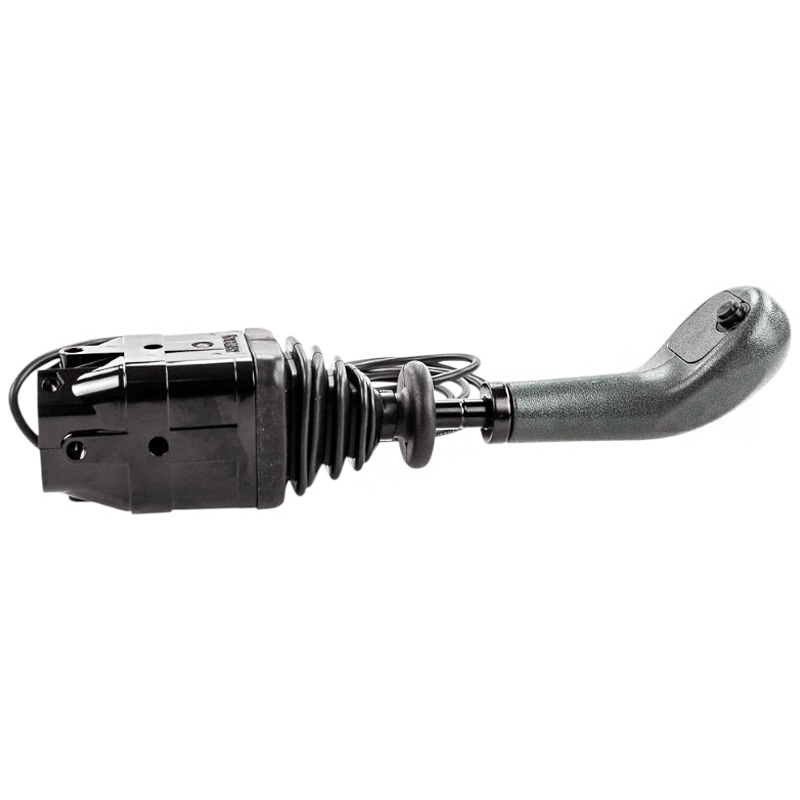

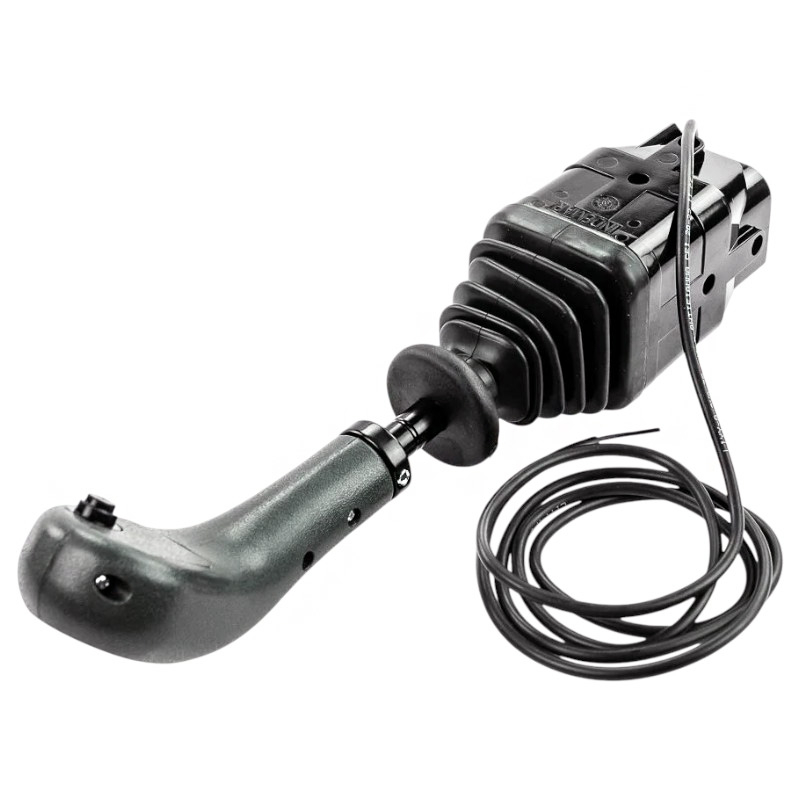

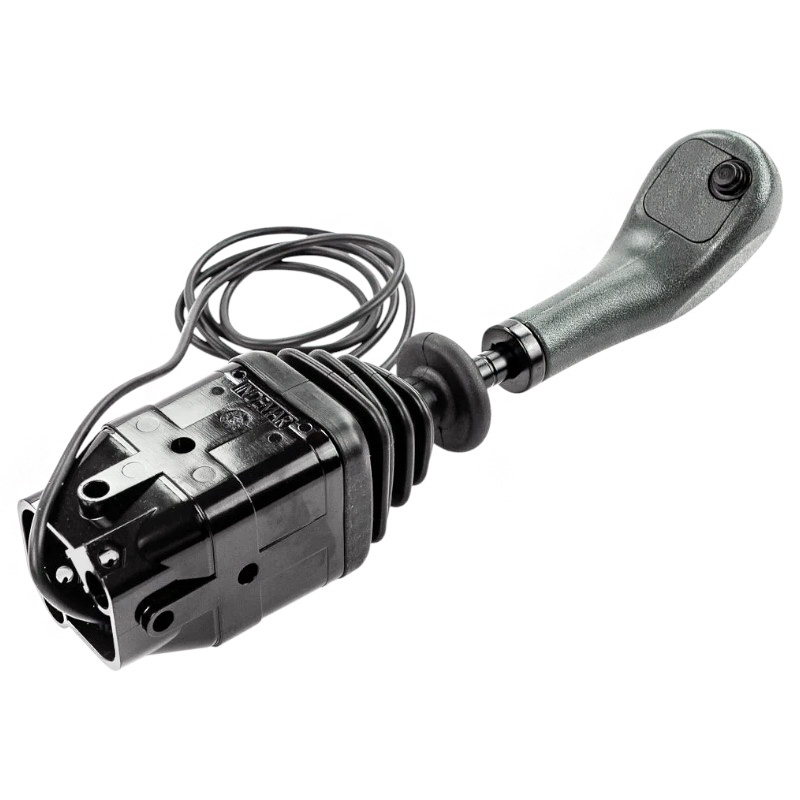

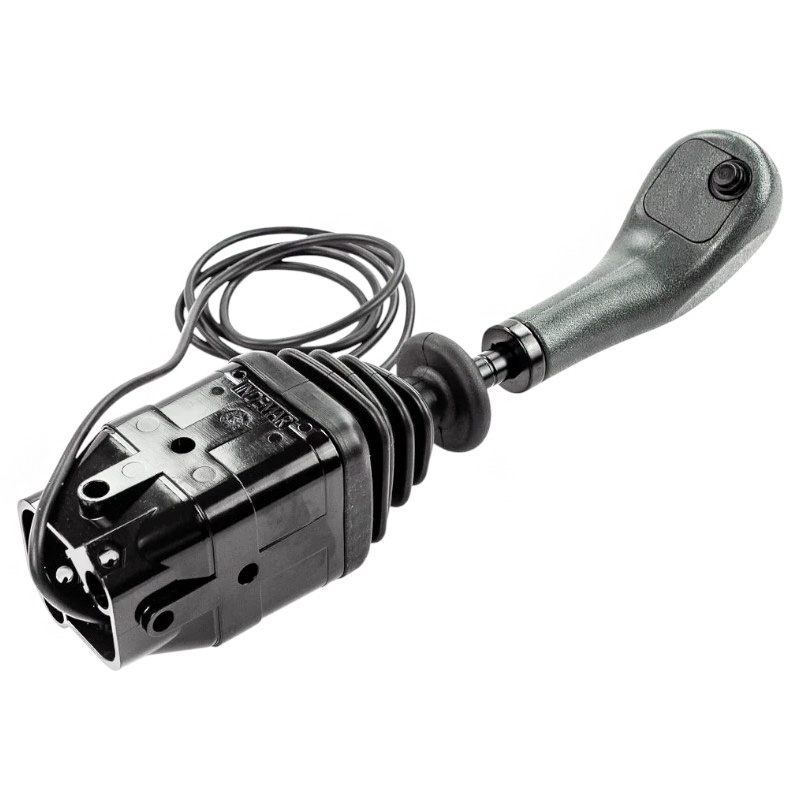

Joystick na lanovody s vidličkou a 1x tlačítkem pro ovládání nakladače

Joystick / ovládací páka pro lanovody s tlačítkem – 3. funkce

Joystick (ovládací páka) pro lanovody zakončené vidličkou je profesionální řešení pro přesné a pohodlné ovládání hydraulických rozvaděčů, nejčastěji používané u čelních nakladačů traktorů, malotraktorů a komunální techniky. Díky křížovému ovládání umožňuje snadné řízení dvou funkcí jednou rukou (dopředu/dozadu a do stran). Integrované tlačítko na páce slouží pro aktivaci tzv. 3. funkce (elektrohydraulické vyhýbky) – například pro ovládání přidržovače, kleští na balíky (otevírání, zavírání), přidržovače u rampovače nebo jiného příslušenství. Joystick je vybaven bezpečnostním zámkem páky, který zabraňuje nechtěnému pohybu – ideální při přepravě nebo při práci v terénu.

Hlavní výhody

• Ovládání 2 funkcí jednou rukou (křížové řízení)
• Integrované tlačítko pro 3. funkci hydrauliky
• Bezpečnostní mechanický zámek páky
• Převodový poměr 6,5 : 1 – přesné dávkování pohybu
• Robustní kovová základna (dlouhá životnost)
• Jednoduchá montáž na lanovody s vidličkou
• Univerzální použití (traktory, nakladače, stroje)

Technické parametry

• Převodový poměr: 6,5 : 1
• Napětí: max. 30 V (DC) (12 i 24 V)
• Proud: 3 A
• Ovládání: mechanické + elektrické (tlačítko)

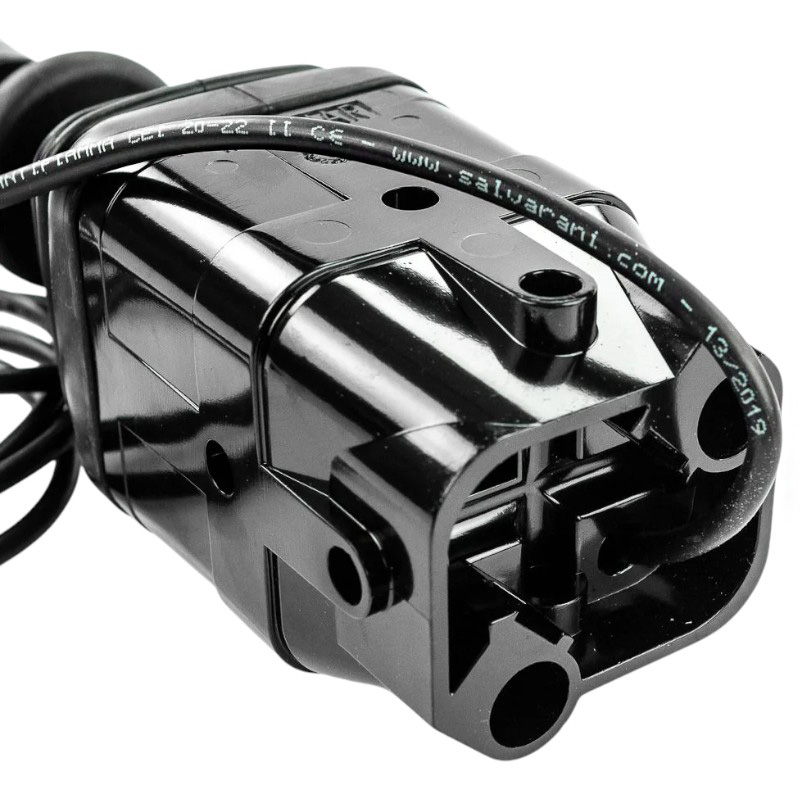

• Připojení: lanovody s vidličkou
• Funkce tlačítka: aktivace 3. hydraulické funkce

Jak joystick funguje

Joystick umožňuje:

• pohyb dopředu/dozadu → zvedání / spouštění
• pohyb do stran → naklápění nářadí
• tlačítko → aktivace 3. funkce (např. přidržovač)

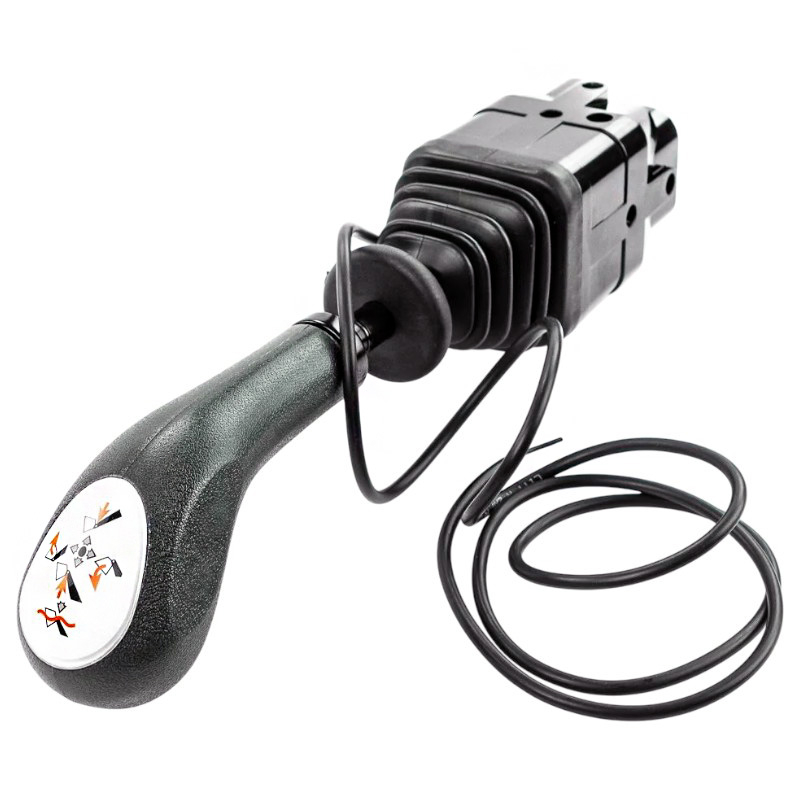

Na hlavici páky je přehledný piktogram ovládání, který usnadňuje orientaci při práci.

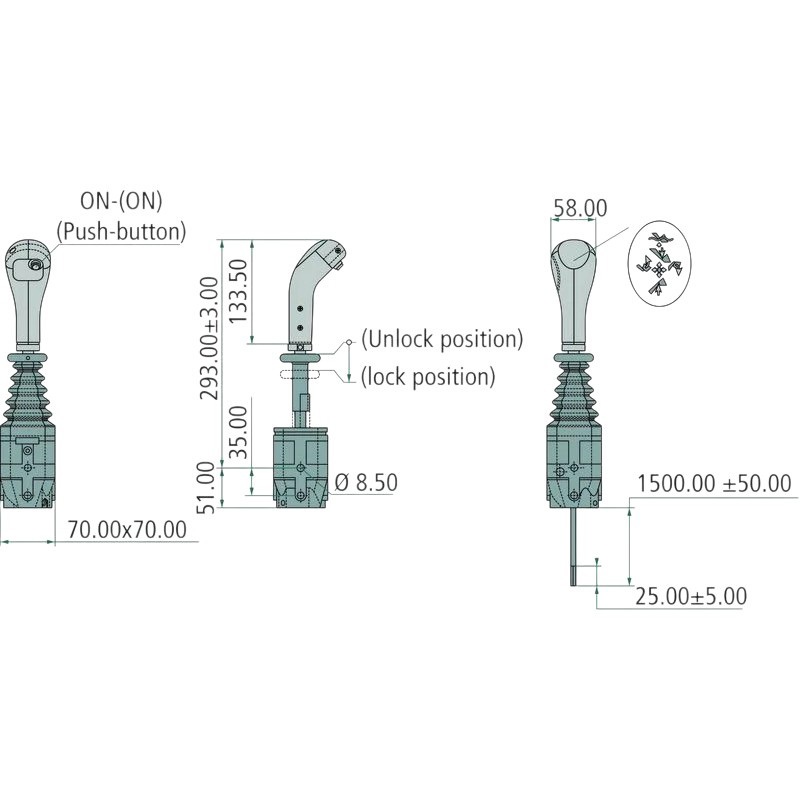

Bezpečnostní zámek páky

Pod pákou se nachází zajišťovací kroužek (objímka):

• zamknutí: stlačením dolů → páka je zablokovaná
• odemknutí: vytažením nahoru → páka je opět aktivní

Slouží jako ochrana proti nechtěnému pohybu (např. při nastupování nebo otřesech stroje).

Využití v praxi

Joystick se nejčastěji používá pro:

• čelní nakladače (traktory)
• malotraktory
• komunální techniku
• manipulátory
• lesní techniku

Ideální řešení pro všechny, kdo chtějí komfortní ovládání hydrauliky jednou rukou.

Co je potřeba pro 3. funkci

Aby fungovalo tlačítko na joysticku, je potřeba mít:

• elektrohydraulický rozvaděč (vyhýbku)
• napájení (12 / 24 V)
• připojení elektroinstalace

Tlačítko slouží jako spínání této vyhýbky – typicky pro přídavné nářadí.

Zajímavost z praxe

Joystick s převodem 6,5 : 1 výrazně zvyšuje přesnost ovládání – i malé pohyby ruky znamenají jemné dávkování hydrauliky. To oceníš hlavně při manipulaci s paletami, balíky nebo při práci ve stísněném prostoru.
