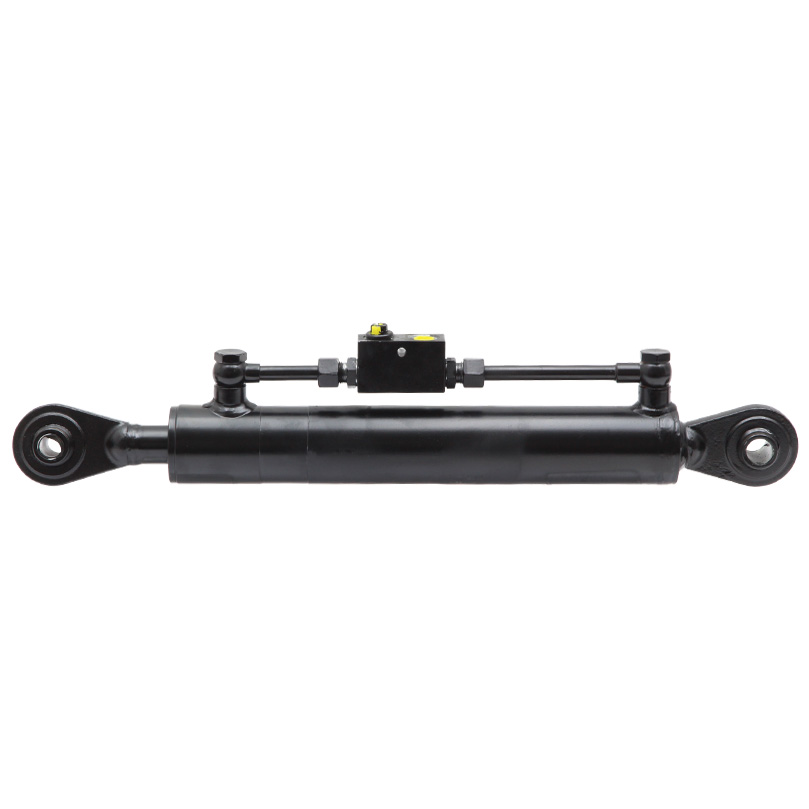

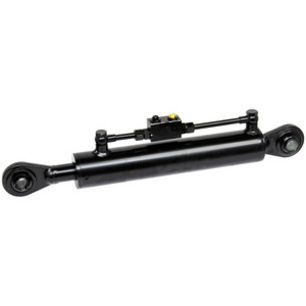

Hydraulický třetí bod na traktor s oky o průměru 19 mm o délce 530 - 810 mm

Hydraulický třetí bod (kat. 1) 530–810 mm, síla 3 t, včetně zámku

Hydraulický třetí bod s vestavěným bezpečnostním zámkem je určen pro výkonově menší až střední traktory vybavené zadní hydraulikou. Umožňuje rychlé a komfortní nastavování polohy závěsné techniky přímo z kabiny traktoru, bez nutnosti ručního seřizování šroubováním. Tento model je vhodný pro traktory s tříbodovým závěsem kategorie 1 (19 mm oka) a disponuje pracovní délkou 530 až 810 mm, což zajišťuje široký rozsah použití pro různé druhy příslušenství. Válcem lze dosáhnout zdvihu 280 mm, přičemž hydraulika generuje sílu až 3 tuny ve zdvihu a 2 tuny v tahu. Díky integrovanému pojistnému ventilu (bezpečnostnímu zámku) drží třetí bod nastavenou polohu i při poklesu tlaku v systému.

Výhody hydraulického 3. bodu

• Ovládání polohy příslušenství přímo z kabiny traktoru
• Rychlejší práce oproti klasickému šroubovacímu třetímu bodu
• Včetně bezpečnostního zámku – drží polohu bez poklesu
• Kategorie 1 (19 mm) – vhodné pro většinu menších a středních traktorů
• Robustní válcová konstrukce – dlouhá životnost
• Síla až 3 tuny ve zdvihu
• Vhodný pro čelní i zadní tříbodový závěs (podle traktoru)
• Standardní připojení hadic – závit 3/8"

Technické parametry

• Kategorie (oka) Kat. 1 – vnitřní průměr 19 mm
• Pracovní rozsah délky: 530–810 mm (střed oka – střed oka)
• Délka v zataženém stavu (F): 530 mm
• Zdvih válce: 280 mm
• Průměr pístnice (D): 30 mm
• Vnitřní průměr válce (E): 50 mm
• Síla ve zdvihu: 3 t
• Síla v tahu: 2 t
• Šířka oka (G): 44 mm
• Maximální pracovní tlak: 250 bar
• Média: Hydraulický olej HLP ISO VG 32–46
• Závit připojení: 3/8"
• Zajištění polohy: Ano – bezpečnostní zámek

Použití

• Hydraulický 3. bod je vhodný pro traktory s výkonem cca 20–80 HP různých značek, např.: Zetor, John Deere, New Holland, Kubota, Deutz Fahr, Case IH . Ursus. Yanmar. TYM. Solis. Kioti. Landini. SAME. Farmtrac. Belarus, aj.
• Slouží k připojení a nastavování zemědělského nářadí v zadním tříbodovém závěsu – např.: rotační brány, mulčovače, sekačky, radlice, podmítače, rozmetadla, pluhy (jedno i víceradličné), kultivátory

Hydraulika umožňuje snadné naklápění nářadí pro správný záběr, vyrovnání nebo transportní polohu.

Bezpečnostní hydraulický zámek

Zámek (někdy označovaný jako pojistný nebo uzamykací ventil) na hydraulickém třetím bodě plní velmi důležitou bezpečnostní i praktickou funkci.

K čemu slouží:

• Zajišťuje polohu třetího bodu i po uvolnění hydrauliky traktoru. Díky tomu si táhlo drží nastavenou délku a nářadí se samovolně nepohne.
• Brání nechtěnému zvednutí nebo poklesu závěsné techniky, pokud dojde ke ztrátě tlaku v hydraulickém systému (např. při vypnutí motoru, netěsnosti rozvaděče apod.).
• Zajišťuje bezpečnost obsluhy i stabilitu nářadí při práci i přejezdech. Například při práci s mulčovačem, sekačkou nebo radlicí se nářadí nevykloní z nastavené pozice.
• Umožňuje hydraulický třetí bod používat jako pevný táhlo, pokud je třeba zvolit pevnou polohu bez průběžného hydrotlumení.

Zámek na třetím bodě zabraňuje samovolné změně délky a udržuje nářadí v pevné a bezpečné poloze.
