Hydraulický rozvaděč s plovoucí funkcí v sadě s joystickem, třetí funkcí a lanovody pro čelní nakladač

Hydraulický rozvaděč s plovoucí funkcí v sadě s joystickem, třetí funkcí a lanovody pro čelní nakladač

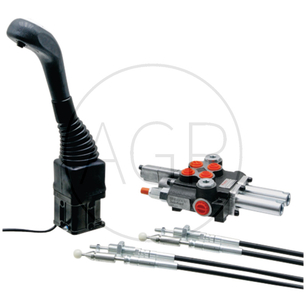

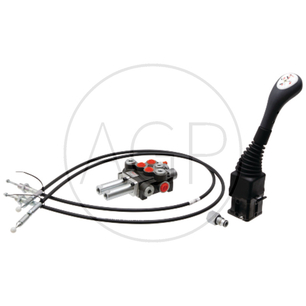

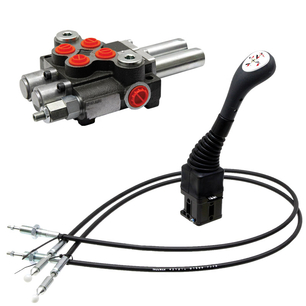

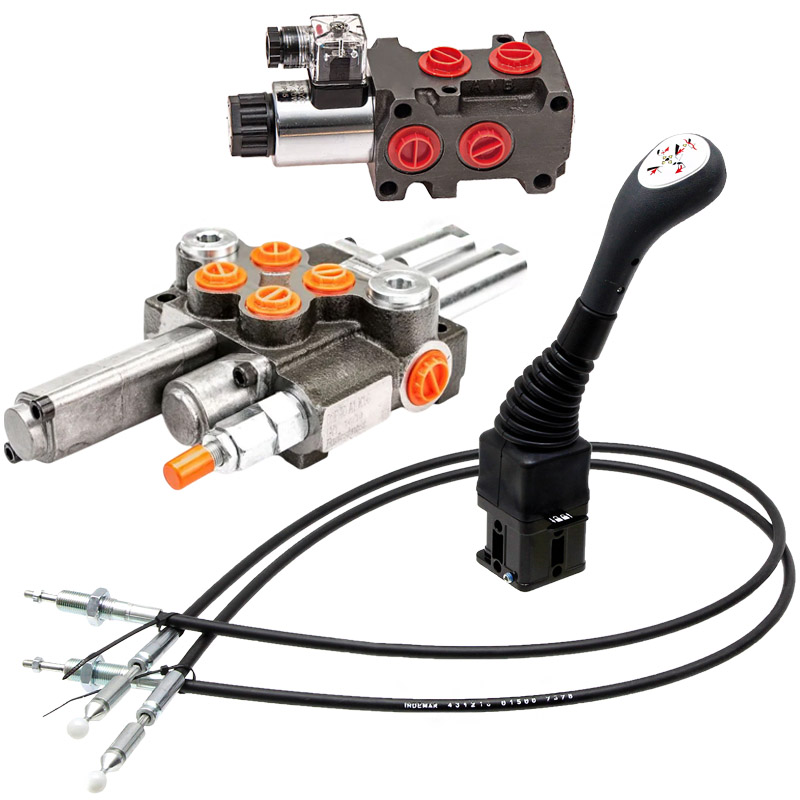

Tato kompletní hydraulická sada je určena pro čelní nakladače traktorů a zahrnuje hydraulický rozvaděč s plovoucí funkcí, joystick, lanovody zakončené kuličkou a elektromagnetický hydraulický rozvaděč pro třetí funkci. Díky plovoucí funkci umožňuje snadnější manipulaci s pracovními nástroji a optimalizuje jejich pohyb bez nadměrného namáhání hydraulického systému.

• Kompletní sada pro čelní nakladač – Obsahuje rozvaděč s plovoucí funkcí, joystick, lanovody a třetí funkci.
• Přesné a pohodlné ovládání – Ergonomický joystick zajišťuje efektivní a bezpečnou manipulaci.
• Plovoucí funkce pro lepší přizpůsobení terénu – Optimalizuje pohyb lopat, vidlí a dalších nástrojů.
• Možnost třetí funkce – Elektromagnetický rozvaděč pro ovládání přidržovače u lopat nebo vidlí.
• Vysoký průtok a tlak – Hydraulický rozvaděč s průtokem 40 l/min, elektromagnetický rozvaděč s průtokem 50 l/min.
• Odolné materiály – Litý zinek, slitiny a pevná konstrukce pro dlouhou životnost.
• Snadná montáž a přizpůsobení – Možnost výběru délky lanovodů dle individuální potřeby.

Jak funguje plovoucí funkce?

Plovoucí funkce umožňuje volný pohyb připojeného pracovního nástroje (např. lopaty nebo vidlí) bez nutnosti aktivního řízení hydrauliky. Když je páka joysticku protlačena směrem dopředu, funkce se automaticky aretuje, což umožňuje volné kopírování terénu nebo snadné sklouznutí lopaty po povrchu. Tento režim je obzvláště užitečný při rovnání terénu nebo při manipulaci s materiály na nerovném povrchu.

Technické parametry

Hydraulický rozvaděč s plovoucí funkcí:

• Průtok: 40 l/min
• Maximální provozní tlak: 300 bar
• 1 sekce s plovoucí funkcí
• Nastavitelný přetlakový ventil
• Závit vstupu od čerpadla a výstupu zpět do nádrže: G 1/2" BSP
• Závity pro jednotlivé hydraulické válce (celkem 4 vývody): 3/8" BSP

Joystick s elektrickým tlačítkem

• Ergonomické a pohodlné držení
• Určený pro ovládání hydraulického rozvaděče pomocí lanovodů
• Obsahuje 1x elektrické tlačítko pro ovládání třetí funkce
• Spodní část z litého zinku, pohyblivé části z odolné slitiny
• Vrchní krytka se schématem ovládání čelního nakladače
• Zajištění páky v neutrální poloze pro bezpečné používání

Lanovody:

• Základní délka: 2 m (možnost výměny dle požadavku zákazníka)
• Zakončení kuličkou pro snadnou montáž
• Možnost objednání lanovodů různých délek zde: Lanovody k joysticku

Elektromagnetický hydraulický rozvaděč (třetí funkce):

• Napětí: 12 V
• Průtok: 50 l/min
• Maximální provozní tlak: 315 bar
• Ovládání pomocí elektrického tlačítka na joysticku
• Umožňuje ovládání dalšího hydraulického okruhu pro přidržovače či jiné funkce

Použití sady

Tato hydraulická sada je určena k ovládání čelních nakladačů na traktorech a umožňuje efektivní manipulaci s nářadím, jako jsou:

• Lopaty s přidržovačem – Bezpečné uchopení a manipulace se sypkým materiálem.
• Drapákové vidle na hnůj – Efektivní práce s organickými materiály.
• Paletizační vidle s hydraulickým přidržovačem – Manipulace s těžkými břemeny.
• Rampovače a další speciální nářadí – Možnost rozšíření funkcí nakladače.

Montáž a připojení sady

• Připevněte hydraulický rozvaděč na vhodné místo v hydraulickém systému nakladače.
• Připojte lanovody k joysticku a hydraulickému rozvaděči dle schématu.
• Upevněte joystick v kabině traktoru na ergonomicky dostupné místo.
• Připojte hydraulické hadice k jednotlivým válcům a zkontrolujte těsnost spojů.
• Zapojte elektromagnetický rozvaděč a připojte jeho napájení na 12 V.
• Otestujte ovládání a ujistěte se, že hydraulický systém správně reaguje.

Poznámka k objednávce

V této sadě je délka lanovodů 1,5 m. V případě, že byste potřebovali jinou délku lanovodu, napište požadovanou délku do poznámky k objednávce v košíku a my vám zašleme požadovanou délku. Dostupné délky jsou: 50, 75, 100, 125, 150, 175, 200, 225, 250, 300 cm
