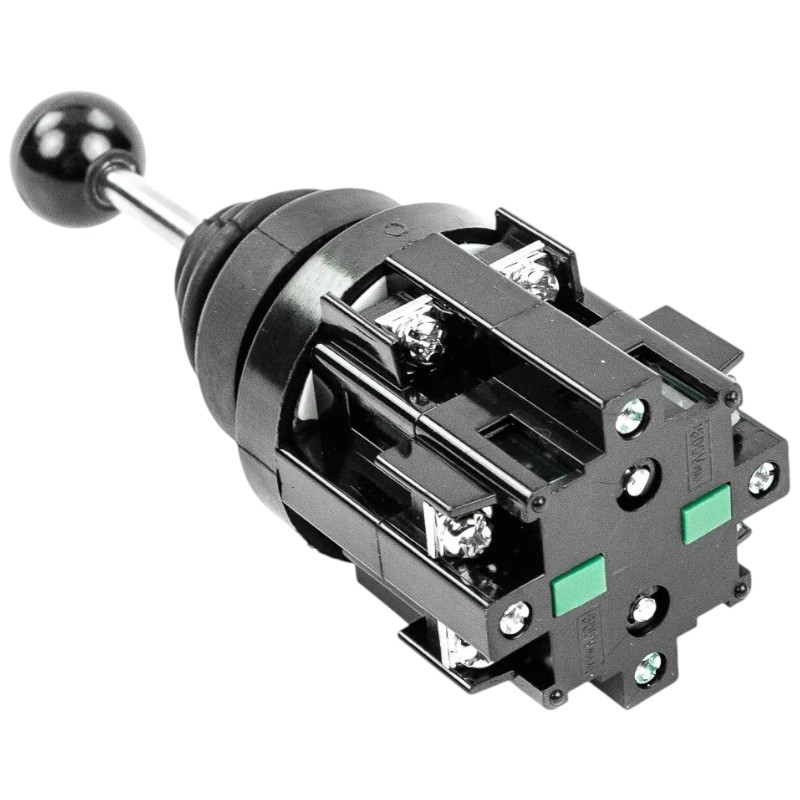

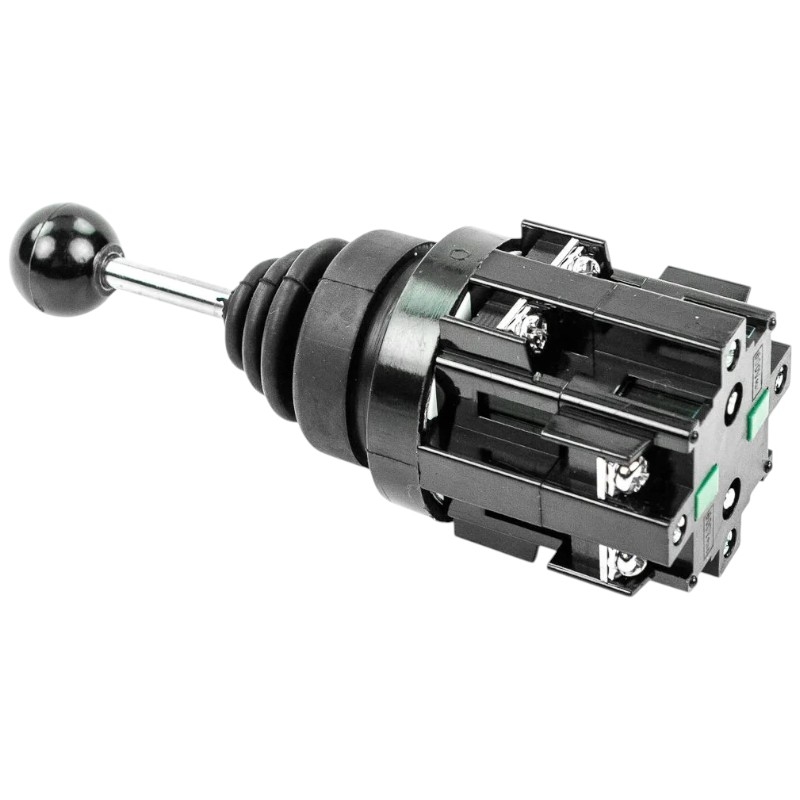

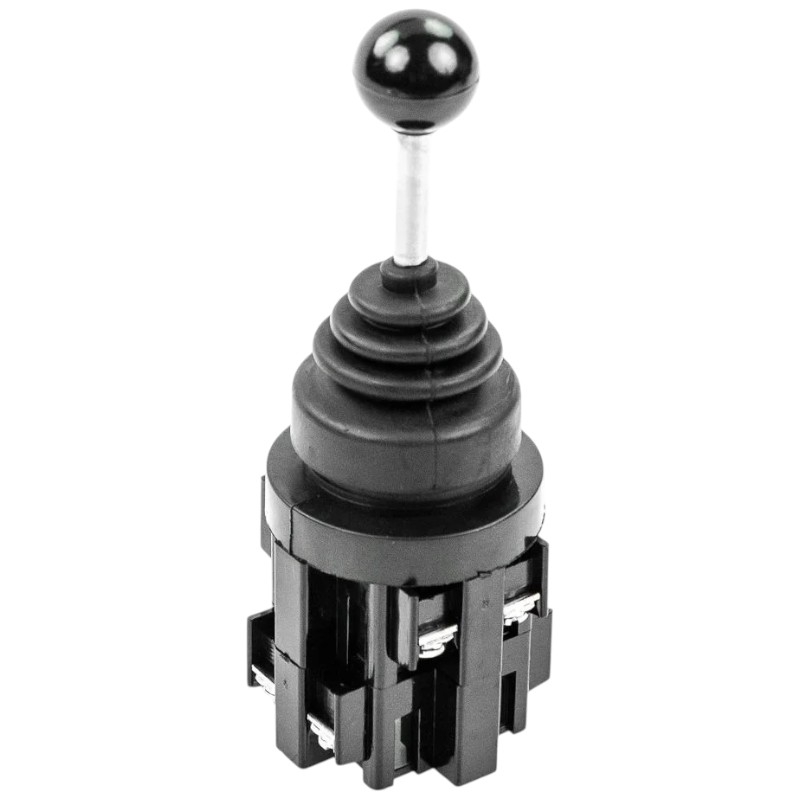

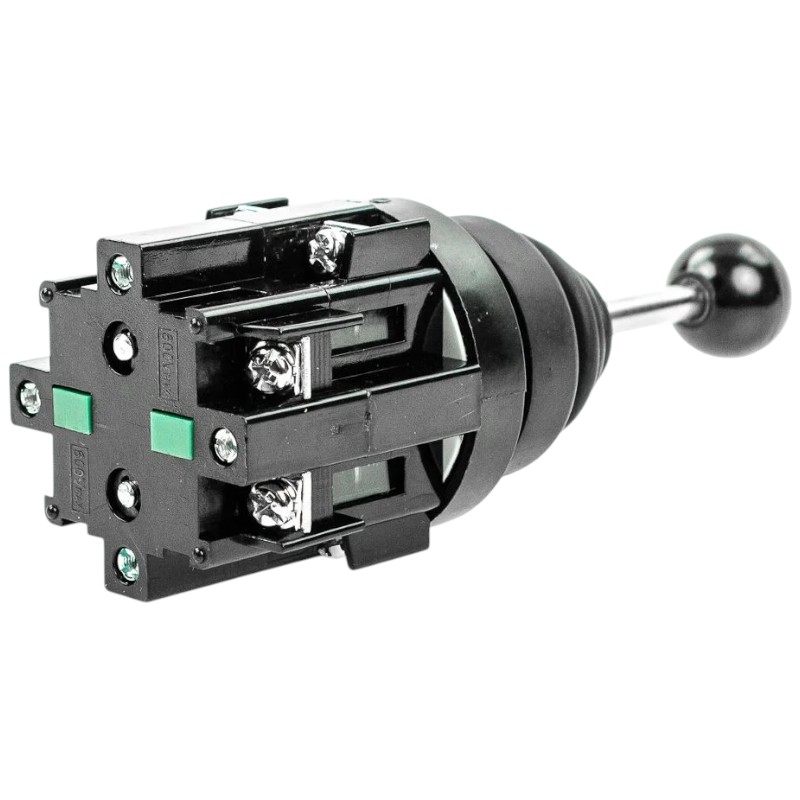

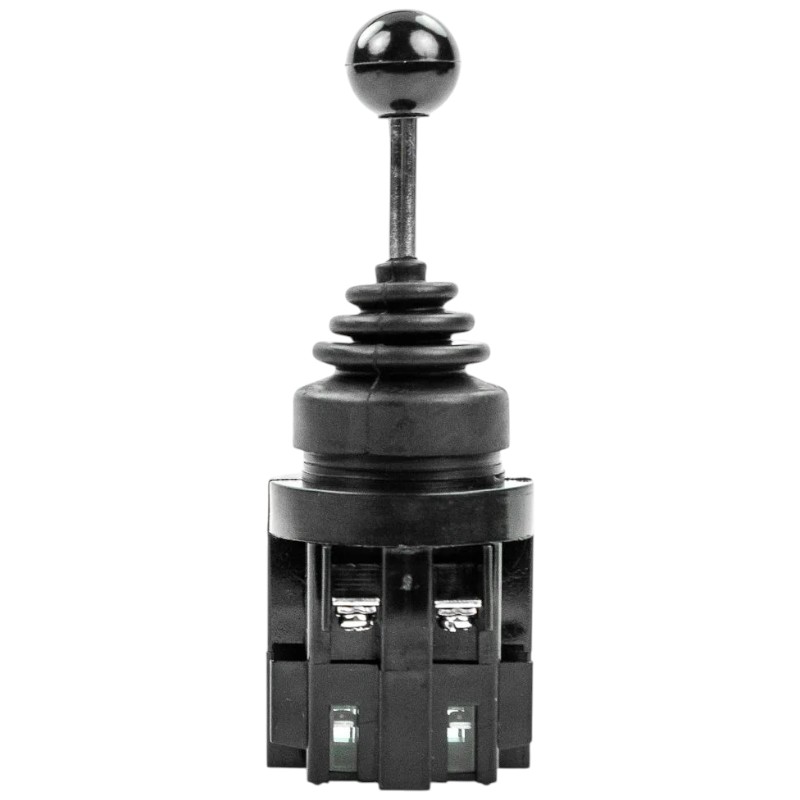

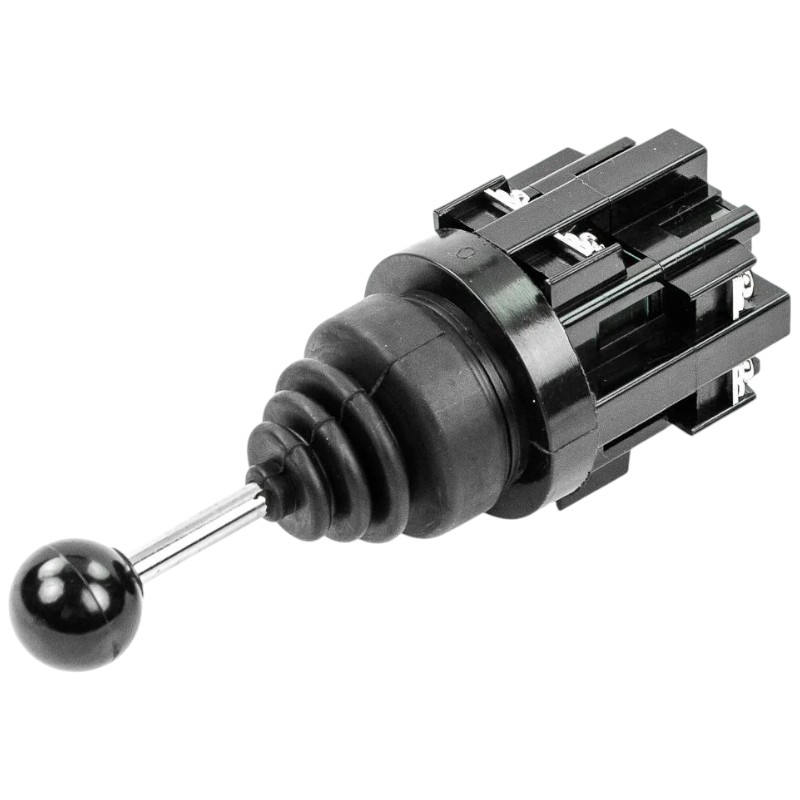

Elektrický křížový joystick pro 2 dvojčinné hydraulické sekce, 4× NO

Elektrický křížový joystick pro 2 dvojčinné hydraulické sekce

Elektrický křížový joystick je určen k ovládání elektrických funkcí strojů, například dvou dvojčinných sekcí elektrohydraulického rozvaděče. Pohybem páčky ve čtyřech směrech obsluha spíná čtyři samostatné elektrické obvody.

Jednotlivé směry lze zapojit například pro vysunutí a zasunutí prvního hydraulického válce a pro vysunutí a zasunutí druhého válce. Konkrétní funkce každého směru závisí na způsobu elektrického zapojení.

Joystick je vhodný pro ovládání například:

• hydraulického válce nebo třetího bodu
• radlice
• pracovního nářadí
• elektricky ovládaného hydraulického rozvaděče
• dalších funkcí zemědělských, stavebních a komunálních strojů

Čtyři momentové polohy a neutrální střed

Joystick má čtyři pracovní směry:

• doleva
• doprava
• dopředu
• dozadu

Všechny pracovní polohy jsou momentové neboli nestabilní. Příslušný kontakt zůstává sepnutý pouze po dobu, kdy obsluha drží páčku v daném směru. Po jejím uvolnění se páčka automaticky vrátí do stabilní středové polohy a kontakt se rozepne. Toto provedení je vhodné pro hydraulické funkce, které mají být aktivní pouze po dobu vědomého držení joysticku.

Spínání dvou dvojčinných sekcí

Čtyři spínací kontakty umožňují ovládat dvě dvojčinné hydraulické sekce:

Pohyb joysticku a ovládané funkce

• Doleva: První směr 1. hydraulické sekce
• Doprava: Opačný směr 1. hydraulické sekce
• Dopředu: První směr 2. hydraulické sekce
• Dozadu: Opačný směr 2. hydraulické sekce

Při neutrální poloze nejsou ovládací kontakty sepnuté. Přiřazení jednotlivých funkcí a směrů lze změnit zapojením vodičů. Joystick pracuje jako spínač typu zapnuto/vypnuto. Nejedná se o proporcionální joystick a neumožňuje plynule měnit rychlost pohybu hydraulické funkce podle velikosti vychýlení páky.

Vlastnosti a výhody

• Ovládání dvou dvojčinných hydraulických sekcí jednou pákou
• Čtyři samostatné pracovní směry
• Automatický návrat do neutrální polohy
• Čtyři normálně rozepnuté kontakty
• Vhodný pro 12V ovládací systémy strojů
• Přehledné a intuitivní křížové ovládání
• Ocelová ovládací páka
• Kulová rukojeť pro pohodlné uchopení
• Pryžový kryt pohyblivého mechanismu
• Montáž do kruhového otvoru o průměru 30 mm

Technické parametry

• Typ: elektrický křížový joystick
• Provedení ovládání: spínací, neproporcionální
• Počet pracovních směrů: 4
• Pracovní polohy: doleva, doprava, dopředu a dozadu
• Středová poloha: stabilní, neutrální
• Provozní režim: monostabilní
• Návrat páčky: automatický do středové polohy
• Kontaktní sestavy: 4× NO
• Typ kontaktů: normálně rozepnuté
• Montážní otvor: Ø 30 mm
• Půdorysný rozměr spínací části: 51 × 51 mm
• Materiál páky: ocel
• Ochranný kryt: pryžový
• Provozní teplota: −20 až +50 °C
• Zatížení kontaktů AC: 6 A / 250 V při odporové zátěži
• Zatížení kontaktů DC: 2,2 A / 110 V při odporové zátěži
• Izolační odpor: minimálně 100 MΩ
• Zkušební napětí: 2,2 kV
• Mechanická životnost: 5 × 10⁵ cyklů
• Elektrická životnost: 5 × 10⁵ cyklů

Montáž

Joystick je určen k montáži do otvoru o průměru 30 mm:

• Odšroubuje se kulová rukojeť z ovládací páky.
• Odšroubuje se upevňovací kroužek s pryžovým krytem.
• Tělo joysticku se zespodu protáhne připraveným montážním otvorem.
• Z horní strany se znovu přišroubuje upevňovací kroužek s krytem.
• Na ocelovou páku se našroubuje kulová rukojeť.
• Jednotlivé kontakty se zapojí podle požadovaných funkcí rozvaděče.

Před vytvořením montážního otvoru doporučujeme ověřit dostatek prostoru pod panelem pro tělo joysticku, kontaktní bloky a připojené vodiče.

Zapojení a bezpečnost

Joystick lze použít v 12V elektrickém systému, například k ovládání elektromagnetických cívek hydraulického rozvaděče. Uvedené proudové zatížení kontaktů však platí pro odporovou zátěž. Elektromagnetická cívka představuje indukční zátěž, a proto je před přímým připojením nutné ověřit její skutečný odběr a vhodnost kontaktů. Při vyšším proudovém zatížení doporučujeme ovládat cívky prostřednictvím vhodných relé a použít odpovídající ochranu proti napěťovým špičkám. Elektrický okruh musí být správně jištěný. Pryžový kryt omezuje pronikání prachu, stříkající vody a oleje k pohyblivému mechanismu. Protože není uvedena konkrétní třída krytí IP, nelze joystick označit jako vodotěsný ani jej vystavovat tlakovému mytí.
