Detektor kabelů / lokátor kabelů pro profesionální vyhledávání vedení

Detektor kabelů / lokátor kabelů – profesionální vyhledávač vedení

Profesionální detektor kabelů je univerzální přístroj určený pro vyhledávání elektrických kabelů, kovových potrubí, topných okruhů a poruch vedení ve zdech, podlahách i v zemi. Díky kombinaci vysílače a přijímače umožňuje přesné trasování vedení, lokalizaci přerušení, zkratů i skrytých instalačních prvků bez nutnosti bourání. Zařízení je vhodné pro elektrikáře, instalatéry, servisní techniky, stavební firmy i údržbu zemědělských a průmyslových objektů. Využívá digitálně modulovaný signál, který zajišťuje vysokou přesnost, stabilitu měření a spolehlivé výsledky i v náročných podmínkách.

Hlavní výhody a využití

• vyhledávání elektrických kabelů ve stěnách, podlahách a zemi
• lokalizace přerušení vodičů, zkratů a poruch
• detekce podlahového topení a jeho závad
• nalezení zásuvek, vypínačů a spojovacích krabic zakrytých omítkou
• vyhledání pojistek a příslušných okruhů v rozvaděči
• trasování kovového vodovodního a topného potrubí
• možnost sledování vedení v živých i beznapěťových okruzích

Princip fungování

Detektor pracuje na principu vysílání digitálně modulovaného signálu z vysílače do sledovaného vodiče nebo kovového potrubí. Tento signál vytváří elektrické pole, které je následně zachyceno senzorem přijímače. Přijímač zesílí signál, digitálně jej zpracuje a zobrazí výsledky na LCD displeji, doplněné akustickou signalizací. Změny intenzity signálu umožňují přesně určit trasu vedení, místo přerušení nebo závady.

Funkce vysílače

• vysílání signálu do vedení nebo potrubí
• měření AC / DC napětí v rozsahu 12–400 V
• zobrazení stavu napětí (AC / DC) a varování při přítomnosti síťového napětí
• volba vysílacího výkonu (I / II / III)
• přenos různých kódů signálu pro rozlišení více okruhů
• tichý režim (bez zvukové signalizace)
• integrovaná LED svítilna
• samokontrola funkce vysílače

Funkce přijímače

• přesná lokalizace vedení pomocí automatického nebo manuálního režimu
• nastavitelná citlivost příjmu
• optická i akustická signalizace síly signálu
• rozpoznání přítomnosti síťového napětí
• podsvícený LCD displej pro práci za zhoršených světelných podmínek
• tichý režim
• integrovaná LED svítilna
• automatické vypnutí při nečinnosti (úspora baterie)

Typy použití

• jednopólové měření – ideální pro trasování vedení a hledání přerušení
• dvoupólové měření – vhodné pro uzavřené okruhy a identifikaci pojistek
• vyhledávání poruch podlahového topení
• trasování nevodivých potrubí pomocí vloženého kovového vodiče
• lokalizace hluboko uložených kabelů

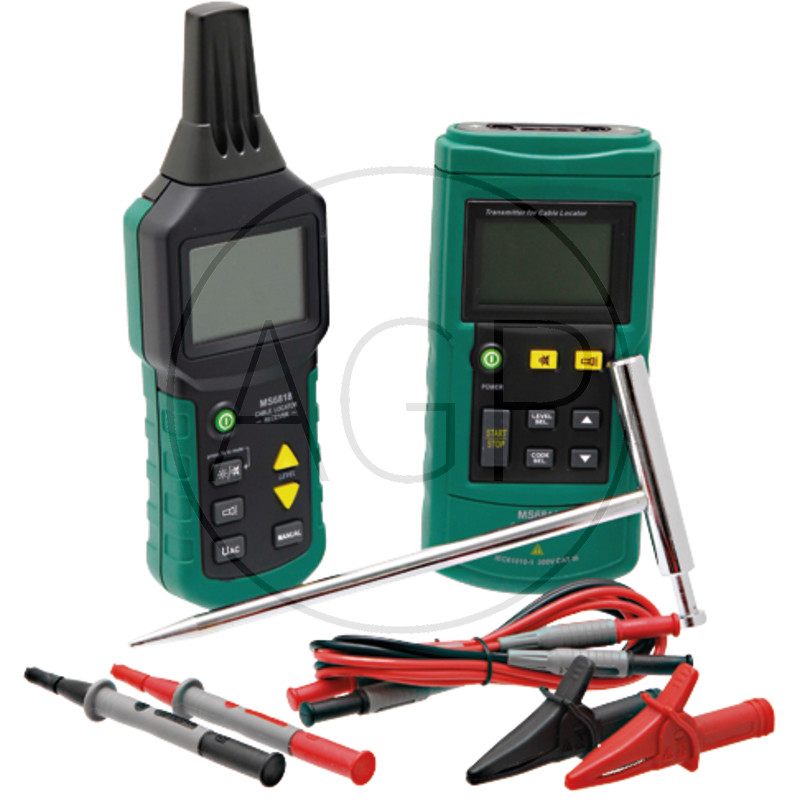

Obsah balení

• vysílač
• přijímač
• měřicí vodiče
• krokosvorky
• zkušební sondy
• zkušební tyčka
• transportní taška
• baterie

Technické parametry

• měření napětí: AC / DC 12–400 V
• automatické vypnutí: ano
• napájení: baterie
• přehledný LCD displej s podsvícením
• kompaktní a odolné provedení

Bezpečnost a údržba

Zařízení splňuje platné bezpečnostní normy pro měřicí přístroje. Před použitím je nutné seznámit se s návodem k obsluze, zejména při práci s napětím a živými okruhy. Pravidelná kontrola kabelů, konektorů a baterií zajišťuje dlouhou životnost a spolehlivost přístro
