Hydraulický elektromagnetický ventil pro třetí funkci čelního nakladače s průtokem 50 l/min

Hydraulická výhybka neboli třetí funkce na čelní nakladač

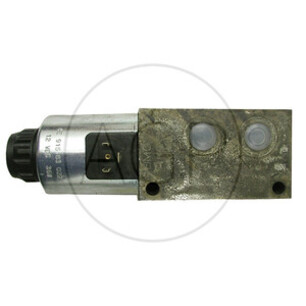

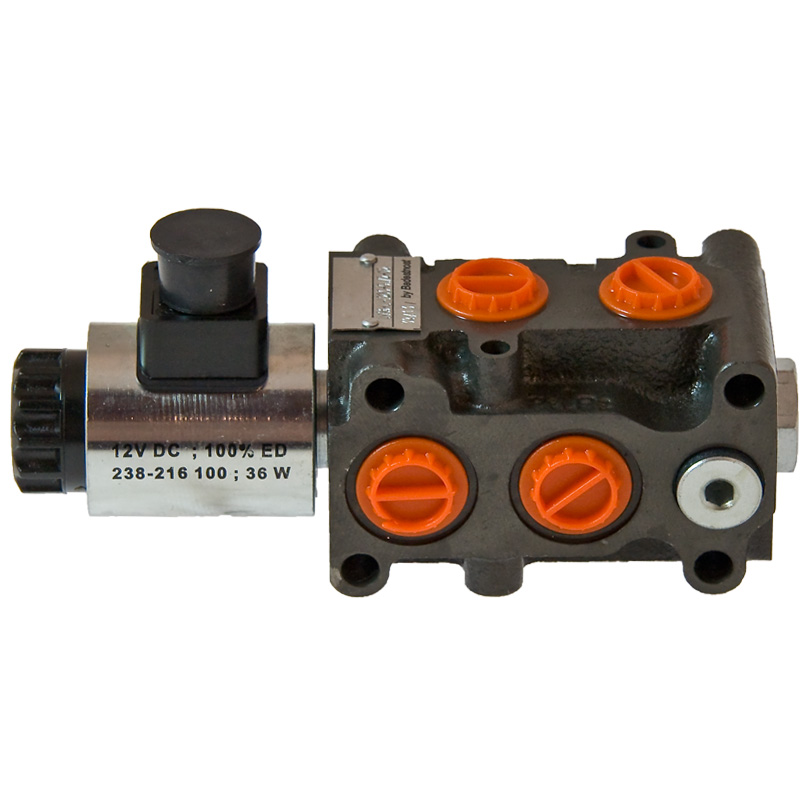

Hydraulická elektromagnetická výhybka pro přídavnou funkci na čelní nakladač. Elektrický přepínací ventil pro přepínání hydraulický okruhů, například mezi dvěma dvojčinnými válci. Ventily jsou pod tlakem přepínatelné.

Parametry třetí funkce

• Průtok 50 l min
• Provozní tlak max: 315 bar
• Max. tlak ve spínaných obvodech 210 bar, přepínat lze pod tlakem
• Ovládací napětí 12 V, příkon 37 W (v případě potřeby zapojení na 24 V máme v sortimentu variantu hydraulické třetí funkce na 24 V)
• Frekvence spínání  do 15 000 cyklů / hod.
• Elektromagneticky ovládaný 6/2 cestný hydraulický ventil
• V základní poloze (bez el. napětí) jsou propojeny kanály P1 - C a P2 - D, P1 - A a P2 - B jsou uzavřeny
• V poloze s el. napětím jsou propojeny kanály P1 - A a P2 - B,  P1 - C a P2 - D jsou uzavřeny
• Pracovní cyklus 100 % - cívka je dimenzována pro trvalé zatížení el. proudem, tj. trvalé sepnutí

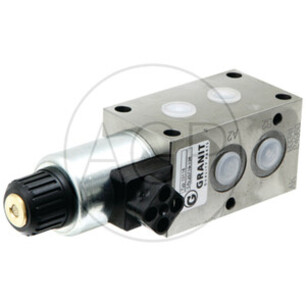

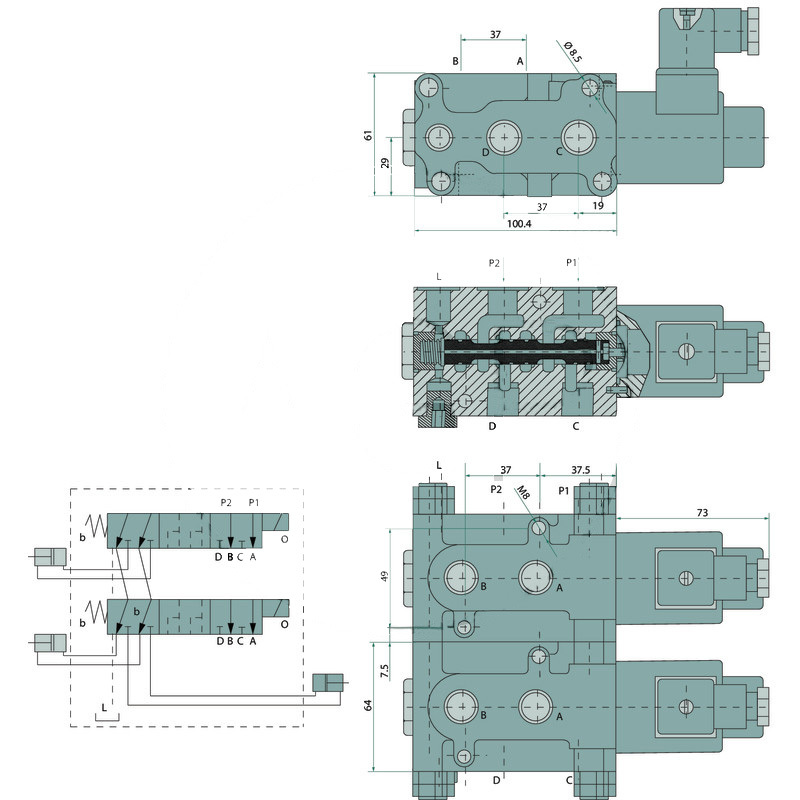

Rozměry ventilu

Závity vstupních a výstupních otvorů (označené P1, P2, A, B, C) jsou o závitu G 1/2". U našich strojů nejběžněji bývají hydraulické okruhy vybaveny metrickým závitem, v tomto případě není problém u nás zakoupit i přechodky ze závitu G 1/2" na metrické závity. Toto vhodné šroubení je i včetně gumičky pro utěsnění a není potřeba dokupovat těsnící kroužky.
Tento ventil je včetně vývodu na LS, který je zazátkovaný a není potřeba ho využívat. Tento vývod je o závit 1/4".

Skladba hydraulického rozvaděče

Tento ventil se skládá z tělese se závitovými otvory, pohyblivé elektromagneticky ovládané šoupátko s vratnou pružinou, elektromagnetická cívka.

Ovládání

Hydraulická výhybka se ovládá elektricky . Zapojení je pomocí konektoru na 12 V který nabízíme k rozvaděči jako vhodné příslušenství. Pro ovládání se nejčastěji využívá spínač pod joystickem, díky kterému si přepojíte hydraulické okruhy.

Použití

Tento hydraulický ventil s elektromagnetickou cívkou na 12V se využívá pro přepínání hydraulických okruhů, neboli pro selektivní ovládání více hydraulických spotřebičů připojených k jedné sekci základního hydraulického rozvaděče. Nejčastěji se tento ventil využívá u čelních nakladačů a to například pro přídavné zařízení např. krokodýla na hnůj, přidržovače na dřevo, klapačku atd..
